元宇宙（Metaverse），是人類運用數字技術構建的，由現實世界映射或超越現實世界，可與現實世界互動的虛擬世界，具備新型社會體系的數字生活空間，

可見元宇宙第一步是創建專屬虛擬形象，但創建3D虛擬形象需要3D基礎知識，對于大部分android開發者(包括我本人)來說沒有這方面的積累，難道因此我們就難以進入元宇宙的世界嗎？不，今天我們借助即構平臺提供的Avatar SDK，只要有Android基礎即可進入最火的元宇宙世界！先看效果：

請添加圖片描述

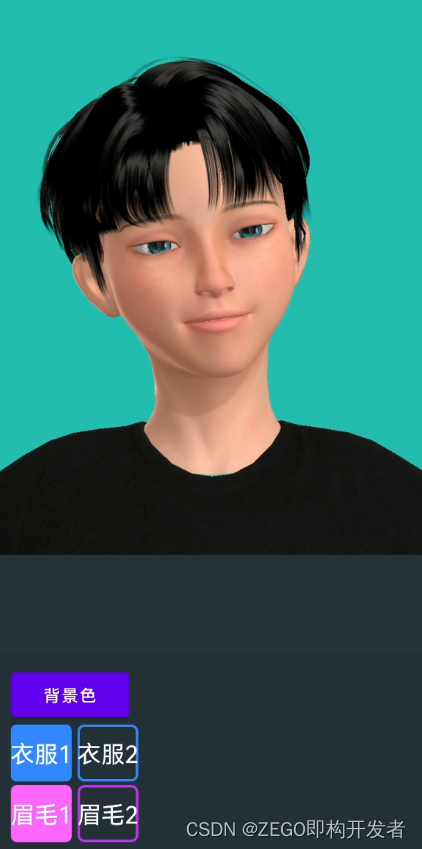

上面gif被壓縮的比較狠，這里放一張截圖：

請添加圖片描述

1 免費注冊即構開發者

前往即構控制臺網站：https://console.zego.im/注冊開發者賬戶，注冊成功后，創建專案：

請添加圖片描述

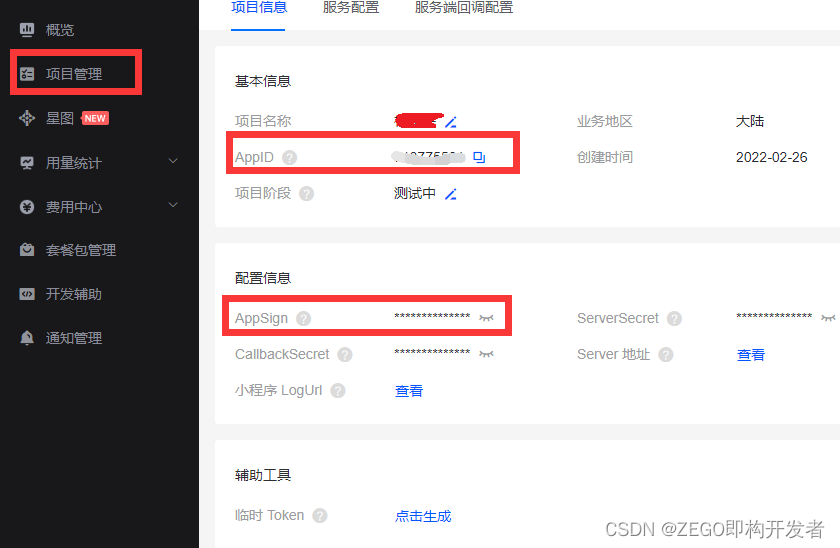

控制臺中可以得到AppID和AppSign兩個資料，這兩個資料是重要憑證，后面會用到，

由于我們用到了即構的Avatar功能，但目前官方沒有提供線上自動開啟方式，需要主動找客服申請（當然，這是免費的），只需提供自己專案的包名，即可開通Avatar權限，打開https://doc-zh.zego.im/article/15206右下角有“聯系我們”，點擊即可跟客服申請免費開通權限，

注意，如果不向客服申請Avatar權限，呼叫AvatarSDK會失敗！

2 準備開發環境

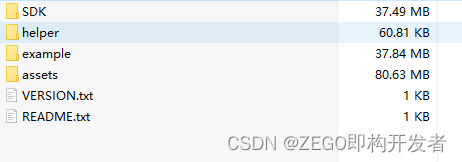

前往即構官方元宇宙開發SDK網站https://doc-zh.zego.im/article/15302下載SDK，得到如下檔案串列：

請添加圖片描述

接下來程序如下：

打開SDK目錄，將里面的ZegoAvatar.aar拷貝至app/libs目錄下，
添加SDK參考，打開app/build.gradle檔案，在dependencies節點引入 libs下所有的jar和aar:


dependencies {

    implementation fileTree(dir: 'libs', include: ['*.jar', "*.aar"]) //通配引入

    //其他略
}

設定權限，根據實際應用需要，設定應用所需權限，進入app/src/main/AndroidManifest.xml 檔案，添加權限，

<uses-permission android:name="android.permission.RECORD_AUDIO" />
<uses-permission android:name="android.permission.INTERNET" />
<uses-permission android:name="android.permission.ACCESS_WIFI_STATE" />
<uses-permission android:name="android.permission.ACCESS_NETWORK_STATE" />
<uses-permission android:name="android.permission.CAMERA" />
<uses-permission android:name="android.permission.BLUETOOTH" />
<uses-permission android:name="android.permission.MODIFY_AUDIO_SETTINGS" />
<uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE" />
<uses-permission android:name="android.permission.READ_EXTERNAL_STORAGE" />

<uses-feature
    android:glEsVersion="0x00020000"
    android:required="true" />
<uses-feature android:name="android.hardware.camera" />
<uses-feature android:name="android.hardware.camera.autofocus" />

因為Android 6.0在一些比較重要的權限上要求必須申請動態權限，不能只通過 AndroidMainfest.xml檔案申請靜態權限，具體動態請求權限代碼可看附件原始碼，

3 匯入資源

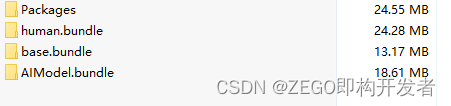

上一小節下載的zip檔案中，有個assets目錄，里面包含了Avatar形象相關資源，如：衣服、眉毛、鞋子等，這是即構官方免費提供的資源，可以滿足一般性需求了，當然了，如果想要自己定制資源也是可以的，assets檔案內容如下：

請添加圖片描述

資源名稱	說明
AIModel.bundle	Avatar 的 AI 模型資源，當使用表情隨動、聲音隨動、AI 捏臉等能力時，必須先將該資源的絕對路徑設定給 Avatar SDK，
base.bundle	美術資源，包含基礎 3D 人物模型資源、資源映射表、人物模型默認外形等，
Packages	美妝、掛件、裝飾等資源，每個資源 200 KB ~ 1 MB 不等，跟資源復雜度相關，

注意：由于資源檔案很大，上面下載的美術資源只包含少量必須資源，如果需要全部資源，可以去官網找客服索要：https://doc-zh.zego.im/article/14882

上面的檔案需要存放到Android本地SDCard上，這里有2個方案可供參考：

方案一：將資源先放入到app/src/assets目錄內，然后在app啟動時，自動將assets的內容拷貝到SDcard中，
方案二：將資源放入到服務器端，運行時自動從服務器端下載，

為了簡單起見，我們這里采用方案一，參考代碼如下, 詳細代碼可以看附件：

AssetsFileTransfer.copyAssetsDir2Phone(this.getApplication(),
            "AIModel.bundle", "assets");
AssetsFileTransfer.copyAssetsDir2Phone(this.getApplication(),
            "base.bundle", "assets");
AssetsFileTransfer.copyAssetsDir2Phone(this.getApplication(),
            "Packages", "assets");

4 創建虛擬形象

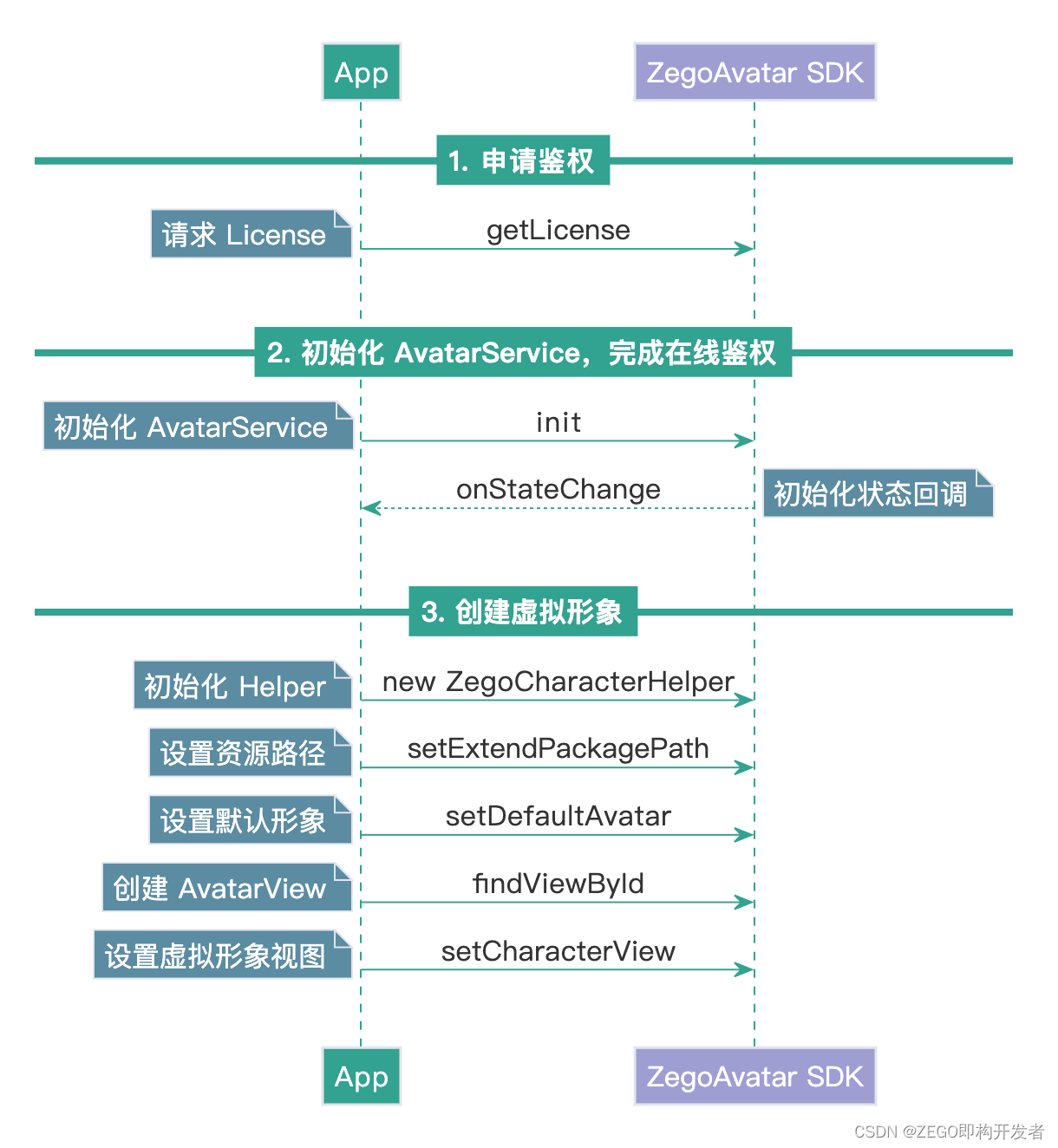

創建虛擬形象本質上來說就是呼叫即構的Avatar SDK，其大致流程如下：

請添加圖片描述

接下來我們逐步實作上面流程，

需要注意的是，上面示意圖中采用的是AvatarView，可以非常方便的直接展示Avatar形象，但是不方便后期將畫面通過RTC實時傳遞，因此，我們后面的具體實作視通過TextureView替代AvatarView，

4.1 申請權鑒

這里再次強調一下，一定要打開https://doc-zh.zego.im/article/15206點擊右下角有“聯系我們”，向客服申請免費開通Avatar權限，否則無法使用Avatar SDK，

申請權鑒代碼如下：


public class KeyCenter {
    // 控制臺地址: https://console.zego.im/dashboard
    public static long APP_ID = 這里值可以在控制臺查詢，參考第一節;  //這里填寫APPID
    public static String APP_SIGN =  這里值可以在控制臺查詢，參考第一節;
    // 鑒權服務器的地址
    public final static String BACKEND_API_URL = "https://aieffects-api.zego.im?Action=DescribeAvatarLicense";

    public static String avatarLicense = null;
    public static String getURL(String authInfo) {
        Uri.Builder builder = Uri.parse(BACKEND_API_URL).buildUpon();
        builder.appendQueryParameter("AppId", String.valueOf(APP_ID));
        builder.appendQueryParameter("AuthInfo", authInfo);

        return builder.build().toString();
    }

    public interface IGetLicenseCallback {
        void onGetLicense(int code, String message, ZegoLicense license);
    }

    /**
     * 在線拉取 license
     * @param context
     * @param callback
     */
    public static void getLicense(Context context, final IGetLicenseCallback callback) {
        requestLicense(ZegoAvatarService.getAuthInfo(APP_SIGN, context), callback);
    }

    /**
     * 獲取license
     * */
    public static void requestLicense(String authInfo, final IGetLicenseCallback callback) {

        String url = getURL(authInfo);

        HttpRequest.asyncGet(url, ZegoLicense.class, (code, message, responseJsonBean) -> {
            if (callback != null) {
                callback.onGetLicense(code, message, responseJsonBean);
            }
        });
    }


    public class ZegoLicense {
        @SerializedName("License")
        private String license;
        public String getLicense() {
            return license;
        }
        public void setLicense(String license) {
            this.license = license;
        }
    }

}

在獲取Lincense時，只需呼叫getLicense函式，例如在Activity類中只需如下呼叫：

KeyCenter.getLicense(this, (code, message, response) -> {
        if (code == 0) {
            KeyCenter.avatarLicense = response.getLicense();
            showLoading("正在初始化...");
            avatarMngr = AvatarMngr.getInstance(getApplication());
            avatarMngr.setLicense(KeyCenter.avatarLicense, this);
        } else {
            toast("License 獲取失敗, code: " + code);
        }
    });

4.2 初始化AvatarService

初始化AvatarService程序比較漫長（可能要幾秒），通過開啟worker執行緒后臺加載以避免主執行緒阻塞，因此我們定義一個回呼函式，待完成初始化后回呼通知：


public interface OnAvatarServiceInitSucced {
    void onInitSucced();
}

public void setLicense(String license, OnAvatarServiceInitSucced listener) {
    this.listener = listener;
    ZegoAvatarService.addServiceObserver(this);
    String aiPath = FileUtils.getPhonePath(mApp, "AIModel.bundle", "assets"); //   AI 模型的絕對路徑
    ZegoServiceConfig config = new ZegoServiceConfig(license, aiPath);
    ZegoAvatarService.init(mApp, config);
}

@Override
public void onStateChange(ZegoAvatarServiceState state) {
    if (state == ZegoAvatarServiceState.InitSucceed) {
        Log.i("ZegoAvatar", "Init success");
        // 要記得及時移除通知
        ZegoAvatarService.removeServiceObserver(this);
        if (listener != null) listener.onInitSucced();
    }
}

這里setLicense函式內完成初始化AvatarService，初始化完成后會回呼onStateChange函式，但是要注意，在初始化之前必須把資源檔案拷貝到本地SDCard，即完成資源匯入：

private void initRes(Application app) {
    // 先把資源拷貝到SD卡，注意：線上使用時，需要做一下判斷，避免多次拷貝，資源也可以做成從網路下載，
    if (!FileUtils.checkFile(app, "AIModel.bundle", "assets"))
        FileUtils.copyAssetsDir2Phone(app, "AIModel.bundle", "assets");
    if (!FileUtils.checkFile(app, "base.bundle", "assets"))
        FileUtils.copyAssetsDir2Phone(app, "base.bundle", "assets");
    if (!FileUtils.checkFile(app, "human.bundle", "assets"))
        FileUtils.copyAssetsDir2Phone(app, "human.bundle", "assets");
    if (!FileUtils.checkFile(app, "Packages", "assets"))
        FileUtils.copyAssetsDir2Phone(app, "Packages", "assets");
}

4.3 創建虛擬形象

前面在https://doc-zh.zego.im/article/15302下載SDK包含了helper目錄，這個目錄里面有非常重要的兩個檔案：

在這里插入圖片描述

其中ZegoCharacterHelper檔案是個介面定義類，即雖然是個類，但具體的實作全部在ZegoCharacterHelperImpl中，我們先一睹為快，看看ZegoCharacterHelper包含了哪些可處理的屬性:

public class ZegoCharacterHelper {
    public static final String MODEL_ID_MALE = "male";
    public static final String MODEL_ID_FEMALE = "female";
    //****************************** 捏臉維度的 key 值 ******************************/
    public static final String FACESHAPE_BROW_SIZE_Y = "faceshape_brow_size_y";// 眉毛厚度, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_BROW_SIZE_X = "faceshape_brow_size_x";// 眉毛長度, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_BROW_ALL_Y = "faceshape_brow_all_y";// 眉毛高度, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_BROW_ALL_ROLL_Z = "faceshape_brow_all_roll_z";// 眉毛旋轉, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_EYE_SIZE = "faceshape_eye_size"; // 眼睛大小, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_EYE_SIZE_Y = "faceshape_eye_size_y";
    public static final String FACESHAPE_EYE_ROLL_Y = "faceshape_eye_roll_y";// 眼睛高度, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_EYE_ROLL_Z = "faceshape_eye_roll_z";// 眼睛旋轉, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_EYE_X = "faceshape_eye_x";// 雙眼眼距, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_NOSE_ALL_X = "faceshape_nose_all_x";// 鼻子寬度, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_NOSE_ALL_Y = "faceshape_nose_all_y";// 鼻子高度, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_NOSE_SIZE_Z = "faceshape_nose_size_z";
    public static final String FACESHAPE_NOSE_ALL_ROLL_Y = "faceshape_nose_all_roll_y";// 鼻頭旋轉, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_NOSTRIL_ROLL_Y = "faceshape_nostril_roll_y";// 鼻翼旋轉, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_NOSTRIL_X = "faceshape_nostril_x";
    public static final String FACESHAPE_MOUTH_ALL_Y = "faceshape_mouth_all_y";// 嘴巴上下, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_LIP_ALL_SIZE_Y = "faceshape_lip_all_size_y";// 嘴唇厚度, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_LIPCORNER_Y = "faceshape_lipcorner_y";// 嘴角旋轉, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_LIP_UPPER_SIZE_X = "faceshape_lip_upper_size_x"; // 上唇寬度, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_LIP_LOWER_SIZE_X = "faceshape_lip_lower_size_x"; // 下唇寬度, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_JAW_ALL_SIZE_X = "faceshape_jaw_all_size_x";// 下巴寬度, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_JAW_Y = "faceshape_jaw_y";// 下巴高度, 取值范圍0.0-1.0，默認值0.5
    public static final String FACESHAPE_CHEEK_ALL_SIZE_X = "faceshape_cheek_all_size_x";// 臉頰寬度, 取值范圍0.0-1.0，默認值0.5

    //其他函式略
}

可以看到，上面資料基本包含所有人臉屬性了，基本具備了捏臉能力，篇幅原因，我們這里不具體去實作，有這方面需求的讀者，可以通過在界面上調整上面相關屬性來實作，

接下來我們開始創建虛擬形象，首先創建一個User物體類：


public class User {
    public String userName; //用戶名
    public String userId; //用戶ID
    public boolean isMan; //性別
    public int width; //預覽寬度
    public int height; //預覽高度
    public int bgColor; //背景顏色
    public int shirtIdx = 0; // T-shirt資源id
    public int browIdx = 0; //眉毛資源id

    public User(String userName, String userId, int width, int height) {
        this.userName = userName;
        this.userId = userId;
        this.width = width;
        this.height = height;
        this.isMan = true;
        bgColor = Color.argb(255, 33, 66, 99);
    }
}

示例作用，為了簡單起見，我們這里只針對眉毛和衣服資源做選取，接下來創建一個Activity：

public class AvatarActivity extends BaseActivity  {
    private int vWidth = 720;
    private int vHeight = 1080;
    private User user = new User("C_0001", "C_0001", vWidth, vHeight);
    private TextureView mTextureView;  //用于顯示Avatar形象
    private AvatarMngr mAvatarMngr; // 用于維護管理Avatar
    private ColorPickerDialog colorPickerDialog; //用于背景色選取

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_avatar);

        // ....
        // 其他初始化界面相關代碼略...
        // ....

        user.isMan = true;
        mTextureView = findViewById(R.id.avatar_view);
        mZegoMngr = ZegoMngr.getInstance(getApplication());
        // 開啟虛擬形象預覽
        mAvatarMngr.start(mTextureView, user);
    }

最后一行代碼中開啟了虛擬形象預覽，那么這里開啟虛擬形象預覽具體做了哪些作業呢？show me the code:

public class AvatarMngr implements ZegoAvatarServiceDelegate, RTCMngr.CaptureListener {
    private static final String TAG = "AvatarMngr";
    private static AvatarMngr mInstance;
    private boolean mIsStop = false;

    private User mUser = null;
    private TextureBgRender mBgRender = null;
    private OnAvatarServiceInitSucced listener;
    private ZegoCharacterHelper mCharacterHelper;
    private Application mApp;

    public interface OnAvatarServiceInitSucced {
        void onInitSucced();
    }

    public void setLicense(String license, OnAvatarServiceInitSucced listener) {
        this.listener = listener;
        ZegoAvatarService.addServiceObserver(this);
        String aiPath = FileUtils.getPhonePath(mApp, "AIModel.bundle", "assets"); //   AI 模型的絕對路徑
        ZegoServiceConfig config = new ZegoServiceConfig(license, aiPath);
        ZegoAvatarService.init(mApp, config);
    }

    public void stop() {
        mIsStop = true;
        mUser = null;
        stopExpression();
    }

    public void updateUser(User user) {
        mUser = user;
        if (user.shirtIdx == 0) {
            mCharacterHelper.setPackage("m-shirt01");
        } else {
            mCharacterHelper.setPackage("m-shirt02");
        }
        if (user.browIdx == 0) {
            mCharacterHelper.setPackage("brows_1");
        } else {
            mCharacterHelper.setPackage("brows_2");
        }
    }

    /**
     * 啟動Avatar，呼叫此函式之前，請確保已經呼叫過setLicense
     *
     * @param avatarView
     */
    public void start(TextureView avatarView, User user) {
        mUser = user;
        mIsStop = false;
        initAvatar(avatarView, user);
        startExpression();
    }

    private void initAvatar(TextureView avatarView, User user) {
        String sex = ZegoCharacterHelper.MODEL_ID_MALE;
        if (!user.isMan) sex = ZegoCharacterHelper.MODEL_ID_FEMALE;

        // 創建 helper 簡化呼叫
        // base.bundle 是頭模, human.bundle 是全身人模
        mCharacterHelper = new ZegoCharacterHelper(FileUtils.getPhonePath(mApp, "human.bundle", "assets"));
        mCharacterHelper.setExtendPackagePath(FileUtils.getPhonePath(mApp, "Packages", "assets"));
        // 設定形象配置
        mCharacterHelper.setDefaultAvatar(sex);
        updateUser(user);
        // 獲取當前妝容資料, 可以保存到用戶資料中
        String json = mCharacterHelper.getAvatarJson();

    }

    // 啟動表情檢測
    private void startExpression() {
        // 啟動表情檢測前要申請攝像頭權限, 這里是在 MainActivity 已經申請過了
        ZegoAvatarService.getInteractEngine().startDetectExpression(ZegoExpressionDetectMode.Camera, expression -> {
            // 表情直接塞給 avatar 驅動
            mCharacterHelper.setExpression(expression);
        });
    }

    // 停止表情檢測
    private void stopExpression() {
        // 不用的時候記得停止
        ZegoAvatarService.getInteractEngine().stopDetectExpression();
    }

    // 獲取到 avatar 紋理后的處理
    public void onCaptureAvatar(int textureId, int width, int height) {
        if (mIsStop || mUser == null) { // rtc 的 onStop 是異步的, 可能activity已經運行到onStop了, rtc還沒
            return;
        }
        boolean useFBO = true;
        if (mBgRender == null) {
            mBgRender = new TextureBgRender(textureId, useFBO, width, height, Texture2dProgram.ProgramType.TEXTURE_2D_BG);
        }
        mBgRender.setInputTexture(textureId);
        float r = Color.red(mUser.bgColor) / 255f;
        float g = Color.green(mUser.bgColor) / 255f;
        float b = Color.blue(mUser.bgColor) / 255f;
        float a = Color.alpha(mUser.bgColor) / 255f;
        mBgRender.setBgColor(r, g, b, a);
        mBgRender.draw(useFBO); // 畫到 fbo 上需要反向的
        ZegoExpressEngine.getEngine().sendCustomVideoCaptureTextureData(mBgRender.getOutputTextureID(), width, height, System.currentTimeMillis());


    }

    @Override
    public void onStartCapture() {
        if (mUser == null) return;
//        // 收到回呼后，開發者需要執行啟動視頻采集相關的業務邏輯，例如開啟攝像頭等
        AvatarCaptureConfig config = new AvatarCaptureConfig(mUser.width, mUser.height);
//        // 開始捕獲紋理
        mCharacterHelper.startCaptureAvatar(config, this::onCaptureAvatar);
    }

    @Override
    public void onStopCapture() {
        mCharacterHelper.stopCaptureAvatar();
        stopExpression();
    }


    private void initRes(Application app) {
        // 先把資源拷貝到SD卡，注意：線上使用時，需要做一下判斷，避免多次拷貝，資源也可以做成從網路下載，
        if (!FileUtils.checkFile(app, "AIModel.bundle", "assets"))
            FileUtils.copyAssetsDir2Phone(app, "AIModel.bundle", "assets");
        if (!FileUtils.checkFile(app, "base.bundle", "assets"))
            FileUtils.copyAssetsDir2Phone(app, "base.bundle", "assets");
        if (!FileUtils.checkFile(app, "human.bundle", "assets"))
            FileUtils.copyAssetsDir2Phone(app, "human.bundle", "assets");
        if (!FileUtils.checkFile(app, "Packages", "assets"))
            FileUtils.copyAssetsDir2Phone(app, "Packages", "assets");

    }

    @Override
    public void one rror(ZegoAvatarErrorCode code, String desc) {
        Log.e(TAG, "errorcode : " + code.getErrorCode() + ",desc : " + desc);
    }

    @Override
    public void onStateChange(ZegoAvatarServiceState state) {
        if (state == ZegoAvatarServiceState.InitSucceed) {
            Log.i("ZegoAvatar", "Init success");
            // 要記得及時移除通知
            ZegoAvatarService.removeServiceObserver(this);
            if (listener != null) listener.onInitSucced();
        }
    }

    private AvatarMngr(Application app) {
        mApp = app;
        initRes(app);
    }

    public static AvatarMngr getInstance(Application app) {
        if (null == mInstance) {
            synchronized (AvatarMngr.class) {
                if (null == mInstance) {
                    mInstance = new AvatarMngr(app);
                }
            }
        }
        return mInstance;
    }
}

以上代碼完成了整個虛擬形象的創建，關鍵代碼全部展示，如果還需要具體全部代碼，直接從附件中下載即可，

5 附件

原始碼：https://github.com/RTCWang/Meta-Avatar
即構元宇宙官網：https://doc-zh.zego.im/article/15302

轉載請註明出處，本文鏈接：https://www.uj5u.com/houduan/539754.html

標籤：其他

上一篇：TheFuck—Python寫的超實用命令糾正工具

下一篇：軟工綜合實踐課設——員工招聘系統（參考BOSS直聘）；Pyhton實作

零基礎開啟元宇宙｜如何快速創建虛擬形象

1 免費注冊即構開發者

2 準備開發環境

3 匯入資源

4 創建虛擬形象

4.1 申請權鑒

4.2 初始化AvatarService

4.3 創建虛擬形象

5 附件
