LVS 負載均衡

本篇主要介紹一下 lvs 是什么 以及它的 nat 模式的搭建 配合nginx來演示

1.概述

LVS 是 Linux Virtual Server 的簡寫 (Linux 虛擬服務器 ), 是由章文嵩博士主導, 它虛擬出一個服務器集群,然后進行負載均衡的專案, 目前LVS 已經被集成到Linux內核模塊中了, 外部請求到達LVS后它會根據不同的調度演算法把請求分發到具體的后端真實服務器, 又根據LVS不同的作業模式 后端服務器會選擇不同的方式將 回應資料回傳, LVS作業模式分為 NAT模式, TUN模式, DR模式

2.思考

為什么有LVS , 當我們有了 nginx的時候 直接把nginx暴露出去不就行了嗎, nginx 也是負載均衡器啊 ??

因為Nginx作業在 7 層 而 LVS作業在四層 效率高 , 如果你單個把nginx暴露出去 單臺nginx 承受不了壓力,需要集群, LVS則充當了Nginx的集群調度者,所有的請求都通過LVS ,僅作請求分發用，沒有流量， 正常不會出現故障

為什么四冊比七層效率高?

四層是TCP層，使用IP+埠四元組的方式，只是修改下IP地址，然后轉發給后端服務器，TCP三次握手是直接和后端連接的，只不過在后端機器上看到的都是與代理機的IP的established而已,LVS中沒有握手，

7層代理則必須要先和代理機三次握手后，才能得到7層（HTT層）的具體內容，然后再轉發，意思就是代理機必須要與client和后端的機器都要建立連接，顯然性能不行，但勝在于七層，人工可操作性高,能寫更多的轉發規則，

nginx 支撐 1w - 10w并發；

lvs 支撐 10w - 50w;

F5 支撐 200w - 1000w;

3.LVS NAT 模式

NAT 模式（即：網路地址映射）其作業原理是：客戶端訪問LVS時，LVS通過重寫請求報文的目標地址，且根據預設的調度演算法，將請求分派給后端真實服務器，真實服務器接收到請求處理后，發出回應報文也需要通過LVS回傳，回傳時需要修改報文的源地址，然后回傳給客戶，完成整個負載調度程序

1. DNAT：目標地址轉換，改變的是目標地址
2. SNAT：源地址轉換，改變的是源地址

NAT 模式就是使用 SNAT 和 DNAT 技術完成報的轉發，NAT 方式可支持任何的作業系統，以及私有網路，并且只需一個 Internet IP 地址，非常節省成本，但是整個系統的性能受到限制，因為NAT模式 回應報文也要經過LVS 會影響LVS 的性能, 不過有DR模式 (Direct Route) 后面有機會在討論

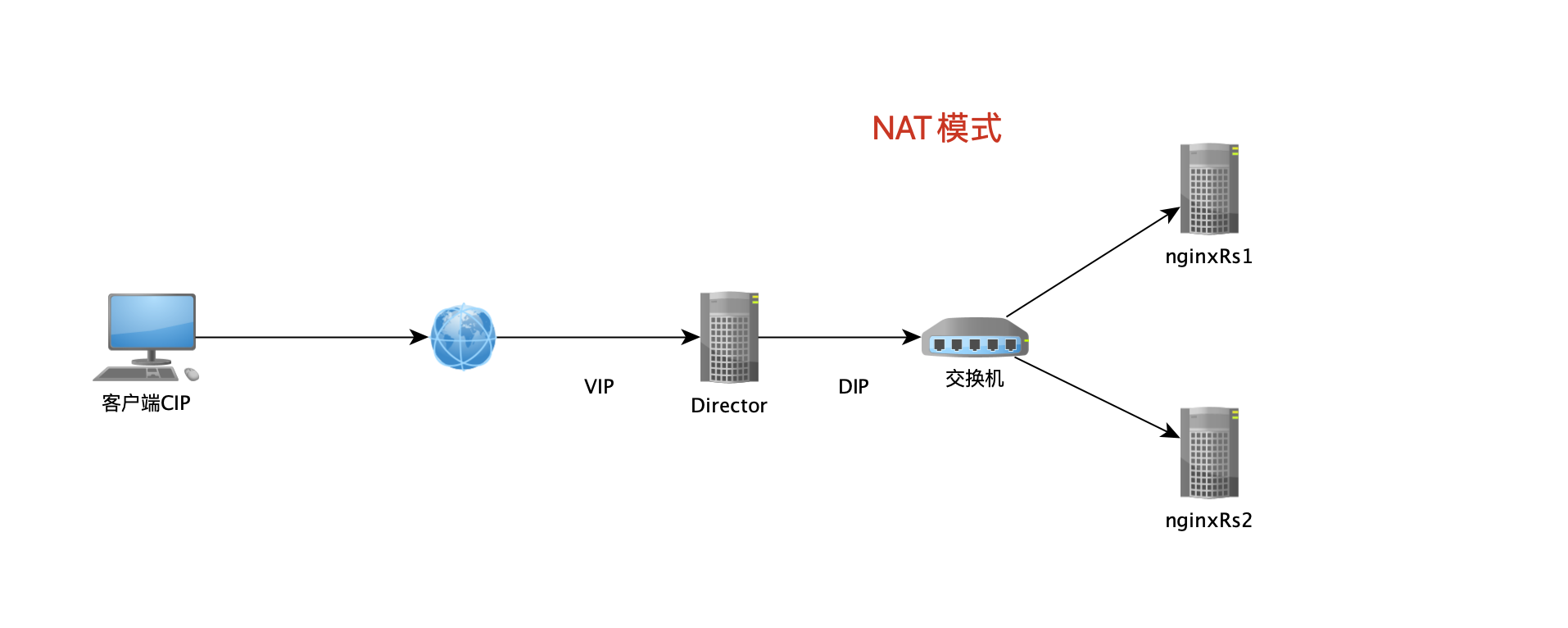

環境準備

• CIP 客戶端的 IP
• VIP 是域名決議的 IP，是集群對外的公網 IP
• DIP 用來和后端真實服務器進行資料互動的 IP，請求報文轉發給后端服務器從此口出去 ( DIP RIP 需要在同一個網段中)
• RIP 真實服務器的 IP

4.LVS NAT 模式搭建環境

下面開始搭建 LVS 的 NAT模式環境

4.1 LVS服務器網卡配置

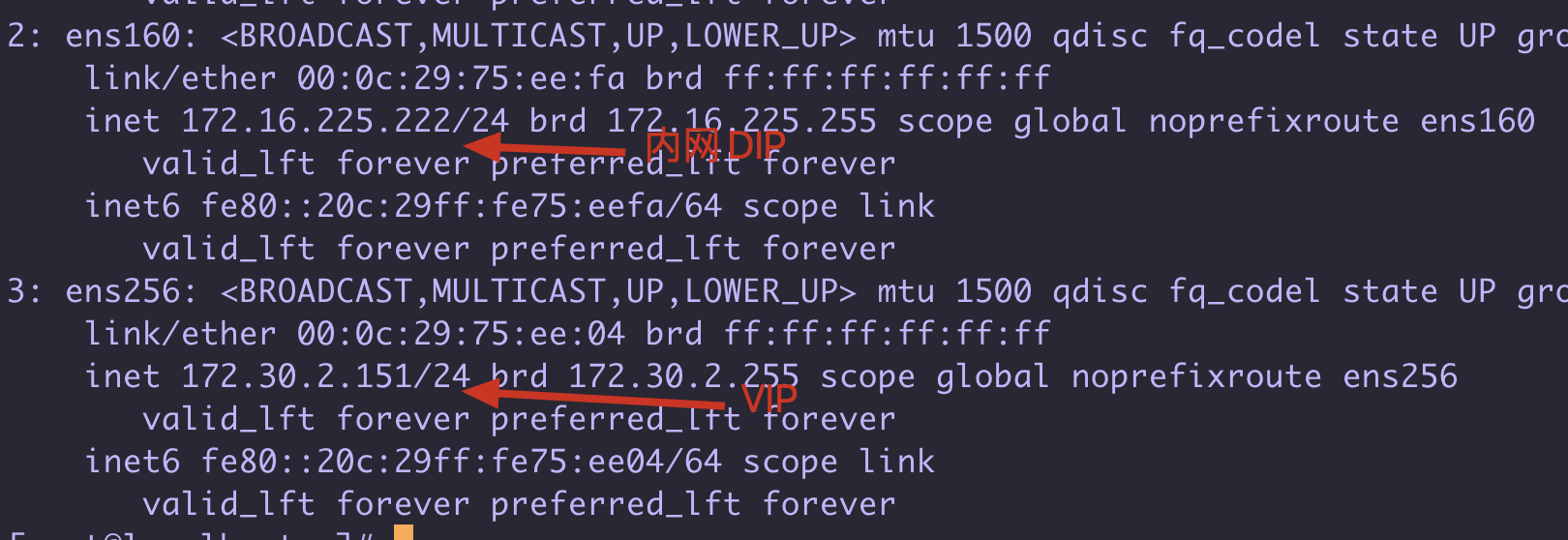

LVS 需要2個網卡 一個是對外的 用于作為VIP , 一個是內部網路 和 后端真實IP 一個網段的,我這里用虛擬機模擬 VIP用橋接網卡 , DIP用僅主機網卡即可

網路配置在 /etc/sysconfig/network-scripts 就不詳細說了

cat ifcfg-ens160

TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
NAME=ens160
UUID=7d9bac74-252c-49fd-b174-8c4aa6ee65b6
DEVICE=ens160
ONBOOT=yes
IPADDR=172.16.225.222
NETMASK=255.255.255.0
DSN1=114.114.114.114
# 這里作為DIP 不配置GATEWAY 不讓外網直接訪問這個ip

cat ifcfg-ens256

TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
NAME=ens256
DEVICE=ens256
ONBOOT=yes
IPADDR=172.30.2.151
GATEWAY=172.30.2.2
NETMASK=255.255.255.0
DSN1=114.114.114.114

4.2 真實nginxRs1 配置

注意點 就是把要把網關配置為 DIP

TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
DEVICE=ens160
ONBOOT=yes
IPADDR=172.16.225.110
GATEWAY=172.16.225.222 # 注意要把網關改成 DIP 的 因為DNAT后需要去處理分發過來的請求
#GATEWAY=172.16.225.2
NETMASK=255.255.255.0
DNS1=114.114.114.114

并且在這個機器上配置好 一個nginx

4.3 真實nginxRs2 配置

TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
DEFROUTE=yes
DEVICE=ens160
ONBOOT=yes
IPADDR=172.16.225.111
GATEWAY=172.16.225.222 # 注意要把網關改成 DIP 的 因為DNAT后需要去處理分發過來的請求
#GATEWAY=172.16.225.2
NETMASK=255.255.255.0
DNS1=114.114.114.114

并且在這個機器上配置好 一個nginx

4.4 配置LVS 的 ipvs模塊 (通過ipvsadm配置)

ipvs模塊是已經集成到 linux內核了,可以通過ipvsadm 工具去

開啟ip_forward , 開啟路由轉發

# 開啟ip_forward
echo 'net.ipv4.ip_forward = 1' >> /etc/sysctl.conf

sysctl -p

#安裝LVS管理工具
yum -y install ipvsadm

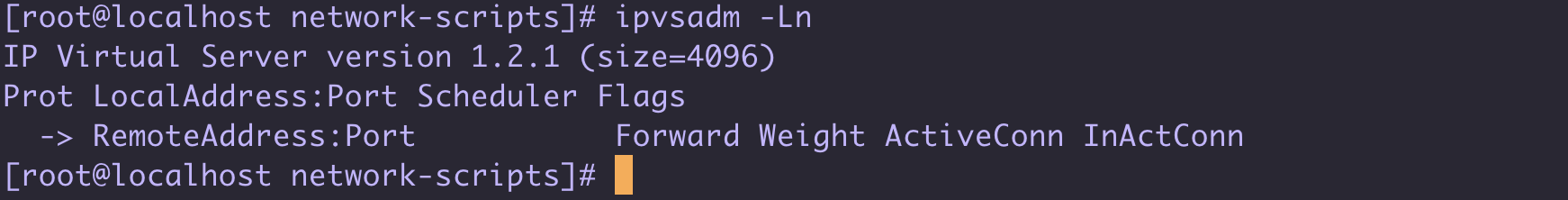

# 可以通過 ipvsadm -Ln 查看虛擬服務, 此時是沒有配置的

#使用 ipvsadm 命令設定轉發規則
#-A 添加虛擬服務器
#-t 表示 TCP 的服務 VIP：PORT
#-s 指定調度演算法 rr 表示 round-robin 平均輪循
#-a 表示添加 real server 的地址
#-r 指定 real server 的 IP 地址
#-m 表示 masquerade 也就是 NAT 方式的 LVS
#-g 表示 dr模式 后面有機會說
[root@lvs ~] ipvsadm -A -t 172.30.2.151:80 -s rr
[root@lvs ~] ipvsadm -a -t 172.30.2.151:80:80 -r 172.16.225.110 -m
[root@lvs ~] ipvsadm -a -t 172.30.2.151:80:80 -r 172.16.225.111 -m

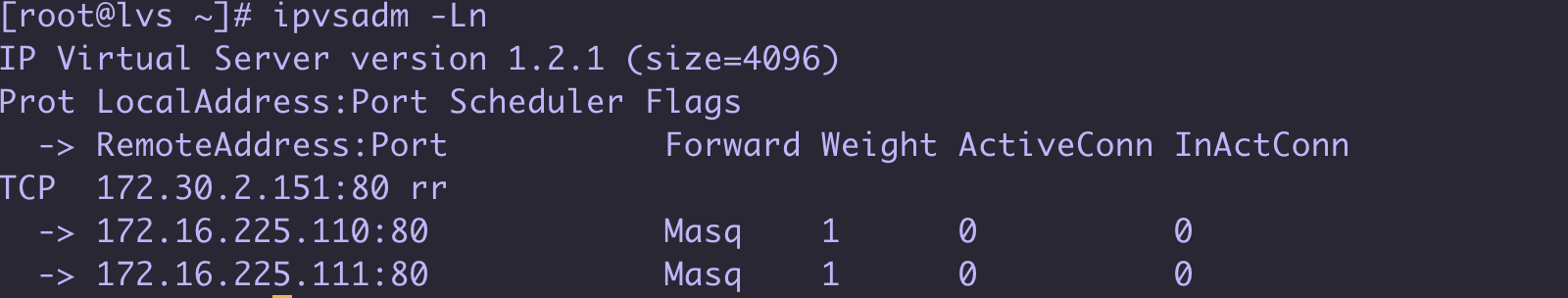

再次查看 可以看到配置如下

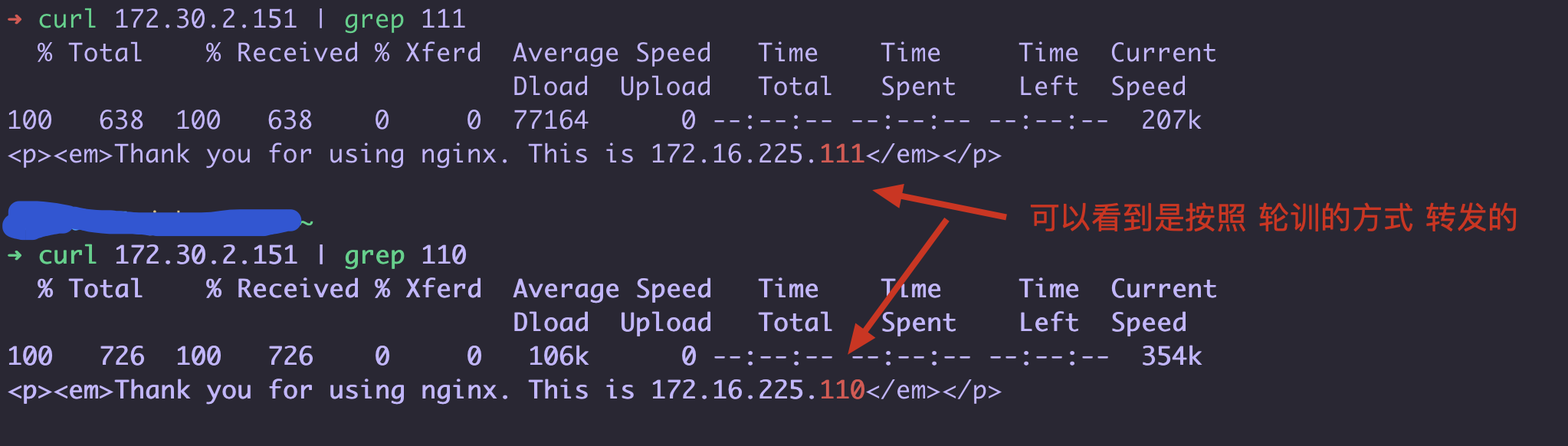

簡單的 curl 測驗一下 : 可以看到效果已經出來了 我們訪問了 172.30.2.151 這個 vip 輪訓路由到后端2臺真實服務器的nginx了

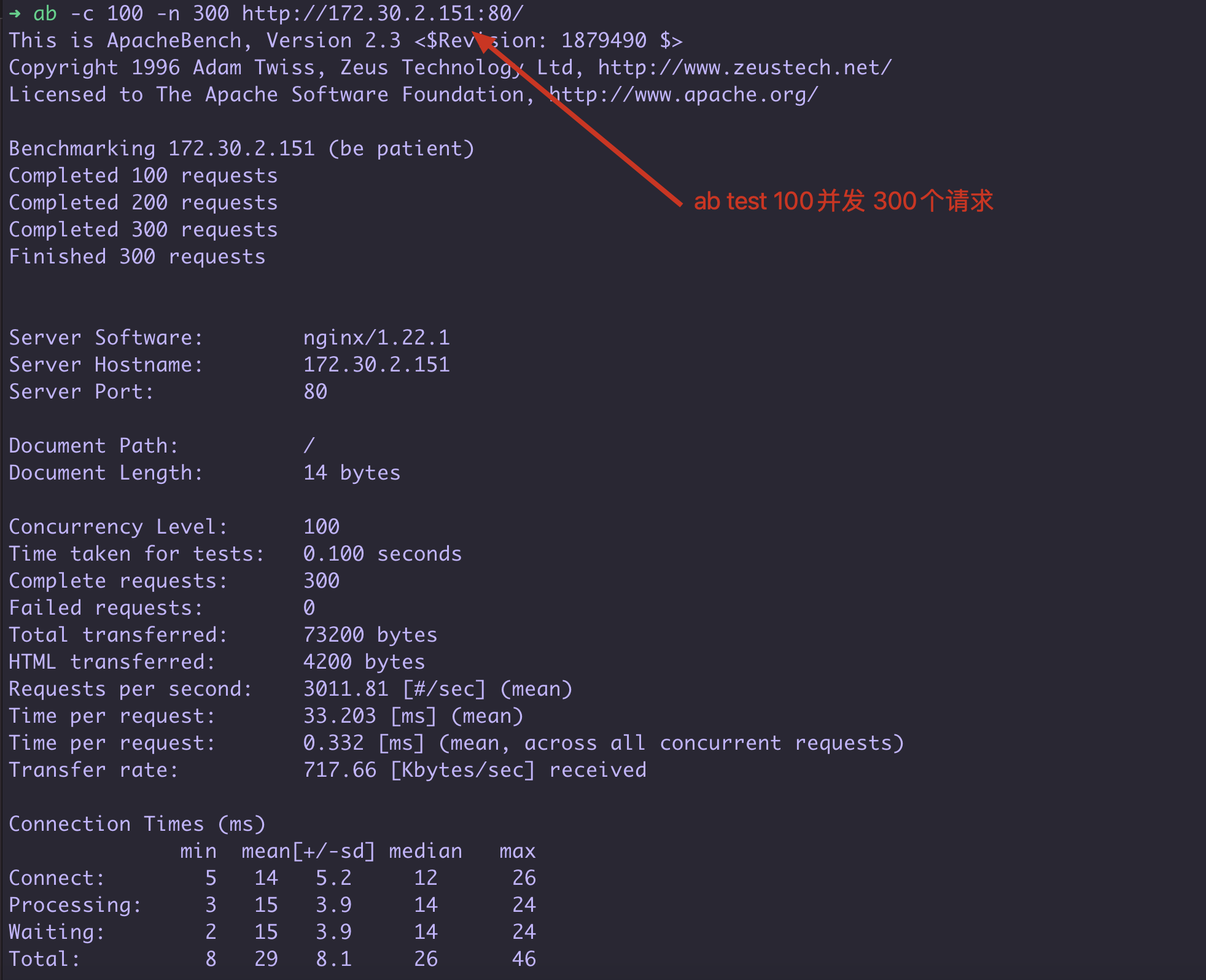

ab 壓測一下: 使用ab工具壓測一下

要注意 ab test 是根據回傳請求的內容來判斷 是否成功 如果2次回傳的資料不同則算作 Failed requests, 我一開始把兩個nginx.html 區分了內容 所以有一半都是錯誤的請求... 要注意哦!

# 把 最大檔案描述符調大一點 執行如下命令 mac 中
echo kern.maxfiles=65536 | sudo tee -a /etc/sysctl.conf
echo kern.maxfilesperproc=65536 | sudo tee -a /etc/sysctl.conf
sudo sysctl -w kern.maxfiles=65536
sudo sysctl -w kern.maxfilesperproc=65536
ulimit -n 65536 65536

也要注意nginx的服務器的 ulimit -n 以及 nginx.conf中的 worker_connections #每個行程允許的最多連接數

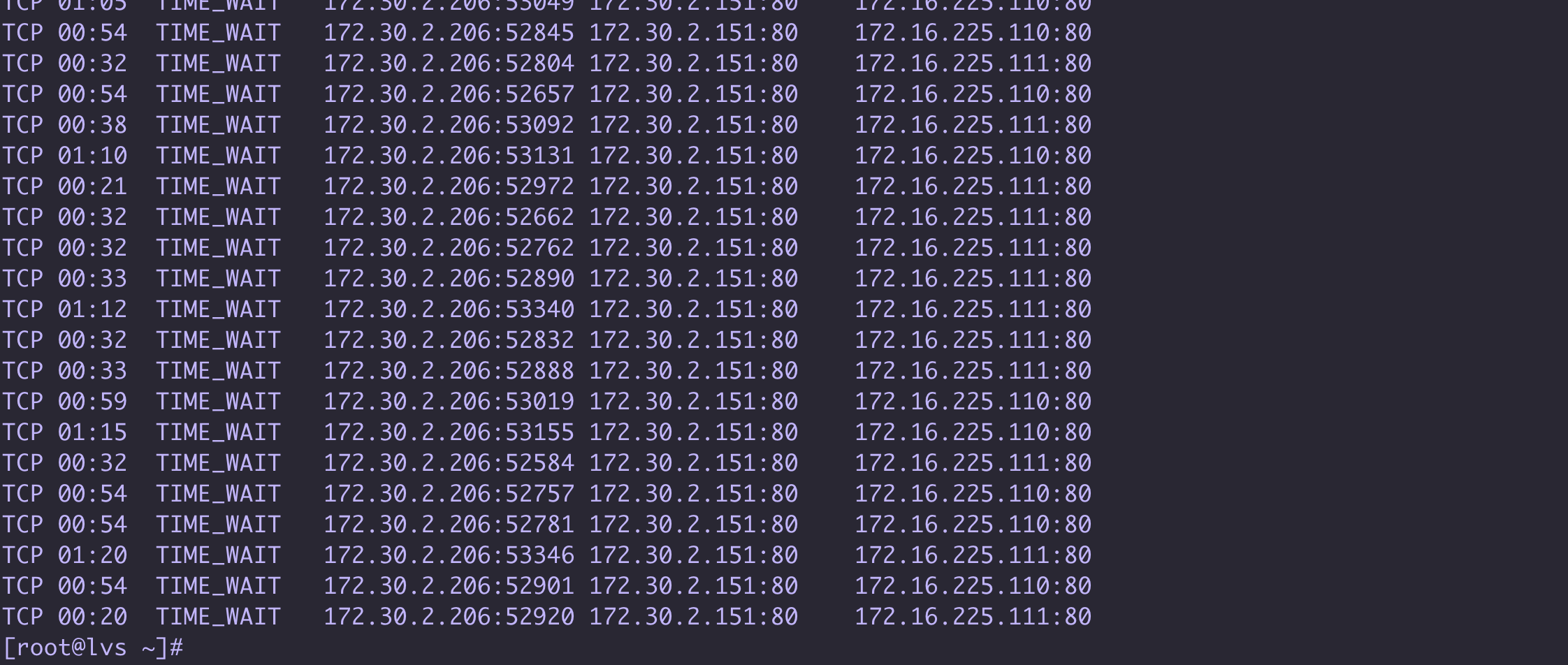

ipvsadm -Ln -c  # 查看 ipvs 連接請求情況

總結

本篇主要介紹了LVS 是什么它做負載均衡和Nginx的區別,以及它的NAT網路模式的搭建配置, LVS作為集群的入口它是4層網路轉發 不決議url 只是把 ip 跟換一下, 是nginx的10幾倍性能, 并且它的DR模式 會更加提高性能

有了LVS 后 可以把它作為nginx集群的入口 , 可以支持很高的并發, 并且可以在LVS 前面再添加F5硬體負載均衡 (F5 一差不多一個奧迪Q5...)

最后手動搭建了一個 LVS 的NAT模式 體驗了一下使用 ipvsadm 工具搭建一個 lvs集群 ,需要注意的是 NAT模式它的回傳是要通過LVS服務器的所以性能在LVS三種模式中是比較低的, 可以后期改成 DR模式 直接通過后端真實服務器給客戶端回傳結果 不再經過LVS

LVS 的NAT模式 后端服務器的網關需要配置 為DIP 并且 后端服務器的IP和DIP要在一個網段中 保證通過 DNAT 可以到達
