RocketMQ 優異的性能表現，必然繞不開其優秀的存盤模型，

這篇文章，筆者按照自己的理解 , 嘗試分析 RocketMQ 的存盤模型，希望對大家有所啟發，

1 整體概覽

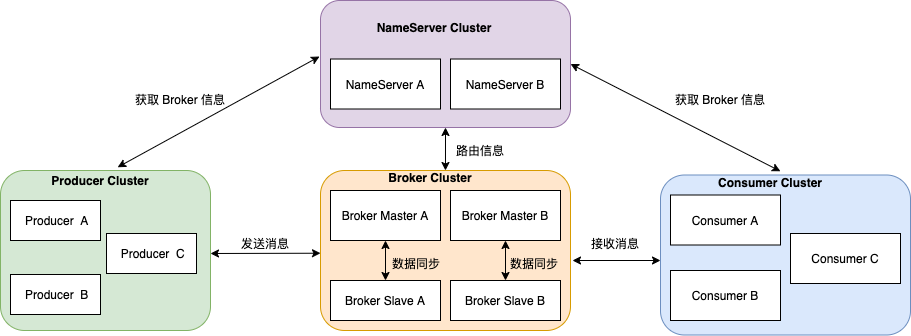

首先溫習下 RocketMQ 架構，

整體架構中包含四種角色 :

Producer ：訊息發布的角色，Producer 通過 MQ 的負載均衡模塊選擇相應的 Broker 集群佇列進行訊息投遞，投遞的程序支持快速失敗并且低延遲，
Consumer ：訊息消費的角色，支持以 push 推，pull 拉兩種模式對訊息進行消費，
NameServer ：名字服務是一個非常簡單的 Topic 路由注冊中心，其角色類似 Dubbo 中的 zookeeper ，支持 Broker 的動態注冊與發現，
BrokerServer ：Broker 主要負責訊息的存盤、投遞和查詢以及服務高可用保證，

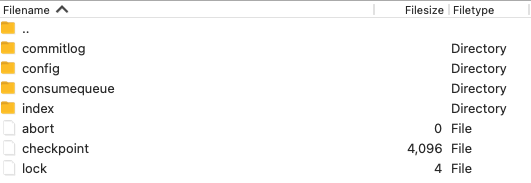

本文的重點在于分析 BrokerServer 的訊息存盤模型，我們先進入 broker 的檔案存盤目錄，

訊息存盤和下面三個檔案關系非常緊密：

資料檔案 commitlog

訊息主體以及元資料的存盤主體；
消費檔案 consumequeue

訊息消費佇列，引入的目的主要是提高訊息消費的性能；
索引檔案 index

索引檔案，提供了一種可以通過 key 或時間區間來查詢訊息，

RocketMQ 采用的是混合型的存盤結構，Broker 單個實體下所有的佇列共用一個資料檔案（commitlog）來存盤，

生產者發送訊息至 Broker 端，然后 Broker 端使用同步或者異步的方式對訊息刷盤持久化，保存至 commitlog 檔案中，只要訊息被刷盤持久化至磁盤檔案 commitlog 中，那么生產者發送的訊息就不會丟失，

Broker 端的后臺服務執行緒會不停地分發請求并異步構建 consumequeue（消費檔案）和 indexFile（索引檔案），

2 資料檔案

RocketMQ 的訊息資料都會寫入到資料檔案中，我們稱之為 commitlog ，

所有的訊息都會順序寫入資料檔案，當檔案寫滿了，會寫入下一個檔案，

如上圖所示，單個檔案大小默認 1G , 檔案名長度為 20 位，左邊補零，剩余為起始偏移量，比如 00000000000000000000 代表了第一個檔案，起始偏移量為 0 ，檔案大小為1 G = 1073741824，

當第一個檔案寫滿了，第二個檔案為 00000000001073741824，起始偏移量為 1073741824，以此類推，

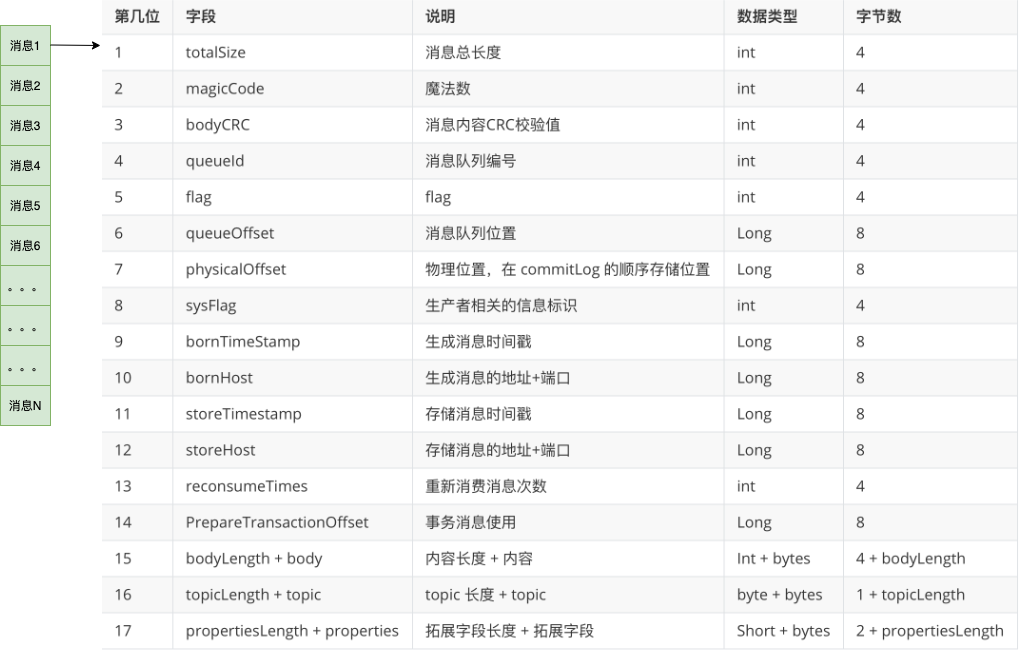

從上圖中，我們可以看到訊息是一條一條寫入到檔案，每條訊息的格式是固定的，

這樣設計有三點優勢：

順序寫

磁盤的存取速度相對記憶體來講并不快，一次磁盤 IO 的耗時主要取決于：尋道時間和盤片旋轉時間，提高磁盤 IO 性能最有效的方法就是：減少隨機 IO，增加順序 IO ，

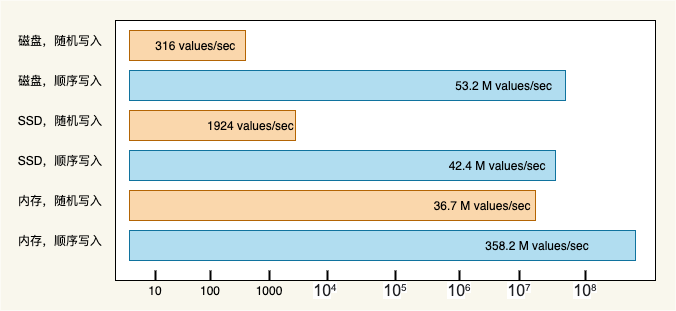

《 The Pathologies of Big Data 》這篇文章指出：記憶體隨機讀寫的速度遠遠低于磁盤順序讀寫的速度，磁盤順序寫入速度可以達到幾百兆/s，而隨機寫入速度只有幾百 KB /s，相差上千倍，
快速定位

因為訊息是一條一條寫入到 commitlog 檔案，寫入完成后，我們可以得到這條訊息的物理偏移量，

每條訊息的物理偏移量是唯一的， commitlog 檔案名是遞增的，可以根據訊息的物理偏移量通過二分查找，定位訊息位于那個檔案中，并獲取到訊息物體資料，

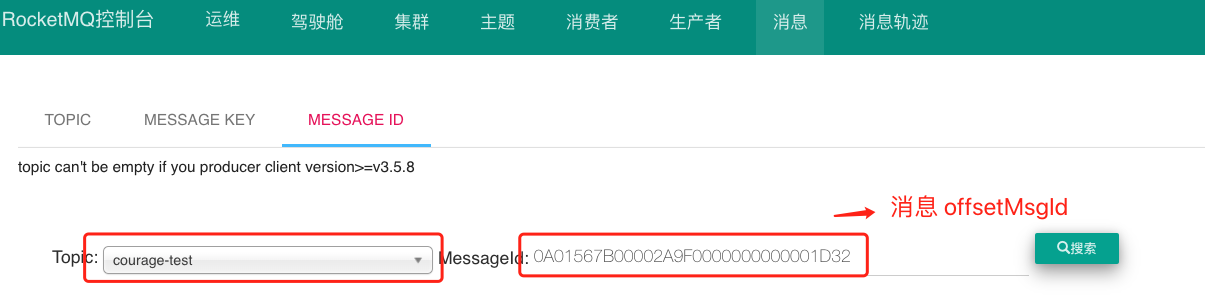

通過訊息 offsetMsgId 查詢訊息資料

訊息 offsetMsgId 是由 Broker 服務端在寫入訊息時生成的，該訊息包含兩個部分：
- Broker 服務端 ip + port 8個位元組；
- commitlog 物理偏移量 8個位元組，
我們可以通過訊息 offsetMsgId ，定位到 Broker 的 ip 地址 + 埠，傳遞物理偏移量引數，即可定位該訊息物體資料，

3 消費檔案

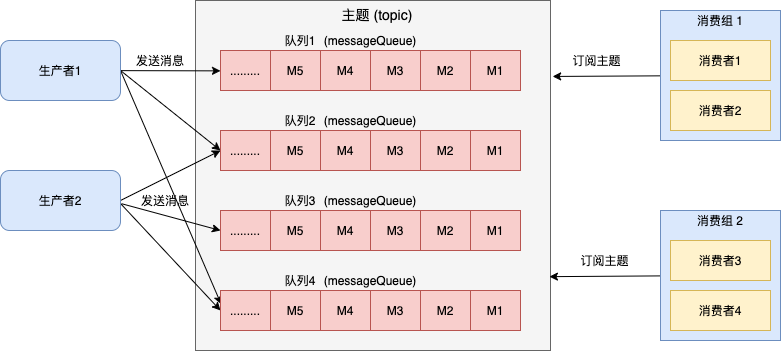

在介紹 consumequeue 檔案之前，我們先溫習下訊息佇列的傳輸模型-發布訂閱模型 ，這也是 RocketMQ 當前的傳輸模型，

發布訂閱模型具有如下特點：

消費獨立：相比佇列模型的匿名消費方式，發布訂閱模型中消費方都會具備的身份，一般叫做訂閱組（訂閱關系），不同訂閱組之間相互獨立不會相互影響，
一對多通信：基于獨立身份的設計，同一個主題內的訊息可以被多個訂閱組處理，每個訂閱組都可以拿到全量訊息，因此發布訂閱模型可以實作一對多通信，

因此，rocketmq 的檔案設計必須滿足發布訂閱模型的需求，

那么僅僅 commitlog 檔案是否可以滿足需求嗎？

假如有一個 consumerGroup 消費者，訂閱主題 my-mac-topic ，因為 commitlog 包含所有的訊息資料，查詢該主題下的訊息資料，需要遍歷資料檔案 commitlog , 這樣的效率是極其低下的，

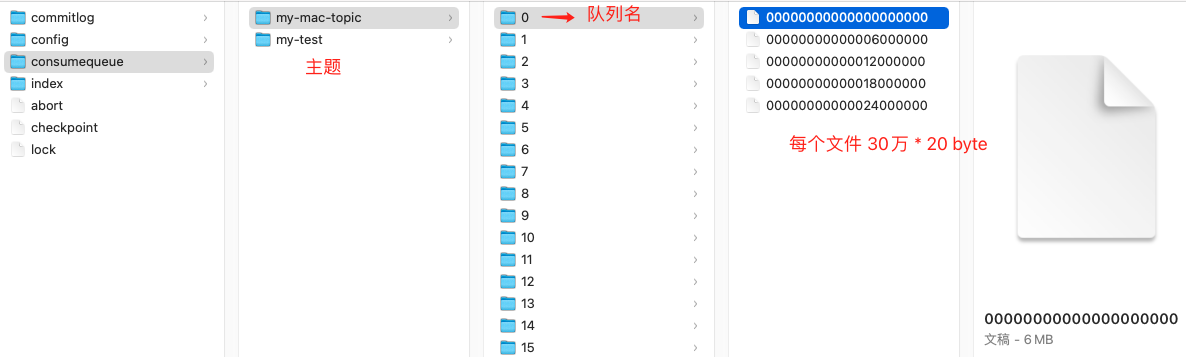

進入 rocketmq 存盤目錄，顯示見下圖：

消費檔案按照主題存盤，每個主題下有不同的佇列，圖中 my-mac-topic 有 16 個佇列 ;

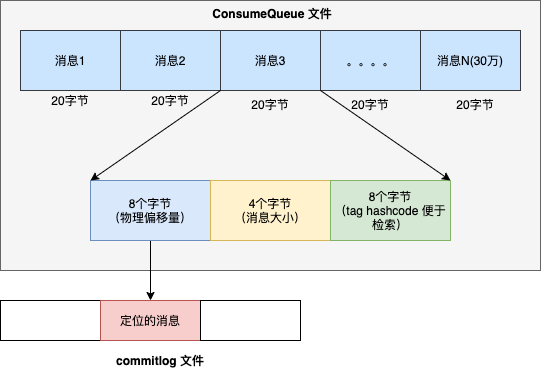

每個佇列目錄下，存盤 consumequeue 檔案，每個 consumequeue 檔案也是順序寫入，資料格式見下圖，

每個 consumequeue 包含 30 萬個條目，每個條目大小是 20 個位元組，每個檔案的大小是 30 萬 * 20 = 60萬位元組，每個檔案大小約5.72M ，和 commitlog 檔案類似，consumequeue 檔案的名稱也是以偏移量來命名的，可以通過訊息的邏輯偏移量定位訊息位于哪一個檔案里，

消費檔案按照主題-佇列來保存，這種方式特別適配發布訂閱模型，

消費者從 broker 獲取訂閱訊息資料時，不用遍歷整個 commitlog 檔案，只需要根據邏輯偏移量從 consumequeue 檔案查詢訊息偏移量 , 最后通過定位到 commitlog 檔案，獲取真正的訊息資料，

這樣就可以簡化消費查詢邏輯，同時因為同一主題下，消費者可以訂閱不同的佇列或者 tag ，同時提高了系統的可擴展性，

4 索引檔案

每個訊息在業務層面的唯一標識碼要設定到 keys 欄位，方便將來定位訊息丟失問題，服務器會為每個訊息創建索引（哈希索引），應用可以通過 topic、key 來查詢這條訊息內容，以及訊息被誰消費，

由于是哈希索引，請務必保證key盡可能唯一，這樣可以避免潛在的哈希沖突，

//訂單Id
String orderId = "1234567890";
message.setKeys(orderId);

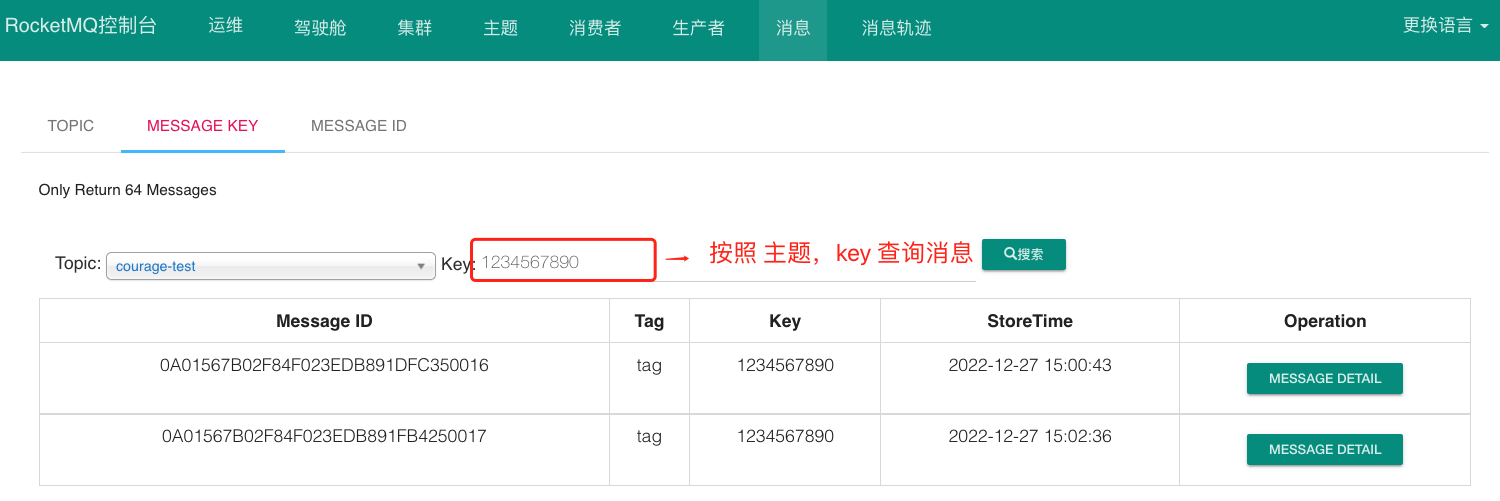

從開源的控制臺中根據主題和 key 查詢訊息串列：

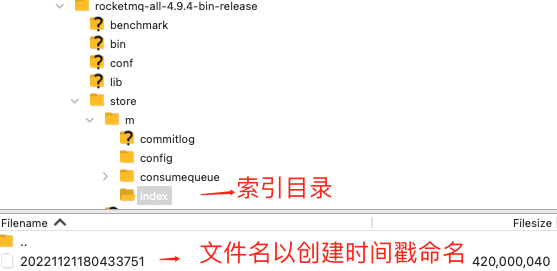

進入索引檔案目錄，如下圖所以：

索引檔案名 fileName 是以創建時的時間戳命名的，固定的單個 IndexFile 檔案大小約為 400 M ，

IndexFile 的檔案邏輯結構類似于 JDK 的 HashMap 的陣列加鏈表結構，

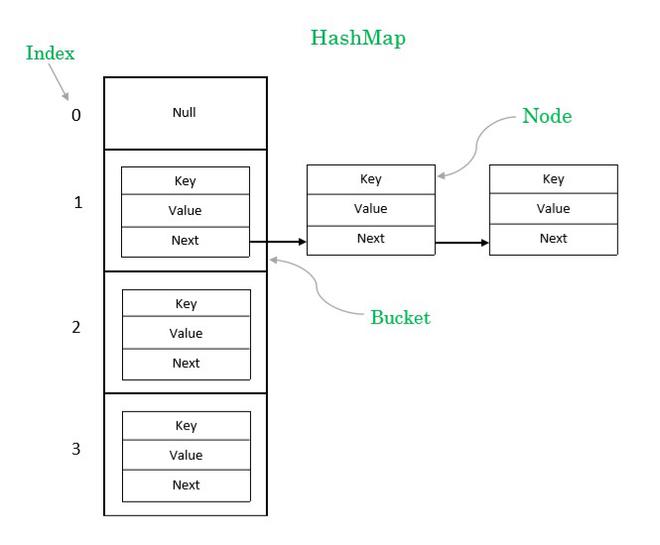

HashMap資料結構

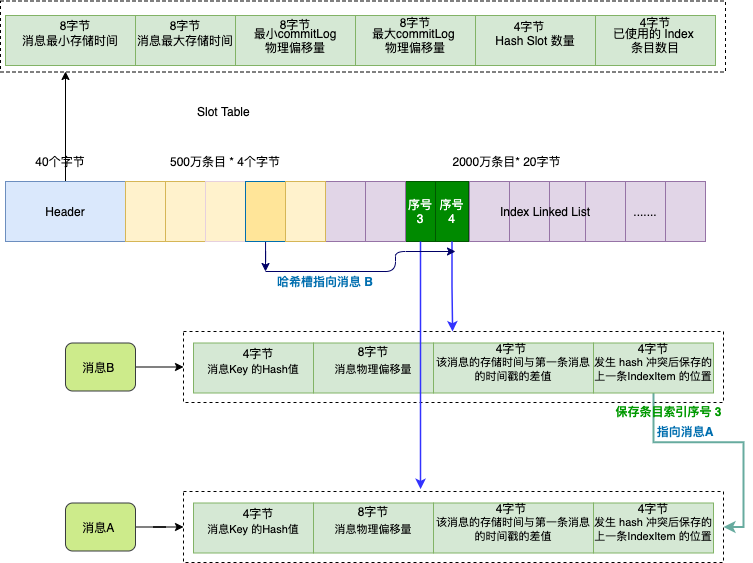

索引檔案主要由 Header、Slot Table (默認 500 萬個條目)、Index Linked List（默認最多包含 2000萬個條目）三部分組成，

假如訂單系統發送兩條訊息 A 和 B , 他們的 key 都是 "1234567890" ，我們依次存盤訊息 A , 訊息 B ，

因為這兩個訊息的 key 的 hash 值相同，它們對應的哈希槽（深黃色）也會相同，哈希槽會保存的最新的訊息 B 的索引條目序號 , 序號值是 4 ，也就是第二個深綠色條目，

而訊息 B 的索引條目資訊的最后 4 個位元組會保存上一條訊息對應的索引條目序號，索引序號值是 3 , 也就是訊息 A ，

5 寫到最后

Databases are specializing – the “one size fits all” approach no longer applies ------ MongoDB設計哲學

RocketMQ 存盤模型設計得非常精巧，筆者覺得每種設計都有其底層思考，這里總結了三點：

完美適配訊息佇列發布訂閱模型；
資料檔案，消費檔案，索引檔案各司其職，同時以資料檔案為核心，異步構建消費檔案 + 索引檔案這種模式非常容易擴展到主從復制的架構；
充分考慮業務的查詢場景，支持訊息 key ，訊息 offsetMsgId 查詢訊息資料，也支持消費者通過 tag 來訂閱主題下的不同訊息，提升了消費者的靈活性，

如果我的文章對你有所幫助，還請幫忙點贊、在看、轉發一下，你的支持會激勵我輸出更高質量的文章，非常感謝！
