C++Day12 虛擬繼承記憶體布局測驗

2023-01-27 06:46:02 後端開發

測驗一、虛繼承與繼承的區別

1.1  單個繼承，不帶虛函式
1>class B    size(8):
1>    +---
1> 0    | +--- (base class A)
1> 0    | | _ia                       //4B
1>    | +---
1> 4    | _ib                        //4B

有兩個int型別資料成員，占8B，基類邏輯存在前面

1.2、單個虛繼承，不帶虛函式
1>class B    size(12):
1>    +---
1> 0    | {vbptr}        //虛基指標（指向虛基表）
1> 4    | _ib                          //派生類放到前面
1>    +---
1>    +--- (virtual base A)        //虛基類
1> 8    | _ia
1>    +---
1>B::$vbtable@:                     //虛基表
1> 0    | 0                        // 虛基指標距離派生類物件偏移0B
1> 1    | 8 (Bd(B+0)A)            //  虛基指標向下偏移8B找到虛基類

虛繼承多一個虛基指標，共12B，虛擬繼承會將派生類的邏輯存到前面；

虛基表中存放的內容：（1）虛基指標距離派生類物件首地址的偏移資訊（2）虛基類的偏移資訊

 測驗二、單個虛繼承，帶虛函式

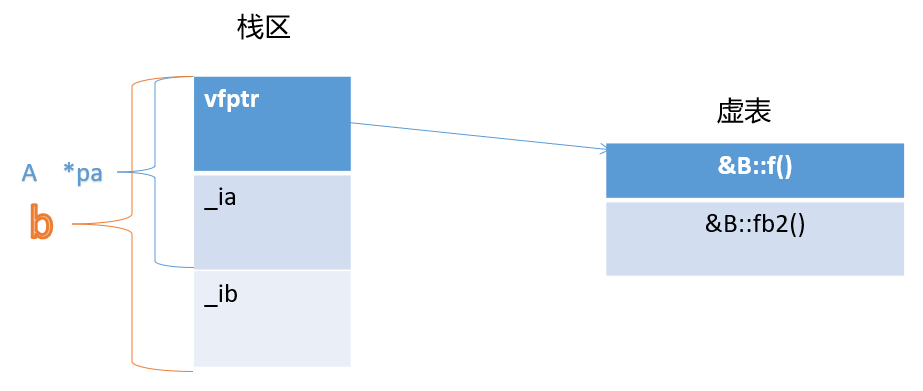

2.1、單個繼承，帶虛函式
1>class B    size(12):
1>    +---
1> 0    | +--- (base class A)
1> 0    | | {vfptr}       //虛函式指標
1> 4    | | _ia
1>    | +---
1> 8    | _ib
1>    +---
1>B::$vftable@:              //虛表
1>    | &B_meta
1>    |  0
1> 0    | &B::f                      // f 和 fb2 入虛表，fb不是虛函式，不入虛表
1> 1    | &B::fb2                   // 派生類新增虛函式直接放在基類虛表中

帶虛函式的話，多一個虛函式指標，指向虛表，所以共占12B，派生類新增的虛函式放入基類虛表

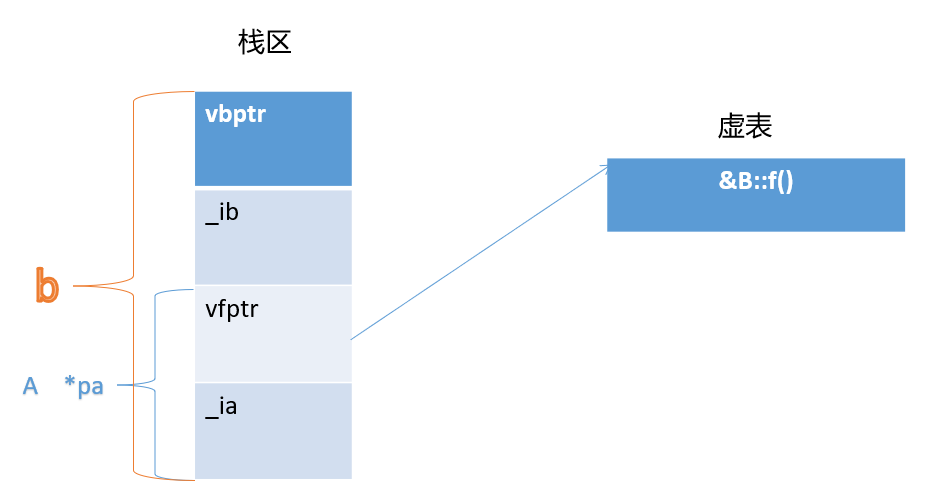

2.3、單個虛繼承，帶虛函式，派生類不新增
8/16
1>class B    size(16):
1>    +---
1> 0    | {vbptr}    //有虛繼承的時候就多一個虛基指標，虛基指標指向虛基表
1> 4    | _ib        //有虛函式的時候就產生一個虛函式指標，虛函式指標指向虛函式表
1>    +---
1>    +--- (virtual base A)
1> 8    | {vfptr}
1>12    | _ia
1>    +---
1>B::$vbtable@:  //虛基表
1> 0    | 0                   // 虛基指標距離派生類物件偏移0B
1> 1    | 8 (Bd(B+0)A)        // 虛基指標向下偏移8B找到虛基類
1>B::$vftable@:   //虛函式表
1>    | -8
1> 0    | &B::f

兩個 int 型變數，一個虛函式指標，一個虛基指標，共占16B；

虛擬繼承使得派生類邏輯存在基類前面；

（虛擬繼承后，基類在派生類后面，虛函式指標也在下面，派生類要找到虛函式表，向后偏移8B）

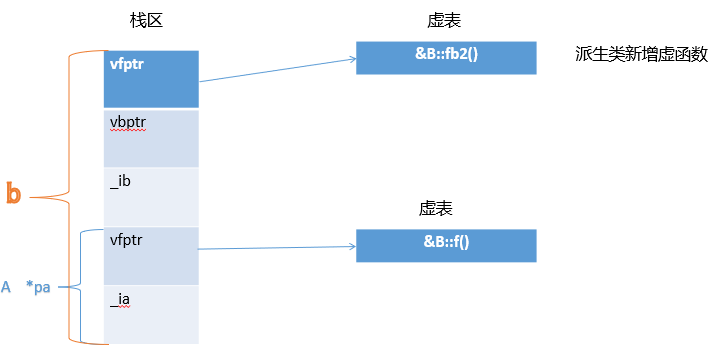

2.2 單個虛繼承，帶虛函式 （自己新增）
1>class B    size(20):
1>    +---
1> 0    | {vfptr}    //虛函式指標
1> 4    | {vbptr}    //虛基指標  （虛繼承多一個）  {虛擬繼承，派生類在前面}
1> 8    | _ib
1>    +---
1>    +--- (virtual base A)
1>12    | {vfptr}           //虛函式指標
1>16    | _ia
1>    +---
1>B::$vftable@B@:        //虛表
1>    | &B_meta
1>    |  0
1> 0    | &B::fb2     //派生類新增虛函式，放在最前面，訪問新增虛函式快一些，不用偏移 ，多一個虛函式指標，指向新的虛表
1>B::$vbtable@:                     //虛基表
1> 0    | -4                       //虛基指標距離派生類物件首地址的偏移資訊
1> 1    | 8 (Bd(B+4)A)            //找到虛基類的偏移資訊
1>B::$vftable@A@:                //虛表
1>    | -12
1> 0    | &B::f    基類布局在最后面

派生類中新增一個虛函式指標，指向一張新的虛表，存放派生類新增的虛函式，可以更快的訪問到

所以，兩個虛函式指標，一個虛基指標，兩個int型別變數，共20B







 測驗三：多重繼承（帶虛函式）

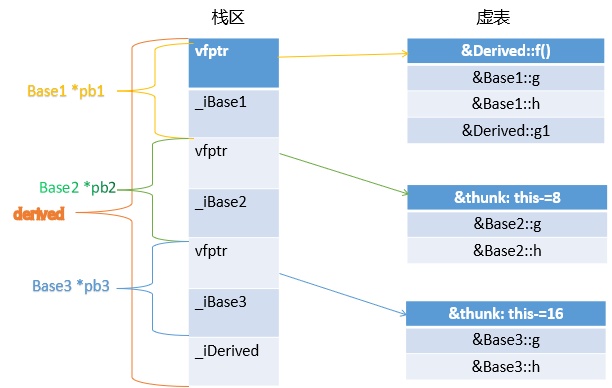

3.1、普通多重繼承，帶虛函式，自己有新增虛函式
28   //Base1中 f() g() h() , Base2中 f() g() h() , Base3中 f() g() h() Derived 中 f() g1()
1>class Derived    size(28):
1>    +---
1> 0    | +--- (base class Base1)            //基類有自己的虛函式表，基類的布局按照被繼承時的順序排列
1> 0    | | {vfptr}                         // 3個虛函式指標指向不同虛表
1> 4    | | _iBase1
1>    | +---
1> 8    | +--- (base class Base2)
1> 8    | | {vfptr}
1>12    | | _iBase2
1>    | +---
1>16    | +--- (base class Base3)
1>16    | | {vfptr}
1>20    | | _iBase3
1>    | +---
1>24    | _iDerived
1>    +---
1>Derived::$vftable@Base1@:
1>    | &Derived_meta
1>    |  0
1> 0    | &Derived::f(虛函式的覆寫)    //第一個虛函式表中存放真實的被覆寫的虛函式地址，其他虛函式表中存放跳轉地址
1> 1    | &Base1::g
1> 2    | &Base1::h
1> 3    | &Derived::g1        (新的虛函式，直接放在基類之后，加快查找速度)
1>Derived::$vftable@Base2@:
1>    | -8
1> 0    | &thunk: this-=8; goto Derived::f   //虛函式表還可以存放跳轉指令
1> 1    | &Base2::g
1> 2    | &Base2::h
1>Derived::$vftable@Base3@:
1>    | -16
1> 0    | &thunk: this-=16; goto Derived::f
1> 1    | &Base3::g
1> 2    | &Base3::h

Base1、Base2、Base3中各有一個虛函式指標指向自己的虛表，有4個int型別的資料成員，共占28B

第一個虛函式表中存放真實的被覆寫的虛函式地址，其他虛函式表中存放跳轉地址

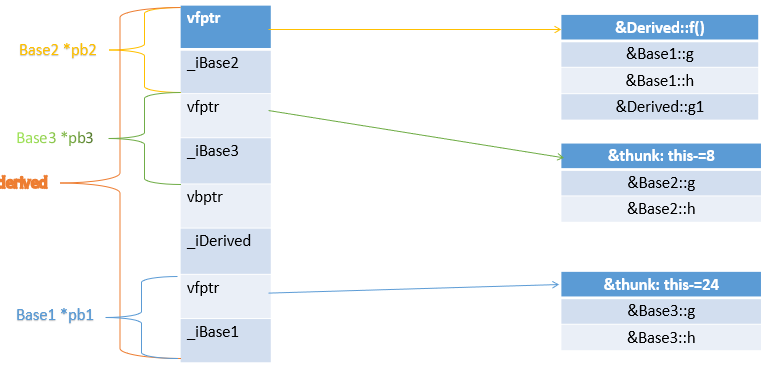

3.2、虛擬多重繼承，帶虛函式，自己有新增虛函式(只有第一個是虛繼承)
32  Base1是虛繼承
1>class Derived    size(32):    //多一個虛基指標
1>    +---
1> 0    | +--- (base class Base2)
1> 0    | | {vfptr}
1> 4    | | _iBase2
1>    | +---
1> 8    | +--- (base class Base3)
1> 8    | | {vfptr}
1>12    | | _iBase3
1>    | +---
1>16    | {vbptr}
1>20    | _iDerived
1>    +---
1>    +--- (virtual base Base1)
1>24    | {vfptr}
1>28    | _iBase1
1>    +---
1>Derived::$vftable@Base2@:
1>    | &Derived_meta
1>    |  0
1> 0    | &Derived::f    //第一個虛函式表中存放真實的被覆寫的虛函式地址，其他虛函式表中存放跳轉地址
1> 1    | &Base2::g
1> 2    | &Base2::h
1> 3    | &Derived::g1
1>Derived::$vftable@Base3@:
1>    | -8                                //去找Derived::f
1> 0    | &thunk: this-=8; goto Derived::f
1> 1    | &Base3::g
1> 2    | &Base3::h
1>Derived::$vbtable@:   //虛基表
1> 0    | -16
1> 1    | 8 (Derivedd(Derived+16)Base1)
1>Derived::$vftable@Base1@:
1>    | -24
1> 0    | &thunk: this-=24; goto Derived::f
1> 1    | &Base1::g
1> 2    | &Base1::h

虛擬繼承會將派生類的邏輯存到前面，Base1是虛繼承，所以記憶體中的存放順序為 Base2、Base3、Derived、Base1

所占空間大小，在上面一個例子基礎上，多一個虛基指標，所以占32B

虛基指標向上偏移16B得到派生類物件首地址，向下偏移8B找到虛基類

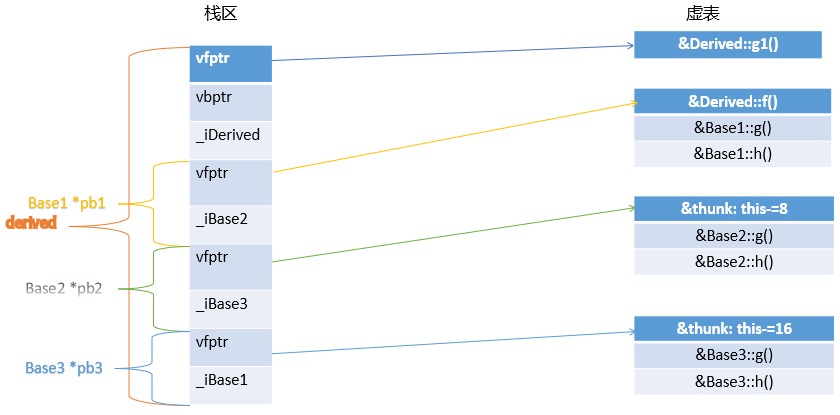

3.3、虛擬多重繼承，帶虛函式，自己有新增虛函式(三個都是虛繼承)
36
1>class Derived    size(36):    //多一張虛表
1>    +---
1> 0    | {vfptr}                         //以空間換時間   新增虛函式，多張虛表
1> 4    | {vbptr}
1> 8    | _iDerived
1>    +---
1>    +--- (virtual base Base1)
1>12    | {vfptr}
1>16    | _iBase1
1>    +---
1>    +--- (virtual base Base2)
1>20    | {vfptr}
1>24    | _iBase2
1>    +---
1>    +--- (virtual base Base3)
1>28    | {vfptr}
1>32    | _iBase3
1>    +---
1>Derived::$vftable@Derived@:
1>    | &Derived_meta
1>    |  0
1> 0    | &Derived::g1
1>Derived::$vbtable@:
1> 0    | -4
1> 1    | 8 (Derivedd(Derived+4)Base1)　　//vbptr偏移8B找到虛基類Base1
1> 2    | 16 (Derivedd(Derived+4)Base2)  // vbptr偏移16B找到虛基類Base2
1> 3    | 24 (Derivedd(Derived+4)Base3)
1>Derived::$vftable@Base1@:
1>    | -12
1> 0    | &Derived::f
1> 1    | &Base1::g
1> 2    | &Base1::h
1>Derived::$vftable@Base2@:
1>    | -20
1> 0    | &thunk: this-=8; goto Derived::f
1> 1    | &Base2::g
1> 2    | &Base2::h
1>Derived::$vftable@Base3@:
1>    | -28
1> 0    | &thunk: this-=16; goto Derived::f
1> 1    | &Base3::g
1> 2    | &Base3::h

虛擬繼承會將派生類的邏輯存到前面，3個Base都是虛繼承，所以記憶體中的存放順序為Derived、Base1、 Base2、Base3

在上一個例子的基礎上，多一張虛表，所以占36B





 測驗四、菱形虛繼承

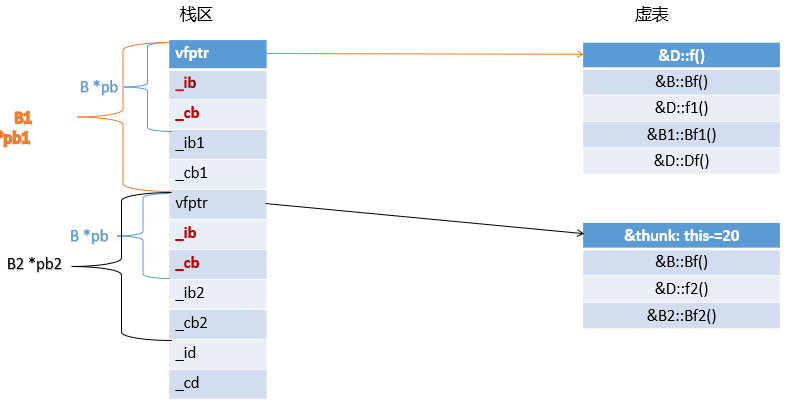

4.1、菱形普通繼承(存盤二義性)
48  B1、B2繼承B；D繼承B1、B2
class D    size(48):
1>    +---
1> 0    | +--- (base class B1)
1> 0    | | +--- (base class B)
1> 0    | | | {vfptr}
1> 4    | | | _ib             //存盤二義性
1> 8    | | | _cb  //1
1>      | | | <alignment member> (size=3) //記憶體對齊
1>    | | +---
1>12    | | _ib1
1>16    | | _cb1
1>      | | <alignment member> (size=3)
1>    | +---
1>20    | +--- (base class B2)
1>20    | | +--- (base class B)
1>20    | | | {vfptr}
1>24    | | | _ib           //存盤二義性
1>28    | | | _cb
1>      | | | <alignment member> (size=3)
1>    | | +---
1>32    | | _ib2
1>36    | | _cb2
1>      | | <alignment member> (size=3)
1>    | +---
1>40    | _id
1>44    | _cd
1>      | <alignment member> (size=3)
1>    +---
1>D::$vftable@B1@:
1>    | &D_meta
1>    |  0
1> 0    | &D::f
1> 1    | &B::Bf
1> 2    | &D::f1
1> 3    | &B1::Bf1
1> 4    | &D::Df
1>D::$vftable@B2@:
1>    | -20
1> 0    | &thunk: this-=20; goto D::f
1> 1    | &B::Bf
1> 2    | &D::f2
1> 3    | &B2::Bf2

B的資料成員有兩份，造成了存盤二義性，共占48B

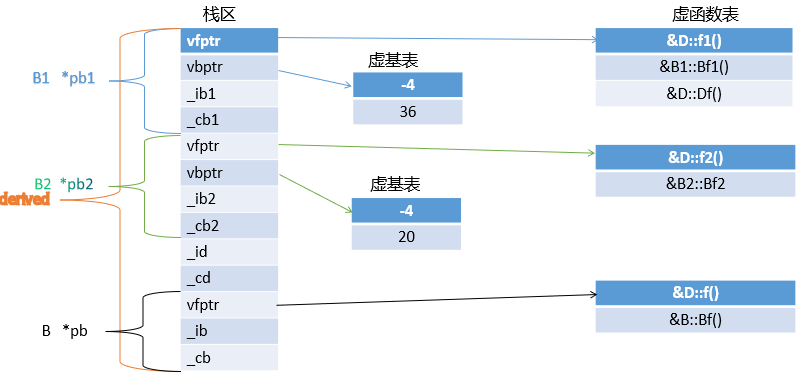

4.2、菱形虛擬繼承        B1、B2虛擬繼承B；D普通繼承B1、B2
52
1>class D    size(52):
1>    +---
1> 0    | +--- (base class B1)        //基類B1
1> 0    | | {vfptr}
1> 4    | | {vbptr}        // +36 找到虛基類
1> 8    | | _ib1
1>12    | | _cb1
1>      | | <alignment member> (size=3)
1>    | +---
1>16    | +--- (base class B2)      //基類B2
1>16    | | {vfptr}
1>20    | | {vbptr}      // +20找到虛基類
1>24    | | _ib2
1>28    | | _cb2
1>      | | <alignment member> (size=3)
1>    | +---
1>32    | _id          //派生類D
1>36    | _cd
1>      | <alignment member> (size=3)
1>    +---
1>    +--- (virtual base B)   //基類B
1>40    | {vfptr}
1>44    | _ib
1>48    | _cb
1>      | <alignment member> (size=3)
1>    +---
1>D::$vftable@B1@:
1>    | &D_meta
1>    |  0
1> 0    | &D::f1    // D中覆寫了
1> 1    | &B1::Bf1 //新增
1> 2    | &D::Df   //D中新增，放到B1的虛函式表中
1>D::$vftable@B2@:
1>    | -16
1> 0    | &D::f2     // D中覆寫了
1> 1    | &B2::Bf2  //新增
1>D::$vbtable@B1@:
1> 0    | -4        //距離派生類物件B1首地址偏移  -4
1> 1    | 36 (Dd(B1+4)B)
1>D::$vbtable@B2@:
1> 0    | -4        //距離派生類物件B2首地址偏移  -4
1> 1    | 20 (Dd(B2+4)B)
1>D::$vftable@B@:
1>    | -40
1> 0    | &D::f
1> 1    | &B::Bf

B1、B2各有虛基指標

存盤順序本來是：派生類B1、基類B、派生類B2、基類B、派生類D

存盤順序：派生類B1、派生類B2、派生類D、基類B（基類放到后面，解決了存盤二義性）



轉載請註明出處，本文鏈接：https://www.uj5u.com/houduan/542419.html

標籤：其他

上一篇：day10-AOP-03

下一篇：day11-實作Spring底層機制-01

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 【C++】Microsoft C++、C 和匯編程式檔案

    ......

    uj5u.com 2020-09-10 00:57:23 more
  • 例外宣告

    相比于斷言適用于排除邏輯上不可能存在的狀態，例外通常是用于邏輯上可能發生的錯誤。 例外宣告 Item 1：當函式不可能拋出例外或不能接受拋出例外時，使用noexcept 理由 如果不打算拋出例外的話，程式就會認為無法處理這種錯誤，并且應當盡早終止，如此可以有效地阻止例外的傳播與擴散。 示例 //不可 ......

    uj5u.com 2020-09-10 00:57:27 more
  • Codeforces 1400E Clear the Multiset(貪心 + 分治)

    鏈接：https://codeforces.com/problemset/problem/1400/E 來源：Codeforces 思路：給你一個陣列，現在你可以進行兩種操作，操作1：將一段沒有 0 的區間進行減一的操作，操作2：將 i 位置上的元素歸零。最終問：將這個陣列的全部元素歸零后操作的最少 ......

    uj5u.com 2020-09-10 00:57:30 more
  • UVA11610 【Reverse Prime】

    本人看到此題沒有翻譯，就附帶了一個自己的翻譯版本 思考 這一題，它的第一個要求是找出所有 $7$ 位反向質數及其質因數的個數。 我們應該需要質數篩篩選1~$10^{7}$的所有數，這里就不慢慢介紹了。但是，重讀題，我們突然發現反向質數都是 $7$ 位，而將它反過來后的數字卻是 $6$ 位數，這就說明 ......

    uj5u.com 2020-09-10 00:57:36 more
  • 統計區間素數數量

    1 #pragma GCC optimize(2) 2 #include <bits/stdc++.h> 3 using namespace std; 4 bool isprime[1000000010]; 5 vector<int> prime; 6 inline int getlist(int ......

    uj5u.com 2020-09-10 00:57:47 more
  • C/C++編程筆記：C++中的 const 變數詳解，教你正確認識const用法

    1、C中的const 1、區域const變數存放在堆疊區中，會分配記憶體（也就是說可以通過地址間接修改變數的值）。測驗代碼如下： 運行結果： 2、全域const變數存放在只讀資料段（不能通過地址修改，會發生寫入錯誤）， 默認為外部聯編，可以給其他源檔案使用（需要用extern關鍵字修飾） 運行結果： ......

    uj5u.com 2020-09-10 00:58:04 more
  • 【C++犯錯記錄】VS2019 MFC添加資源不懂如何修改資源宏ID

    1. 首先在資源視圖中，添加資源 2. 點擊新添加的資源，復制自動生成的ID 3. 在解決方案資源管理器中找到Resource.h檔案，編輯，使用整個專案搜索和替換的方式快速替換 宏宣告 4. Ctrl+Shift+F 全域搜索，點擊查找全部，然后逐個替換 5. 為什么使用搜索替換而不使用屬性視窗直 ......

    uj5u.com 2020-09-10 00:59:11 more
  • 【C++犯錯記錄】VS2019 MFC不懂的批量添加資源

    1. 打開資源頭檔案Resource.h，在其中預先定義好宏 ID（不清楚其實ID值應該設定多少，可以先新建一個相同的資源項，再在這個資源的ID值的基礎上遞增即可） 2. 在資源視圖中選中專案資源，按F7編輯資源檔案，按 ID 型別 相對路徑的形式添加 資源。（別忘了先把檔案拷貝到專案中的res檔案 ......

    uj5u.com 2020-09-10 01:00:19 more
  • C/C++編程筆記：關于C++的參考型別，專供新手入門使用

    今天要講的是C++中我最喜歡的一個用法——參考，也叫別名。 參考就是給一個變數名取一個變數名，方便我們間接地使用這個變數。我們可以給一個變數創建N個參考，這N + 1個變數共享了同一塊記憶體區域。(參考型別的變數會占用記憶體空間，占用的記憶體空間的大小和指標型別的大小是相同的。雖然參考是一個物件的別名，但 ......

    uj5u.com 2020-09-10 01:00:22 more
  • 【C/C++編程筆記】從頭開始學習C ++：初學者完整指南

    眾所周知，C ++的學習曲線陡峭，但是花時間學習這種語言將為您的職業帶來奇跡，并使您與其他開發人員區分開。您會更輕松地學習新語言，形成真正的解決問題的技能，并在編程的基礎上打下堅實的基礎。 C ++將幫助您養成良好的編程習慣（即清晰一致的編碼風格，在撰寫代碼時注釋代碼，并限制類內部的可見性），并且由 ......

    uj5u.com 2020-09-10 01:00:41 more
最新发布
  • Rust中的智能指標:Box<T> Rc<T> Arc<T> Cell<T> RefCell<T> Weak

    Rust中的智能指標是什么 智能指標（smart pointers）是一類資料結構，是擁有資料所有權和額外功能的指標。是指標的進一步發展 指標（pointer）是一個包含記憶體地址的變數的通用概念。這個地址參考，或 ” 指向”（points at）一些其 他資料 。參考以 & 符號為標志并借用了他們所 ......

    uj5u.com 2023-04-20 07:24:10 more
  • Java的值傳遞和參考傳遞

    值傳遞不會改變本身，參考傳遞（如果傳遞的值需要實體化到堆里）如果發生修改了會改變本身。 1.基本資料型別都是值傳遞 package com.example.basic; public class Test { public static void main(String[] args) { int ......

    uj5u.com 2023-04-20 07:24:04 more
  • [2]SpinalHDL教程——Scala簡單入門

    第一個 Scala 程式 shell里面輸入 $ scala scala> 1 + 1 res0: Int = 2 scala> println("Hello World!") Hello World! 檔案形式 object HelloWorld { /* 這是我的第一個 Scala 程式 * 以 ......

    uj5u.com 2023-04-20 07:23:58 more
  • 理解函式指標和回呼函式

    理解 函式指標 指向函式的指標。比如： 理解函式指標的偽代碼 void (*p)(int type, char *data); // 定義一個函式指標p void func(int type, char *data); // 宣告一個函式func p = func; // 將指標p指向函式func ......

    uj5u.com 2023-04-20 07:23:52 more
  • Django筆記二十五之資料庫函式之日期函式

    本文首發于公眾號：Hunter后端 原文鏈接：Django筆記二十五之資料庫函式之日期函式 日期函式主要介紹兩個大類，Extract() 和 Trunc() Extract() 函式作用是提取日期，比如我們可以提取一個日期欄位的年份，月份，日等資料 Trunc() 的作用則是截取，比如 2022-0 ......

    uj5u.com 2023-04-20 07:23:45 more
  • 一天吃透JVM面試八股文

    什么是JVM？ JVM，全稱Java Virtual Machine（Java虛擬機），是通過在實際的計算機上仿真模擬各種計算機功能來實作的。由一套位元組碼指令集、一組暫存器、一個堆疊、一個垃圾回收堆和一個存盤方法域等組成。JVM屏蔽了與作業系統平臺相關的資訊，使得Java程式只需要生成在Java虛擬機 ......

    uj5u.com 2023-04-20 07:23:31 more
  • 使用Java接入小程式訂閱訊息！

    更新完微信服務號的模板訊息之后，我又趕緊把微信小程式的訂閱訊息給實作了！之前我一直以為微信小程式也是要企業才能申請，沒想到小程式個人就能申請。 訊息推送平臺🔥推送下發【郵件】【短信】【微信服務號】【微信小程式】【企業微信】【釘釘】等訊息型別。 https://gitee.com/zhongfuch ......

    uj5u.com 2023-04-20 07:22:59 more
  • java -- 緩沖流、轉換流、序列化流

    緩沖流 緩沖流, 也叫高效流, 按照資料型別分類： 位元組緩沖流：BufferedInputStream，BufferedOutputStream 字符緩沖流：BufferedReader，BufferedWriter 緩沖流的基本原理，是在創建流物件時，會創建一個內置的默認大小的緩沖區陣列，通過緩沖 ......

    uj5u.com 2023-04-20 07:22:49 more
  • Java-SpringBoot-Range請求頭設定實作視頻分段傳輸

    老實說，人太懶了，現在基本都不喜歡寫筆記了，但是網上有關Range請求頭的文章都太水了 下面是抄的一段StackOverflow的代碼...自己大修改過的，寫的注釋挺全的，應該直接看得懂，就不解釋了 寫的不好...只是希望能給視頻網站開發的新手一點點幫助吧. 業務場景：視頻分段傳輸、視頻多段傳輸（理 ......

    uj5u.com 2023-04-20 07:22:42 more
  • Windows 10開發教程_編程入門自學教程_菜鳥教程-免費教程分享

    教程簡介 Windows 10開發入門教程 - 從簡單的步驟了解Windows 10開發，從基本到高級概念，包括簡介，UWP，第一個應用程式，商店，XAML控制元件，資料系結，XAML性能，自適應設計，自適應UI，自適應代碼，檔案管理，SQLite資料庫，應用程式到應用程式通信，應用程式本地化，應用程式 ......

    uj5u.com 2023-04-20 07:22:35 more

Copyright © 2010-2020 有解無憂
