0. 實驗背景

需要匯入多個.mat檔案，將多組資料畫在一個圖中，并設定圖例、坐標軸、散點圖、折線圖、子圖等，

由于存在重復操作，主要使用腳本檔案撰寫代碼，
figure視窗操作比較簡單，腳本檔案不好寫的部分可用figure視窗操作進行輔助，

1. 匯入.mat檔案存盤

1.1 匯入.mat檔案及作圖最簡單的方式：

在matlab作業檔案夾區域打開存有.mat檔案的檔案夾，雙擊.mat檔案則匯入該檔案，
雙擊匯入
之后使用如下命令可畫圖:

>>plot(x,y);
>>hold on;

多種資料則重復此程序即可，

1.2 匯入.mat檔案及作圖的腳本代碼

代碼如下，匯入6個.mat檔案并作圖：

%load
m1=load('檔案1.mat');
m2=load('檔案2.mat');
m3=load('檔案3.mat');
m4=load('檔案4.mat');
m5=load('檔案5.mat');
m6=load('檔案6.mat');
%獲取資料，這里可以這樣寫是因為我.mat檔案中只存在兩個屬性x和y，不知道自己.mat檔案中有哪些屬性的話，可以點擊作業區的m1~m6變數中的任何一個，
x1=m1.x;
y1=m1.y;
x2=m2.x;
y2=m2.y;
x3=m3.x;
y3=m3.y;
x4=m4.x;
y4=m4.y;
x5=m5.x;
y5=m5.y;
x6=m6.x;
y6=m6.y;
%多組資料畫圖
plot(x1,y1);
hold on;%hold on使得一張圖中可以顯示多個不同的影像線條
plot(x2,y2);
hold on;
plot(x3,y3);
hold on;
plot(x4,y4);
hold on;
plot(x5,y5);
hold on;
plot(x6,y6);
hold on;

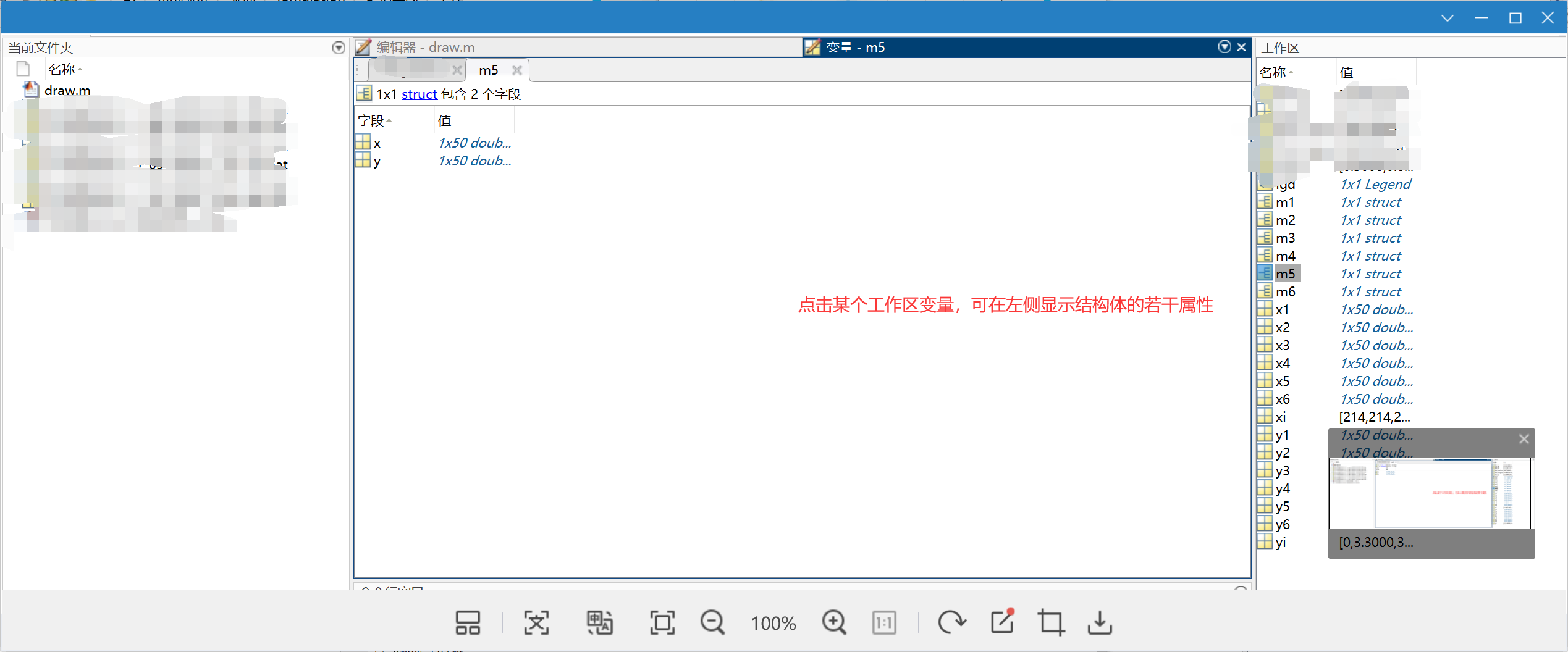

查看.mat形成的結構體的屬性的方式如下：
alt

2. plot畫圖總結

2.1 畫散點圖

畫散點圖可以使用scatter()函式，也可使用plot()函式，本文主要介紹使用plot()函式的方法，

2.1.1 點形狀

matlab中常用的點形狀如下所示：

+                 '+'號
o                 空心圓
*                 '*'號
.                 實心點,比空心圓小
x                 'x'號
square or s   空心正方形
diamond or d  空心菱形
^                 空心上三角，尖頭朝上
v                 空心下三角，尖頭朝下
>                 空心右三角，尖頭朝右
<                 空心左三角，尖頭朝左
pentagram or p  空心五角星
hexagram or h   空心六邊形

plot函式實體:

plot(x,y,'+');%繪制散點圖，散點圖形狀為'+'，
plot(x,y,'s');%繪制散點圖，散點圖形狀為空心正方形，等同于plot(x,y,'square');

2.1.2 點大小

屬性：'Markersize'

plot函式實體:

plot(x,y,'+','Markersize',4);%繪制散點圖,點大小為4

2.1.3 點顏色

常用顏色：
r   Red
g   Green
b   Blue
c   Cyan
m   Magenta
y   Yellow
k   Black
w   White

plot函式實體:

%1.使用默認顏色
plot(x,y,'+r','Markersize',4);%繪制散點圖,點大小為4,顏色為紅色
%2.使用默認顏色的第二種方式：
plot(x,y,'+','Markersize',4);%繪制散點圖,點大小為4
                             %顏色為多組線條的默認值，第一條為藍色，第二條為橙色，...,詳見2.3.1節
%3.自定義顏色，RGB格式為[r g b],每個數值為0~1之間的小數值
plot(x,y,'+','Color',[0 0.321 0],'Markersize',4)%繪制散點圖,點大小為4
                                                %顏色為自定義的顏色，取色方式見2.3.2小節

注意，在用plot繪制散點圖添加各種屬性的時候，點形狀應該擺在第一位，如果先設定'Color'或者'Markersize'等屬性對，則會導致點形狀無法和對應屬性配對，

（實際上是我不太知道plot函式里點形狀的屬性名稱，所以這樣寫，如果能知道這個屬性名稱的話就無所謂了，）

2.1.4 點填充

屬性：'MarkerFaceColor'

plot函式實體:

plot(x,y,'s','Color',[0 0.321 1],...  %...用來拆分長命令
    'Markersize',4,'MarkerFaceColor',[0 0.321 1]);%空心正方形內部填充和邊框同樣的顏色

2.2 畫折線圖

畫折線圖主要使用的是plot()函式，

2.2.1 折線形狀

-      實線
--     虛線
:      點線（短虛線）
-.     點段線（類似-·-·-）

plot函式實體:

% 1.常用方式
plot(x,y,'--');%繪制折線圖，線為虛線
% 2.突出每個點的方式
plot(x,y,'--s');%線為虛線，每個點為空心正方形，點的屬性設定還是可以參考2.1的引數設定，

2.2.2 折線粗細

屬性：'linewidth'

plot函式實體:

% 1.常用方式
plot(x,y,'--s',...
    'linewidth',3);%設定線的粗細

2.2.3 折線顏色

和點的顏色設定類似，

常用顏色：
r   Red
g   Green
b   Blue
c   Cyan
m   Magenta
y   Yellow
k   Black
w   White

plot函式實體:

%1.使用默認顏色
plot(x,y,'--+r');
%2.使用默認顏色的第二種方式：
plot(x,y,'--+');%顏色為多組線條的默認值，第一條為藍色，第二條為橙色，...,詳見2.3.1節
%3.自定義顏色，RGB格式為[r g b],每個數值為0~1之間的小數值
plot(x,y,'--+','Color',[0 0.321 1])%顏色為自定義的顏色，取色方式見2.3.2小節

注意，在用plot繪制折線圖添加各種屬性的時候，如果只有線形狀設定，可用屬性對'linestyle','--'擺在任何位置，如果還有點形狀的設定，則應該擺在x,y之后的第一位，否則會導致點形狀無法和對應屬性配對，

2.3 多條線條顏色組合

matlab中作圖有的時候會有多組資料分別作圖，呈現在一張圖中，此時顏色的搭配就能夠體現出影像的美觀，

2.3.1 matlab默認配色

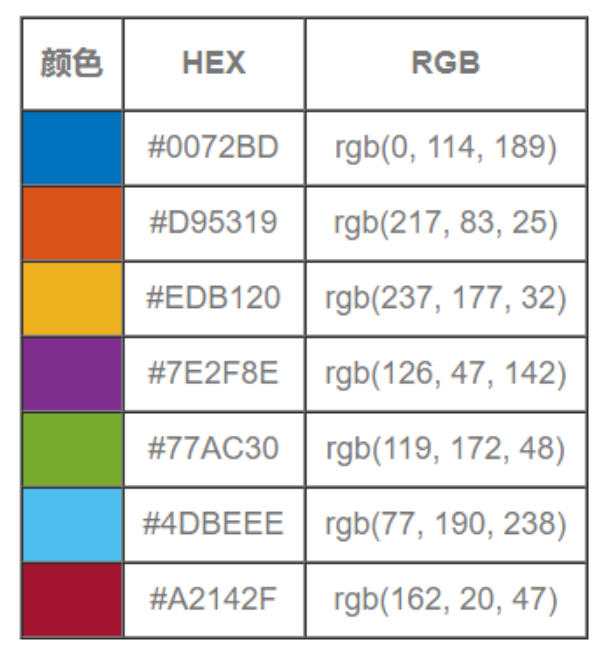

matlab默認配色如下所示:

對應的rgb數值為：

[[0    0.4470    0.7410]
[0.8500    0.3250    0.0980]
[0.9290    0.6940    0.1250]
[0.4940    0.1840    0.5560]
[0.4660    0.6740    0.1880]
[0.3010    0.7450    0.9330]
[0.6350    0.0780    0.1840]]

plot函式實體:

plot(x,y,'--+');%該線條為第幾條，就對應哪種顏色

2.3.2 自定義RGB

用戶可使用[value1 value2 value3]的三元組方式設定任意顏色，

matlab中RGB數值需要0_{1之間，而一般的顏色RGB數值為0}255之間，兩種格式的轉變也很簡單：

常見格式：
[134 255 0]
轉為matlab可用格式：
[134/255 255/255 0/255]=[0.5255 1 0]
而從matlab可用格式轉為常見格式則*255即可，

下面主要介紹一下常用的取色方式：

PS取色

將截圖用PS打開，之后按照下圖操作:

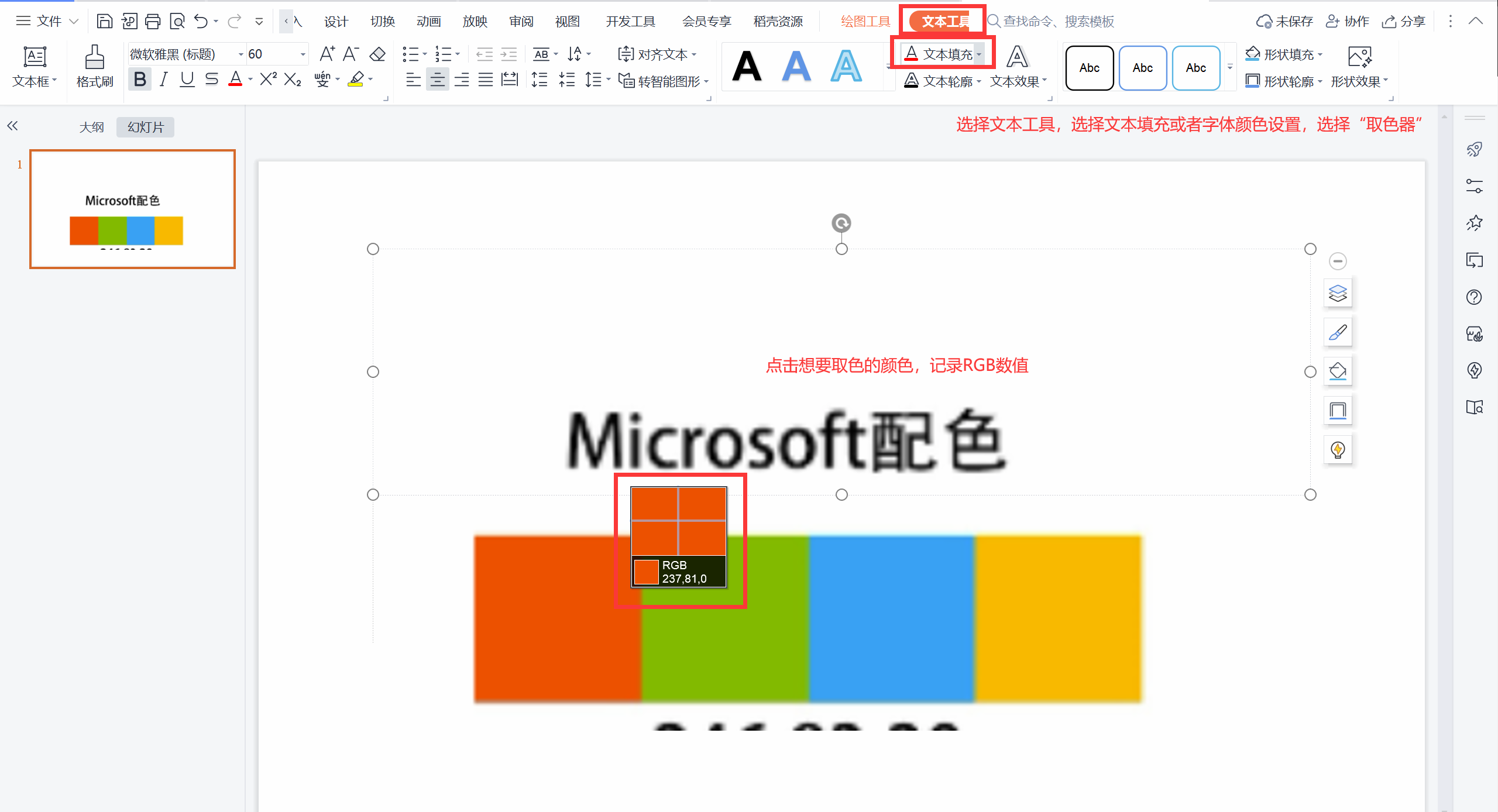

2. PPT取色

將截圖插入ppt中，之后按照下圖操作

plot函式實體:

plot(x,y,'--+','Color',[0 0.321 1])%顏色為自定義的顏色

2.4 顯示網格

//顯示網格線
grid on;%默認顏色為灰色
//隱藏網格線（默認）
grid off;

2.5 顯示圖例

2.5.1 腳本代碼寫法

% 一般寫法
legend('圖1的標注，支持latex格式','圖2的標注，支持latex格式',……,'圖n的標注，支持latex格式');

legend也有很多引數可供調整,例如如下代碼:

lgd=legend('圖1的標注，支持latex格式','圖2的標注，支持latex格式',……,'圖n的標注，支持latex格式',...
    'Location','NorthOutside', ... %圖例的位置
    % 'Position',[左下點x相對坐標 左下點y相對坐標 圖例相對寬度 圖例相對高度]; %圖例位置的另一種寫法，可通過數值修改自由移動圖例位置，Position和Location二者選擇其一，
    'Orientation','horizontal',... % 水平顯示還是垂直顯示
    'FontName','Times New Roman','FontSize',23, 'FontWeight','bold');% 圖例字體

2.5.2 figure視窗操作（推薦）

顯示圖例

使用plot()函式在腳本或者命令列生成figure影像；
點擊如下所示的按鈕顯示圖例：

圖例屬性設定

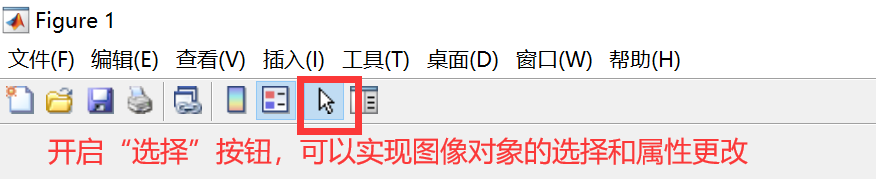

點擊如下按鈕，為后面選中圖例物件做準備：

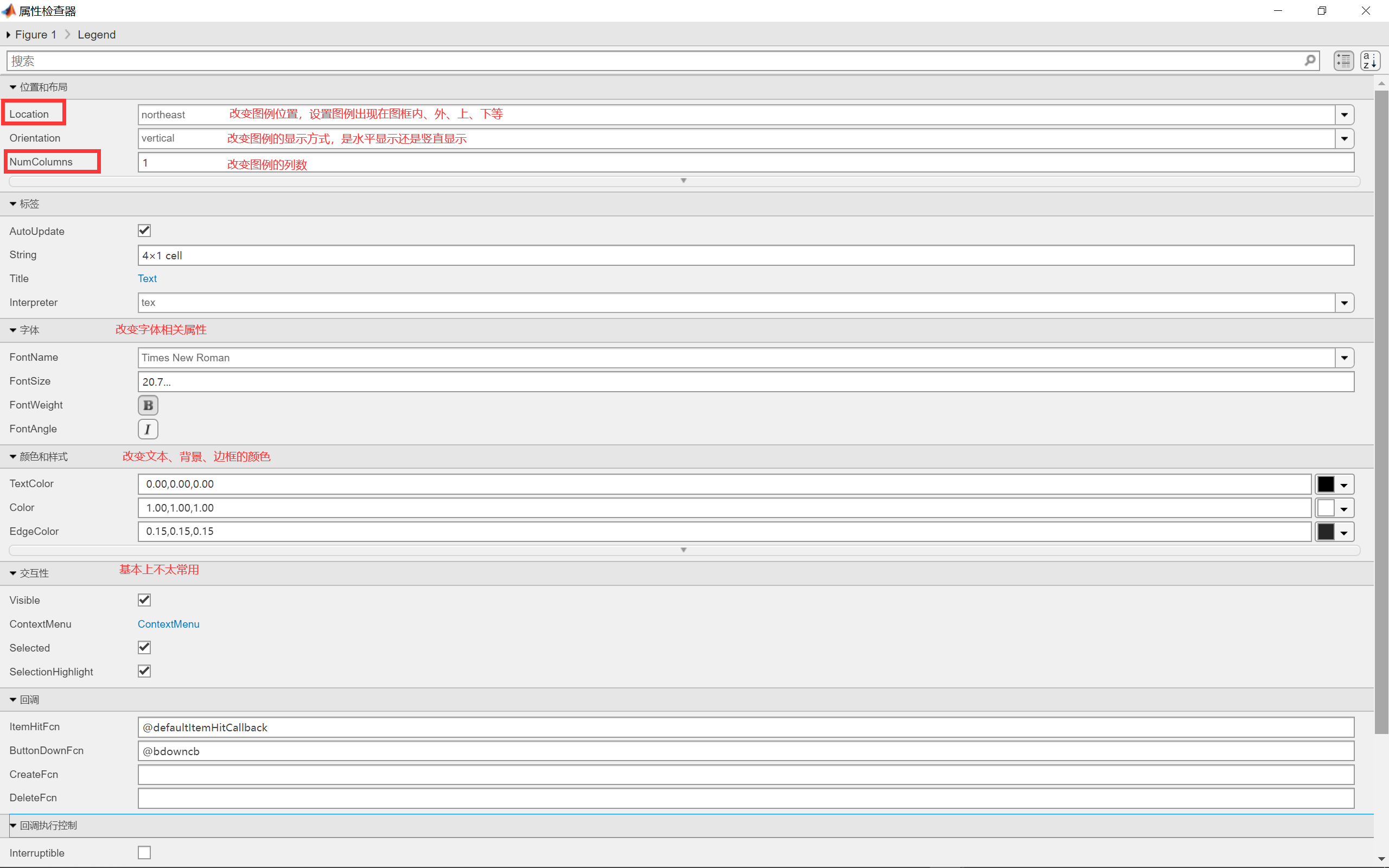

選擇圖例物件，右鍵，選擇“打開屬性檢查器”
可在屬性檢查器中編輯修改圖例邊框、圖例位置等資訊
點擊圖例之后，如果四周出現正方形標識，可直接拖動legend物件改變位置，或者選擇四個角的任意一個改變圖例大小，
附上legend屬性和取值的參考

2.6 設定坐標軸

2.6.1 坐標軸名稱

%設定x坐標軸
xlabel('x坐標軸名稱，支持latex格式');
%設定y坐標軸
ylabel('y坐標軸名稱，支持latex格式');

2.6.2 坐標軸名稱的文字格式（字體、大小、加粗）

xlabel('x坐標軸名稱，支持latex格式',...
    'FontName','Times New Roman','FontSize',23,'FontWeight','bold');
    %分別設定字體風格、字體大小，字體效果(加粗)
ylabel('y坐標軸名稱，支持latex格式',...
    'FontName','Times New Roman','FontSize',23,'FontWeight','bold');

2.6.3 坐標軸框線和刻度數字

%設定刻度數字
set(gca,'FontName','Times New Roman','Fontsize',23,'FontWeight','bold');
        %設定字體風格、字體大小、字體效果(加粗)
%坐標軸框線加粗
set(gca,'linewidth',1.5);%1.5位置可自由設定合理的數值

2.7 畫子圖（區域放大圖）

2.7.1 子圖的腳本代碼寫法

有的時候需要顯示區域資料，因此需要在大圖中嵌入子圖，

%顯示子圖
axes('position',[0.15,0.55,0.2,0.23]);%設定子圖的出現位置
plot(x,y,'s','Color',[0.9216,0.7098,0.1294],...
    'Markersize',4,'MarkerFaceColor',[0.9216,0.7098,0.1294]);%設定子圖的資料、圖形狀、顏色等屬性
hold on;

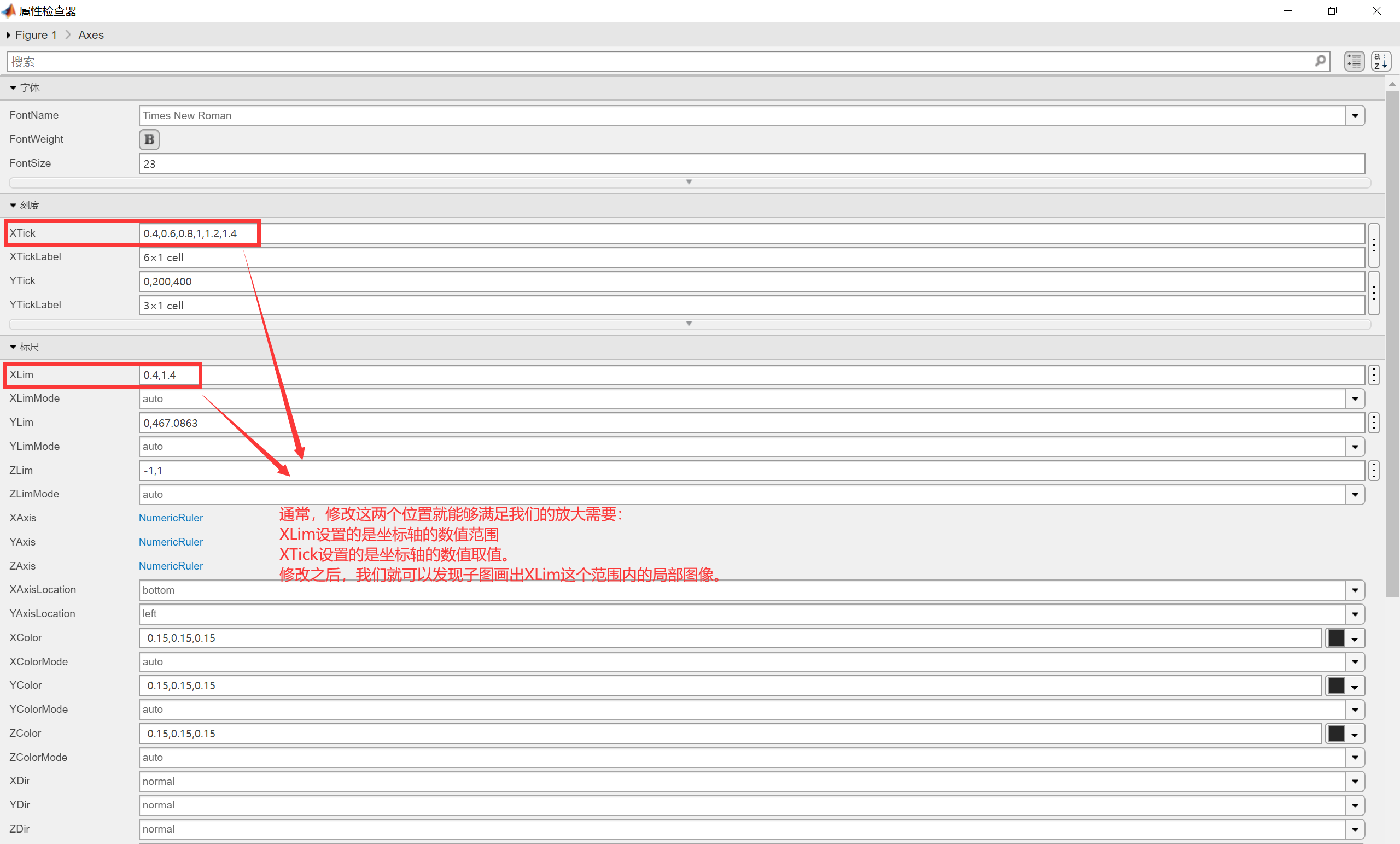

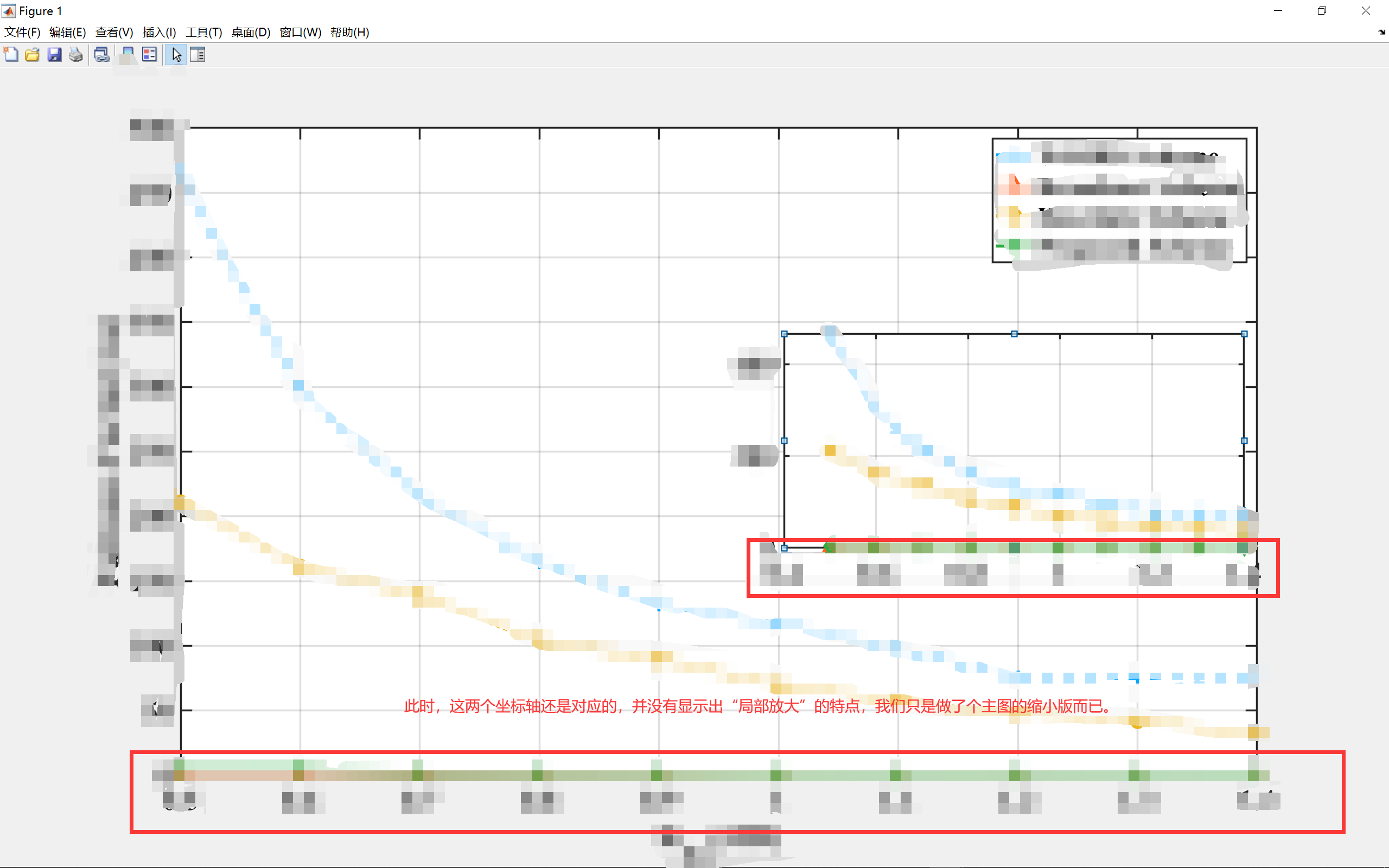

我們通常會在論文圖中，看到子圖和大圖區域之間存在虛線框和箭頭，提示讀者子圖放大的是哪一部分的影像，腳本代碼如下：

%子圖提示圖形--虛線框
xi=[214 214 216 216];%設定左下、左上、右上、右下（順時針方向）的x絕對坐標
yi=[0 3.3 3.3 0];%設定左下、左上、右上、右下（順時針方向）的y絕對坐標
plot(xi,yi,'b','LineWidth',2,'LineStyle','--');%畫出虛線框，顏色為藍色，線寬度為2，線形狀為虛線
%子圖提示圖形--箭頭
annotation('arrow',...%設定箭頭型別為‘單箭頭’，此外還有雙箭頭等
    [0.5,0.37],[0.5,0.7],... %設定箭頭起始位置和終止位置，[x1 x2],[y1 y2]表示從起點(x1,y1)到終點(x2,y2)，使用的是相對坐標，
    'color',[0 0 1],'LineWidth',2);%箭頭顏色為藍色，線條寬度為2
