一、m_sequencer
1、什么是m_sequencer
m_sequencer是定義在uvm_sequencer_item中的，uvm_sequencer_base型別的句柄，也就是說
- m_sequencer是uvm_sequencer_item的成員變數
- m_sequencer是指向uvm_sequencer_base的句柄
- 任何派生于uvm_sequencer_item的類都會擁有一個m_sequencer
m_sequencer原始碼如下：
class uvm_sequence_item extends uvm_transaction;
...
protected uvm_sequencer_base m_sequencer;
...
endclass

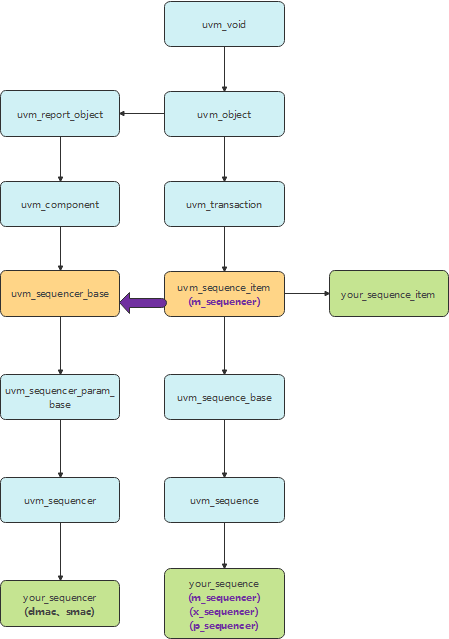

m_sequencer在類別庫中的關系如下圖紫色箭頭所示：
2、為什么要有m_sequencer
sequence屬于object，sequencer屬于component，
正常來說，sequence無法與sequencer進行互動，也不可能通過component的結構層次獲得頂層配置及其他資訊，因此需要一個能溝通sequence和sequencer的橋梁，m_sequencer就是這個橋梁，
3、怎么使用m_sequencer

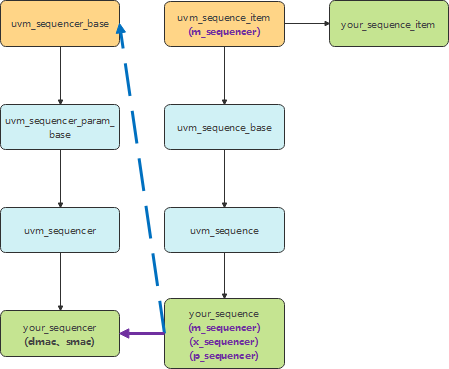

通常呼叫uvm_do系列宏時，uvm能夠自動根據傳入的sequence或sequence_item呼叫對應的方法，使m_sequencer由指向uvm_sequencer_base，變為指向用戶指定的sequencer，（例如類別庫中的your_sequencer），如下圖藍色虛線將變為紫色實線，
由此搭建了sequence和sequencer的橋梁，呼叫其他方法同理（不管是什么方法，沒有改變m_sequencer指向給定的sequencer這一本質），
因此使用者只需要呼叫所需方法，有關于m_sequencer的使用由uvm自動完成了，
值得注意的一點是用戶指定的sequencer是uvm_sequencer_base的子類，對于m_sequencer而言，此時是父類句柄指向了子類物件，這也為下面的動態轉換打下了基礎，
二、p_sequencer
1、什么是p_sequencer
p_sequencer是由`uvm_decalre_p_sequencer宏，定義在用戶指定的sequence（例如類別庫中的your_sequence）中的，用戶指定的型別的句柄（例如類別庫中的your_sequencer），也就是說
- p_sequencer是由uvm_decalre_p_sequencer宏產生的
- p_sequencer是用戶指定的sequence的成員變數(這里是your_sequence的成員變數，因為`uvm_decalre_p_sequencer宏是在your_sequence中使用的)
- p_sequencer是指向用戶指定的型別的句柄(這里是your_sequencer的成員變數)
p_sequencer源代碼如下：
`define uvm_declare_p_sequencer(SEQUENCER)
SEQUENCER p_sequencer; //SEQUENCER是由用戶指定的型別
virtual function void m_set_p_sequencer();
super.m_set_p_sequencer(); //父類的m_set_p_sequencer是空函式
if (!$cast(p_sequencer, m_sequencer))
`uvm_fatal("DCLPSQ", $sformatf("%m %s Error casting p_sequencer, please verify that this sequence/sequence item is intended to execute on this type of sequencer", get_full_name()))
endfunction
可能到這里還是有些抽象，接下來我們進行一個更為形象的說明，
2、為什么需要p_sequencer
在sequence機制中，sequence就像是一個快遞，它可以裝入商品（sequence_itm），也可以裝入另一個快遞（sequence）；sequencer就像是商家，他把快遞交給物流公司（driver），物流公司再把快遞交給用戶（DUT），
當有很多個快遞時，物流公司怎么知道把哪個快遞交給哪個用戶呢，這就需要商家給快遞上注明識訓人和發貨人的資訊（your_sequencer中的dmac和smac等），
也就是說your_sequence要訪問your_sequencer中的成員變數dmac和smac，雖然這是your_sequence中的m_sequencer經過呼叫`uvm_do后已經指向了your_sequencer，但此時他的型別還是uvm_sequencer_base，而uvm_sequencer_base是your_sequencer的父類，父類句柄直接訪問子類物件是不允許的，
因此我們需要將m_sequencer的型別轉換成子型別別（也就是your_sequencer），
首先我們在your_sequencer中宣告了一個your_sequencer型別的句柄x_sequencer，再將m_sequencer動態轉換成子類句柄，這樣your_sequence就可以訪問your_sequencer的成員變數了，
代碼如下：
class your_sequence extends uvm_sequence #(your_transaction);
your_trasaction your_trans;
`uvm_object_utils(your_squence)
...
virtual task body();
your_sequencer x_sequencer;//宣告x_sequencer
...
$cast(x_sequencer,m_sequencer);//動態轉換
...
repeat(10)
begin
`uvm_do_with(m_trans,{your_trans.dmac==x_sequencer.dmac;
your_trans.smac==x_sequencer.smac;})//訪問your_sequencer中的變數
end
...
endclass
如此一來，快遞（your_sequence）上就有了一個標明了識訓發貨資訊（dmac和smac）的快遞面單，物流公司（driver）就可以按照快遞單來派送了，
但是每次都需要通過宣告x_sequencer，再動態轉換就像人工手寫快遞面單一樣繁瑣，因此uvm將上述程序封裝成立宏`uvm_declare_p_sequencer，以后就可以自動列印快遞面單了
3、怎么使用p_sequencer
只需要在你需要的sequence中呼叫宏uvm_declare_p_sequencer(SEQUENCER) ，uvm將自動做以下事情：
- 宣告一個x_sequencer，指向SEQUENCER（這里your_sequencer），
- 將m_sequencer動態轉換成子類句柄，
你所需要做的只是考慮需要把哪些資訊列印到快遞面單上了，
參考資料
1.《UVM實戰 卷Ⅰ》 張強著
2.《芯片驗證漫游指南——從系統理論到UVM的驗證全視界》劉斌著
3. 芯片驗證面試必考題：m_sequencer?與p_sequencer的區別是什么？https://zhuanlan.zhihu.com/p/436911218
