【牛客】6 跨時鐘域傳輸-有解無憂

VL45 異步FIFO

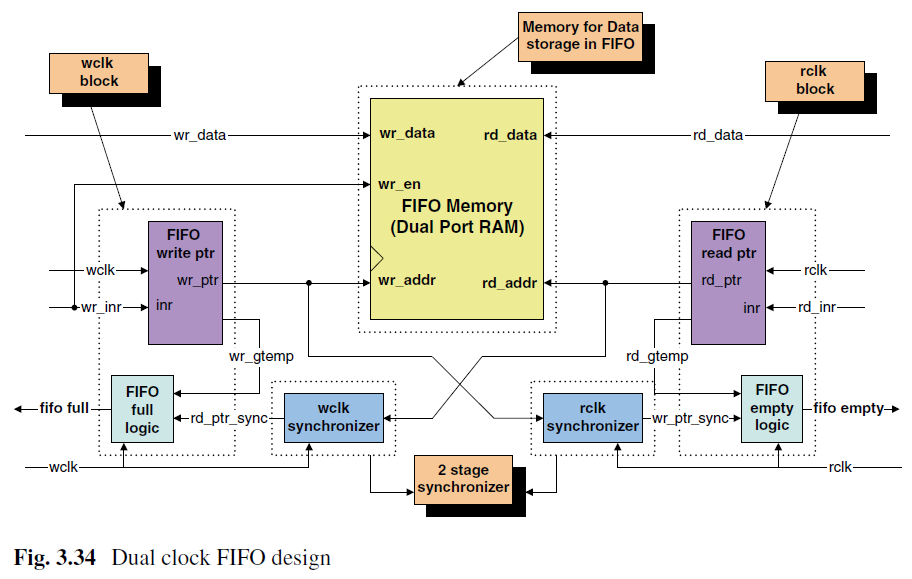

很經典的手撕題，這道題要求產生的格雷碼要在本時鐘域中打一拍，其實不打也沒關系，

主要要記住

1、bin2gray的方法：右移一位與移位前異或；

2、格雷碼比較方法：空：讀指標格雷碼和寫指標同步過來的格雷碼相同；滿：寫指標格雷碼高兩位與讀指標同步過來的格雷碼正好相反，低位相同，

`timescale 1ns/1ns

/***************************************RAM*****************************************/
module dual_port_RAM #(parameter DEPTH = 16,
                       parameter WIDTH = 8)(
     input wclk
    ,input wenc
    ,input [$clog2(DEPTH)-1:0] waddr  //深度對2取對數，得到地址的位寬，
    ,input [WIDTH-1:0] wdata          //資料寫入
    ,input rclk
    ,input renc
    ,input [$clog2(DEPTH)-1:0] raddr  //深度對2取對數，得到地址的位寬，
    ,output reg [WIDTH-1:0] rdata         //資料輸出
);

reg [WIDTH-1:0] RAM_MEM [0:DEPTH-1];

always @(posedge wclk) begin
    if(wenc)
        RAM_MEM[waddr] <= wdata;
end

always @(posedge rclk) begin
    if(renc)
        rdata <= RAM_MEM[raddr];
end

endmodule

/***************************************AFIFO*****************************************/
module asyn_fifo#(
    parameter    WIDTH = 8,
    parameter     DEPTH = 16
)(
    input                     wclk    ,
    input                     rclk    ,
    input                     wrstn    ,
    input                    rrstn    ,
    input                     winc    ,
    input                      rinc    ,
    input         [WIDTH-1:0]    wdata    ,

    output wire                wfull    ,
    output wire                rempty    ,
    output wire [WIDTH-1:0]    rdata
);
parameter ADDR_WIDTH = $clog2(DEPTH);
reg [ADDR_WIDTH:0]waddr,raddr;//多一位用于比較空滿
always@(posedge wclk or negedge wrstn)
begin
    if(~wrstn)
        waddr <= 'd0;
    else if(winc&&~wfull)
        waddr <= waddr + 1;
end
always@(posedge rclk or negedge rrstn)
begin
    if(~rrstn)
        raddr <= 'd0;
    else if(rinc&&~rempty)
        raddr <= raddr + 1;
end
reg [ADDR_WIDTH:0]waddr_gray,raddr_gray;//格雷碼
reg [ADDR_WIDTH:0]waddr_gray_sync1,raddr_gray_sync1;//打一拍后
reg [ADDR_WIDTH:0]waddr_gray_sync2,raddr_gray_sync2;//打兩拍后
/*bin2gray*/
// always@(*)
// begin
//     waddr_gray = (waddr>>1)^waddr;
//     raddr_gray = (raddr>>1)^raddr;
// end
always@(posedge wclk or negedge wrstn)
begin
    if(~wrstn)
        waddr_gray <= 'd0;
    else
        waddr_gray <= (waddr>>1)^waddr;
end
always@(posedge rclk or negedge rrstn)
begin
    if(~rrstn)
        raddr_gray <= 'd0;
    else
        raddr_gray <= (raddr>>1)^raddr;
end
/*把格雷碼打兩拍傳輸*/
always@(posedge wclk or negedge wrstn)
begin
    if(~wrstn)begin
        raddr_gray_sync1 <= 'd0;
        raddr_gray_sync2 <= 'd0;
    end else begin
        raddr_gray_sync1 <= raddr_gray;
        raddr_gray_sync2 <= raddr_gray_sync1;
    end
end
always@(posedge rclk or negedge rrstn)
begin
    if(~rrstn)begin
        waddr_gray_sync1 <= 'd0;
        waddr_gray_sync2 <= 'd0;
    end else begin
        waddr_gray_sync1 <= waddr_gray;
        waddr_gray_sync2 <= waddr_gray_sync1;
    end
end
/*空滿判斷*/
assign wfull = (waddr_gray[ADDR_WIDTH:ADDR_WIDTH-1]==~raddr_gray_sync2[ADDR_WIDTH:ADDR_WIDTH-1])&&(waddr_gray[ADDR_WIDTH-2:0]==raddr_gray_sync2[ADDR_WIDTH-2:0]);

assign rempty = (raddr_gray==waddr_gray_sync2);

dual_port_RAM #(.WIDTH(WIDTH),.DEPTH(DEPTH))
U0(
    .wclk(wclk),
    .wenc(winc&&~wfull),
    .waddr(waddr[ADDR_WIDTH-1:0]),
    .wdata(wdata),
    .rclk(rclk),
    .renc(rinc&&~rempty),
    .raddr(raddr[ADDR_WIDTH-1:0]),
    .rdata(rdata) );
endmodule

VL46 同步FIFO

比異步FIFO簡單多了，不過感覺有問題，滿之后過一個周期才會輸出滿，

`timescale 1ns/1ns
/**********************************RAM************************************/
module dual_port_RAM #(parameter DEPTH = 16,
                       parameter WIDTH = 8)(
     input wclk
    ,input wenc
    ,input [$clog2(DEPTH)-1:0] waddr  //深度對2取對數，得到地址的位寬，
    ,input [WIDTH-1:0] wdata          //資料寫入
    ,input rclk
    ,input renc
    ,input [$clog2(DEPTH)-1:0] raddr  //深度對2取對數，得到地址的位寬，
    ,output reg [WIDTH-1:0] rdata         //資料輸出
);

reg [WIDTH-1:0] RAM_MEM [0:DEPTH-1];

always @(posedge wclk) begin
    if(wenc)
        RAM_MEM[waddr] <= wdata;
end

always @(posedge rclk) begin
    if(renc)
        rdata <= RAM_MEM[raddr];
end

endmodule

/**********************************SFIFO************************************/
module sfifo#(
    parameter    WIDTH = 8,
    parameter     DEPTH = 16
)(
    input                     clk        ,
    input                     rst_n    ,
    input                     winc    ,
    input                      rinc    ,
    input         [WIDTH-1:0]    wdata    ,

    output reg                wfull    ,
    output reg                rempty    ,
    output wire [WIDTH-1:0]    rdata
);
parameter ADDR_WIDTH = $clog2(DEPTH);
reg [ADDR_WIDTH:0]waddr,raddr;//多一位用于比較空滿
always@(posedge clk or negedge rst_n)
begin
    if(~rst_n)
        waddr <= 'd0;
    else if(winc&&~wfull)
        waddr <= waddr + 1;
end
always@(posedge clk or negedge rst_n)
begin
    if(~rst_n)
        raddr <= 'd0;
    else if(rinc&&~rempty)
        raddr <= raddr + 1;
end
/*空滿判斷*/
always@(posedge clk or negedge rst_n)
begin
    if(~rst_n)begin
        wfull <= 'd0;
        rempty <= 'd0;
    end else begin
        wfull <= (waddr[ADDR_WIDTH]==~raddr[ADDR_WIDTH])&&(waddr[ADDR_WIDTH-1:0]==raddr[ADDR_WIDTH-1:0]);
        rempty <= (raddr==waddr);
    end
end

dual_port_RAM #(.WIDTH(WIDTH),.DEPTH(DEPTH))
U0(
    .wclk(clk),
    .wenc(winc&&~wfull),
    .waddr(waddr[ADDR_WIDTH-1:0]),
    .wdata(wdata),
    .rclk(clk),
    .renc(rinc&&~rempty),
    .raddr(raddr[ADDR_WIDTH-1:0]),
    .rdata(rdata) );

endmodule

參考之前看《硬體架構的藝術》寫的代碼【《硬體架構的藝術》讀書筆記】03 處理多個時鐘（2） - Magnolia666 - 博客園 (cnblogs.com)

可以提前一個周期輸出空滿，更合理，

VL47 格雷碼計數器

垃圾題目，每兩個周期加一次，看了一下題解，感覺確實用狀態機更有道理，我這樣寫本質還是一個二進制計數器，

`timescale 1ns/1ns

module gray_counter(
   input   clk,
   input   rst_n,

   output  reg [3:0] gray_out
);
reg [3:0]bin;
reg flag;
always@(posedge clk or negedge rst_n)
begin
    if(~rst_n)
        flag <= 0;
    else
        flag <= ~flag;
end
always@(posedge clk or negedge rst_n)
begin
    if(~rst_n)
        bin <= 0;
    else
        bin <= flag?bin + 1:bin;
end
always@(*)
begin
    gray_out = (bin>>1)^bin;
end
endmodule

VL48 多bit MUX同步器

題目大概意思是通過MUX把四位資料從時鐘域a同步到時鐘域b，感覺怪怪的，，，，

看了一下要把資料和使能在時鐘域a打一拍，再把使能信號在時鐘域b打兩拍控制MUX選通data信號，

`timescale 1ns/1ns

module mux(
    input                 clk_a    ,
    input                 clk_b    ,
    input                 arstn    ,
    input                brstn   ,
    input        [3:0]    data_in    ,
    input               data_en ,

    output reg  [3:0]     dataout
);
reg [3:0]data_in_rega;
reg data_en_rega;
always@(posedge clk_a or negedge arstn)
begin
    if(~arstn)begin
        data_en_rega <= 0;
        data_in_rega <= 0;
    end else begin
        data_en_rega <= data_en;
        data_in_rega <= data_in;
    end
end

reg data_en_regb1;
reg data_en_regb2;
always@(posedge clk_b or negedge brstn)
begin
    if(~brstn)begin
        data_en_regb1 <= 0;
        data_en_regb2 <= 0;
    end else begin
        data_en_regb1 <= data_en_rega;
        data_en_regb2 <= data_en_regb1;
    end
end
always@(posedge clk_b or negedge brstn)
begin
    if(~brstn)begin
        dataout <= 0;
    end else begin
        dataout <= data_en_regb2?data_in_rega:dataout;
    end
end
endmodule

VL49 脈沖同步電路

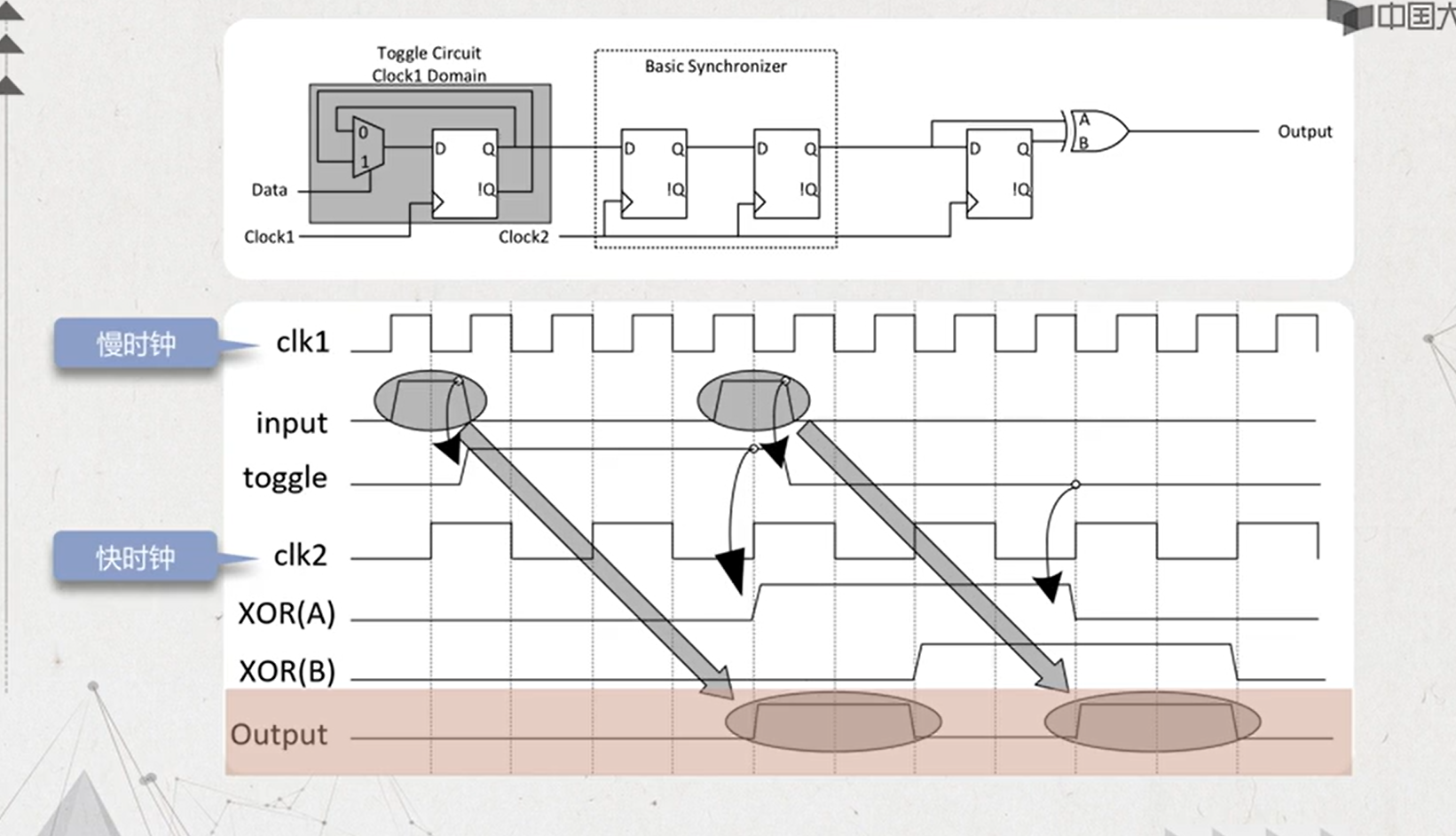

邸志雄的課里看到過，參考芯動力——硬體加速設計方法_西南交通大學_中國大學MOOC(慕課) (icourse163.org)

`timescale 1ns/1ns

module pulse_detect(
    input                 clk_fast    ,
    input                 clk_slow    ,
    input                 rst_n        ,
    input                data_in        ,

    output               dataout
);
reg toggle;
always@(posedge clk_fast or negedge rst_n)
begin
    if(~rst_n)
        toggle <= 1'b0;
    else
        toggle <= data_in?(~toggle):toggle;
end
reg data_syn0,data_syn1,data_syn2;
always@(posedge clk_slow or negedge rst_n)
begin
    if(~rst_n)begin
        data_syn0 <= 1'b0;
        data_syn1 <= 1'b0;
        data_syn2 <= 1'b0;
    end else begin
        data_syn0 <= toggle;
        data_syn1 <= data_syn0;
        data_syn2 <= data_syn1;
    end
end
assign dataout = data_syn2^data_syn1;
endmodule
