【深入淺出 Yarn 架構與實作】5-2 Yarn 三種調度器-有解無憂

本篇文章將深入介紹 Yarn 三種調度器，Yarn 本身作為資源管理和調度服務，其中的資源調度模塊更是重中之重，下面將介紹 Yarn 中實作的調度器功能，以及內部執行邏輯，

一、簡介

Yarn 最主要的功能就是資源管理與分配，本篇文章將對資源分配中最核心的組件調度器（Scheduler）進行介紹，
調度器最理想的目標是有資源請求時，立即滿足，然而由于物理資源是有限的，就會存在資源如何分配的問題，針對不同資源需求量、不同優先級、不同資源型別等，很難找到一個完美的策略可以解決所有的應用場景，因此，Yarn提供了多種調度器和可配置的策略供我們選擇，
Yarn 資源調度器均實作 ResourceScheduler 介面，是一個插拔式組件，用戶可以通過配置引數來使用不同的調度器，也可以自己按照介面規范撰寫新的資源調度器，在 Yarn 中默認實作了三種調速器：FIFO Scheduler 、Capacity Scheduler、Fair Scheduler，

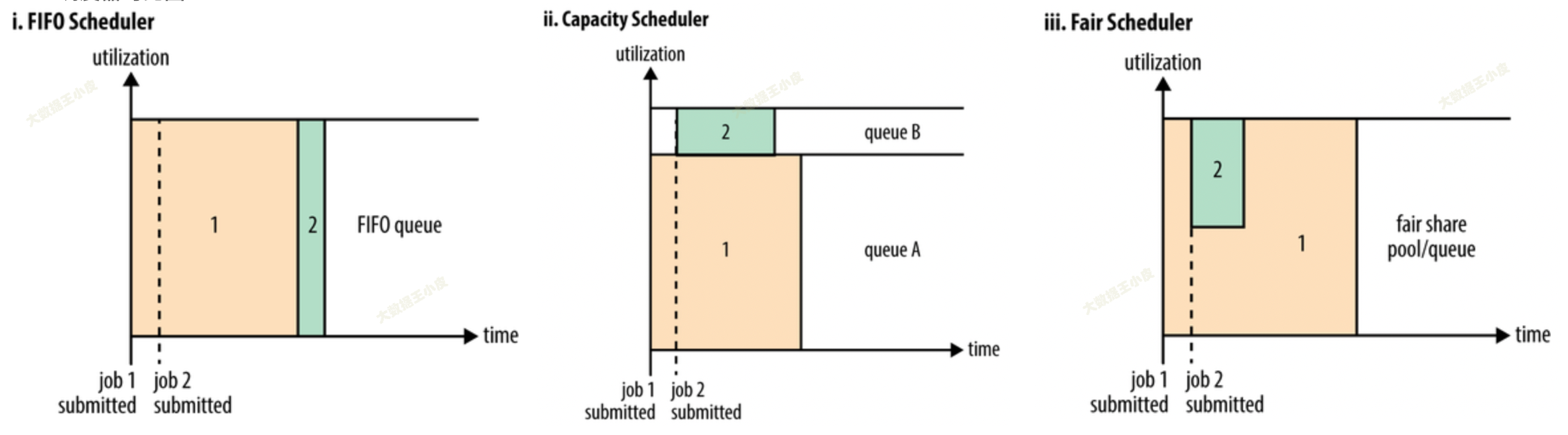

官方對三種調度器的介紹圖，看個大概意思就行，隨著調度器的不斷更新迭代，這個圖不再符合當下的情況，

二、FIFO

最簡單的一個策略，僅做測驗用，
用一個佇列來存盤提交等待的任務，先提交的任務就先分資源，有剩余的資源就給后續排隊等待的任務，沒有資源了后續任務就等著之前的任務釋放資源，
優點：
簡單，開箱即用，不需要額外的配置，早些版本的 Yarn 用 FIFO 作為默認調度策略，后續改為 CapacityScheduler 作為默認調度策略，
缺點：
除了簡單外都是缺點，無法配置你各種想要的調度策略（限制資源量、限制用戶、資源搶奪等），

三、CapacityScheduler

一）CS 簡介

Capacity Scheduler（后以 CS 簡寫代替）以佇列為單位劃分資源，會給每個佇列配置最小保證資源和最大可用資源，最小配置資源保證佇列一定能拿到這么多資源，有空閑可共享給其他佇列使用；最大可用資源限制佇列最多能使用的資源，防止過度消耗，

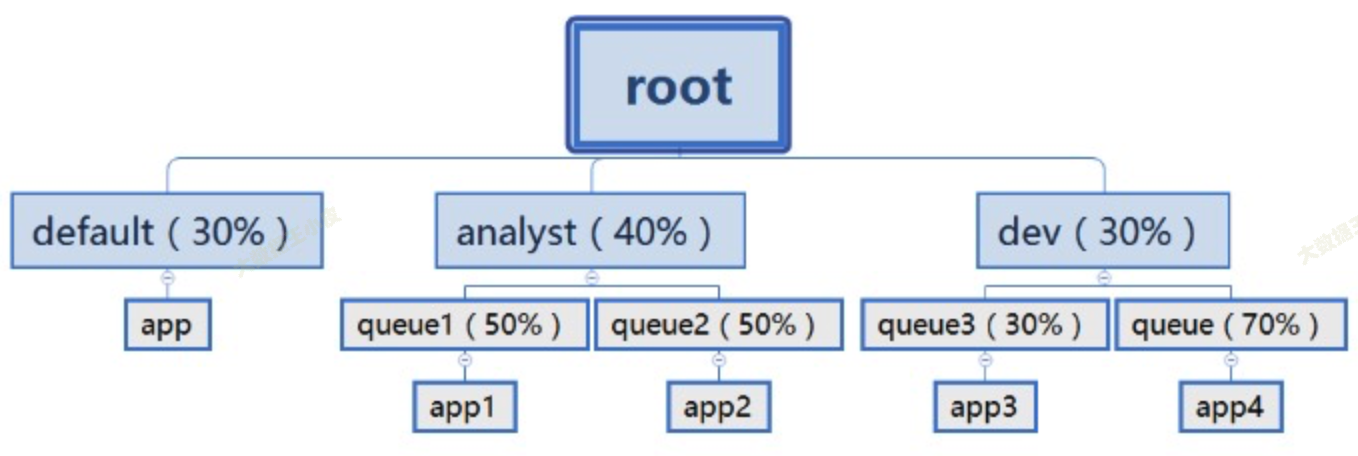

佇列內部可以再嵌套，形成層級結構，佇列內資源默認采用 FIFO 的方式分配，如下圖所示，

優點：

佇列最低資源保障，防止小應用餓死；
空閑容量共享，當佇列配置資源有空閑時可共享給其他佇列使用

缺點：

佇列配置繁瑣，父佇列、子佇列都要單獨配置優先級、最大資源、最小資源、用戶最大資源、用戶最小資源、用戶權限配置等等，工程中會寫個程式，自動生成該配置；

二）CS 特征

分層佇列 (Hierarchical Queues)：支持佇列分層結構，子佇列可分配父佇列可用資源，
容量保證 (Capacity Guarantees)：每個佇列都會配置最小容量保證，當集群資源緊張時，會保證每個佇列至少能分到的資源，
彈性 (Elasticity)：當佇列配置資源有空閑時，可以分配給其他有資源需求的佇列，當再次需要這些資源時可以搶奪回這些資源，
安全性 (Security)：每個佇列都有嚴格的 ACL，用于控制哪些用戶可以向哪些佇列提交應用程式，
多租戶 (Multi-tenancy)：提供全面的限制以防止單個應用程式、用戶和佇列從整體上獨占佇列或集群的資源，
優先級調度 (Priority Scheduling)：此功能允許以不同的優先級提交和調度應用程式，同時佇列間也支持優先級配置（2.9.0 后支持），
絕對資源配置 (Absolute Resource Configuration)：管理員可以為佇列指定絕對資源，而不是提供基于百分比的值（3.1.0 后支持），
資源池配置：可將 NodeManager 分割到不同的資源池中，資源池中配置佇列，進行資源隔離，同時資源池有共享和獨立兩種模式，在共享情況下，多余的資源會共享給 default 資源池，

三）CS 配置

假設佇列層級如下：

root
├── prod
└── dev
    ├── eng
    └── science

可以通過配置 capacity-scheduler.xml 來實作：

<configuration>
  <property>
    <name>yarn.scheduler.capacity.root.queues</name>
    <value>prod,dev</value>
  </property>

  <property>
    <name>yarn.scheduler.capacity.root.dev.queues</name>
    <value>eng,science</value>
  </property>

  <property>
    <name>yarn.scheduler.capacity.root.prod.capacity</name>
    <value>40</value>
  </property>

  <property>
    <name>yarn.scheduler.capacity.root.dev.capacity</name>
    <value>60</value>
  </property>

  <property>
    <name>yarn.scheduler.capacity.root.dev.eng.capacity</name>
    <value>50</value>
  </property>

  <property>
    <name>yarn.scheduler.capacity.root.dev.science.capacity</name>
    <value>50</value>
  </property>
</configuration>

除了容量配置外，還可以配置單個用戶或者程式能夠使用的最大資源數，同時可以運行幾個應用，權限ACL控制等，不是本篇重點，不再展開，可參考：cloudera - Capacity Scheduler、Hadoop doc - Capacity Scheduler、Hadoop: Capacity Scheduler yarn容量調度配置，

四）CS 實作

這里僅關注 CS 資源分配的程序，
CS 分配的是各 NM 節點上的空閑資源，NM 資源匯報請到之前的文章《4-3 RM 管理 NodeManager》中了解，

1、資源請求描述

AM 通過心跳匯報資源請求，包含的資訊如下，

message ResourceRequestProto {
  optional PriorityProto priority = 1;  // 優先級
  optional string resource_name = 2;		// 期望資源所在節點或機架
  optional ResourceProto capability = 3;	// 資源量
  optional int32 num_containers = 4;		// Container 數目
  optional bool relax_locality = 5 [default = true]; 	// 是否松弛本地性
  optional string node_label_expression = 6;	// 所在資源池
}

2、資源更新入口

NM 發送心跳給 RM 后，RM 會發送 NODE_UPDATE 事件，這個事件會由 CapacityScheduler 進行處理，

    case NODE_UPDATE:
    {
      NodeUpdateSchedulerEvent nodeUpdatedEvent = (NodeUpdateSchedulerEvent)event;
      RMNode node = nodeUpdatedEvent.getRMNode();
      setLastNodeUpdateTime(Time.now());
      nodeUpdate(node);
      if (!scheduleAsynchronously) {
        // 重點
        allocateContainersToNode(getNode(node.getNodeID()));
      }
    }

重點在 allocateContainersToNode()，內部邏輯如下：

從根佇列往下找，找到 most 'under-served' 佇列（即已分配資源/配置資源最小的）；
先滿足已經預留資源（RESERVED）的容器
再處理未預留的資源請求，如果資源不夠，則進行 RESERVE，等待下次分配

這里有個預留的概念（之后會有文章專門介紹 reserve 機制）：

RESERVED 是為了防止容器餓死；
傳統調度：比如一堆 1G 和 2G 的容器請求，當前集群全被 1G 的占滿了，當一個 1G 的容器完成后，下一個還是會調度 1G，因為 2G 資源不夠；
RESERVED 就是為了防止這種情況發生，所以先把這個資源預留出來，誰也別用，等下次有資源了再補上，直到滿足這個容器資源請求，

四、FairScheduler

一、Fair 簡介

同 Capacity Seheduler 類似，Fair Scheduler 也是一個多用戶調度器，它同樣添加了多層級別的資源限制條件以更好地讓多用戶共享一個 Hadoop 集群，比如佇列資源限制、用戶應用程式數目限制等，

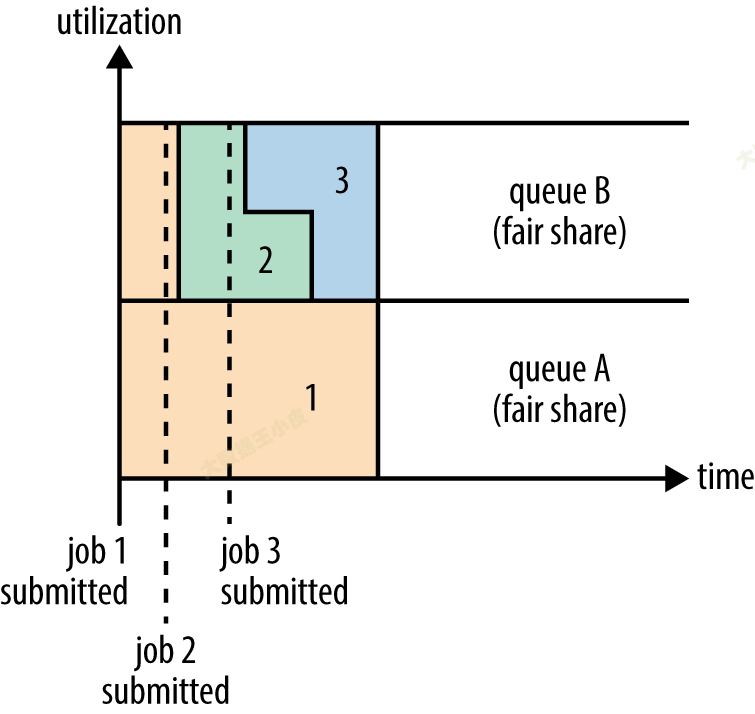

在 Fair 調度器中，我們不需要預先占用一定的系統資源，Fair 調度器會為所有運行的 job 動態的調整系統資源，如下圖所示，當第一個大 job 提交時，只有這一個 job 在運行，此時它獲得了所有集群資源；當第二個小任務提交后，Fair 調度器會分配一半資源給這個小任務，讓這兩個任務公平的共享集群資源，

Fair 調度器的設計目標是為所有的應用分配公平的資源（對公平的定義可以通過引數來設定），
優點：

分配給每個應用程式的資源取決于其優先級；
它可以限制特定池或佇列中的并發運行任務，

二）Fair 特征

公平調度器，就是能夠共享整個集群的資源
不用預先占用資源，每一個作業都是共享的
每當提交一個作業的時候，就會占用整個資源，如果再提交一個作業，那么第一個作業就會分給第二個作業一部分資源，第一個作業也就釋放一部分資源，再提交其他的作業時，也同理，也就是說每一個作業進來，都有機會獲取資源，
權重屬性，并把這個屬性作為公平調度的依據，如把兩個佇列權重設為 2 和 3，當調度器分配集群 40:60 資源給兩個佇列時便視作公平，
每個佇列內部仍可以有不同的調度策略，佇列的默認調度策略可以通過頂級元素進行配置，如果沒有配置，默認采用公平調度，

三）Fair 配置

在 FairScheduler 中是通過在 fair-scheduler.xml 中配置佇列權重，來實作「公平」的，
計算時是看（當前佇列權重 / 總權重）得到當前佇列能分得資源的百分比，
更詳細引數配置，可參考：Yarn 調度器Scheduler詳解

<queue name="first">
  <minResources>512mb, 4vcores</minResources>
  <maxResources>30720nb, 30vcores</maxResources>
  <maxRunningApps>100</maxRunningApps>
  <schedulingMode>fair</schedulingMode>
  <weight>2.0</weight>
</queue>

<queue name="second">
  <minResources>512mb, 4vcores</minResources>
  <maxResources>30720nb, 30vcores</maxResources>
  <maxRunningApps>100</maxRunningApps>
  <schedulingMode>fair</schedulingMode>
  <weight>1.0</weight>
</queue>

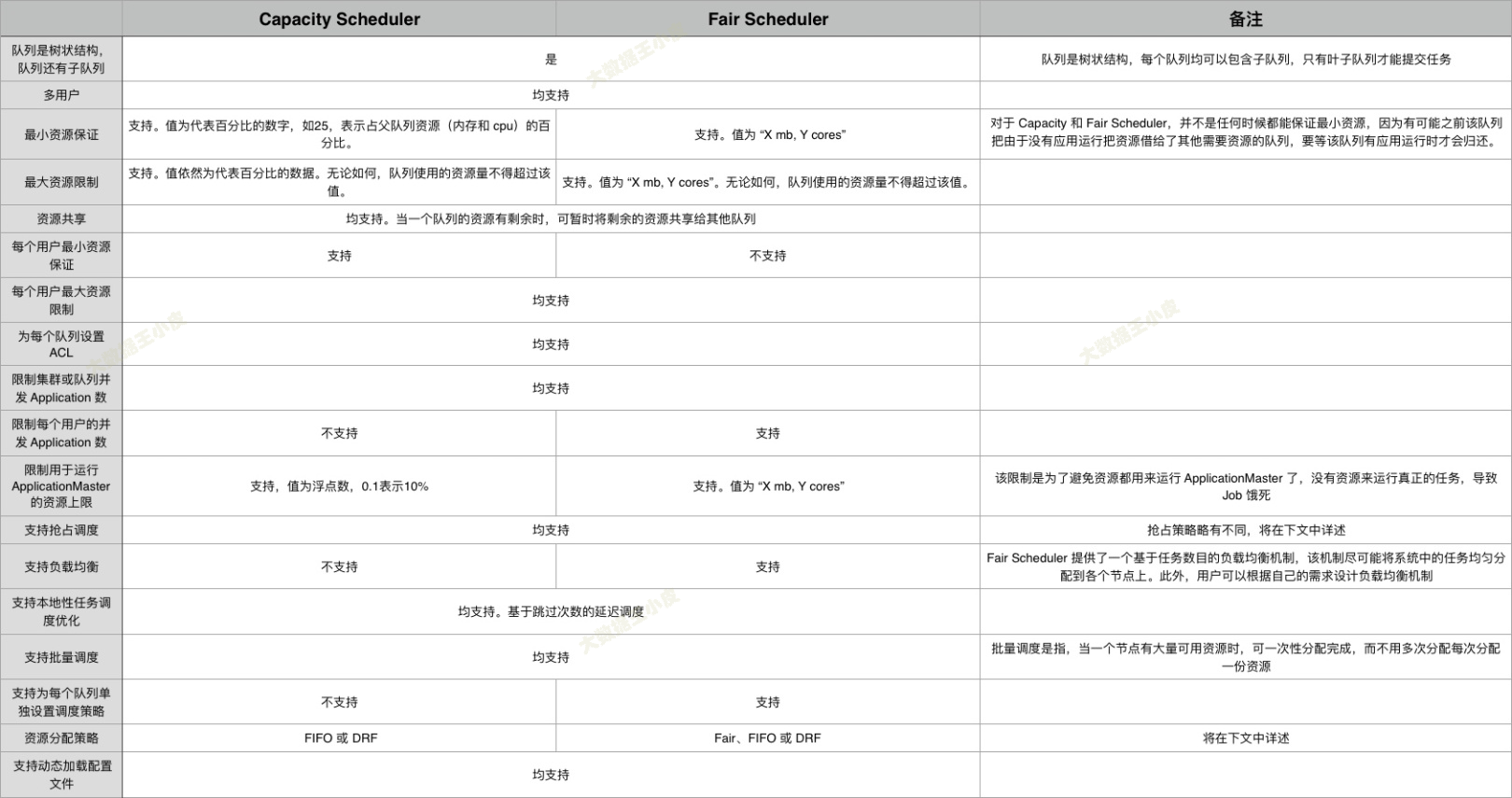

五、Fair Scheduler與Capacity Scheduler區別

相同點

都支持多用戶多佇列，即：適用于多用戶共享集群的應用環境
都支持層級佇列
支持配置動態修改，更好的保證了集群的穩定運行，
均支持資源共享，即某個佇列中的資源有剩余時，可共享給其他缺資源的佇列
單個佇列均支持優先級和FIFO調度方式

不同點

Capacity Scheduler的調度策略是，可以先選擇資源利用率低的佇列，然后在佇列中通過FIFO或DRF進行調度，
Fair Scheduler的調度策略是，可以使用公平排序演算法選擇佇列，然后再佇列中通過Fair（默認）、FIFO或DRF的方式進行調度，

六、小結

本篇介紹了 Yarn 中組重要的資源調度模塊 ResourceScheduler，作為一個可插拔組件，默認有三種實作方式 Fifo、CapacityScheduler、FairScheduler，
文中對三個調度器的功能、特征、配置、實作進行了較為詳細的分析，各位同學若對其中實作細節有興趣可深入原始碼，進一步探究，

參考文章：
YARN Capacity Scheduler (容量調度器) 不完全指南 | Bambrow's Blog - 對 CS 中配置屬性有較詳細講解
Capacity Scheduler - vs - Fair Scheduler
Yarn 調度器Scheduler詳解 - 對 Fair 佇列配置有較詳細講解
YARN調度器(Scheduler)詳解
詳解Yarn中三種資源調度器（FIFO Scheduler、Capacity Scheduler、Fair Scheduler）和配置自定義佇列實作任務提交不同佇列
Yarn Fair Scheduler詳解 - 原始碼分析
Yarn原始碼分析6-Reserve機制 | 亞坤的博客 (yoelee.github.io)
YARN資源調度原理剖析
Hadoop 三大調度器原始碼分析及撰寫自己的調度器
