TiDB 基礎使用

TiDB dashboard使用

TiDB Dashboard 是 TiDB 自 4.0 版本起提供的圖形化界面，可用于監控及診斷 TiDB 集群，TiDB Dashboard 內置于 TiDB 的 PD 組件中，無需獨立部署，

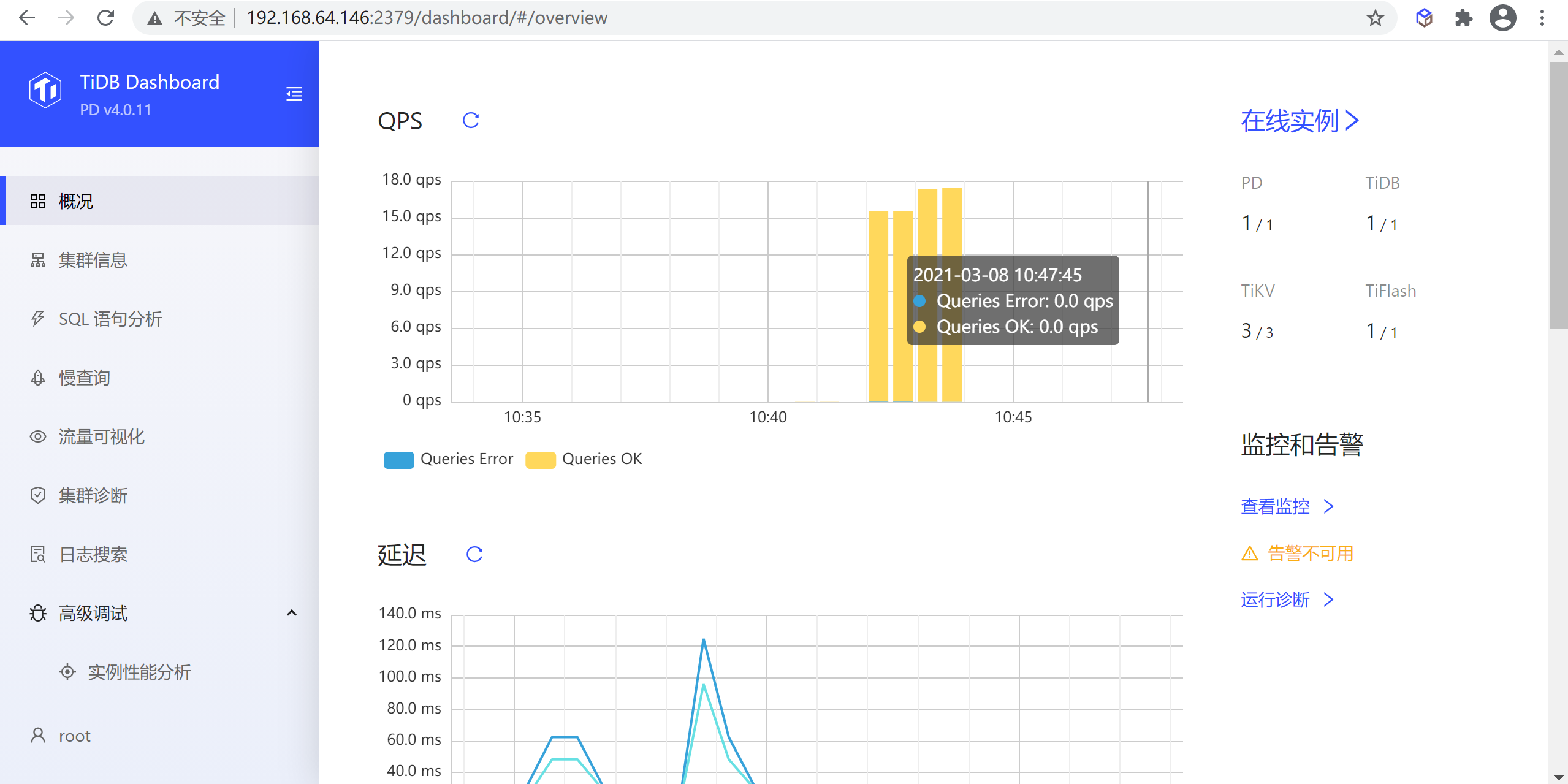

集群概況

查看集群整體 QPS 數值、執行耗時、消耗資源最多的幾類 SQL 陳述句等概況資訊，

該頁面顯示了整個集群的概況，包含以下資訊：

• 整個集群的 QPS
• 整個集群的查詢延遲
• 最近一段時間內累計耗時最多的若干 SQL 陳述句
• 最近一段時間內運行時間超過一定閾值的慢查詢
• 各個實體的節點數和狀態
• 監控及告警資訊

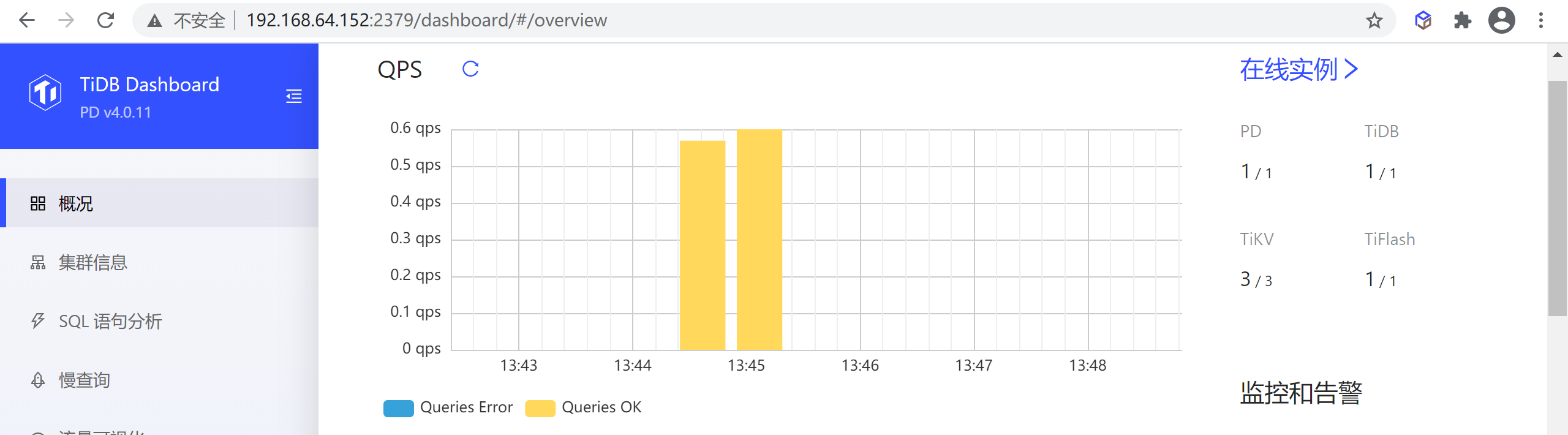

QPS

該區域顯示最近一小時整個集群的每秒成功和失敗查詢數量

注意：該功能僅在部署了 Prometheus 監控組件的集群上可用，未部署監控組件的情況下會顯示為失敗，

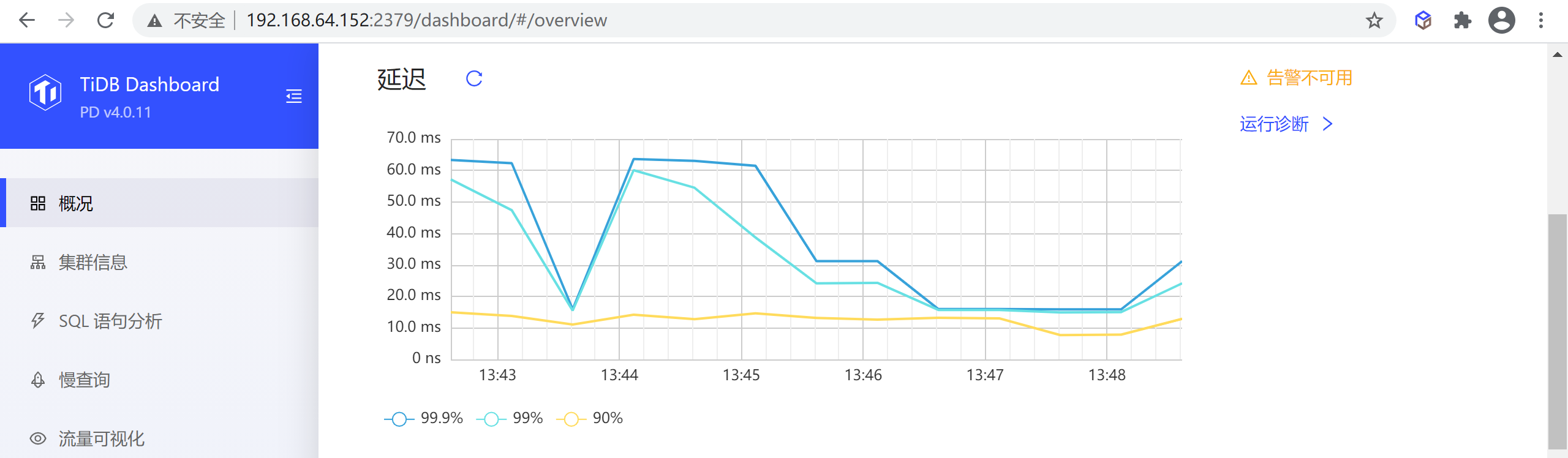

延遲

該區域顯示最近一小時整個集群中 99.9%、99% 和 90% 查詢的延遲：

注意：該功能僅在部署了 Prometheus 監控組件的集群上可用，未部署監控組件的情況下會顯示為失敗，

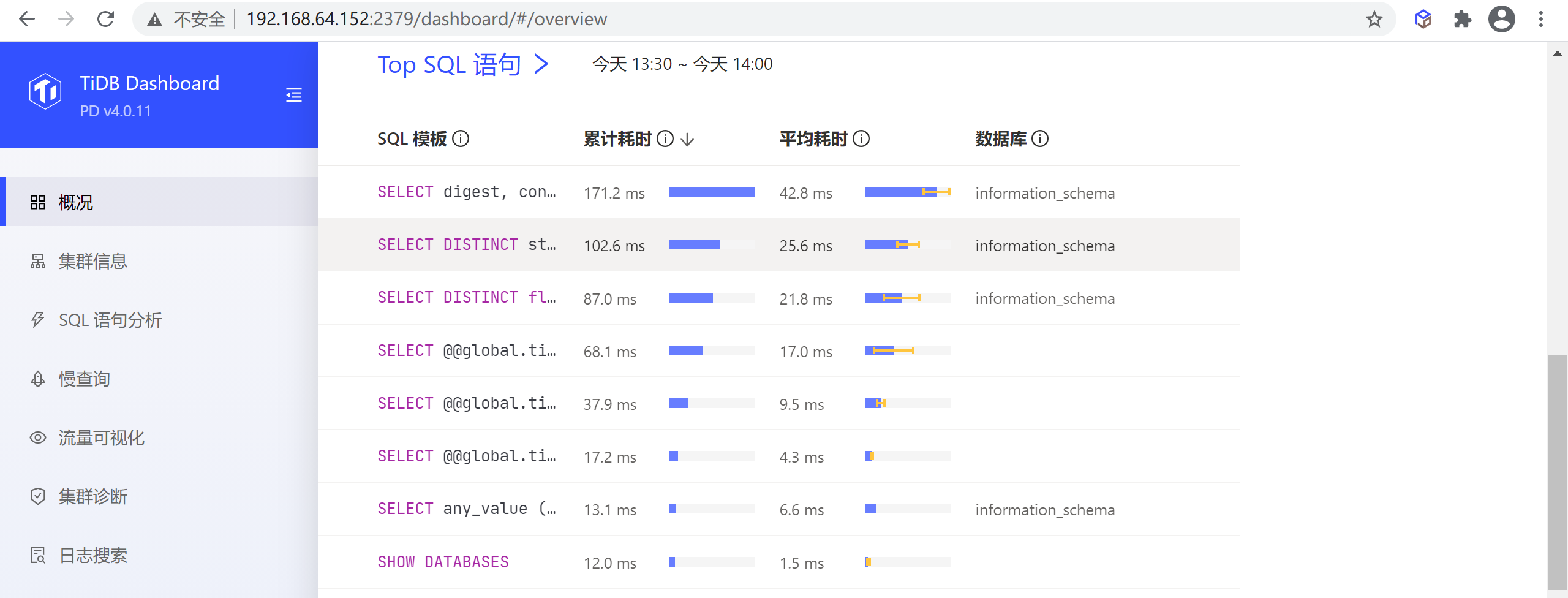

Top SQL 陳述句

該區域顯示最近一段時間內整個群集中累計耗時最長的 10 類 SQL 陳述句，查詢引數不一樣但結構一樣的 SQL 會歸為同一類 SQL 陳述句，在同一行中顯示

注意：該功能僅在開啟了 SQL 陳述句分析功能的集群上可用，

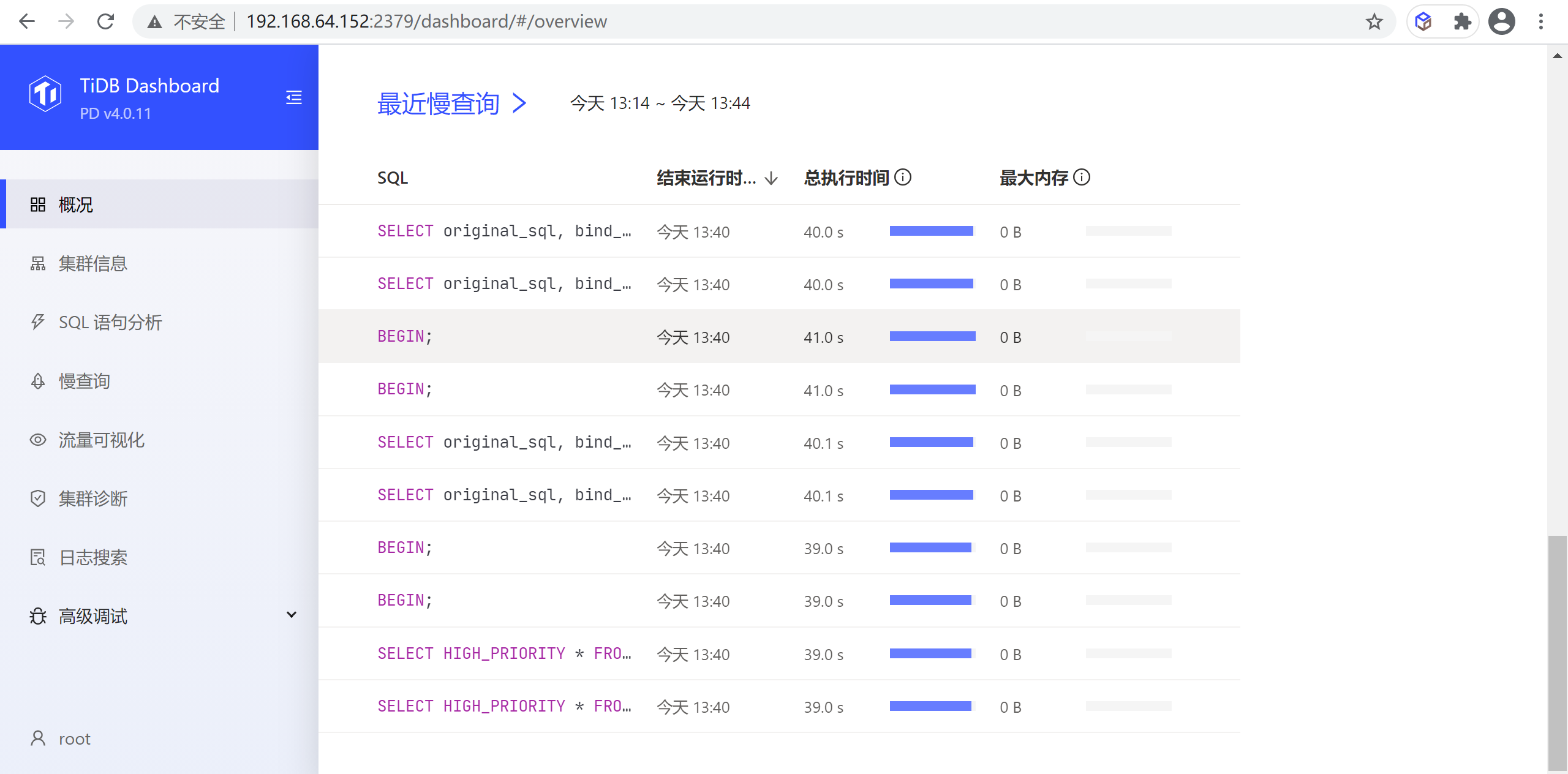

最近的慢查詢

該區域默認顯示最近 30 分鐘內整個集群中最新的 10 條慢查詢

默認情況下運行時間超過 300ms 的SQL 查詢即會被計為慢查詢并顯示在該表格中，

集群資訊

該頁面上允許用戶查看整個集群中 TiDB、TiKV、PD、TiFlash 組件的運行狀態及其所在主機的運行狀態，

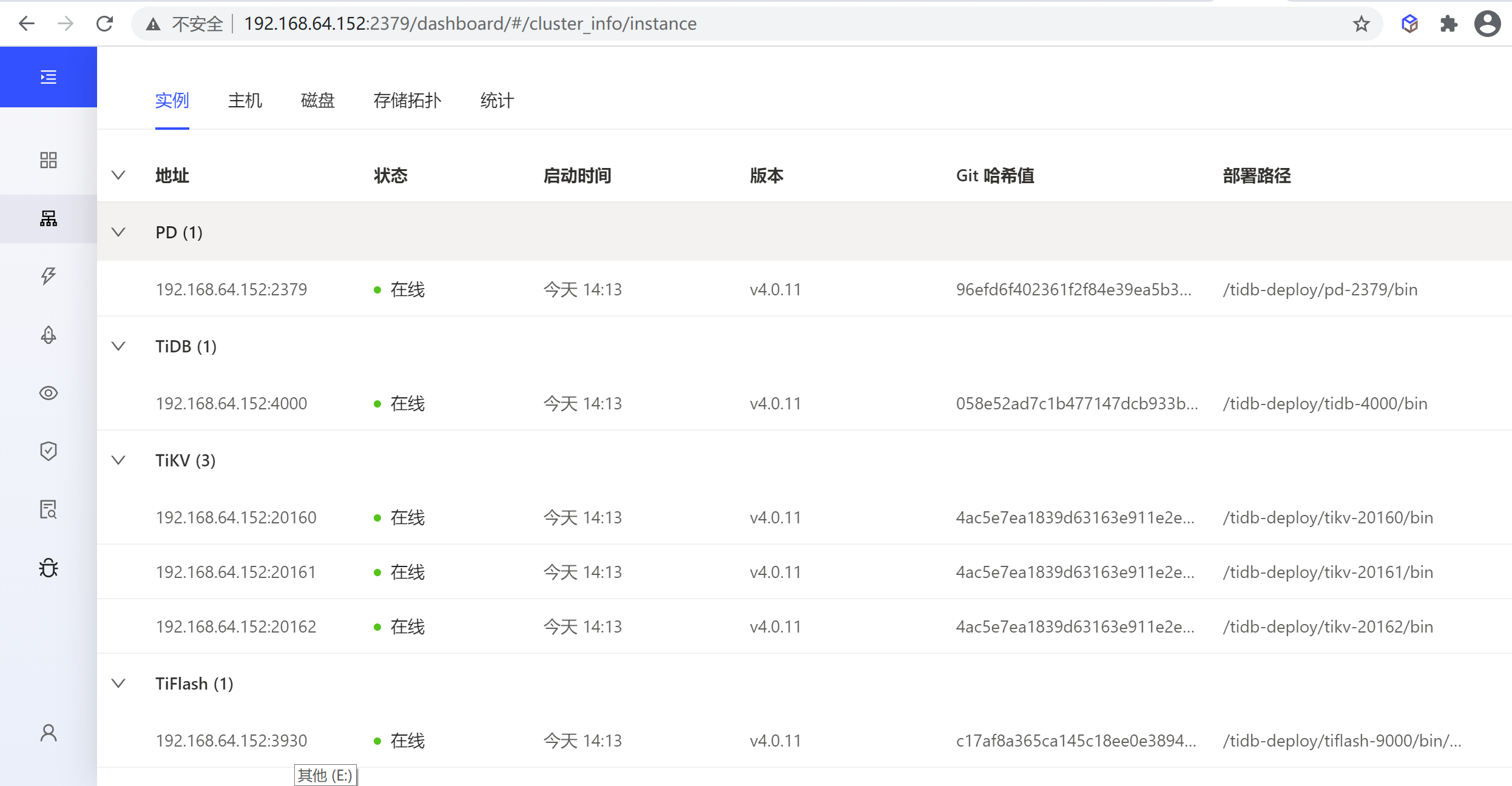

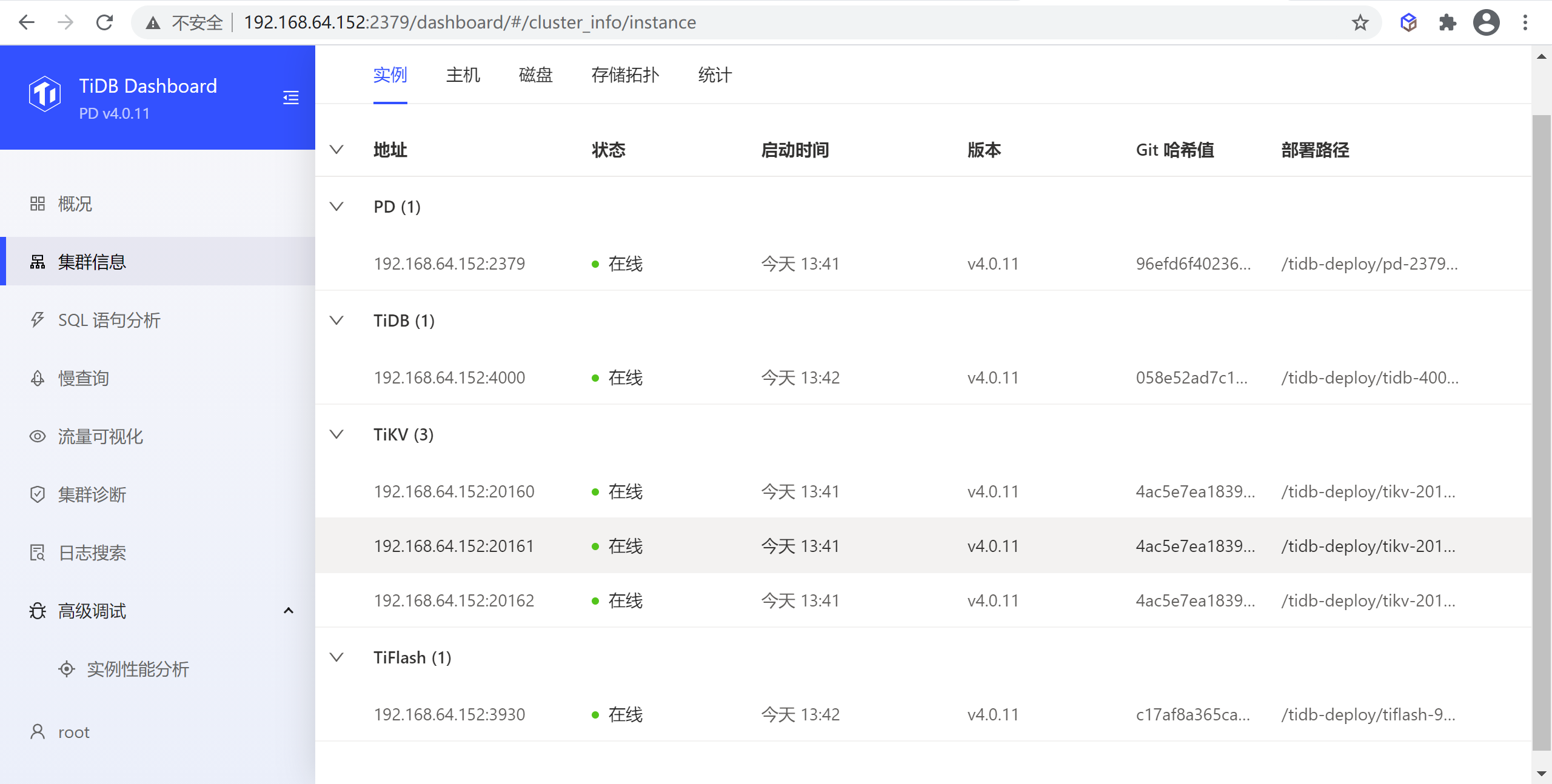

實體串列

實體串列列出了該集群中 TiDB、TiKV、PD 和 TiFlash 組件所有實體的概況資訊，

表格列解釋

表格包含以下列：

• 地址：實體地址
• 狀態：實體的運行狀態
• 啟動時間：實體的啟動時間
• 版本：實體版本號
• 部署路徑：實體二進制檔案所在目錄路徑
• Git 哈希值：實體二進制對應的 Git 哈希值

實體狀態解釋

實體的運行狀態有：

• 在線 (Up)：實體正常運行，
• 離線 (Down) 或無法訪問 (Unreachable)：實體未啟動或對應主機存在網路問題，
• 已縮容下線 (Tombstone)：實體上的資料已被完整遷出并縮容完畢，僅 TiKV 或 TiFlash 實體存在該狀態，
• 下線中 (Offline)：實體上的資料正在被遷出并縮容，僅 TiKV 或 TiFlash 實體存在該狀態，
• 未知 (Unknown)：未知的實體運行狀態，

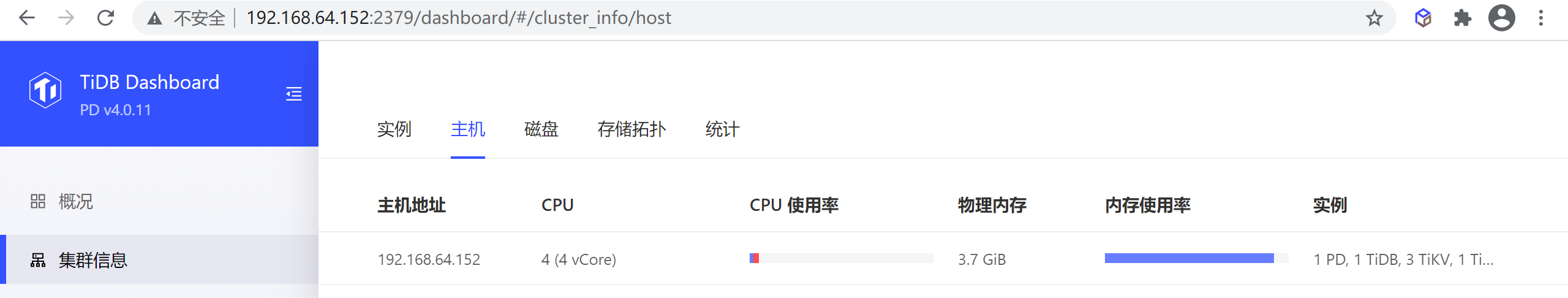

主機串列

主機串列列出了該集群中 TiDB、TiKV、PD 和 TiFlash 組件所有實體對應主機的運行情況，

表格列解釋

表格包含以下列：

• 地址：主機 IP 地址
• CPU：主機 CPU 邏輯核心數
• CPU 使用率：主機當前 1 秒的用戶態和內核態 CPU 使用率
• 物理記憶體：主機總計的物理記憶體大小
• 記憶體使用率：主機當前記憶體使用率
• 部署磁盤：主機上運行實體所在磁盤的檔案系統和磁盤掛載路徑
• 磁盤使用率：主機上運行實體所在磁盤的空間使用率

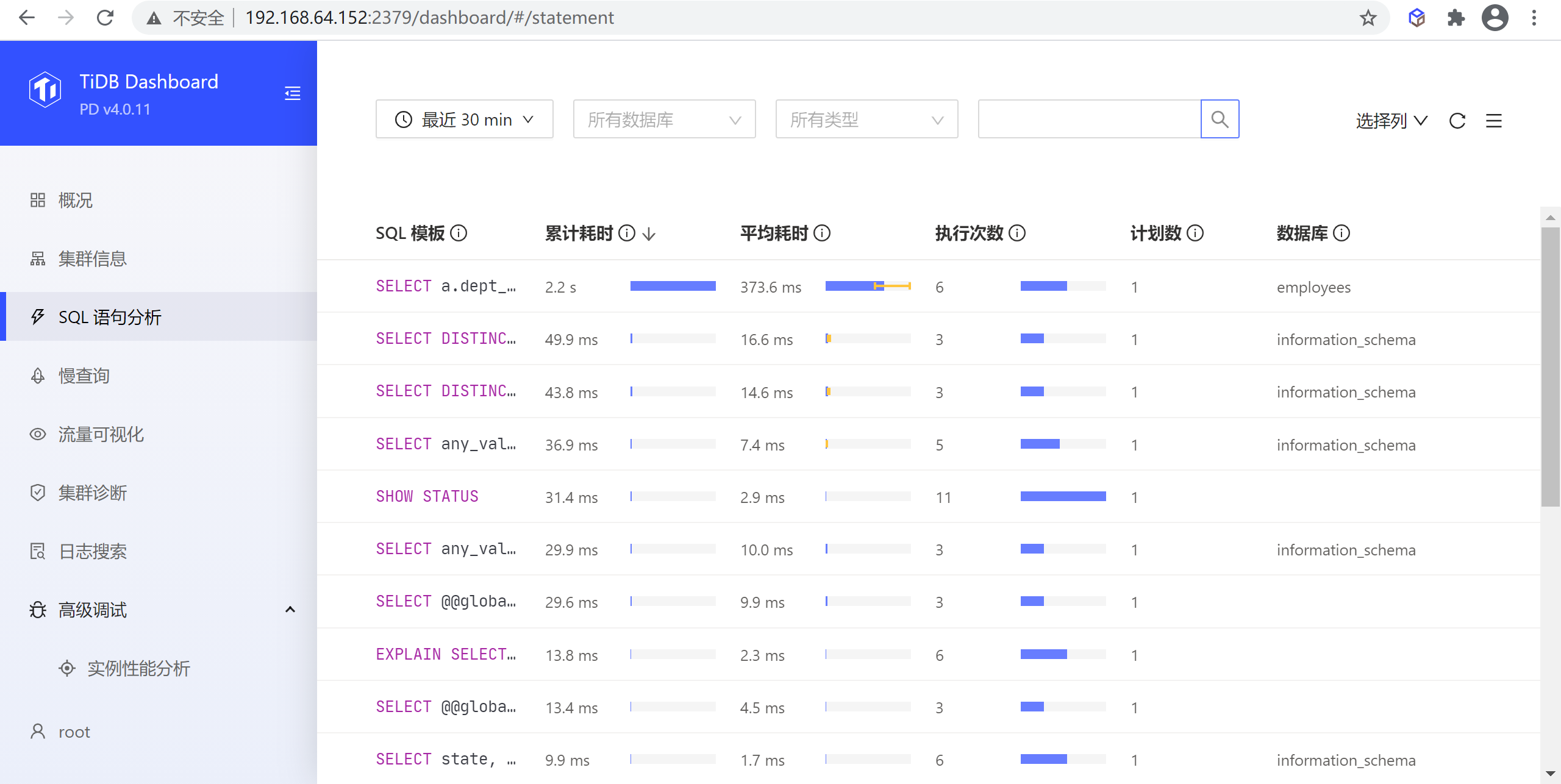

SQL陳述句分析

該頁面可以查看所有 SQL 陳述句在集群上執行情況，常用于分析總耗時或單次耗時執行耗時較長的 SQL 陳述句，

執行串列頁

在該頁面中，結構一致的 SQL 查詢（即使查詢引數不一致）都會被歸為同一個 SQL 陳述句，例如 SELECT * FROM employee WHERE id IN (1, 2, 3) 和 select * from EMPLOYEE where ID in (4, 5) 都屬于同一 SQL 陳述句 select * from employee where id in (...)，

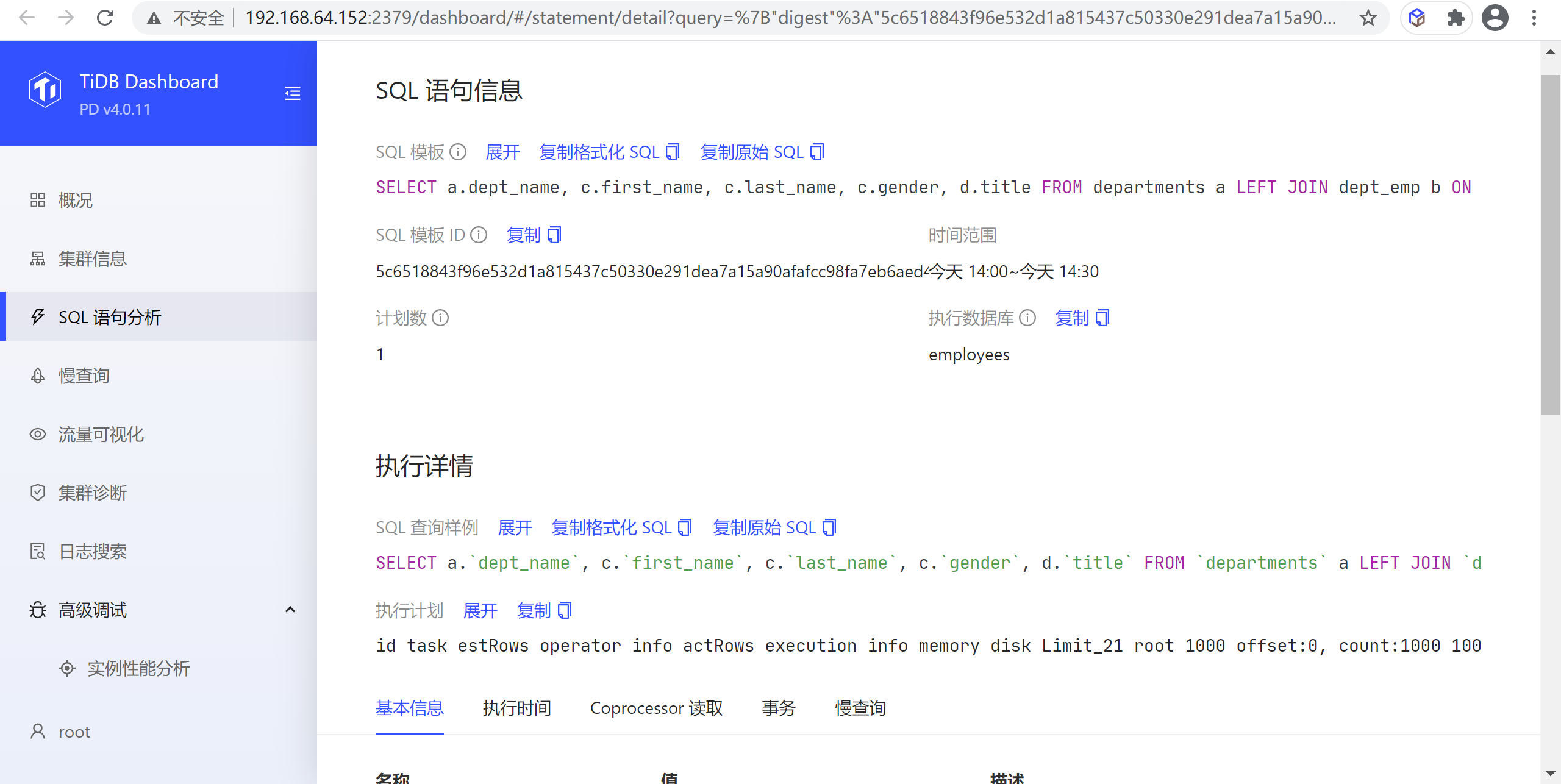

執行詳情頁面

在串列中點擊任意一行可以進入該 SQL 陳述句的詳情頁查看更詳細的資訊，這此資訊包括三大部分：

• SQL 陳述句概況：包括 SQL 模板，SQL 模板 ID，當前查看的時間范圍，執行計劃個數以及執行所在的資料庫（下圖區域 1）
• 執行計劃串列：如果該 SQL 陳述句有多個執行計劃，則顯示該串列，可以選擇不同的執行計劃，在串列下方會顯示選中的執行計劃詳情；如果只有一個執行計劃，則該串列不顯示（下圖區域 2）
• 執行計劃詳情：顯示選中的執行計劃的詳細資訊，具體見下一小節（下圖區域 3）

慢查詢

該頁面上能檢索和查看集群中所有慢查詢，

默認情況下，執行時間超過 300ms 的 SQL 查詢就會被視為慢查詢，被記錄到慢查詢日志中，并可通過本功能對記錄到的慢查詢進行查詢，可調整 tidb_slow_log_threshold SESSION 變數或 TiDB slow-threshold 引數調整慢查詢閾值，

若關閉了慢查詢日志，則本功能不可用，慢查詢日志默認開啟，可通過修改 TiDB 配置 enable-slow-log 開啟或禁用，

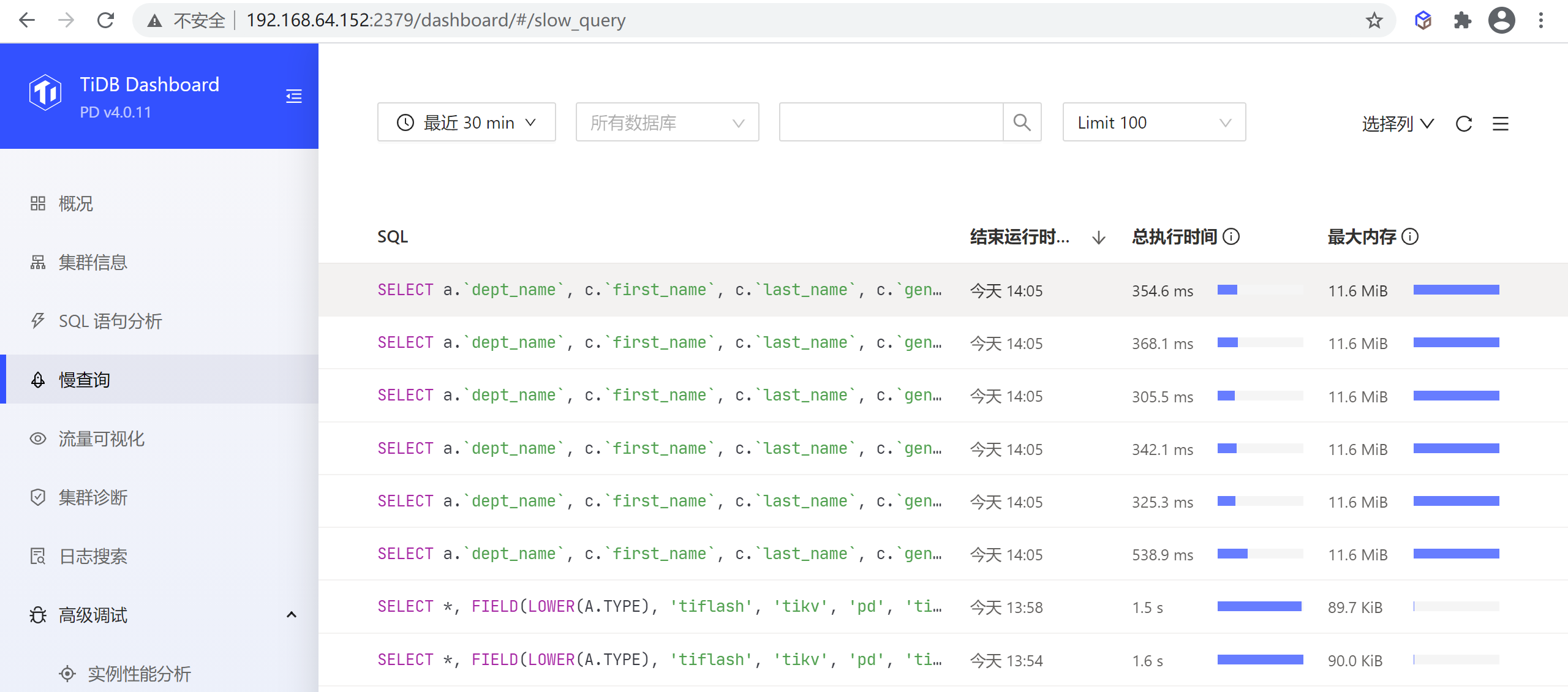

慢查詢串列頁

可按時間范圍、慢查詢陳述句關聯的資料庫、SQL 關鍵字、SQL 型別、顯示的慢查詢陳述句數量等條件過濾，篩選慢查詢句，如下所示，默認顯示 30 分鐘內最近 100 條慢查詢，

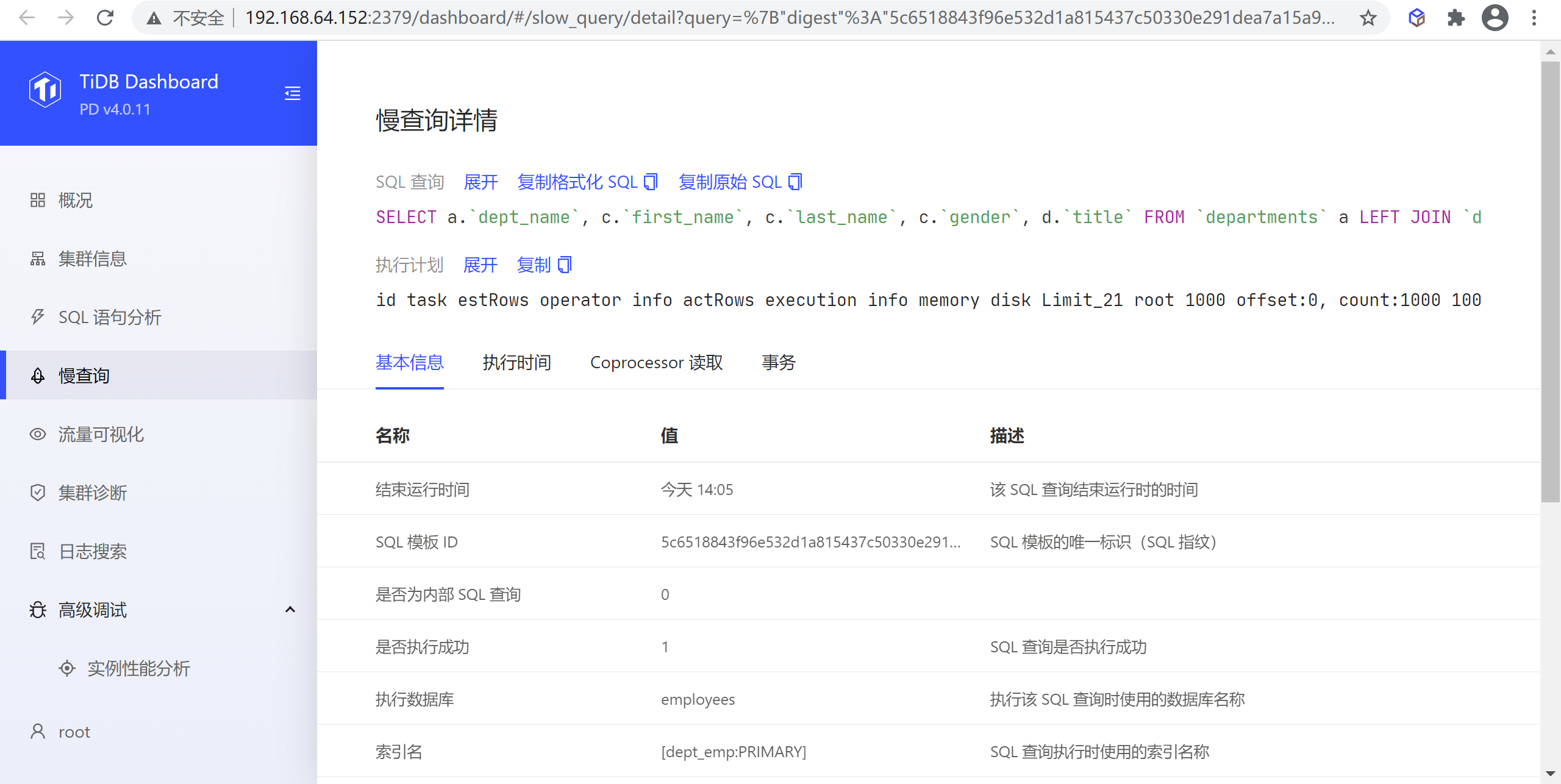

查看執行詳情

在串列中點擊任意一行可以顯示該慢查詢的詳細執行資訊，包含：

• SQL：慢查詢 SQL 文本（
• 執行計劃：慢查詢的執行計劃
• 其他分類好的 SQL 執行資訊

點擊展開 (Expand) 鏈接可以展開相應項的完整內容，點擊復制 (Copy) 鏈接可以復制完整內容到剪貼板，

集群診斷頁面

集群診斷是在指定的時間范圍內，對集群可能存在的問題進行診斷，并將診斷結果和一些集群相關的負載監控資訊匯總成一個診斷報告，診斷報告是網頁形式，通過瀏覽器保存后可離線瀏覽和傳閱，

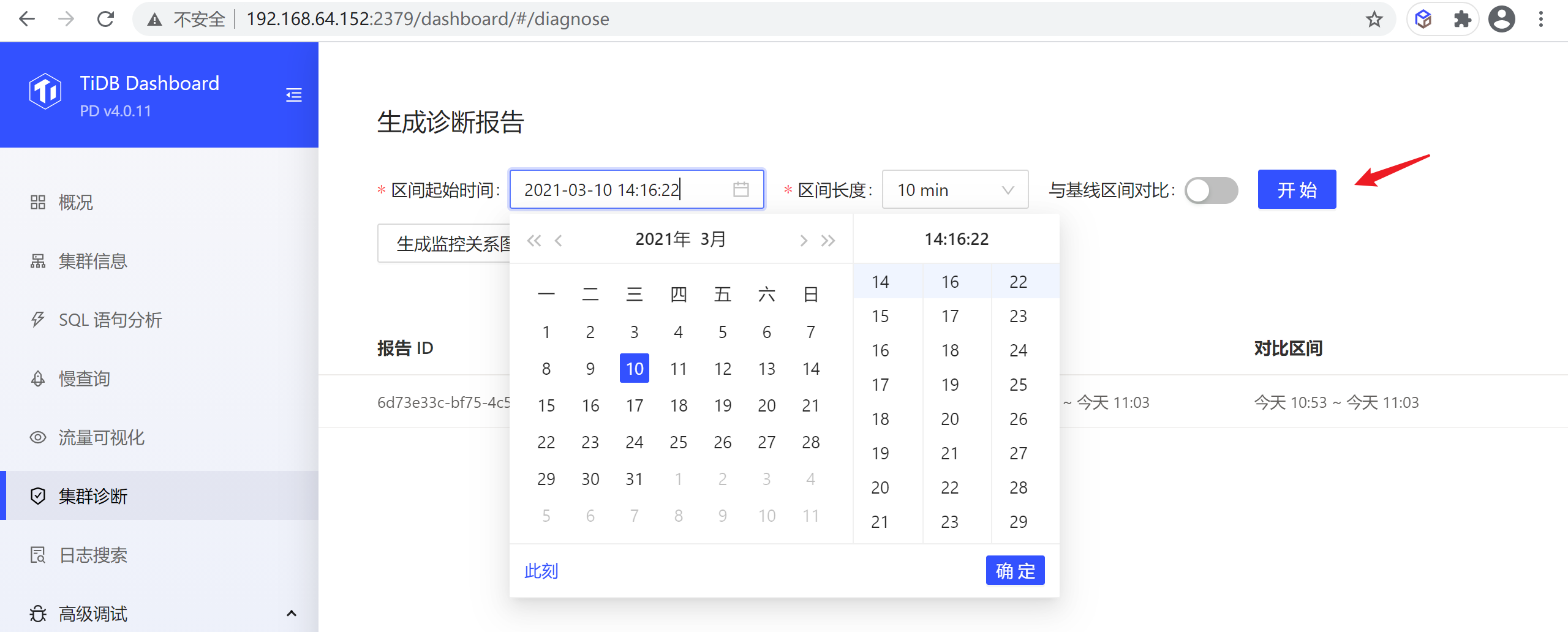

生成診斷報告

如果想對一個時間范圍內的集群進行診斷，查看集群的負載等情況，可以使用以下步驟來生成一段時間范圍的診斷報告：

1. 設定區間的開始時間
2. 設定區間長度，例如 10 min ，
3. 點擊開始，

建議生成報告的時間范圍在 1 min ~ 60 min 內，目前不建議生成超過 1 小時范圍的報告，

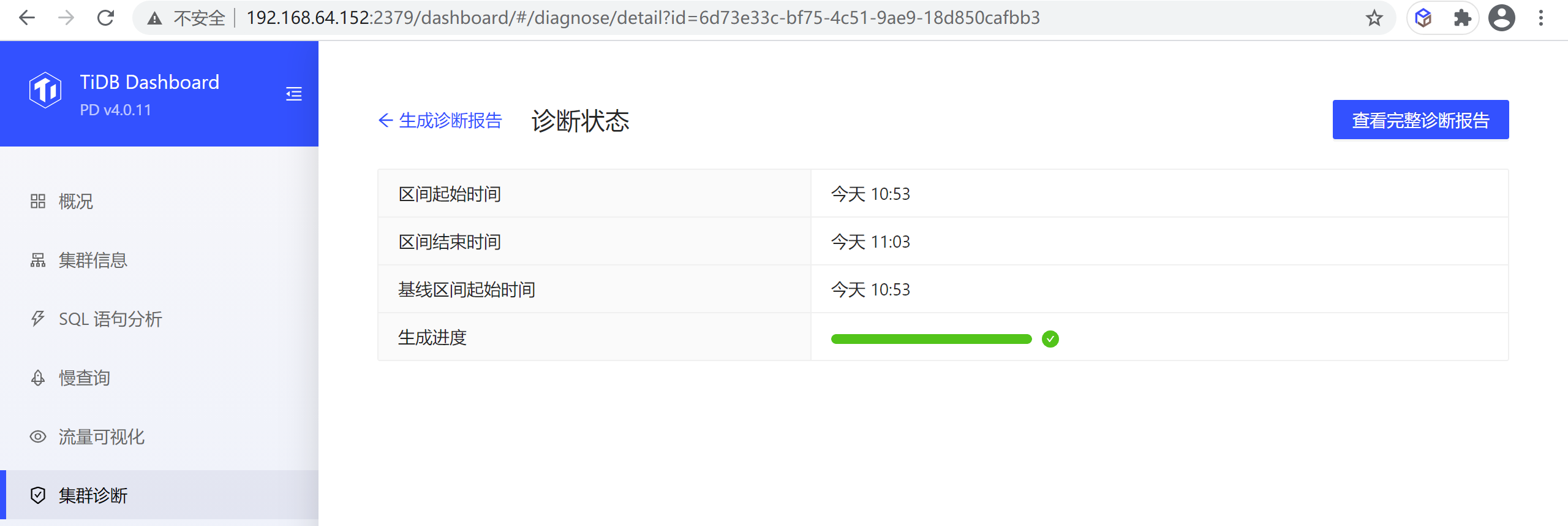

點擊開始 (start) 后，會看到以下界面，生成進度 (progress) 是生成報告的進度條，生成報告完成后，點擊查看報告 (View Full Report) 即可，

TIDB集群部署

環境要求

作業系統建議配置

TiDB 作為一款開源分布式 NewSQL 資料庫，可以很好的部署和運行在 Intel 架構服務器環境、ARM 架構的服務器環境及主流虛擬化環境，并支持絕大多數的主流硬體網路，作為一款高性能資料庫系統，TiDB 支持主流的 Linux 作業系統環境，

服務器建議配置

TiDB 支持部署和運行在 Intel x86-64 架構的 64 位通用硬體服務器平臺或者 ARM 架構的硬體服務器平臺，對于開發，測驗，及生產環境的服務器硬體配置（不包含作業系統 OS 本身的占用）有以下要求和建議：

開發及測驗環境

生產環境

環境準備

準備一臺部署主機，確保其軟體滿足需求：

• 推薦安裝 CentOS 7.3 及以上版本
• Linux 作業系統開放外網訪問，用于下載 TiDB 及相關軟體安裝包

最小規模的 TiDB 集群拓撲

安裝TiUP

什么是TiUP

從 TiDB 4.0 版本開始，TiUP 作為新的工具，承擔著包管理器的角色，管理著 TiDB 生態下眾多的組件，如 TiDB、PD、TiKV 等，用戶想要運行 TiDB 生態中任何組件時，只需要執行 TiUP 一行命令即可，相比以前，極大地降低了管理難度，

安裝TiUP組件

使用普通用戶登錄中控機，以 tidb 用戶為例，后續安裝 TiUP 及集群管理操作均通過該用戶完成

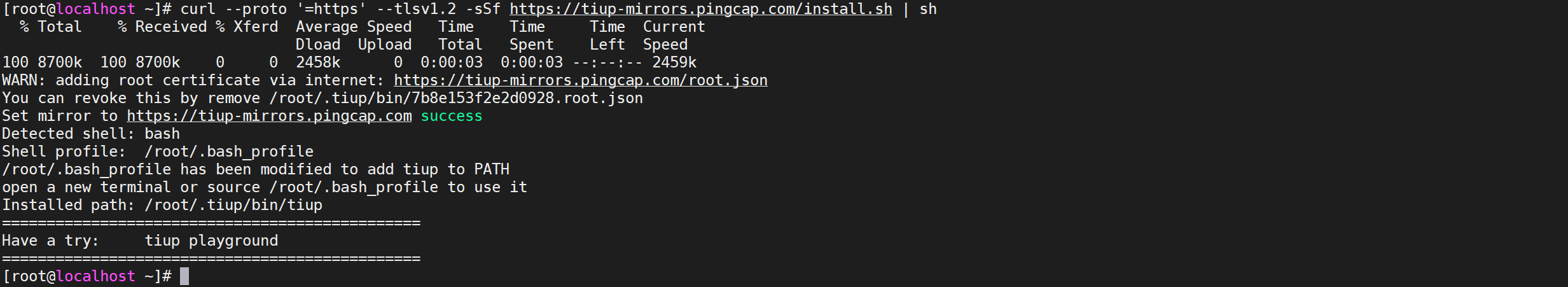

TiUP 安裝程序十分簡潔，無論是 Darwin 還是 Linux 作業系統，執行一行命令即可安裝成功：

COPYcurl --proto '=https' --tlsv1.2 -sSf https://tiup-mirrors.pingcap.com/install.sh | sh

該命令將 TiUP 安裝在 $HOME/.tiup 檔案夾下，之后安裝的組件以及組件運行產生的資料也會放在該檔案夾下，同時，它還會自動將 $HOME/.tiup/bin 加入到 Shell Profile 檔案的 PATH 環境變數中，這樣你就可以直接使用 TiUP 了，

配置TiUP環境

重新宣告全域環境變數

COPYsource .bash_profile

檢查TiUP 工具是否安裝

COPYwhich tiup

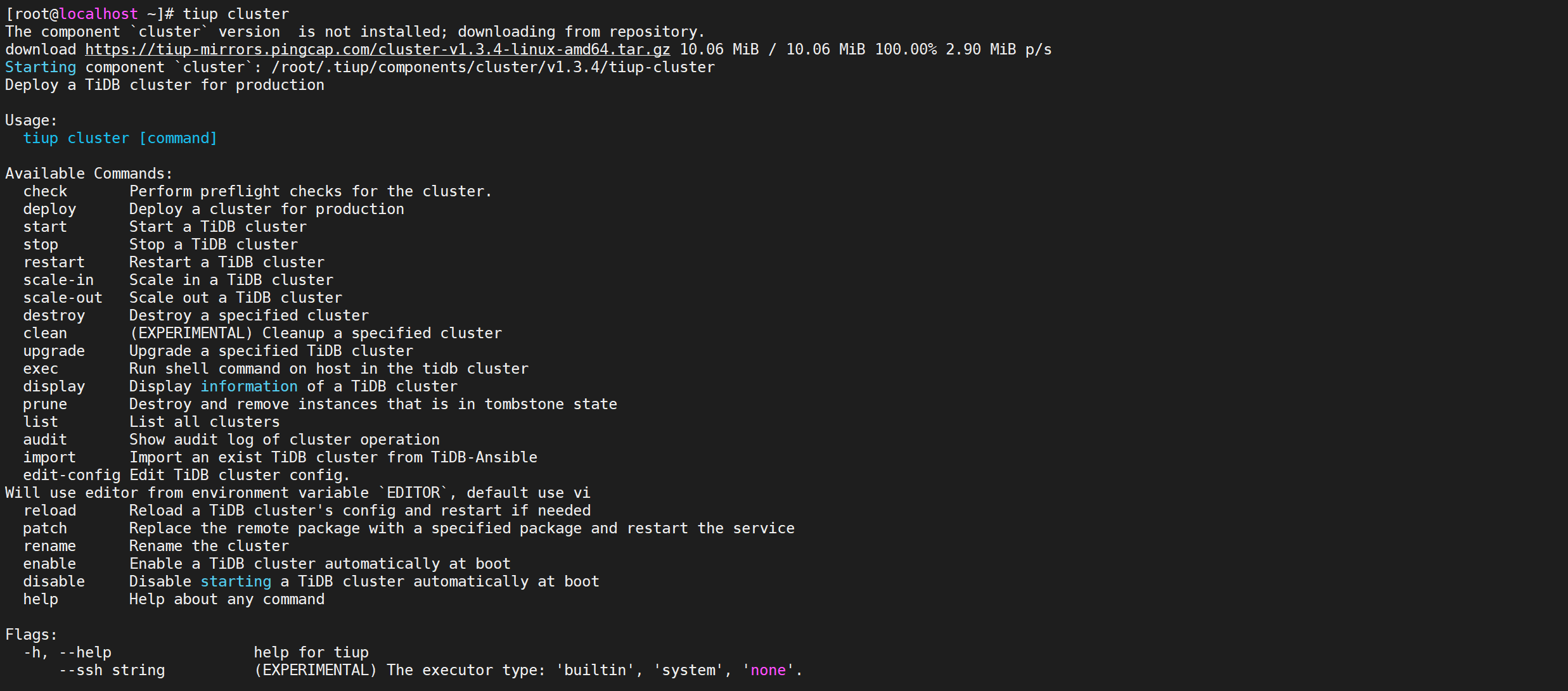

安裝 cluster 組件

COPYtiup cluster

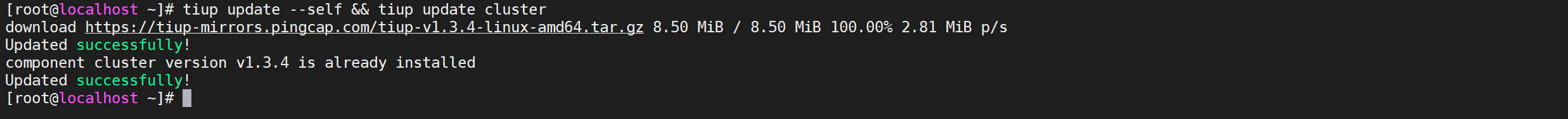

升級cluster組件

如果機器已經安裝 TiUP cluster，需要更新軟體版本

COPYtiup update --self && tiup update cluster

預期輸出 “Update successfully!” 字樣，

編輯部署檔案

請根據不同的集群拓撲，編輯 TiUP 所需的集群初始化組態檔，

常見的部署場景

最小拓撲架構

最基本的集群拓撲，包括 tidb-server、tikv-server、pd-server，適合 OLTP 業務，

增加 TiFlash 拓撲架構

包含最小拓撲的基礎上，同時部署 TiFlash，TiFlash 是列式的存盤引擎，已經逐步成為集群拓撲的標配，適合 Real-Time HTAP 業務，

增加 TiCDC 拓撲架構

包含最小拓撲的基礎上，同時部署 TiCDC，TiCDC 是 4.0 版本開始支持的 TiDB 增量資料同步工具，支持多種下游 (TiDB/MySQL/MQ)，相比于 TiDB Binlog，TiCDC 有延遲更低、天然高可用等優點，在部署完成后，需要啟動 TiCDC，通過 cdc cli 創建同步任務，

增加 TiDB Binlog 拓撲架構

包含最小拓撲的基礎上，同時部署 TiDB Binlog，TiDB Binlog 是目前廣泛使用的增量同步組件，可提供準實時備份和同步功能，

增加 TiSpark 拓撲架構

包含最小拓撲的基礎上，同時部署 TiSpark 組件，TiSpark 是 PingCAP 為解決用戶復雜 OLAP 需求而推出的產品，TiUP cluster 組件對 TiSpark 的支持目前為實驗性特性，

混合部署拓撲架構

適用于單臺機器，混合部署多個實體的情況，也包括單機多實體，需要額外增加目錄、埠、資源配比、label 等配置，

單機極簡部署

部署主機軟體和環境要求：

• 部署需要使用部署主機的 root 用戶及密碼
• 部署主機關閉防火墻或者開放 TiDB 集群的節點間所需埠

單機極簡拓撲

編輯組態檔

按下面的配置模板，編輯組態檔，命名為 topo.yaml

• user: "tidb"：表示通過 tidb 系統用戶（部署會自動創建）來做集群的內部管理，默認使用 22 埠通過 ssh 登錄目標機器
• replication.enable-placement-rules：設定這個 PD 引數來確保 TiFlash 正常運行
• host：設定為本部署主機的 IP

COPY# # Global variables are applied to all deployments and used as the default value of
# # the deployments if a specific deployment value is missing.
global:
 user: "tidb"
 ssh_port: 22
 deploy_dir: "/tidb-deploy"
 data_dir: "/tidb-data"

# # Monitored variables are applied to all the machines.
monitored:
 node_exporter_port: 9100
 blackbox_exporter_port: 9115

server_configs:
 tidb:
   log.slow-threshold: 300
 tikv:
   readpool.storage.use-unified-pool: false
   readpool.coprocessor.use-unified-pool: true
 pd:
   replication.enable-placement-rules: true
   replication.location-labels: ["host"]
 tiflash:
   logger.level: "info"

pd_servers:
 - host: 192.168.64.146

tidb_servers:
 - host: 192.168.64.146

tikv_servers:
 - host: 192.168.64.146
   port: 20160
   status_port: 20180
   config:
     server.labels: { host: "logic-host-1" }

 - host: 192.168.64.146
   port: 20161
   status_port: 20181
   config:
     server.labels: { host: "logic-host-2" }

 - host: 192.168.64.146
   port: 20162
   status_port: 20182
   config:
     server.labels: { host: "logic-host-3" }

tiflash_servers:
 - host: 192.168.64.146

monitoring_servers:
 - host: 192.168.64.146

grafana_servers:
 - host: 192.168.64.146

執行集群部署命令

命令格式

COPYtiup cluster deploy <cluster-name> <tidb-version> ./topo.yaml --user root -p

引數解釋

• 引數 <cluster-name> 表示設定集群名稱
• 引數 <tidb-version> 表示設定集群版本，可以通過 tiup list tidb 命令來查看當前支持部署的 TiDB 版本
• 引數： --user root通過 root 用戶登錄到目標主機完成集群部署，該用戶需要有 ssh 到目標機器的權限，并且在目標機器有 sudo 權限，也可以用其他有 ssh 和 sudo 權限的用戶完成部署，

檢查TiDB最新版本

可以通過執行 tiup list tidb 來查看 TiUP 支持的版本

COPYtiup list tidb

經過執行發現 最新可用的TiDB版本是 v4.0.11

執行部署命令

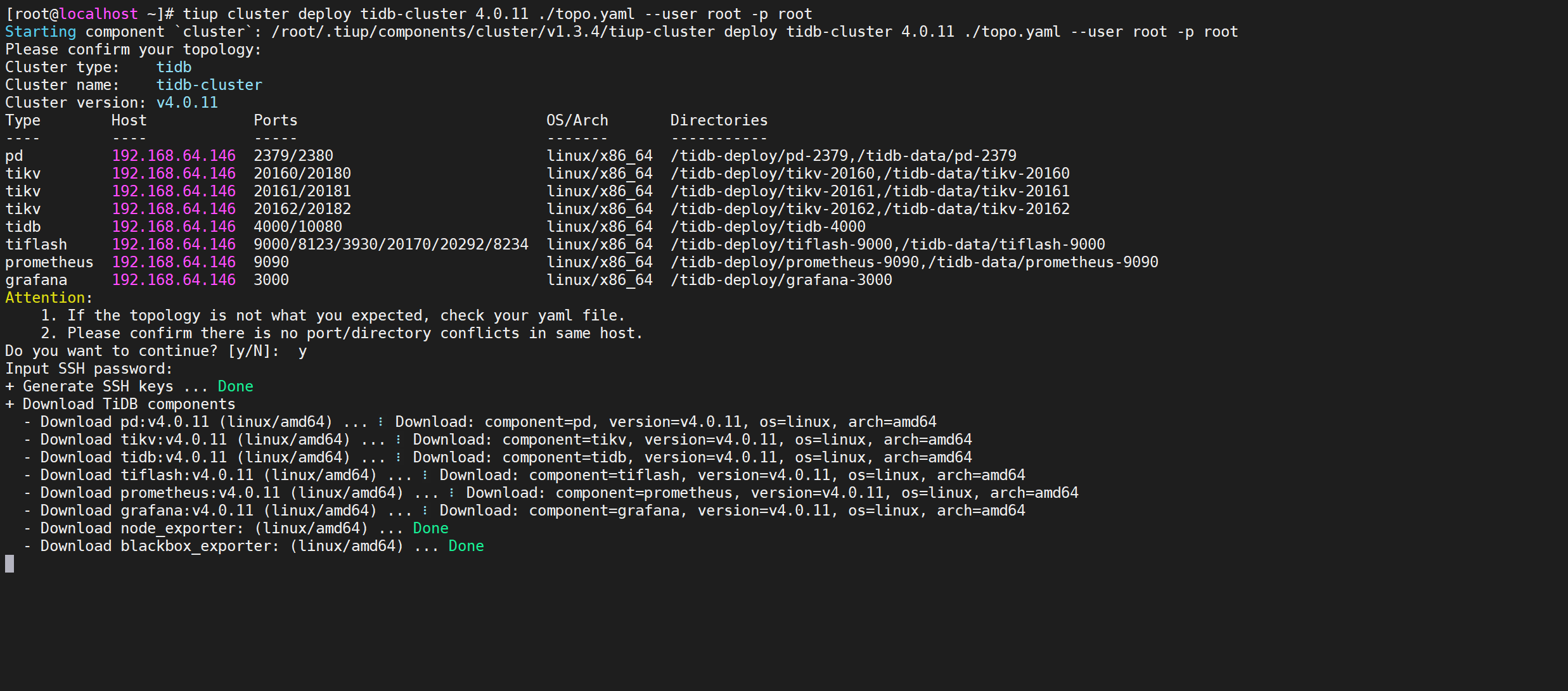

COPYtiup cluster deploy tidb-cluster 4.0.11 ./topo.yaml --user root -p

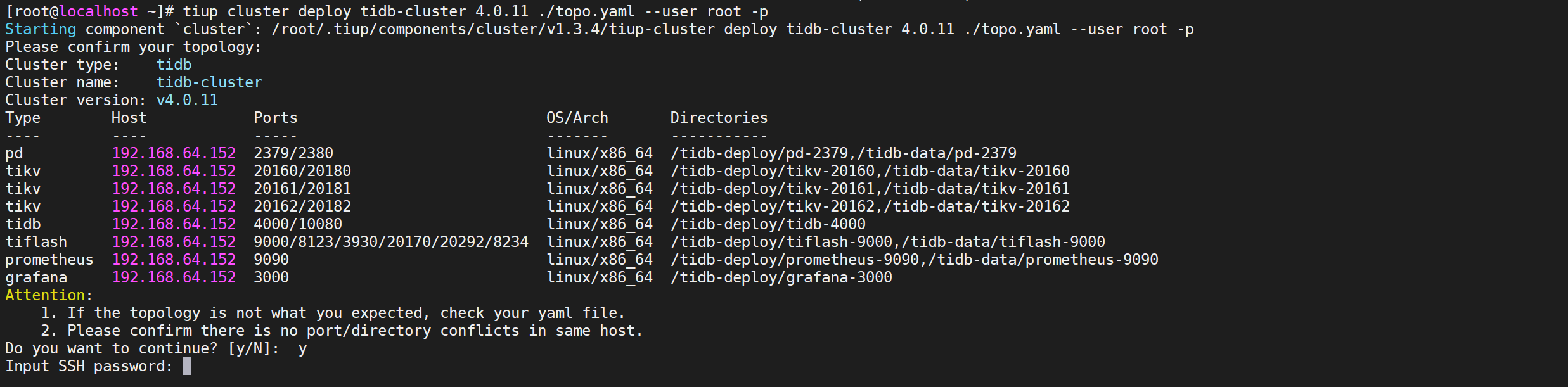

下面輸入y繼續后輸入密碼進行安裝界面

進入安裝界面，等待安裝即可

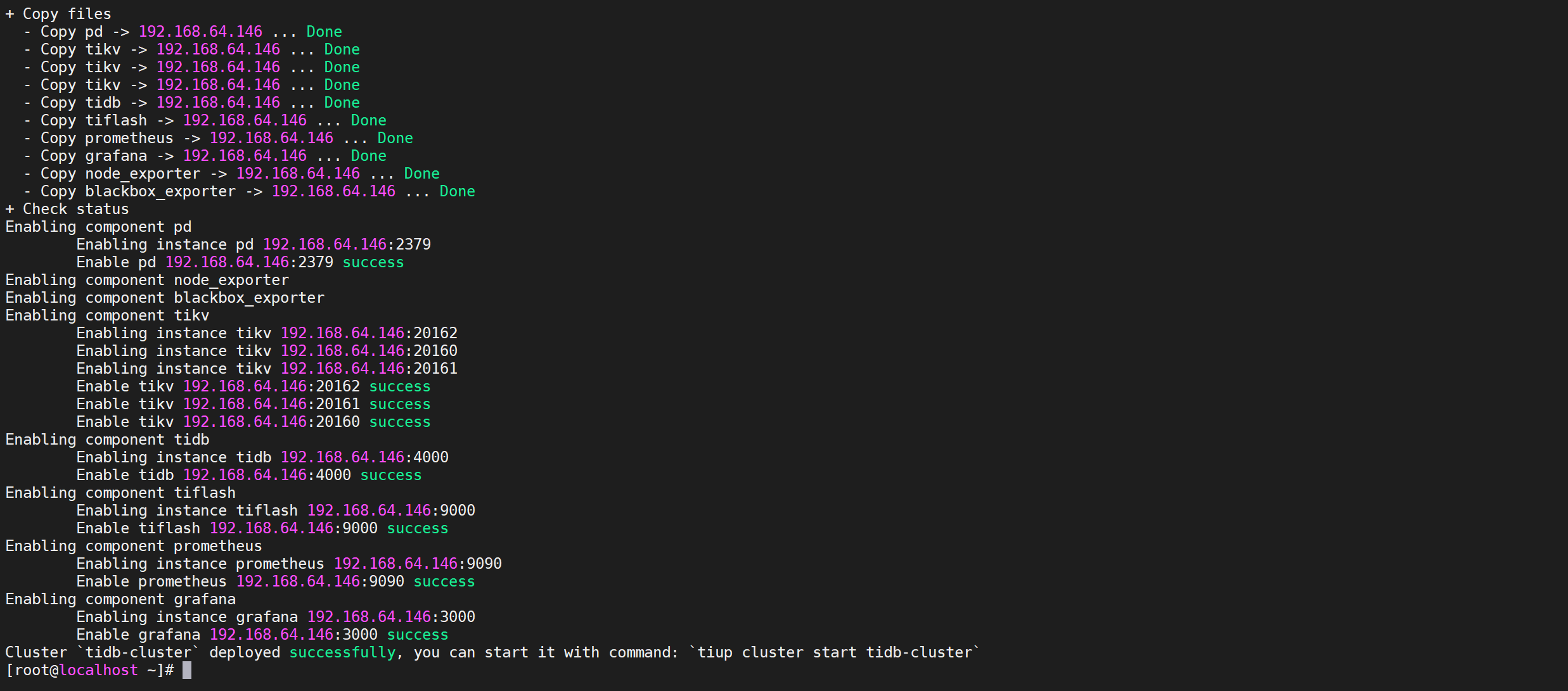

如果出現deployed successfully表示部署成功,集群名稱是tidb-cluster

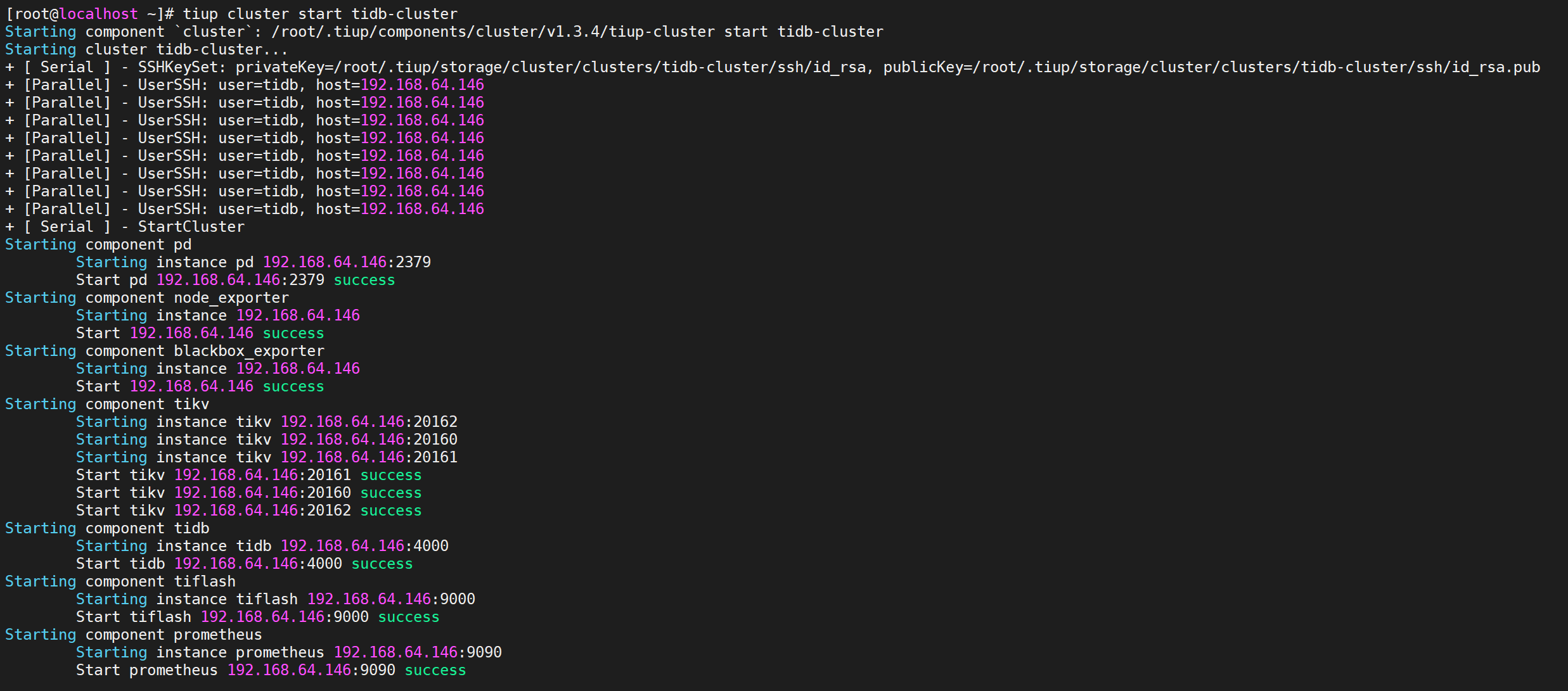

啟動集群

COPYtiup cluster start tidb-cluster

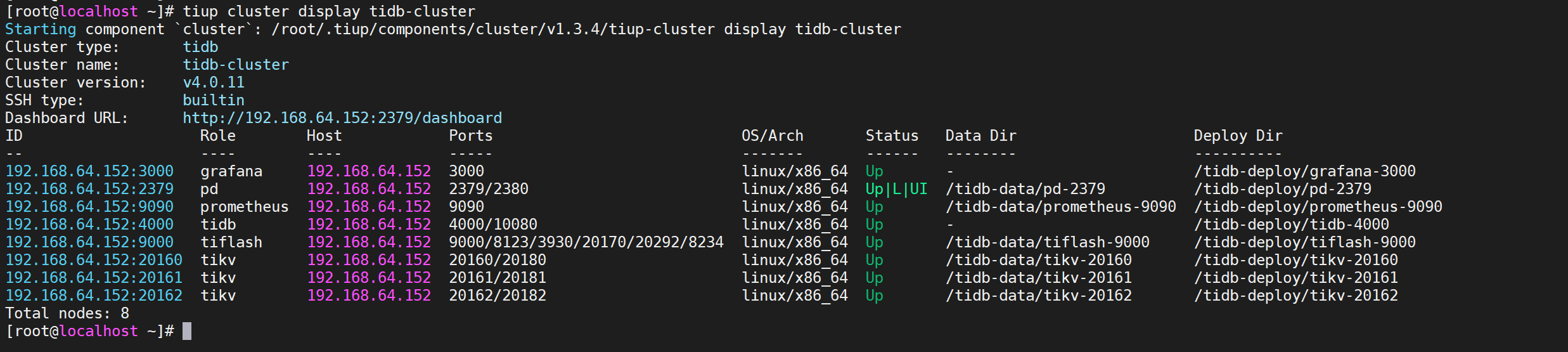

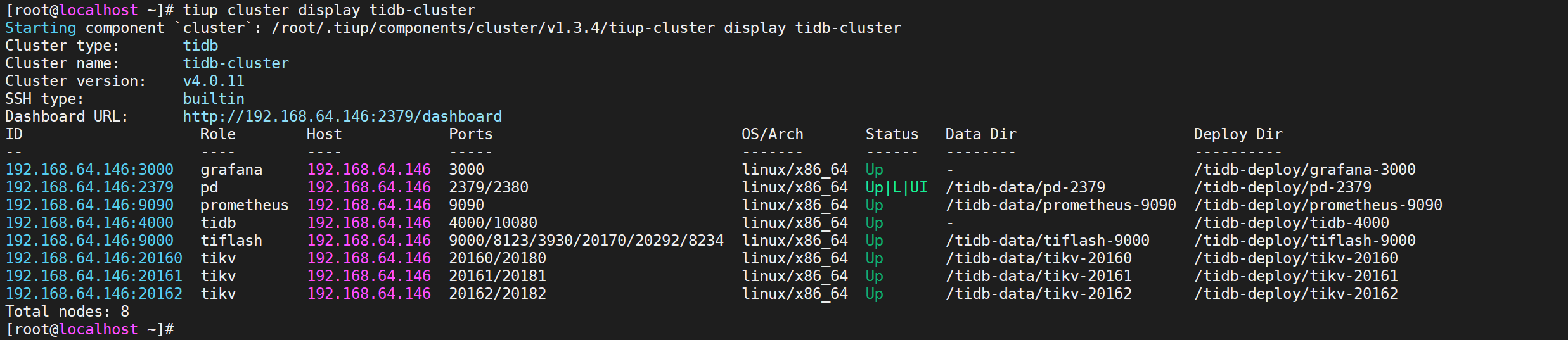

查看節點狀態

COPYtiup cluster display tidb-cluster

所有節點都是Up狀態說明都已經啟動就緒了

測驗TiDB集群

Mysql連接集群

TiDB的連接埠默認是4000， 密碼是空，可用使用Mysql客戶端以及第三方工具進行連接

安裝MySql客戶端

COPYyum -y install mysql

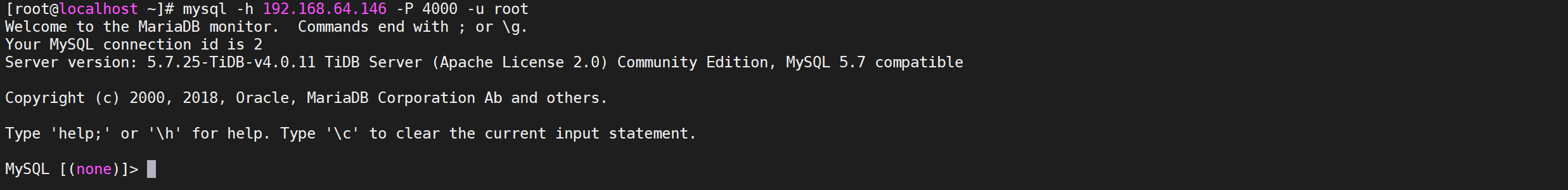

MySql客戶端連接

訪問 TiDB 資料庫，密碼為空

COPYmysql -h 192.168.64.146 -P 4000 -u root

第三方客戶端訪問Mysql

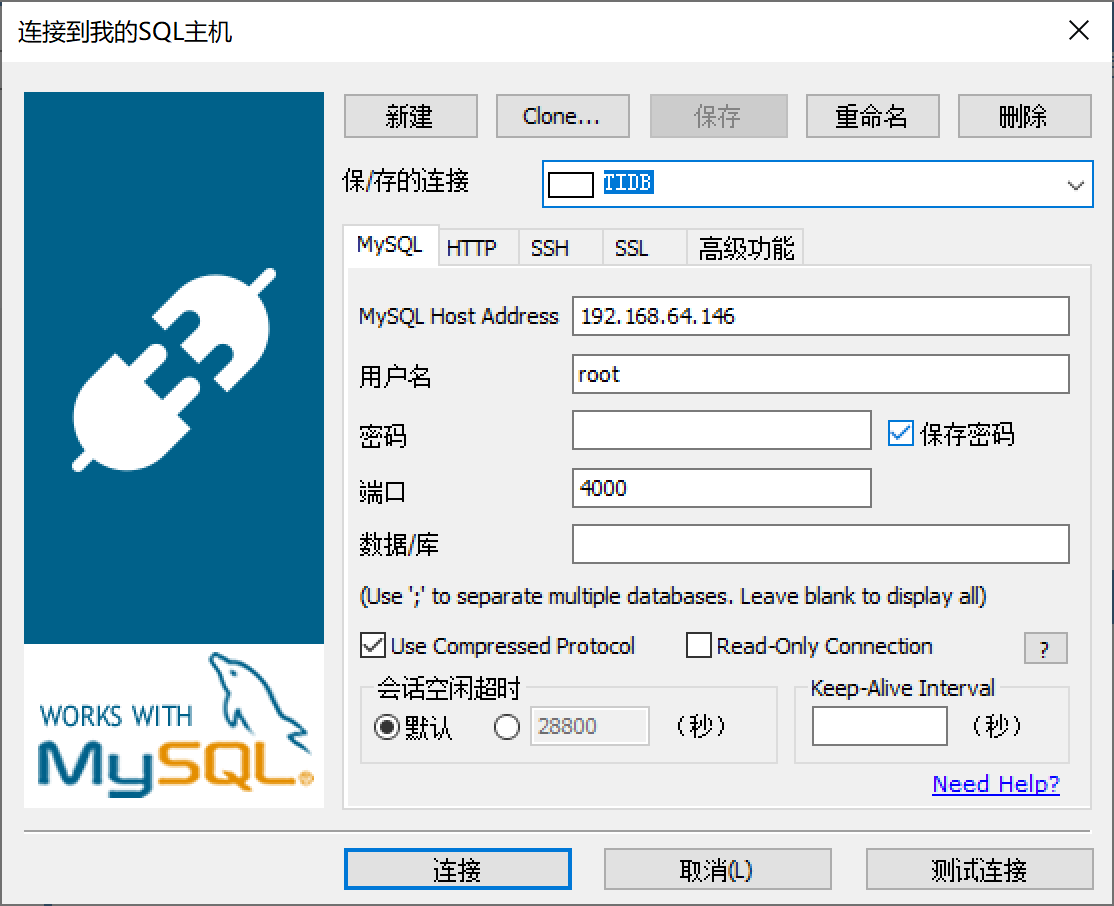

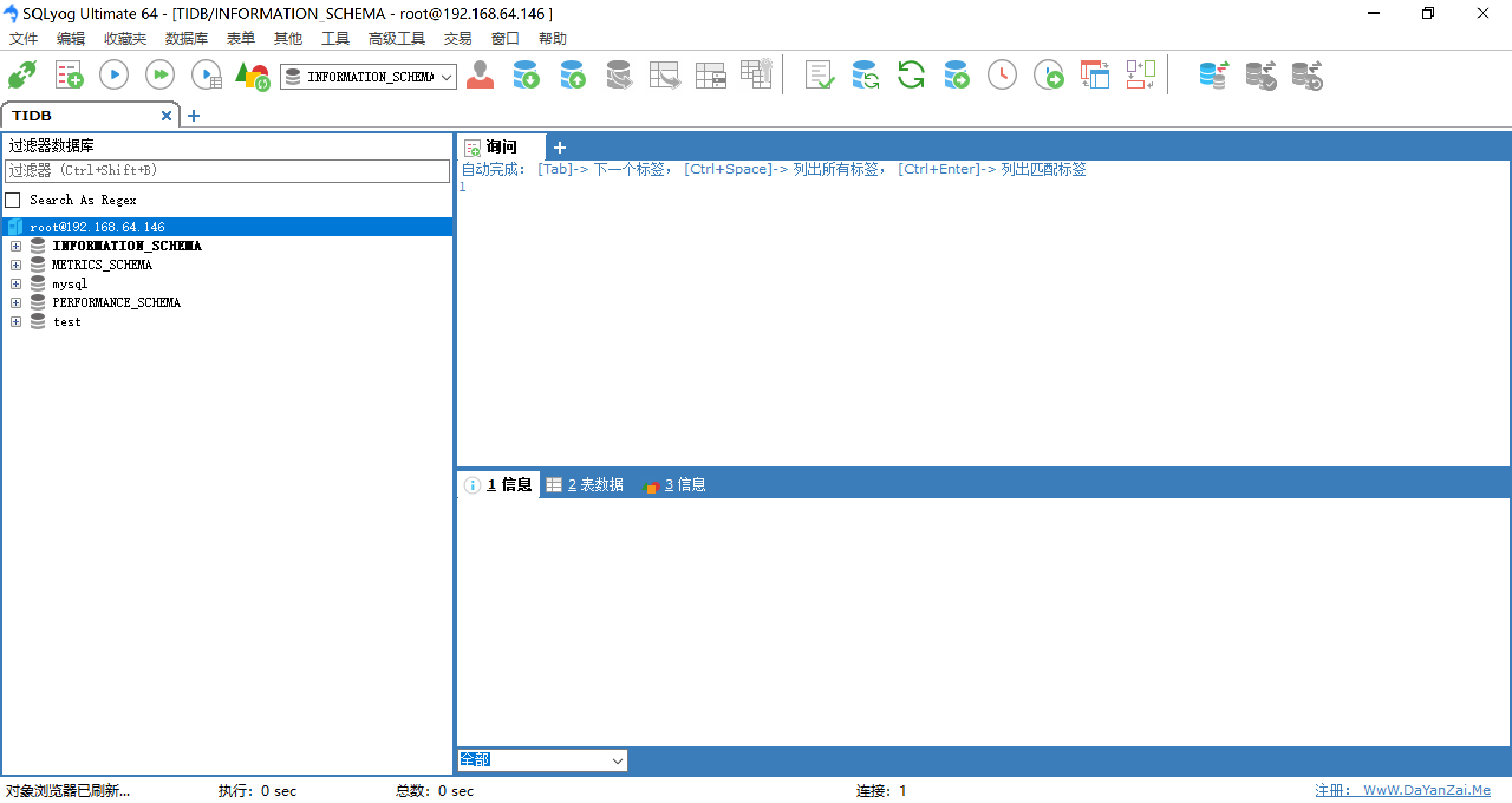

使用SQLyog訪問TiDB

創建TiDB連接

連接后就可以操作資料庫了

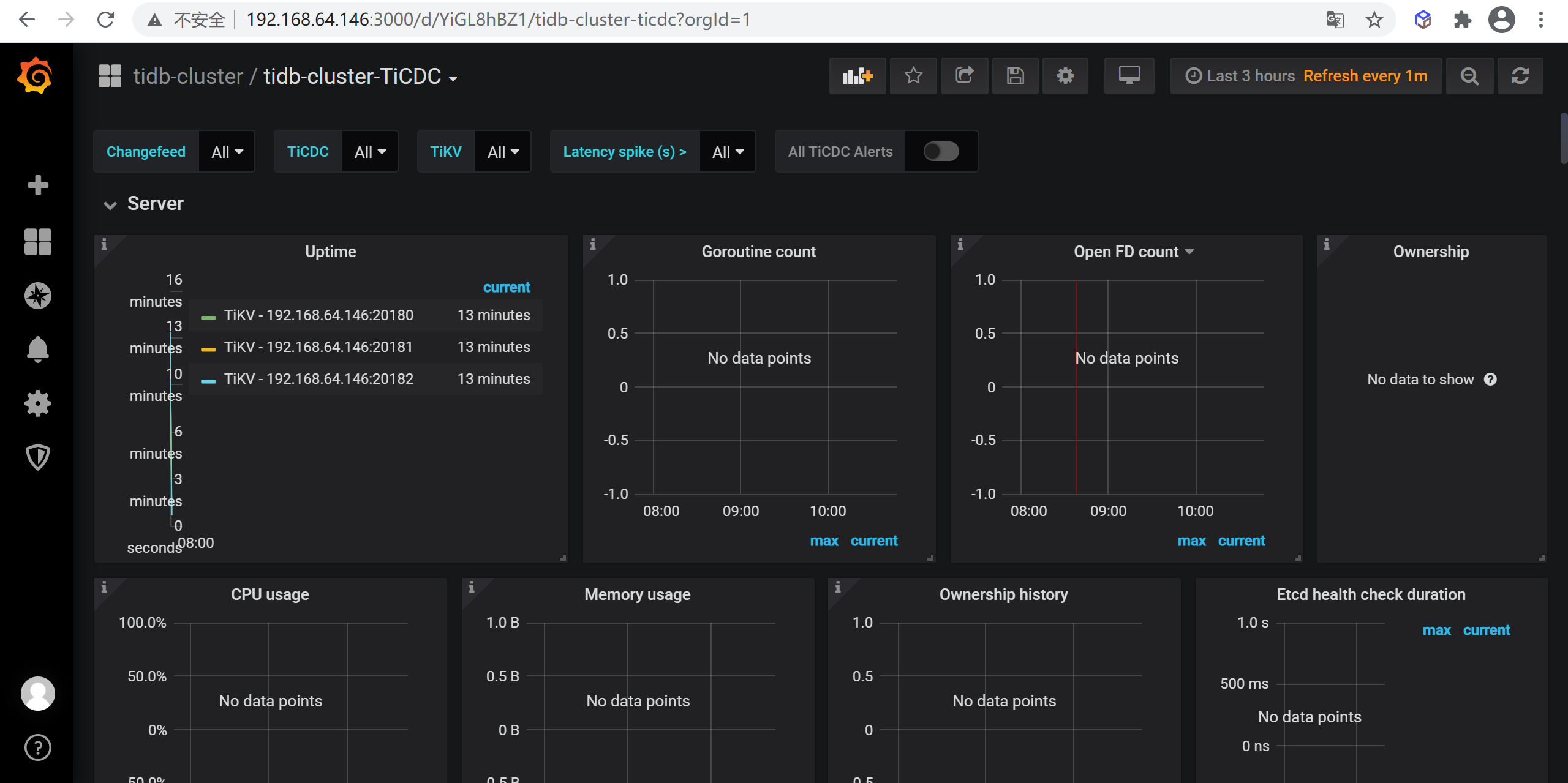

訪問Grafana監控

通過 http://{grafana-ip}:3000 訪問集群 Grafana 監控頁面，默認用戶名和密碼均為 admin，

訪問Dashboard

通過 http://{pd-ip}:2379/dashboard 訪問集群 TiDB Dashboard監控頁面，默認用戶名為 root，密碼為空，

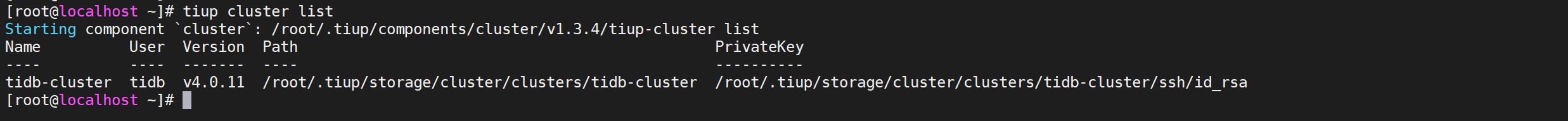

查看集群串列

COPYtiup cluster list

查看集群拓撲

COPYtiup cluster display tidb-cluster

TiDB擴縮容

當前集群部署拓撲

擴容TiKV節點

需要擴容一個TiKV節點

撰寫擴容腳本

在 scale-out.yaml 檔案添加擴容拓撲配置

COPYvi scale-out.yaml
COPYtikv_servers:
  - host: 192.168.64.152
    ssh_port: 22
    port: 20163
    status_port: 20183
    deploy_dir: /tidb-deploy/tikv-20163
    data_dir: /tidb-data/tikv-20163
    config:
        server.labels:
            host: logic-host-4

執行擴容命令

命令格式

COPYtiup cluster scale-out <cluster-name> scale-out.yaml -p

• cluster-name：TiDB集群名稱
• p：使用密碼方式登錄當前機器

執行命令

COPYtiup cluster scale-out tidb-cluster scale-out.yaml -p

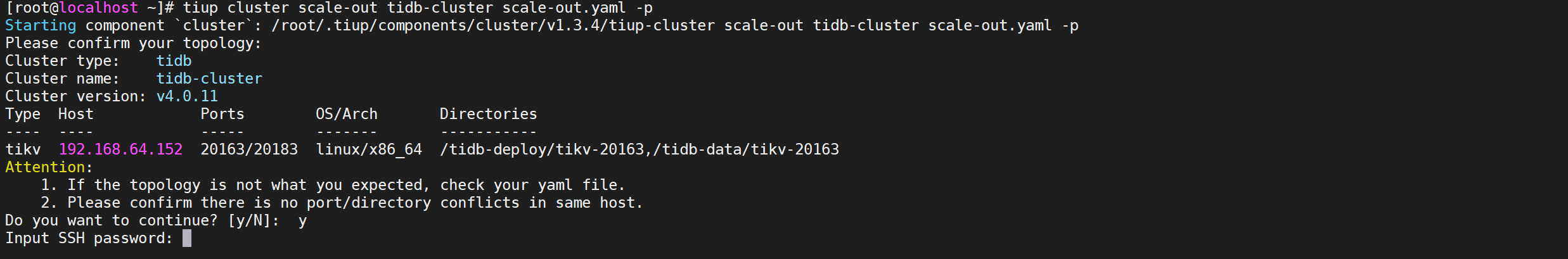

輸入命令后，確認輸入機器密碼

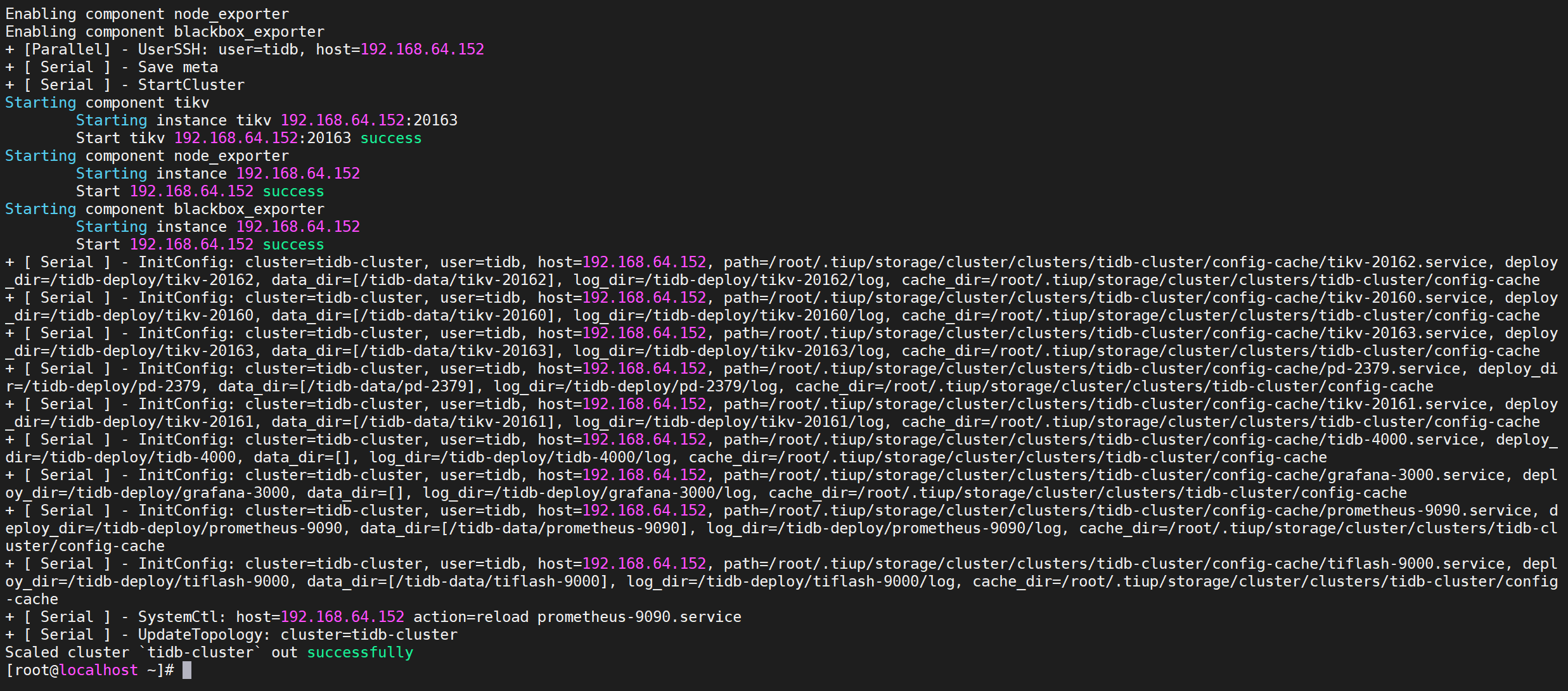

出現successfully表示節點擴容成功

驗證擴容資訊

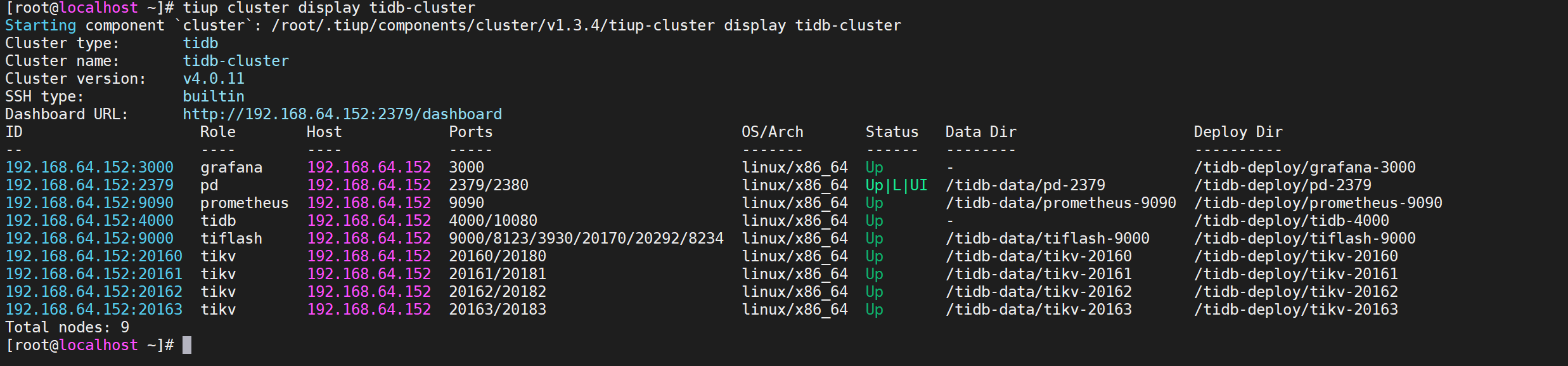

查看節點資訊

COPYtiup cluster display tidb-cluster

我們看到Tikv已經增加了一個節點

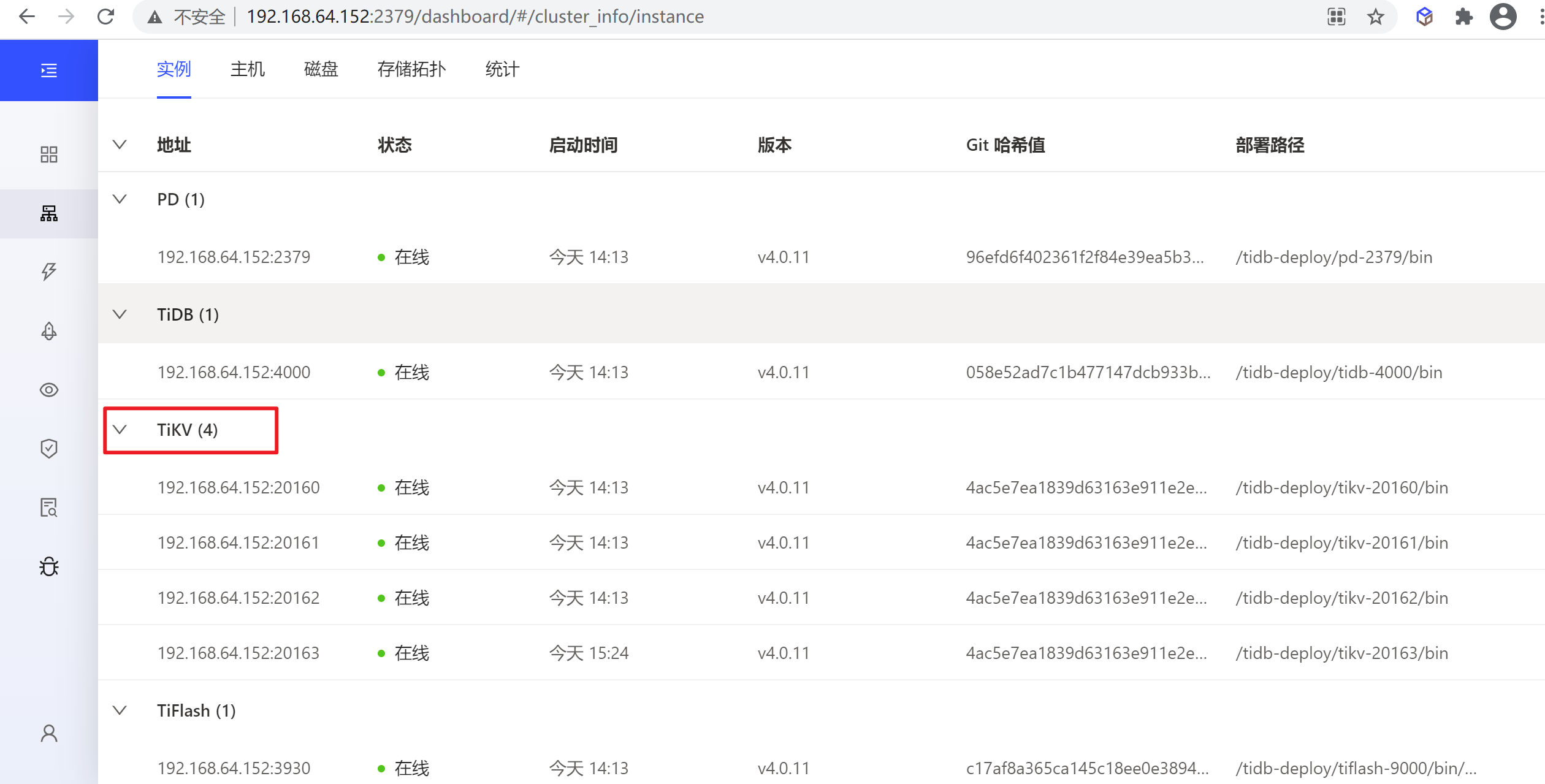

通過dashboard查看

也可以看到擴容的節點資訊

縮容TiKV節點

查看節點資訊

COPYtiup cluster display tidb-cluster

當前TiKV是4個節點

執行縮容操作

縮容命令

COPYtiup cluster scale-in <cluster-name> --node 192.168.64.152:20163

引數解釋

• cluster-name：集群名稱
• node：需要洗掉的節點地址

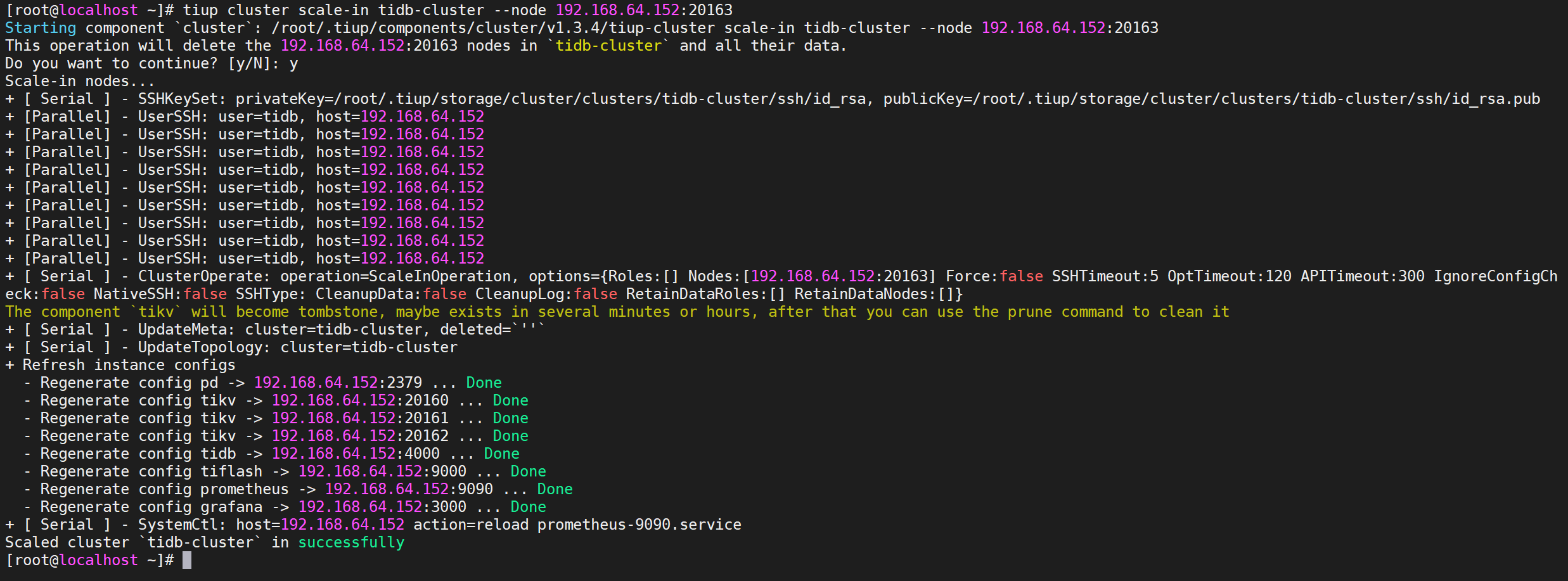

執行命令

COPYtiup cluster scale-in tidb-cluster --node 192.168.64.152:20163

出現確認操作后，輸入y確認執行就可以執行縮容操作了

驗證縮容資訊

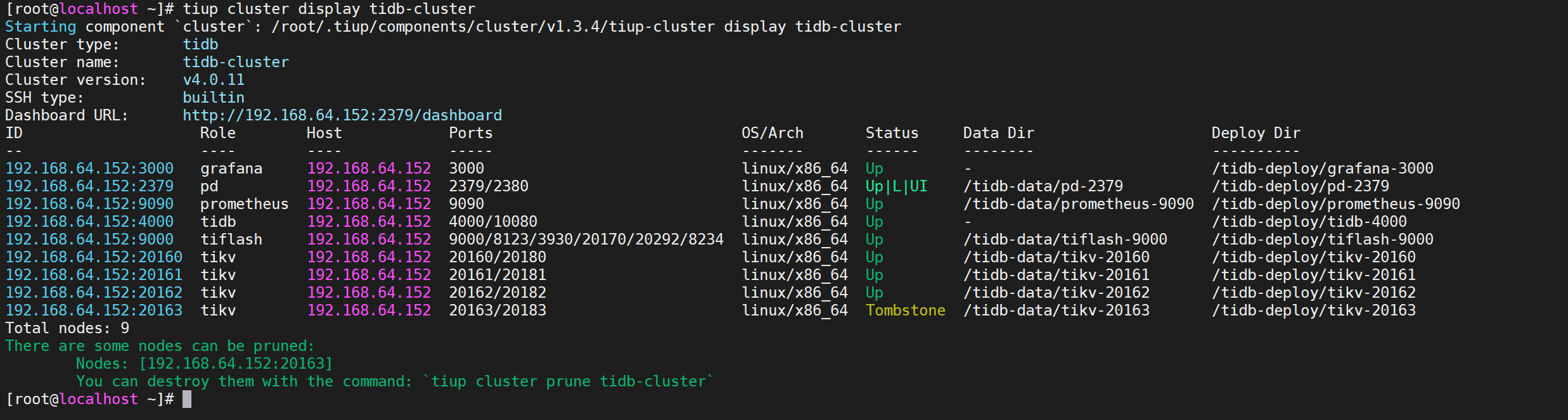

查看節點資訊

COPYtiup cluster display tidb-cluster

我們看到需要縮容的節點狀態是Tombstone說明已經下線，下線需要一定時間，下線節點的狀態變為 Tombstone 就說明下線成功

通過dashboard查看

也可以看到縮容的節點已經不存在了，說明縮容成功
