如何設計一個 70w 在線人數的彈幕系統 ？

原文：cyningsun.com/03-31-2019/live-streaming-danmaku.html

背景

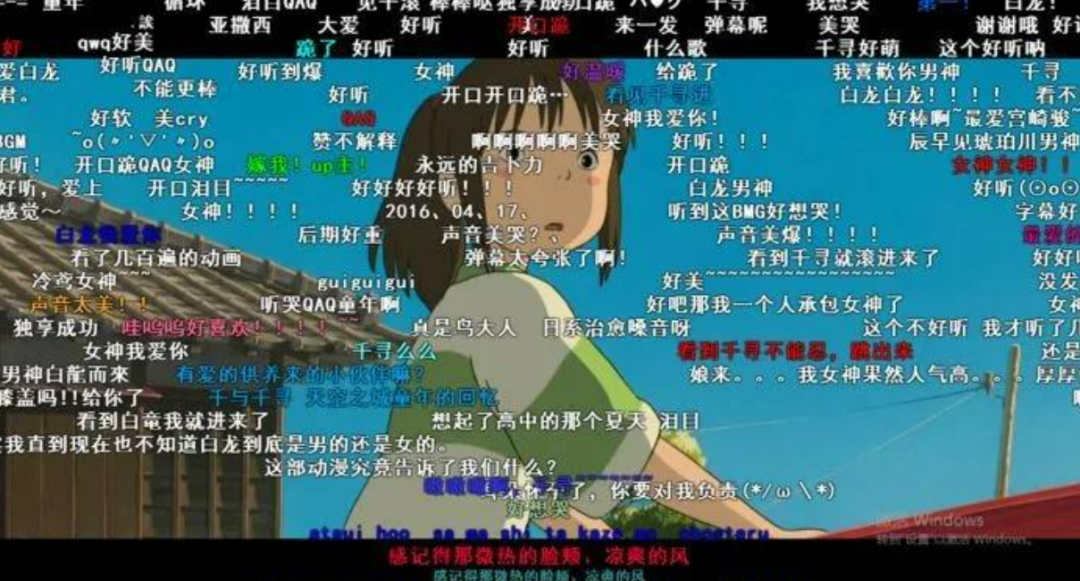

為了更好的支持東南亞直播業務，產品設計為直播業務增加了彈幕，第一期彈幕使用騰訊云支持，效果并不理想，經常出現卡頓、彈幕偏少等問題，最終促使我們開發自己的彈幕系統，性能要求是需要支持，單房間百萬用戶同時在線，

問題分析

按照背景來分析，系統將主要面臨以下問題：

1. 帶寬壓力

   假如說每3秒促達用戶一次，那么每次內容至少需要有15條才能做到視覺無卡頓，15條彈幕+http包頭的大小將超過3k，那么每秒的資料大小約為8Gbps，而運維同學通知我們所有服務的可用帶寬僅為10Gbps，

2. 弱網導致的彈幕卡頓、丟失

   該問題已在線上環境

3. 性能與可靠性

   百萬用戶同時在線，按照上文的推算，具體QPS將超過30w QPS，如何保證在雙十一等重要活動中不出問題，至關重要，性能也是另外一個需要著重考慮的點，

帶寬優化

為了降低帶寬壓力，我們主要采用了以下方案：

1. 啟用Http壓縮

   通過查閱資料，http gzip壓縮比率可以達到40%以上（gzip比deflate要高出4%~5%），

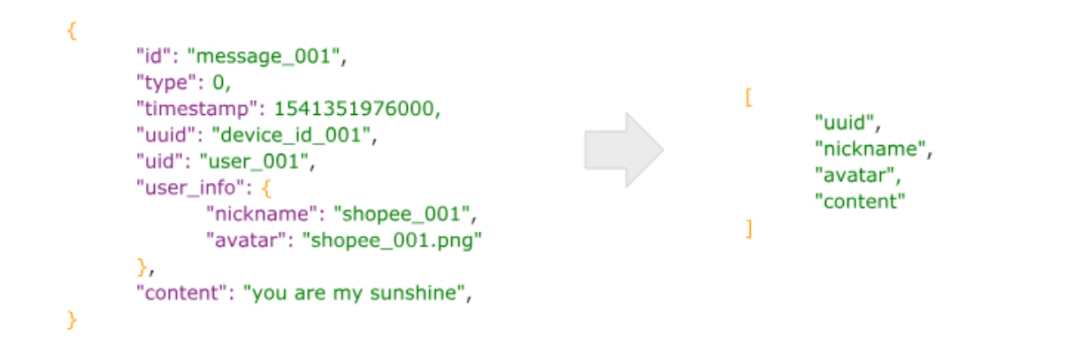

2. Response結構簡化

3.

4. 內容排列順序優化

   根據gzip的壓縮的壓縮原理可以知道，重復度越高，壓縮比越高，因此可以將字串和數字內容放在一起擺放

5. 頻率控制

• 帶寬控制：通過添加請求間隔引數（下次請求時間），保證客戶端的請求頻率服務端可控，以應對突發的流量增長問題，提供有損的服務，
• 稀疏控制：在彈幕稀疏和空洞的時間段，通過控制下次請求時間，避免客戶端的無效請求，

彈幕卡頓、丟失分析

在開發彈幕系統的的時候，最常見的問題是該怎么選擇促達機制，推送 vs 拉取 ？

Long Polling via AJAX

客戶端打開一個到服務器端的 AJAX 請求，然后等待回應，服務器端需要一些特定的功能來允許請求被掛起，只要一有事件發生，服務器端就會在掛起的請求中送回回應，如果打開Http的Keepalived開關，還可以節約握手的時間，

優點： 減少輪詢次數，低延遲，瀏覽器兼容性較好，缺點： 服務器需要保持大量連接，

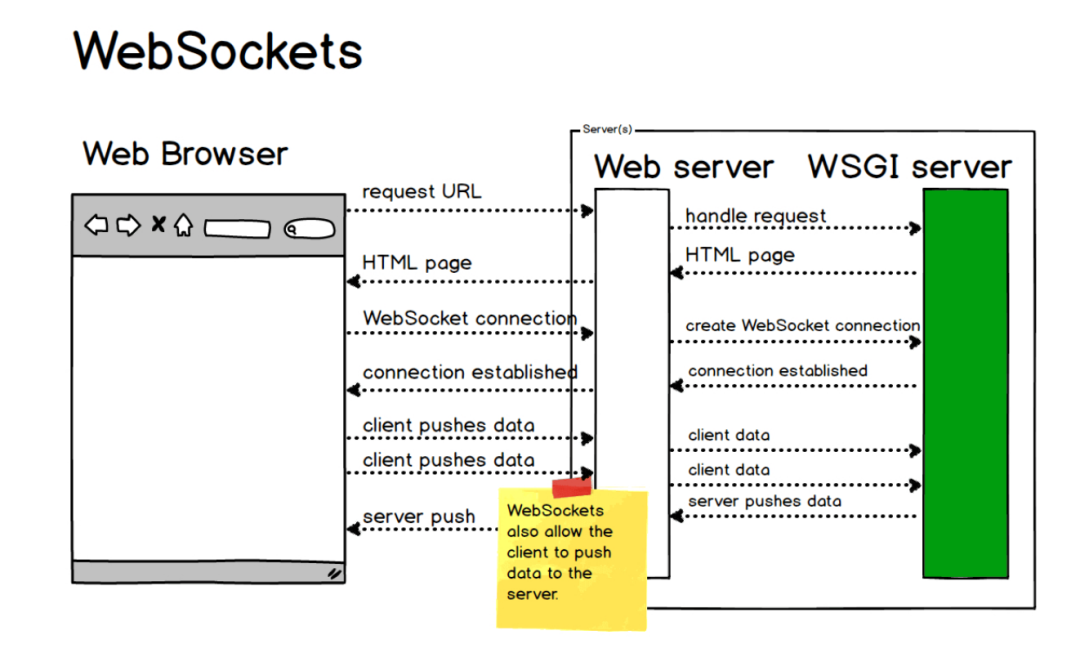

WebSockets

長輪詢雖然省去了大量無效請求，減少了服務器壓力和一定的網路帶寬的占用，但是還是需要保持大量的連接，那么人們就在考慮了，有沒有這樣一個完美的方案，即能雙向通信，又可以節約請求的 header 網路開銷，并且有更強的擴展性，最好還可以支持二進制幀，壓縮等特性呢？于是人們就發明了這樣一個目前看似“完美”的解決方案 —— WebSocket，它的最大特點就是，服務器可以主動向客戶端推送資訊，客戶端也可以主動向服務器發送資訊，是真正的雙向平等對話，

優點：較少的控制開銷，在連接創建后，服務器和客戶端之間交換資料時，用于協議控制的資料包頭部相對較小，在不包含擴展的情況下，對于服務器到客戶端的內容，此頭部大小只有2至10位元組（和資料包長度有關）；對于客戶端到服務器的內容，此頭部還需要加上額外的4位元組的掩碼，相對于 HTTP 請求每次都要攜帶完整的頭部，此項開銷顯著減少了，更強的實時性，由于協議是全雙工的，所以服務器可以隨時主動給客戶端下發資料，相對于HTTP請求需要等待客戶端發起請求服務端才能回應，延遲明顯更少；即使是和Comet等類似的長輪詢比較，其也能在短時間內更多次地傳遞資料，長連接，保持連接狀態，

Long Polling vs Websockets

無論是以上哪種方式，都使用到TCP長連接，那么TCP的長連接是如何發現連接已經斷開了呢？

TCP Keepalived會進行連接狀態探測，探測間隔主要由三個配置控制，

keepalive_probes：探測次數（默認：7次）

keepalive_time 探測的超時（默認：2小時）

keepalive_intvl 探測間隔(默認：75s)

但是由于在東南亞的弱網情況下，TCP長連接會經常性的斷開:

Long Polling 能發現連接例外的最短間隔為：min(keepalive_intvl, polling_interval)

Websockets能發現連接例外的最短間隔為：Websockets: min(keepalive_intvl, client_sending_interval)

如果下次發送資料包的時候可能連接已經斷開了，所以使用TCP長連接對于兩者均意義不大，并且弱網情況下Websockets其實已經不能作為一個候選項了

• 即使Websockets服務端已經發現連接斷開，仍然沒有辦法推送資料，只能被動等待客戶端重新建立好連接才能推送，在此之前資料將可能會被采取丟棄的措施處理掉，
• 在每次斷開后均需要再次發送應用層的協議進行連接建立，

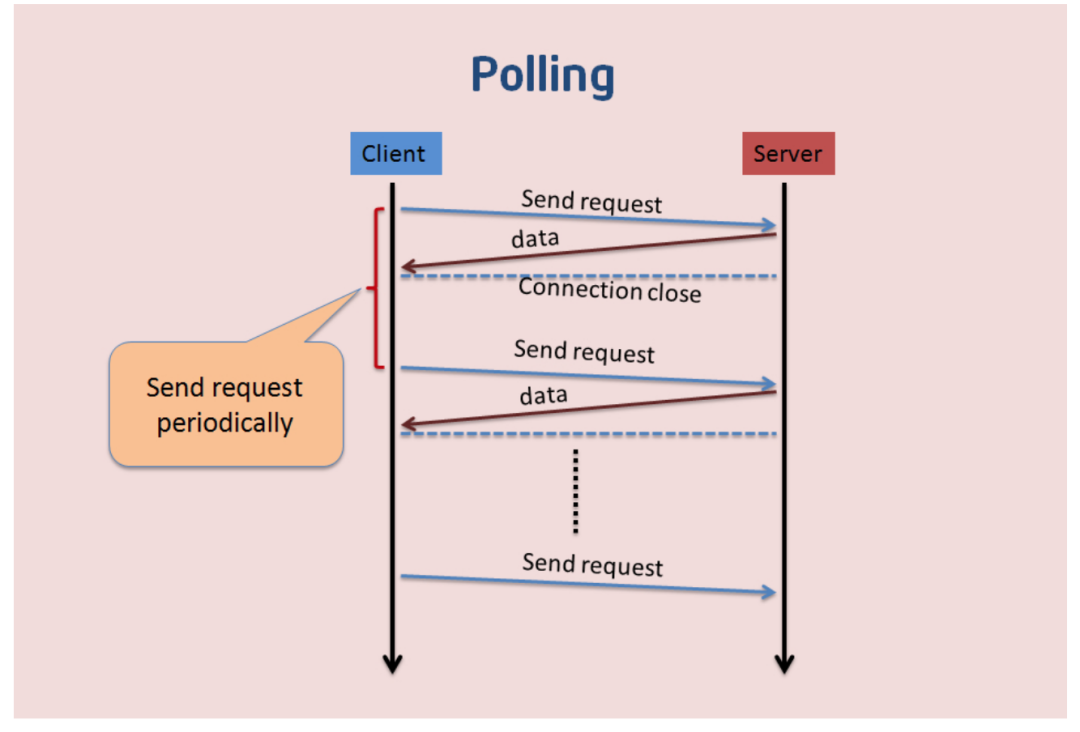

根據了解騰訊云的彈幕系統，在300人以下使用的是推送模式，300人以上則是采用的輪訓模式，但是考慮到資源消耗情況，他們可能使用的是Websocket來實作的彈幕系統，所以才會出現彈幕卡頓、丟失的情況，綜上所述，Long Polling和Websockets都不適用我們面臨的環境，所以我們最終采取了短輪訓 的方案來實作彈幕促達

可靠與性能

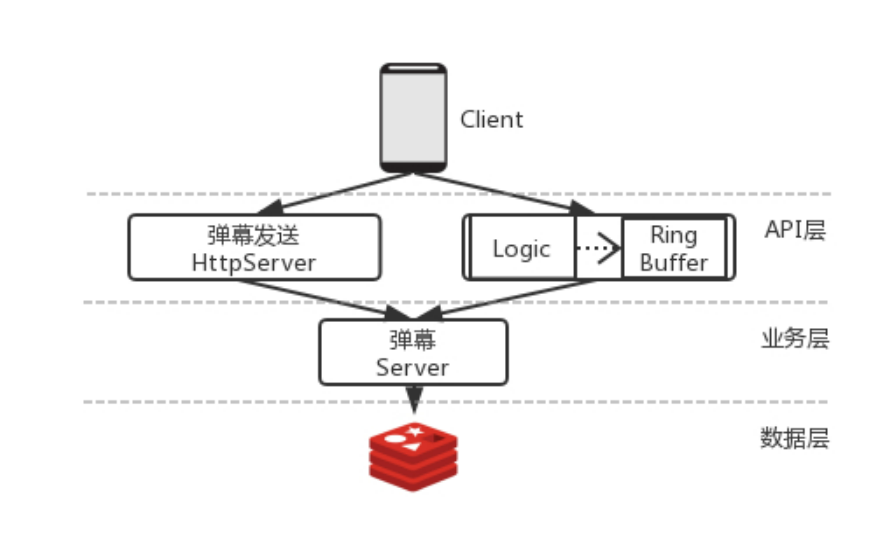

為了保證服務的穩定性我們對服務進行了拆分，將復雜的邏輯收攏到發送彈幕的一端，同時，將邏輯較為復雜、呼叫較少的發送彈幕業務與邏輯簡單、呼叫量高的彈幕拉取服務拆分開來，服務拆分主要考慮因素是為了不讓服務間相互影響，對于這種系統服務，不同服務的QPS往往是不對等的，例如像拉取彈幕的服務的請求頻率和負載通常會比發送彈幕服務高1到2個數量級，在這種情況下不能讓拉彈幕服務把發彈幕服務搞垮，反之亦然，最?度地保證系統的可用性，同時也更更加方便對各個服務做Scale-Up和Scale-Out，服務拆分也劃清了業務邊界，方便協同開發，

在拉取彈幕服務的一端 ，引入了本地快取，資料更新的策略是服務會定期發起RPC調?從彈幕服務拉取資料，拉取到的彈幕快取到記憶體中，這樣后續的請求過來時便能直接?走本地記憶體的讀取，?大幅降低了呼叫時延，這樣做還有另外一個好處就是縮短調?鏈路，把資料放到離?戶最近的地?，同時還能降低外部依賴的服務故障對業務的影響，

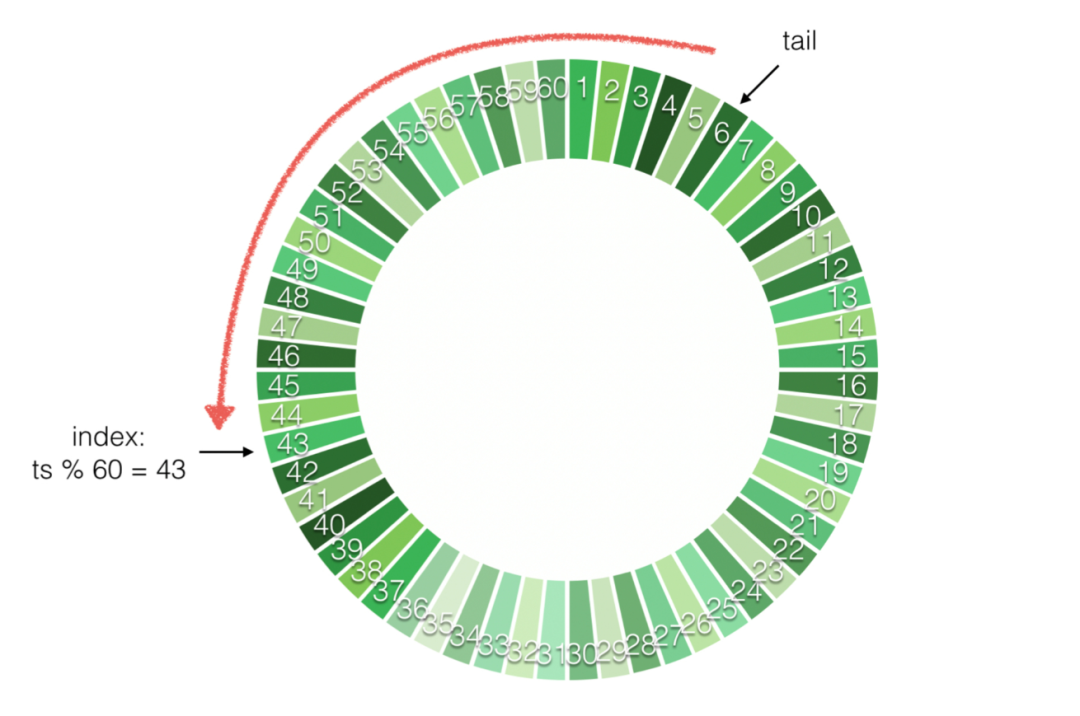

為了資料拉取方便，我們將資料按照時間進行分片，將時間作為資料切割的單位，按照時間存盤、拉取、快取資料（RingBuffer），簡化了資料處理流程，與傳統的Ring Buffer不一樣的是，我們只保留了尾指標，它隨著時間向前移動，每?秒向前移動一格，把時間戳和對應彈幕串列并寫到一個區塊當中，因此最多保留60秒的資料，同時，如果此時來了一個讀請求，那么緩沖環會根據客戶端傳入的時間戳計算出指標的索引位置，并從尾指標的副本區域往回遍歷直至跟索引重疊，收集到一定數量的彈幕串列回傳，這種機制保證了緩沖區的區塊是整體有序的，因此在讀取的時候只需要簡單地遍歷一遍即可，加上使用的是陣列作為存盤結構，帶來的讀效率是相當高的，

再來考慮可能出現資料競爭的情況，先來說寫操作，由于在這個場景下，寫操作是單執行緒的，因此?可不必關心并發寫帶來的資料一致性問題，再來說讀操作，由圖可知寫的方向是從尾指標以順時針?向移動，?讀?向是從尾指標以逆時針方向移動，?決定讀和寫的位置是否出現重疊取決于index的位置，由于我們保證了讀操作最多只能讀到30秒內的資料，因此緩沖環完全可以做到無鎖讀寫

在發送彈幕的一端 ，因為用戶一定時間能看得過來彈幕總量是有限的，所以可以對彈幕進行限流，有選擇的丟棄多余的彈幕，同時，采用柔性的處理方式，拉取用戶頭像、敏感詞過濾等分支在呼叫失敗的情況下，仍然能保證服務的核心流程不受影響，即彈幕能夠正常發送和接收，提供有損的服務，

總結

最終該服務在雙十二活動中，在Redis出現短暫故障的背景下，高效且穩定的支撐了70w用戶在線，成功完成了既定的目標，
