作業系統 ：CentOS 7.6_x64 freeswitch版本 ：1.10.9 sofia-sip版本： sofia-sip-1.13.14 freeswitch使用sip協議進行通信，當sip訊息超過mtu時，會出現拆包的情況，這里整理下sip訊息拆包原理及組包流程，
一、拆包的原理
簡單來說：拆包的原因是，sip訊息過長，超過mtu值， 具體原理可以參考《TCP/IP詳解 卷2：實作》第10章 ： IP的分片與重裝

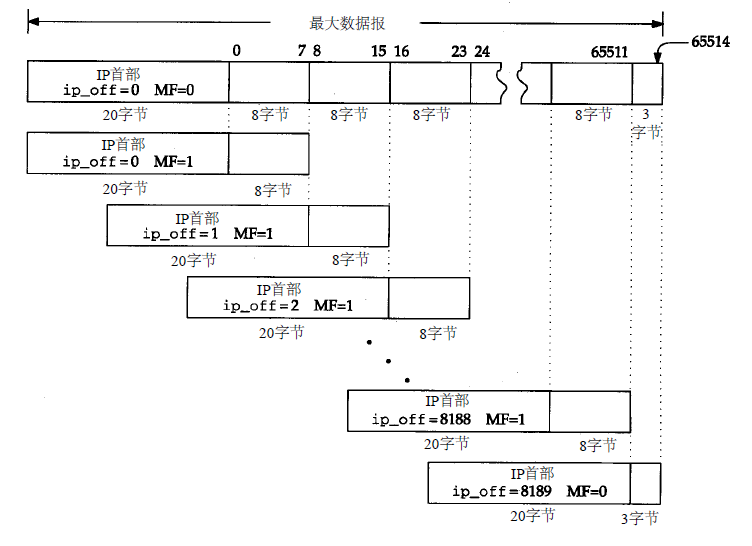

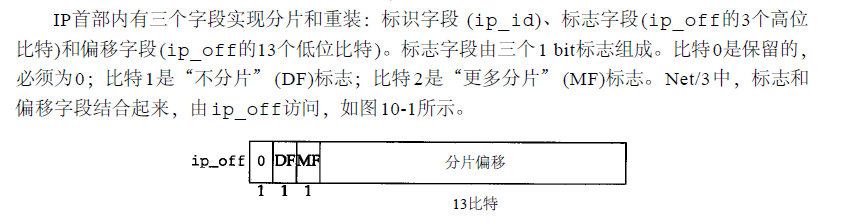

這里貼下拆包的示意圖：
二、生成sip拆包的pcap檔案
1、讓sip訊息超過mtu值
這里列舉兩種方法讓sip訊息超過mtu值，具體如下： 1） 添加sip訊息內容，超出默認mtu值 該方法和真實場景比較貼合，建議使用，可以通過在orginate時添加自定義sip頭實作，具體操作步驟獲取途徑： 關注微信公眾號（聊聊博文，文末可掃碼）后回復 20230402 獲取， 2）設定網卡的mtu為比較小的值 一般網卡默認的mut值是 1500 ，可以通過以下命令修改：ifconfig enp0s3 mtu 500up

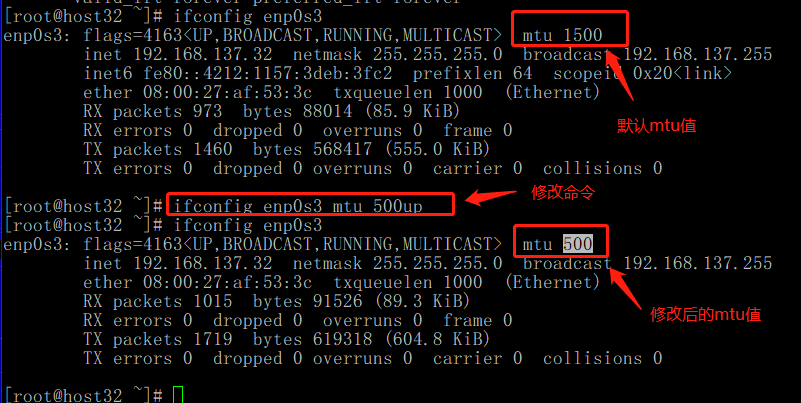

其中，500是新的mtu值，具體效果如下：
2、抓包獲取pcap檔案

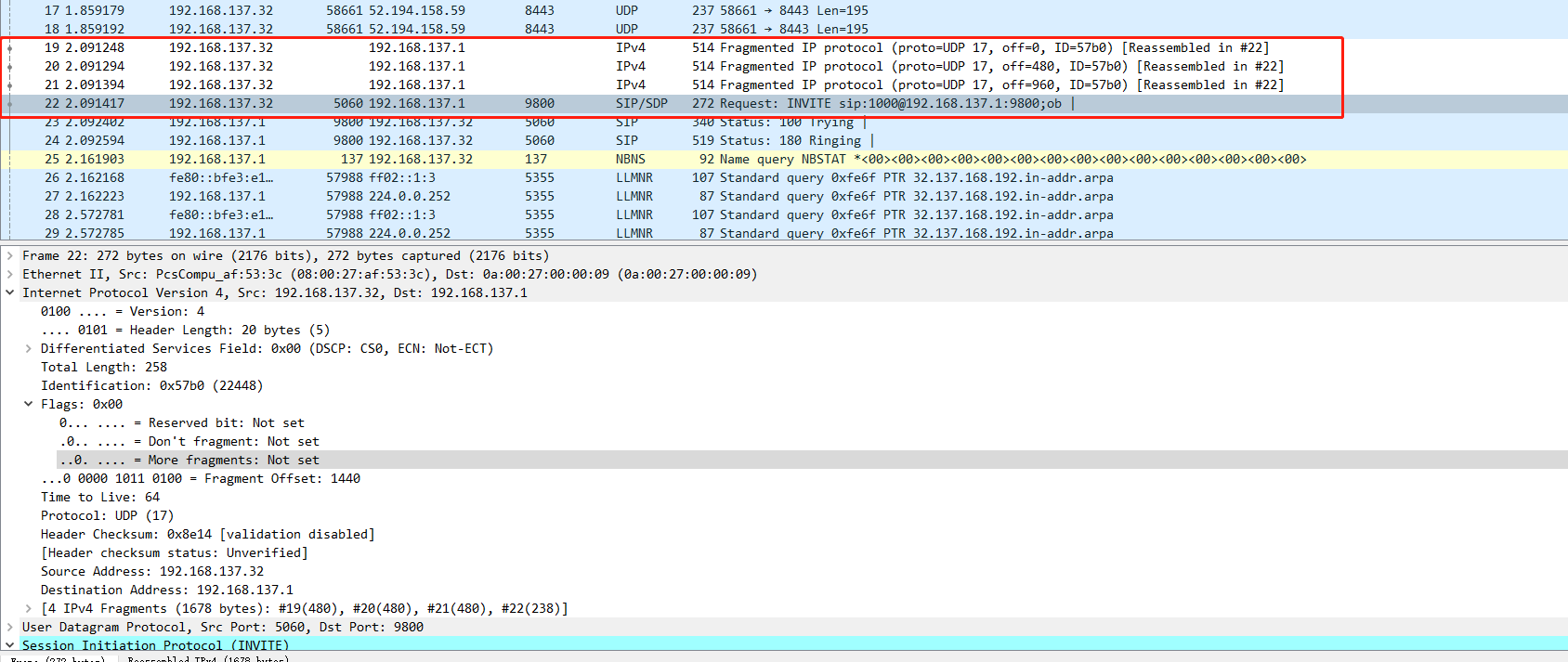

為了方便起見，這里以修改mtu值的方式演示下， 這里使用tcpdump進行抓包，具體如下： tcpdump -i enp0s3 udp -w sipTest1-mtu.pcap 具體效果如下：
上圖的INVITE訊息已經拆包了，
組包時，需要看ip頭里面的 More fragments 標識，拆包的資料Identification欄位一致，在本示例里面是 22448 這個值，
三、sip訊息組包
由于拆包是IP層的行為，sip訊息大多基于udp實作，拆包的資料包里面可能沒有埠資訊（埠資料在udp里面定義的），決議之前需要先進行組包，這里以python為例進行演示， python版本：python 3.9 libpcap版本：1.11.0b7 python3如何使用libpcap的具體講解，可從如下途徑獲取： 關注微信公眾號（聊聊博文，文末可掃碼）后回復 2022102901 獲取，1、基于udp實作的sip協議資料報文結構

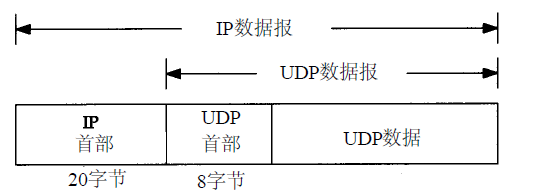

完整的sip訊息的IP資料報有IP首部、UDP首部、UDP資料組成，具體如下：

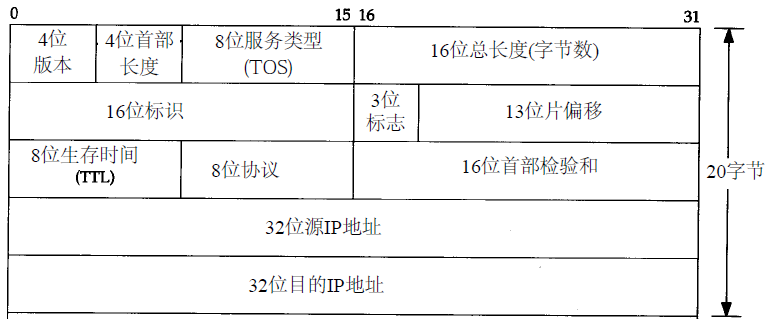

其中IP首部為20位元組，結構如下：

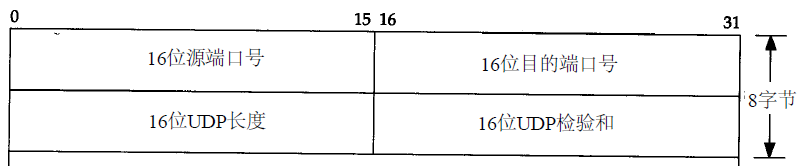

UDP首部為8位元組，結構如下：
2、決議IP首部及UDP首部
ip首部決議如下：ipHdr = struct.unpack('!BBHHHBBH4s4s',bytes(p[14:34])) ver = (ipHdr[0] & 0xF0) >> 4udp首部決議如下：
udpHdr = struct.unpack('!HHHH',bytes(p[34:42])) srcPort,dstPort = udpHdr[0],udpHdr[1]
3、拼接SIP訊息

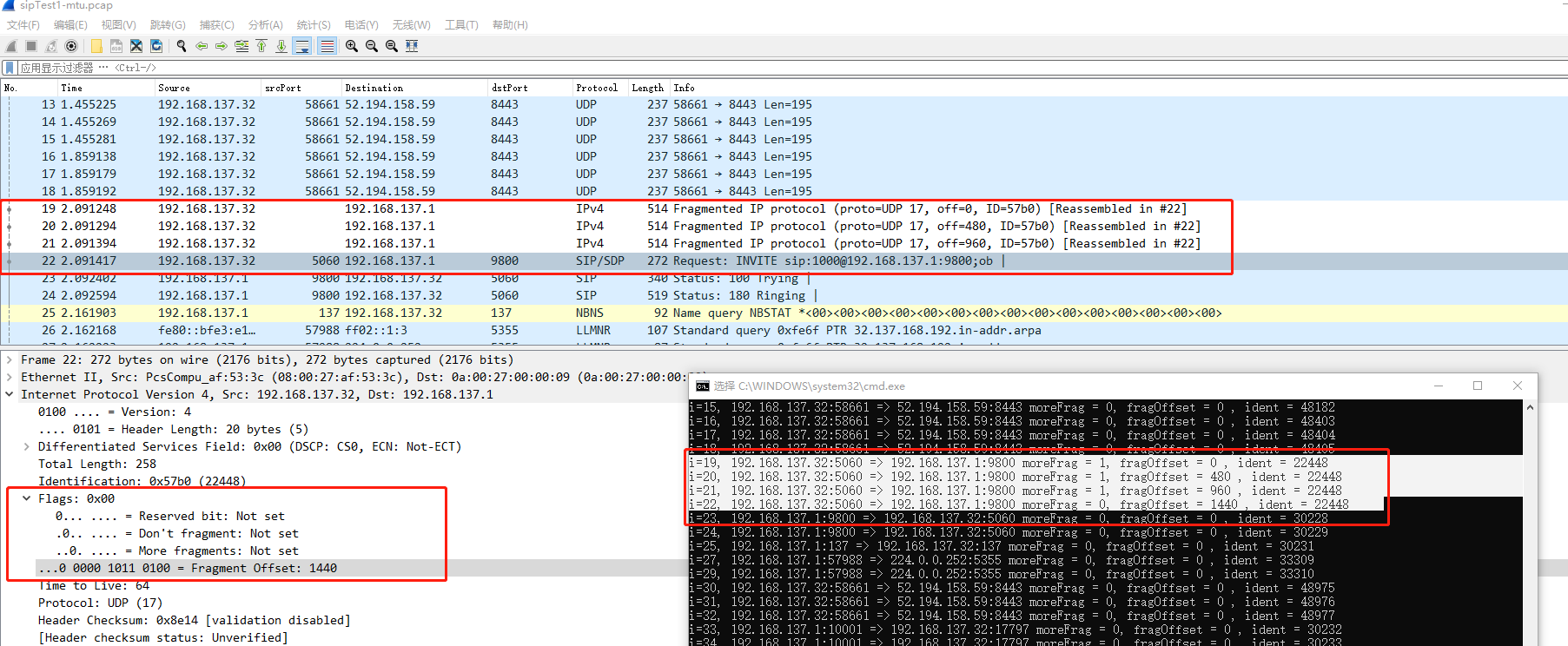

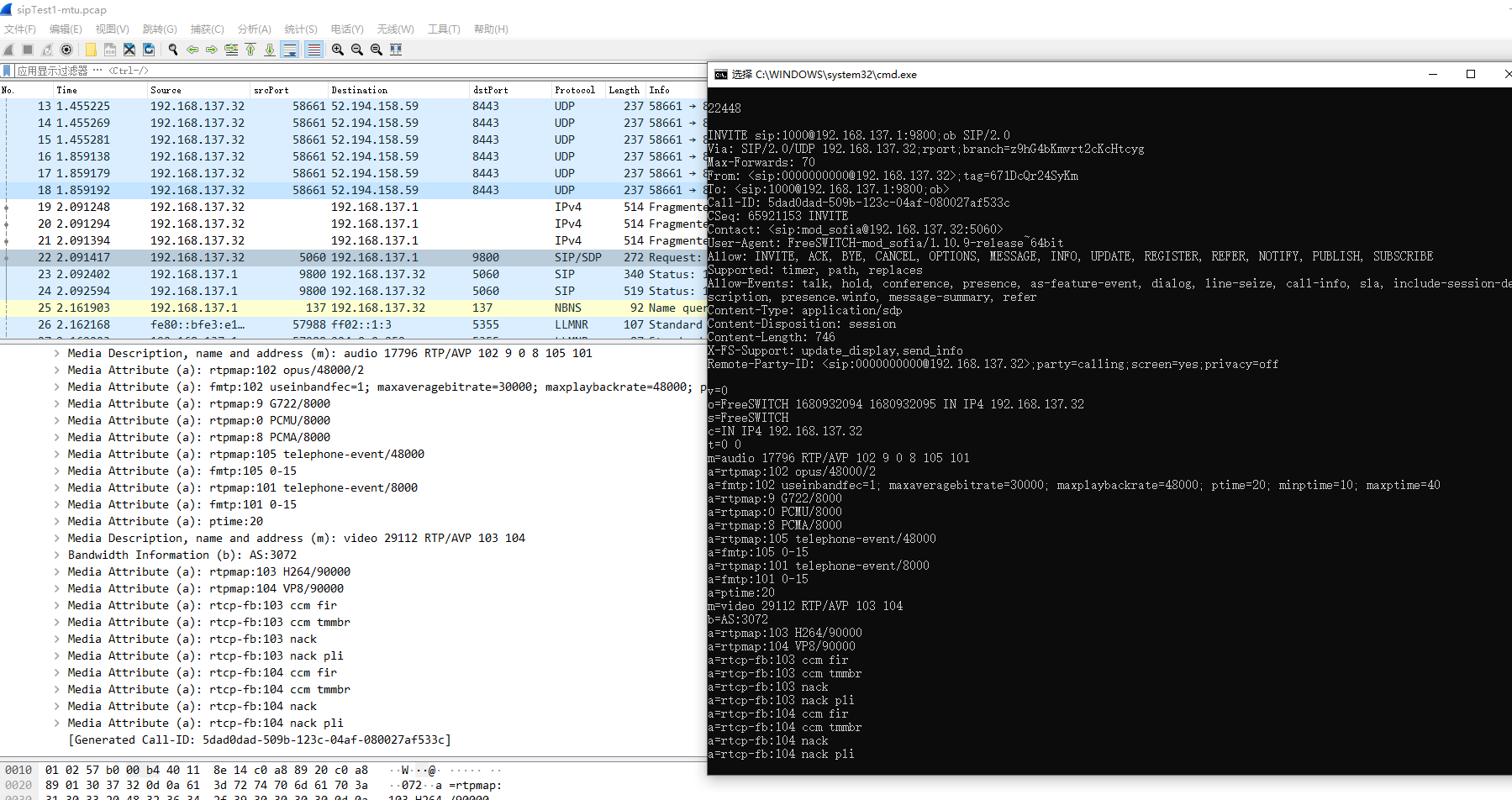

決議程序大概分為以下幾個步驟： 1）決議ip頭及udp頭； 2）判斷ip頭是否有moreFrag標識，如果有，則進行特殊標記處理； 3）根據資料包標識拼接sip訊息，然后決議； 運行效果如下：
拼接效果如下：

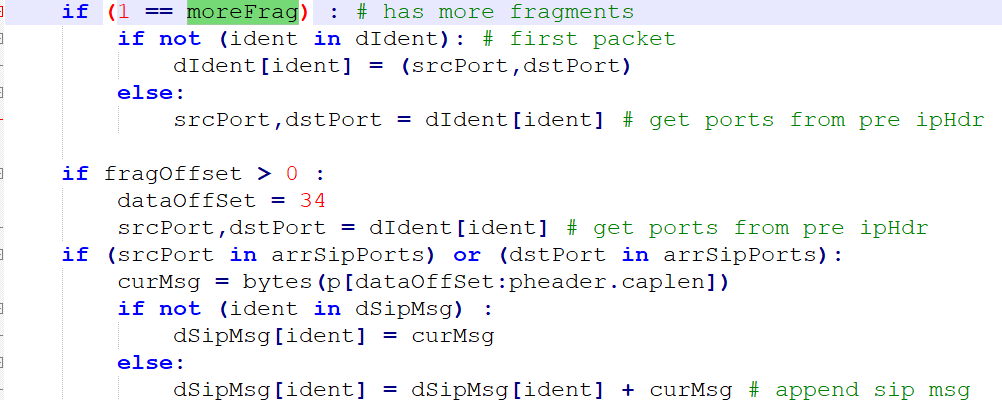

示例代碼如下：
四、資源獲取
本文涉及檔案和完整python示例代碼從如下途徑獲取：
關注微信公眾號（聊聊博文，文末可掃碼）后回復 20230408 獲取，
