在筆者上一篇文章《驅動開發：內核決議PE結構匯出表》介紹了如何決議記憶體匯出表結構，本章將繼續延申實作決議PE結構的PE頭，PE節表等資料，總體而言內核中決議PE結構與應用層沒什么不同，在上一篇文章中LyShark封裝實作了KernelMapFile()記憶體映射函式，在之后的章節中這個函式會被多次用到，為了減少代碼冗余，后期文章只列出重要部分，讀者可以自行去前面的文章中尋找特定的片段，

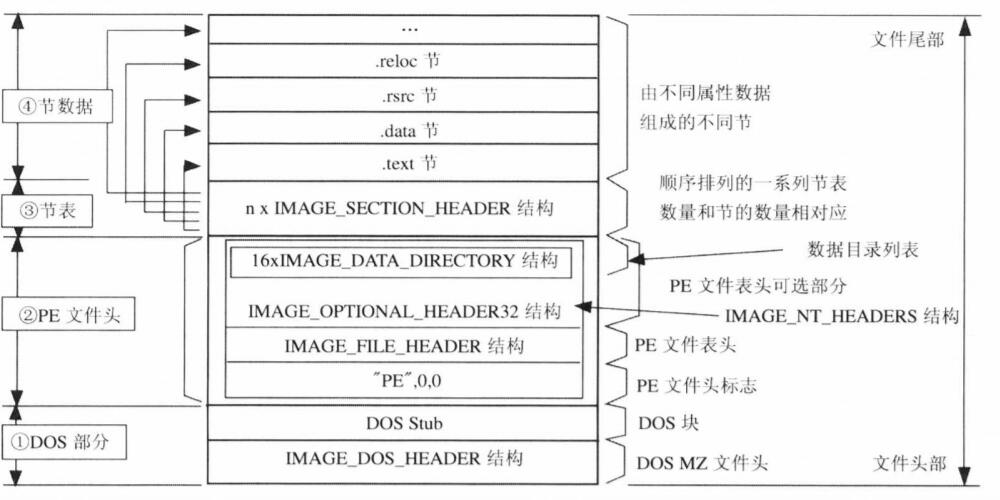

Windows NT 系統中可執行檔案使用微軟設計的新的檔案格式，也就是至今還在使用的PE格式，PE檔案的基本結構如下圖所示：
在PE檔案中,代碼,已初始化的資料,資源和重定位資訊等資料被按照屬性分類放到不同的Section(節區/或簡稱為節)中,而每個節區的屬性和位置等資訊用一個IMAGE_SECTION_HEADER結構來描述,所有的IMAGE_SECTION_HEADER結構組成了一個節表(Section Table),節表資料在PE檔案中被放在所有節資料的前面.
上面PE結構圖中可知PE檔案的開頭部分包括了一個標準的DOS可執行檔案結構，這看上去有些奇怪，但是這對于可執行程式的向下兼容性來說卻是不可缺少的，當然現在已經基本不會出現純DOS程式了，現在來說這個IMAGE_DOS_HEADER結構純粹是歷史遺留問題，
DOS頭結構決議： PE檔案中的DOS部分由MZ格式的檔案頭和可執行代碼部分組成，可執行代碼被稱為DOS塊(DOS stub)，MZ格式的檔案頭由IMAGE_DOS_HEADER結構定義，在C語言頭檔案winnt.h中有對這個DOS結構詳細定義,如下所示：
typedef struct _IMAGE_DOS_HEADER {
WORD e_magic; // DOS的頭部
WORD e_cblp; // Bytes on last page of file
WORD e_cp; // Pages in file
WORD e_crlc; // Relocations
WORD e_cparhdr; // Size of header in paragraphs
WORD e_minalloc; // Minimum extra paragraphs needed
WORD e_maxalloc; // Maximum extra paragraphs needed
WORD e_ss; // Initial (relative) SS value
WORD e_sp; // Initial SP value
WORD e_csum; // Checksum
WORD e_ip; // Initial IP value
WORD e_cs; // Initial (relative) CS value
WORD e_lfarlc; // File address of relocation table
WORD e_ovno; // Overlay number
WORD e_res[4]; // Reserved words
WORD e_oemid; // OEM identifier (for e_oeminfo)
WORD e_oeminfo; // OEM information; e_oemid specific
WORD e_res2[10]; // Reserved words
LONG e_lfanew; // 指向了PE檔案的開頭(重要)
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;
在DOS檔案頭中，第一個欄位e_magic被定義為MZ,標志著DOS檔案的開頭部分,最后一個欄位e_lfanew則指明了PE檔案的開頭位置，現在來說除了第一個欄位和最后一個欄位有些用處，其他欄位幾乎已經廢棄了，這里附上讀取DOS頭的代碼，
void DisplayDOSHeadInfo(HANDLE ImageBase)
{
PIMAGE_DOS_HEADER pDosHead = NULL;
pDosHead = (PIMAGE_DOS_HEADER)ImageBase;
printf("DOS頭： %x\n", pDosHead->e_magic);
printf("檔案地址： %x\n", pDosHead->e_lfarlc);
printf("PE結構偏移： %x\n", pDosHead->e_lfanew);
}
PE頭結構決議： 從DOS檔案頭的e_lfanew欄位向下偏移003CH的位置，就是真正的PE檔案頭的位置，該檔案頭是由IMAGE_NT_HEADERS結構定義的，定義結構如下：
typedef struct _IMAGE_NT_HEADERS {
DWORD Signature; // PE檔案標識字符
IMAGE_FILE_HEADER FileHeader;
IMAGE_OPTIONAL_HEADER32 OptionalHeader;
} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;
如上PE檔案頭的第一個DWORD是一個標志，默認情況下它被定義為00004550h也就是P,E兩個字符另外加上兩個零，而大部分的檔案屬性由標志后面的IMAGE_FILE_HEADER和IMAGE_OPTIONAL_HEADER32結構來定義，我們繼續跟進IMAGE_FILE_HEADER這個結構：
typedef struct _IMAGE_FILE_HEADER {
WORD Machine; // 運行平臺
WORD NumberOfSections; // 檔案的節數目
DWORD TimeDateStamp; // 檔案創建日期和時間
DWORD PointerToSymbolTable; // 指向符號表(用于除錯)
DWORD NumberOfSymbols; // 符號表中的符號數量
WORD SizeOfOptionalHeader; // IMAGE_OPTIONAL_HANDLER32結構的長度
WORD Characteristics; // 檔案的屬性 exe=010fh dll=210eh
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;
繼續跟進 IMAGE_OPTIONAL_HEADER32 結構，該結構體中的資料就豐富了，重要的結構說明經備注好了：
typedef struct _IMAGE_OPTIONAL_HEADER {
WORD Magic;
BYTE MajorLinkerVersion; // 連接器版本
BYTE MinorLinkerVersion;
DWORD SizeOfCode; // 所有包含代碼節的總大小
DWORD SizeOfInitializedData; // 所有已初始化資料的節總大小
DWORD SizeOfUninitializedData; // 所有未初始化資料的節總大小
DWORD AddressOfEntryPoint; // 程式執行入口RVA
DWORD BaseOfCode; // 代碼節的起始RVA
DWORD BaseOfData; // 資料節的起始RVA
DWORD ImageBase; // 程式鏡像基地址
DWORD SectionAlignment; // 記憶體中節的對其粒度
DWORD FileAlignment; // 檔案中節的對其粒度
WORD MajorOperatingSystemVersion; // 作業系統主版本號
WORD MinorOperatingSystemVersion; // 作業系統副版本號
WORD MajorImageVersion; // 可運行于作業系統的最小版本號
WORD MinorImageVersion;
WORD MajorSubsystemVersion; // 可運行于作業系統的最小子版本號
WORD MinorSubsystemVersion;
DWORD Win32VersionValue;
DWORD SizeOfImage; // 記憶體中整個PE映像尺寸
DWORD SizeOfHeaders; // 所有頭加節表的大小
DWORD CheckSum;
WORD Subsystem;
WORD DllCharacteristics;
DWORD SizeOfStackReserve; // 初始化時堆疊大小
DWORD SizeOfStackCommit;
DWORD SizeOfHeapReserve;
DWORD SizeOfHeapCommit;
DWORD LoaderFlags;
DWORD NumberOfRvaAndSizes; // 資料目錄的結構數量
IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;
IMAGE_DATA_DIRECTORY資料目錄串列，它由16個相同的IMAGE_DATA_DIRECTORY結構組成，這16個資料目錄結構定義很簡單僅僅指出了某種資料的位置和長度，定義如下：
typedef struct _IMAGE_DATA_DIRECTORY {
DWORD VirtualAddress; // 資料起始RVA
DWORD Size; // 資料塊的長度
} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;
上方的結構就是PE檔案的重要結構，接下來將通過編程讀取出PE檔案的開頭相關資料，讀取這些結構也非常簡單代碼如下所示，
// 署名權
// right to sign one's name on a piece of work
// PowerBy: LyShark
// Email: [email protected]
NTSTATUS DriverEntry(IN PDRIVER_OBJECT Driver, PUNICODE_STRING RegistryPath)
{
DbgPrint("hello lyshark.com \n");
NTSTATUS status = STATUS_SUCCESS;
HANDLE hFile = NULL;
HANDLE hSection = NULL;
PVOID pBaseAddress = NULL;
UNICODE_STRING FileName = { 0 };
// 初始化字串
RtlInitUnicodeString(&FileName, L"\\??\\C:\\Windows\\System32\\ntdll.dll");
// 記憶體映射檔案
status = KernelMapFile(FileName, &hFile, &hSection, &pBaseAddress);
if (!NT_SUCCESS(status))
{
return 0;
}
// 獲取PE頭資料集
PIMAGE_DOS_HEADER pDosHeader = (PIMAGE_DOS_HEADER)pBaseAddress;
PIMAGE_NT_HEADERS pNtHeaders = (PIMAGE_NT_HEADERS)((PUCHAR)pDosHeader + pDosHeader->e_lfanew);
PIMAGE_FILE_HEADER pFileHeader = &pNtHeaders->FileHeader;
DbgPrint("運行平臺: %x\n", pFileHeader->Machine);
DbgPrint("節區數目: %x\n", pFileHeader->NumberOfSections);
DbgPrint("時間標記: %x\n", pFileHeader->TimeDateStamp);
DbgPrint("可選頭大小 %x\n", pFileHeader->SizeOfOptionalHeader);
DbgPrint("檔案特性: %x\n", pFileHeader->Characteristics);
DbgPrint("入口點： %p\n", pNtHeaders->OptionalHeader.AddressOfEntryPoint);
DbgPrint("鏡像基址： %p\n", pNtHeaders->OptionalHeader.ImageBase);
DbgPrint("鏡像大小： %p\n", pNtHeaders->OptionalHeader.SizeOfImage);
DbgPrint("代碼基址： %p\n", pNtHeaders->OptionalHeader.BaseOfCode);
DbgPrint("區塊對齊： %p\n", pNtHeaders->OptionalHeader.SectionAlignment);
DbgPrint("檔案塊對齊： %p\n", pNtHeaders->OptionalHeader.FileAlignment);
DbgPrint("子系統： %x\n", pNtHeaders->OptionalHeader.Subsystem);
DbgPrint("區段數目： %d\n", pNtHeaders->FileHeader.NumberOfSections);
DbgPrint("時間日期標志： %x\n", pNtHeaders->FileHeader.TimeDateStamp);
DbgPrint("首部大小： %x\n", pNtHeaders->OptionalHeader.SizeOfHeaders);
DbgPrint("特征值： %x\n", pNtHeaders->FileHeader.Characteristics);
DbgPrint("校驗和： %x\n", pNtHeaders->OptionalHeader.CheckSum);
DbgPrint("可選頭部大小： %x\n", pNtHeaders->FileHeader.SizeOfOptionalHeader);
DbgPrint("RVA 數及大小： %x\n", pNtHeaders->OptionalHeader.NumberOfRvaAndSizes);
ZwUnmapViewOfSection(NtCurrentProcess(), pBaseAddress);
ZwClose(hSection);
ZwClose(hFile);
Driver->DriverUnload = UnDriver;
return STATUS_SUCCESS;
}

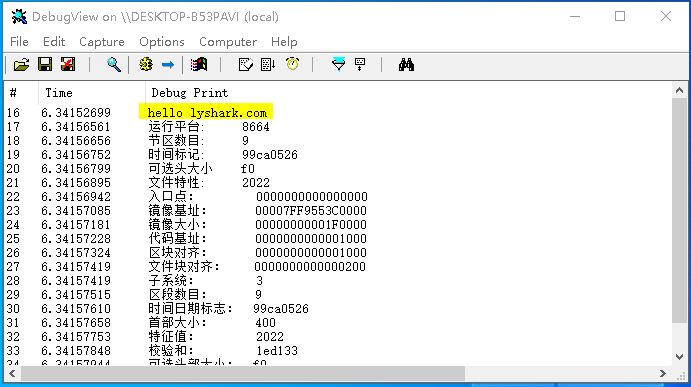

運行如上這段代碼，即可決議出ntdll.dll模塊的核心內容，如下圖所示；
接著來實作決議節表，PE檔案中的所有節的屬性定義都被定義在節表中，節表由一系列的IMAGE_SECTION_HEADER結構排列而成，每個結構郵過來描述一個節，節表總被存放在緊接在PE檔案頭的地方，也即是從PE檔案頭開始偏移為00f8h的位置處，如下是節表頭部的定義，
typedef struct _IMAGE_SECTION_HEADER {
BYTE Name[IMAGE_SIZEOF_SHORT_NAME];
union {
DWORD PhysicalAddress;
DWORD VirtualSize; // 節區尺寸
} Misc;
DWORD VirtualAddress; // 節區RVA
DWORD SizeOfRawData; // 在檔案中對齊后的尺寸
DWORD PointerToRawData; // 在檔案中的偏移
DWORD PointerToRelocations; // 在OBJ檔案中使用
DWORD PointerToLinenumbers;
WORD NumberOfRelocations;
WORD NumberOfLinenumbers;
DWORD Characteristics; // 節區屬性欄位
} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;
決議節表也很容易實作，首先通過pFileHeader->NumberOfSections獲取到節數量，然后回圈決議直到所有節輸出完成，這段代碼實作如下所示，
// 署名權
// right to sign one's name on a piece of work
// PowerBy: LyShark
// Email: [email protected]
NTSTATUS DriverEntry(IN PDRIVER_OBJECT Driver, PUNICODE_STRING RegistryPath)
{
DbgPrint("hello lyshark.com \n");
NTSTATUS status = STATUS_SUCCESS;
HANDLE hFile = NULL;
HANDLE hSection = NULL;
PVOID pBaseAddress = NULL;
UNICODE_STRING FileName = { 0 };
// 初始化字串
RtlInitUnicodeString(&FileName, L"\\??\\C:\\Windows\\System32\\ntdll.dll");
// 記憶體映射檔案
status = KernelMapFile(FileName, &hFile, &hSection, &pBaseAddress);
if (!NT_SUCCESS(status))
{
return 0;
}
// 獲取PE頭資料集
PIMAGE_DOS_HEADER pDosHeader = (PIMAGE_DOS_HEADER)pBaseAddress;
PIMAGE_NT_HEADERS pNtHeaders = (PIMAGE_NT_HEADERS)((PUCHAR)pDosHeader + pDosHeader->e_lfanew);
PIMAGE_SECTION_HEADER pSection = IMAGE_FIRST_SECTION(pNtHeaders);
PIMAGE_FILE_HEADER pFileHeader = &pNtHeaders->FileHeader;
DWORD NumberOfSectinsCount = 0;
// 獲取區塊數量
NumberOfSectinsCount = pFileHeader->NumberOfSections;
DWORD64 *difA = NULL; // 虛擬地址開頭
DWORD64 *difS = NULL; // 相對偏移(用于遍歷)
difA = ExAllocatePool(NonPagedPool, NumberOfSectinsCount*sizeof(DWORD64));
difS = ExAllocatePool(NonPagedPool, NumberOfSectinsCount*sizeof(DWORD64));
DbgPrint("節區名稱 相對偏移\t虛擬大小\tRaw資料指標\tRaw資料大小\t節區屬性\n");
for (DWORD temp = 0; temp<NumberOfSectinsCount; temp++, pSection++)
{
DbgPrint("%10s\t 0x%x \t 0x%x \t 0x%x \t 0x%x \t 0x%x \n",
pSection->Name, pSection->VirtualAddress, pSection->Misc.VirtualSize,
pSection->PointerToRawData, pSection->SizeOfRawData, pSection->Characteristics);
difA[temp] = pSection->VirtualAddress;
difS[temp] = pSection->VirtualAddress - pSection->PointerToRawData;
}
ZwUnmapViewOfSection(NtCurrentProcess(), pBaseAddress);
ZwClose(hSection);
ZwClose(hFile);
Driver->DriverUnload = UnDriver;
return STATUS_SUCCESS;
}

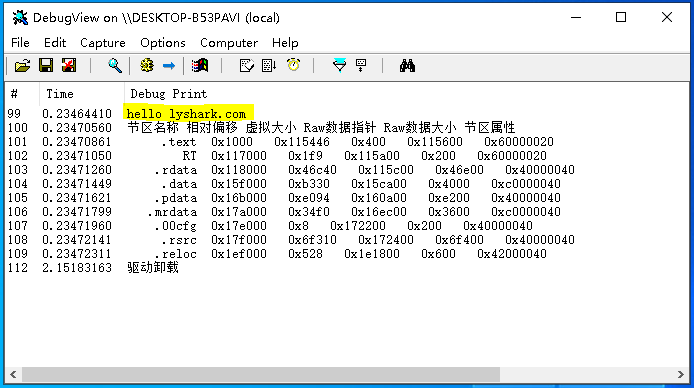

運行驅動程式，即可輸出ntdll.dll模塊的節表資訊，如下圖；
