關于人臉識別

本文是《JavaCV人臉識別三部曲》的第一篇，在《JavaCV的攝像頭實戰之八：人臉檢測》一文中，實作了檢測人臉并用方框標注出來，但僅框出人臉作用不大，最好是識別出此人的身份，這樣就能做很多事情了，例如簽到、告警等，這就是接下來咱們要挑戰的人臉識別
人臉識別涉及到兩個步驟：訓練和識別，接下來簡單說明解釋一下

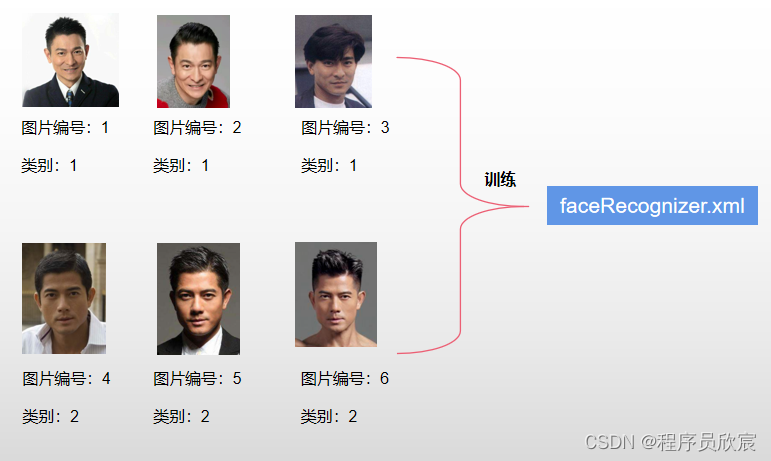

先看什么是訓練，如下圖，用兩位天王的六張照片來訓練，一共兩個類別，訓練完成后得到模型檔案faceRecognizer.xml：

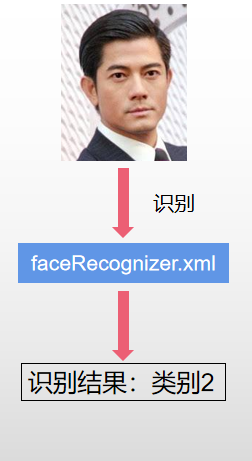

訓練成功后，我們拿一張新的照片給模型去識別，得到的結果是訓練時的類別，如此識別完成，我們已確定了新照片的身份：

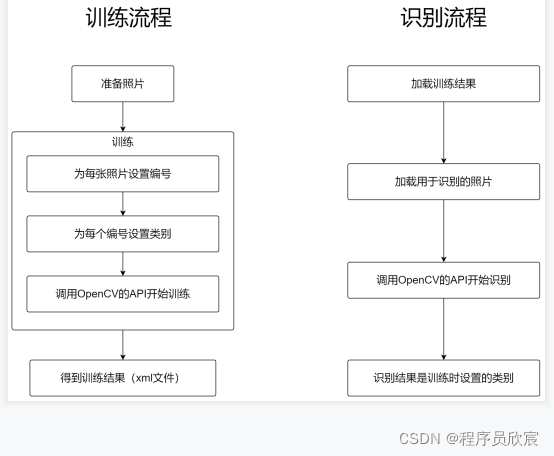

下面用流程圖將訓練和識別說得更詳細一些：

關于《JavaCV人臉識別三部曲》

《JavaCV人臉識別三部曲》一共三篇文章，內容如下：

《視頻中的人臉保存為圖片》：本篇介紹如何通過JavaCV將攝像頭中的每個人臉都檢測出來，并且把每個人臉保存為圖片，這種方法可以讓我們快速獲取大量人臉照片用于訓練
《訓練》：講述如何用分類好的照片去訓練模型
《識別和預覽》：拿到訓練好的模型，去識別視頻中每一幀的人臉，把結果標注到圖片上預覽

整個三部曲也是《JavaCV的攝像頭實戰》系列的一部分，分別是《JavaCV的攝像頭實戰》系列的的第九、第十、第十一篇

本篇概覽

本篇要做的事情就是把訓練用的照片準備好
您可能會疑惑：我自己去找一些照片不就行了嗎？去網上搜、去相冊搜、去拍照不都可以嗎？沒錯，只要找到您想識別的人臉即可，而本篇介紹的是另一種方法：借助攝像頭檢測人臉，然后將人臉大小的照片保存在硬碟，用這些照片來訓練，實測多張照片訓練處的模型在檢測新照片時效果更好
具體做法如下：

寫個程式，對攝像頭的照片做人臉檢測，每個檢測到的人臉，都作一張圖片保存，注意不是攝像頭視頻幀的完整圖片，而是檢測出每張人臉，把這個人臉的矩形作為圖片保存，而且保存的是灰度圖片，不是彩色圖片（訓練和檢測只需要灰度圖片）
然后找個沒人的地方運行程式，一個人對著攝像頭，開始......搔首弄姿，各種光線明暗、各種角度、各種表情都用上，作為圖片保存

用這些圖片訓練出的模型，由于覆寫了各種亮度、角度、表情，最終的識別效果會更好
接下來我們就來寫這段程式吧

原始碼下載

《JavaCV的攝像頭實戰》的完整原始碼可在GitHub下載到，地址和鏈接資訊如下表所示(https://github.com/zq2599/blog_demos)：

名稱	鏈接	備注
專案主頁	https://github.com/zq2599/blog_demos	該專案在GitHub上的主頁
git倉庫地址(https)	https://github.com/zq2599/blog_demos.git	該專案原始碼的倉庫地址，https協議
git倉庫地址(ssh)	[email protected]:zq2599/blog_demos.git	該專案原始碼的倉庫地址，ssh協議

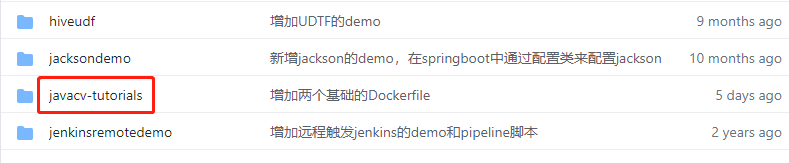

這個git專案中有多個檔案夾，本篇的原始碼在javacv-tutorials檔案夾下，如下圖紅框所示：

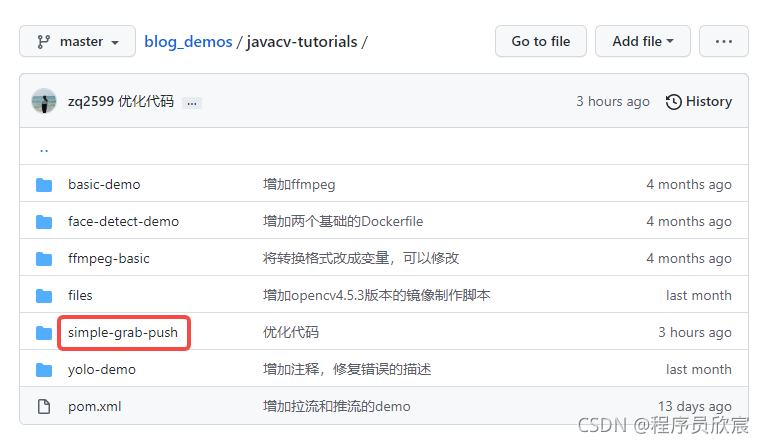

javacv-tutorials里面有多個子工程，《JavaCV的攝像頭實戰》系列的代碼在simple-grab-push工程下：

編碼：檢測服務

先定義一個檢測有關的介面DetectService.java，如下，主要是定義了三個方法init、convert、releaseOutputResource，其中init用于初始化檢測服務，convert負責處理單個幀（本篇就是檢測出人臉、把人臉照片保存在硬碟），releaseOutputResource在結束的時候被執行，用于釋放資源，另外還有個靜態方法buildGrayImage，很簡單，生成灰度圖片對應的Mat物件：

package com.bolingcavalry.grabpush.extend;

import com.bolingcavalry.grabpush.Constants;
import org.bytedeco.javacv.Frame;
import org.bytedeco.javacv.OpenCVFrameConverter;
import org.bytedeco.opencv.opencv_core.*;
import org.bytedeco.opencv.opencv_objdetect.CascadeClassifier;
import static org.bytedeco.opencv.global.opencv_core.CV_8UC1;
import static org.bytedeco.opencv.global.opencv_imgcodecs.imwrite;
import static org.bytedeco.opencv.global.opencv_imgproc.*;

/**
 * @author willzhao
 * @version 1.0
 * @description 檢測工具的通用介面
 * @date 2021/12/5 10:57
 */
public interface DetectService {

    /**
     * 根據傳入的MAT構造相同尺寸的MAT，存放灰度圖片用于以后的檢測
     * @param src 原始圖片的MAT物件
     * @return 相同尺寸的灰度圖片的MAT物件
     */
    static Mat buildGrayImage(Mat src) {
        return new Mat(src.rows(), src.cols(), CV_8UC1);
    }

    /**
     * 初始化操作，例如模型下載
     * @throws Exception
     */
    void init() throws Exception;

    /**
     * 得到原始幀，做識別，添加框選
     * @param frame
     * @return
     */
    Frame convert(Frame frame);

    /**
     * 釋放資源
     */
    void releaseOutputResource();
}

然后就是DetectService的實作類DetectAndSaveService.java，完整代碼如下，有幾處要注意的地方稍后提到：

package com.bolingcavalry.grabpush.extend;

import com.bolingcavalry.grabpush.Constants;
import lombok.extern.slf4j.Slf4j;
import org.bytedeco.javacpp.Loader;
import org.bytedeco.javacv.Frame;
import org.bytedeco.javacv.OpenCVFrameConverter;
import org.bytedeco.opencv.opencv_core.*;
import org.bytedeco.opencv.opencv_objdetect.CascadeClassifier;
import java.io.File;
import java.net.URL;
import java.text.SimpleDateFormat;
import java.util.Date;
import java.util.concurrent.atomic.AtomicInteger;
import static org.bytedeco.opencv.global.opencv_imgcodecs.imwrite;
import static org.bytedeco.opencv.global.opencv_imgproc.*;

/**
 * @author willzhao
 * @version 1.0
 * @description 檢測人臉并保存到硬碟的服務
 * @date 2021/12/3 8:09
 */
@Slf4j
public class DetectAndSaveService implements DetectService {

    /**
     * 每一幀原始圖片的物件
     */
    private Mat grabbedImage = null;

    /**
     * 原始圖片對應的灰度圖片物件
     */
    private Mat grayImage = null;

    /**
     * 分類器
     */
    private CascadeClassifier classifier;

    /**
     * 轉換器
     */
    private OpenCVFrameConverter.ToMat converter = new OpenCVFrameConverter.ToMat();

    /**
     * 模型檔案的下載地址
     */
    private String modelFileUrl;

    /**
     * 存放人臉圖片的位置
     */
    private String basePath;

    /**
     * 記錄圖片總數
     */
    private final AtomicInteger num = new AtomicInteger();

    /**
     * 訓練的圖片尺寸
     */
    Size size = new Size(Constants.RESIZE_WIDTH, Constants.RESIZE_HEIGHT);

    /**
     * 構造方法，在此指定模型檔案的下載地址
     * @param modelFileUrl 人臉檢測模型地址
     * @param basePath 檢測出的人臉小圖在硬碟上的存放地址
     */
    public DetectAndSaveService(String modelFileUrl, String basePath) {
        this.modelFileUrl = modelFileUrl;

        // 圖片保存在硬碟的位置，注意檔案名的固定前綴是當前的年月日時分秒
        this.basePath = basePath
                      + new SimpleDateFormat("yyyyMMddHHmmss").format(new Date())
                      + "-";
    }

    /**
     * 音頻采樣物件的初始化
     * @throws Exception
     */
    @Override
    public void init() throws Exception {
        // 下載模型檔案
        URL url = new URL(modelFileUrl);

        File file = Loader.cacheResource(url);

        // 模型檔案下載后的完整地址
        String classifierName = file.getAbsolutePath();

        // 根據模型檔案實體化分類器
        classifier = new CascadeClassifier(classifierName);

        if (classifier == null) {
            log.error("Error loading classifier file [{}]", classifierName);
            System.exit(1);
        }
    }

    @Override
    public Frame convert(Frame frame) {
        // 由幀轉為Mat
        grabbedImage = converter.convert(frame);

        // 灰度Mat，用于檢測
        if (null==grayImage) {
            grayImage = DetectService.buildGrayImage(grabbedImage);
        }

        String filePath = basePath + num.incrementAndGet();

        // 進行人臉識別，根據結果做處理得到預覽視窗顯示的幀
        return detectAndSave(classifier, converter, frame, grabbedImage, grayImage, filePath , size);
    }

    /**
     * 程式結束前，釋放人臉識別的資源
     */
    @Override
    public void releaseOutputResource() {
        if (null!=grabbedImage) {
            grabbedImage.release();
        }

        if (null!=grayImage) {
            grayImage.release();
        }

        if (null==classifier) {
            classifier.close();
        }
    }

    /**
     *
     * @param classifier 分類器
     * @param converter 轉換工具
     * @param rawFrame 原始幀
     * @param grabbedImage 原始圖片的Mat物件
     * @param grayImage 原始圖片對應的灰度圖片的Mat物件
     * @param basePath 圖片的基本路徑
     * @param size 訓練時要求的圖片大小
     * @return
     */
    static Frame detectAndSave(CascadeClassifier classifier,
                               OpenCVFrameConverter.ToMat converter,
                               Frame rawFrame,
                               Mat grabbedImage,
                               Mat grayImage,
                               String basePath,
                               Size size) {

        // 當前圖片轉為灰度圖片
        cvtColor(grabbedImage, grayImage, CV_BGR2GRAY);

        // 存放檢測結果的容器
        RectVector objects = new RectVector();

        // 開始檢測
        classifier.detectMultiScale(grayImage, objects);

        // 檢測結果總數
        long total = objects.size();

        // 如果沒有檢測到結果就提前回傳
        if (total<1) {
            return rawFrame;
        }

        // 假設現在是一個人對著攝像頭，因為此時檢測的結果如果大于1，顯然是檢測有問題
        if (total>1) {
            return rawFrame;
        }

        Mat faceMat;

        // 如果有檢測結果，就根據結果的資料構造矩形框，畫在原圖上
        // 前面的判斷確保了此時只有一個人臉
        Rect r = objects.get(0);

        // 從完整的灰度圖中取得一個矩形小圖的Mat物件
        faceMat = new Mat(grayImage, r);

        // 訓練時用的圖片尺寸是固定的，因此這里要調整大小
        resize(faceMat, faceMat, size);

        // 圖片的保存位置
        String imagePath = basePath + "." + Constants.IMG_TYPE;

        // 保存圖片到硬碟
        imwrite(imagePath, faceMat);

        // 人臉的位置資訊
        int x = r.x(), y = r.y(), w = r.width(), h = r.height();

        // 在人臉上畫矩形
        rectangle(grabbedImage, new Point(x, y), new Point(x + w, y + h), Scalar.RED, 1, CV_AA, 0);

        // 釋放檢測結果資源
        objects.close();

        // 將標注過的圖片轉為幀，回傳
        return converter.convert(grabbedImage);
    }
}

上述代碼有幾處要注意：

detectAndSave方法中，當前照片檢測出的人臉數如果大于1就提前回傳不做處理了，這是因為假定運行程式的時候，攝像頭前面只有一個人，所以如果檢測出超過一張人臉，就認為當前照片的檢測不準確，就不再處理當前照片了（實際使用中發現常有檢測失誤的情況，例如把一個矩形盒子檢測為人臉），這個提前回傳的邏輯，您可以根據自己的環境去調整
imwrite方法可以將Mat以圖片的形式保存到硬碟
保存檔案到磁盤前呼叫了resize方法，將圖片調整為164*164大小，這是因為后面的訓練和檢測統一使用該尺寸

現在核心代碼已經寫完，需要再寫一些代碼來使用DetectAndSaveService

編碼：運行框架

《JavaCV的攝像頭實戰之一：基礎》創建的simple-grab-push工程中已經準備好了父類AbstractCameraApplication，所以本篇繼續使用該工程，創建子類實作那些抽象方法即可

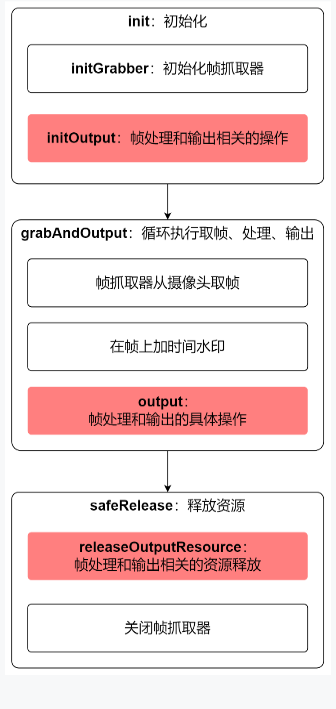

編碼前先回顧父類的基礎結構，如下圖，粗體是父類定義的各個方法，紅色塊都是需要子類來實作抽象方法，所以接下來，咱們以本地視窗預覽為目標實作這三個紅色方法即可：
新建檔案PreviewCameraWithDetectAndSave.java，這是AbstractCameraApplication的子類，其代碼很簡單，接下來按上圖順序依次說明
先定義CanvasFrame型別的成員變數previewCanvas，這是展示視頻幀的本地視窗：

protected CanvasFrame previewCanvas

把前面創建的DetectService作為成員變數，后面檢測的時候會用到：

    /**
     * 檢測工具介面
     */
    private DetectService detectService;

PreviewCameraWithDetectAndSave的構造方法，接受DetectService的實體：

    /**
     * 不同的檢測工具，可以通過構造方法傳入
     * @param detectService
     */
    public PreviewCameraWithDetectAndSave(DetectService detectService) {
        this.detectService = detectService;
    }

然后是初始化操作，可見是previewCanvas的實體化和引數設定：

    @Override
    protected void initOutput() throws Exception {
        previewCanvas = new CanvasFrame("攝像頭預覽，檢測人臉并保存在硬碟", CanvasFrame.getDefaultGamma() / grabber.getGamma());
        previewCanvas.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        previewCanvas.setAlwaysOnTop(true);

        // 檢測服務的初始化操作
        detectService.init();
    }

接下來是output方法，定義了拿到每一幀視頻資料后做什么事情，這里呼叫了detectService.convert檢測人臉并保存圖片，然后在本地視窗顯示：

    @Override
    protected void output(Frame frame) {
        // 原始幀先交給檢測服務處理，這個處理包括物體檢測，再將檢測結果標注在原始圖片上，
        // 然后轉換為幀回傳
        Frame detectedFrame = detectService.convert(frame);
        // 預覽視窗上顯示的幀是標注了檢測結果的幀
        previewCanvas.showImage(detectedFrame);
    }

最后是處理視頻的回圈結束后，程式退出前要做的事情，先關閉本地視窗，再釋放檢測服務的資源：

    @Override
    protected void releaseOutputResource() {
        if (null!= previewCanvas) {
            previewCanvas.dispose();
        }

        // 檢測工具也要釋放資源
        detectService.releaseOutputResource();
    }

由于檢測有些耗時，所以兩幀之間的間隔時間要低于普通預覽：

    @Override
    protected int getInterval() {
        return super.getInterval()/8;
    }

至此，功能已開發完成，再寫上main方法，在實體化DetectAndSaveService的時候注意入參有兩個，第一個是人臉檢測模型的下載地址，第二個是人臉照片保存在本地的位置，還有action方法的引數1000表示預覽持續時間是1000秒：

    public static void main(String[] args) {
        String modelFileUrl = "https://raw.github.com/opencv/opencv/master/data/haarcascades/haarcascade_frontalface_alt.xml";
        new PreviewCameraWithDetectAndSave(
                new DetectAndSaveService(
                        modelFileUrl,
                        "E:\\temp\\202112\\18\\001\\man"))
                .action(1000);
    }

抓取第一個人的照片

運行main方法，然后請群眾演員A登場，看著他一個人對著攝像頭，開始......搔首弄姿，各種光線明暗、各種角度、各種表情都用上吧，哎，不忍直視...

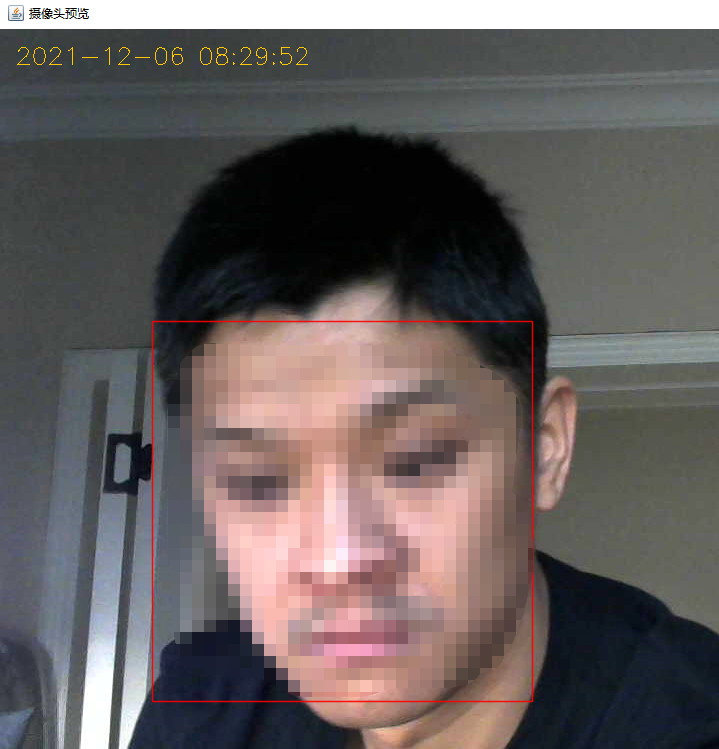

由于開啟了預覽視窗，因此可以看到攝像頭拍攝的效果，出現紅框的矩形最終都會被保存為圖片，請注意調整角度和表情，群眾演員A好像很熱衷于自拍，玩得不亦樂乎，好吧，讓他放飛自我：

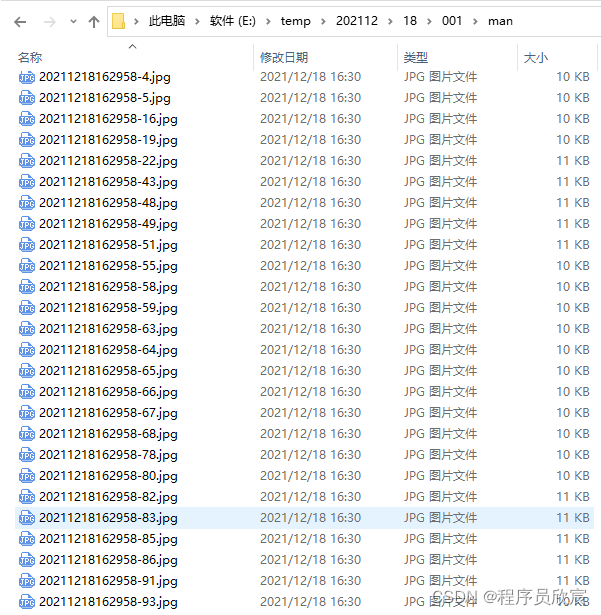

檢測的圖片到了一定數量就可以結束了，我這里保存了259張，如下圖：
對以上照片，建議是用肉眼檢查一遍所有照片，把不是人臉的全部洗掉，我發現了十多張不是人臉的照片，例如下面這張把臉上的一部分識別成了人臉，顯然是有問題的，這樣的照片就洗掉吧，不要用在訓練了：
上述照片全部保存在E:\temp\202112\18\001\man目錄下

抓取第二個人的照片

修改代碼，把main方法中存放圖片的目錄改成E:\temp\202112\18\001\woman，然后再次運行程式，請群眾演員B登場，懇求她像前一位群眾演員那樣一個人對著攝像頭，開始......搔首弄姿，各種光線明暗、各種角度、各種表情都用上吧
于是，我們又順利拿到第二位群眾演員的大量人臉圖片，記得要肉眼觀察每一張照片，把不準確的都洗掉掉

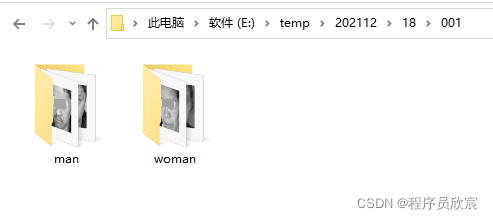

至此，借助前面撰寫的程式，我們輕松拿到了兩位群眾演員的大量人臉照片，其中A的照片保存在E:\temp\202112\18\001\man，B的照片保存在E:\temp\202112\18\001\woman：
至此，本篇的任務已經完成，下一篇會用這些照片進行訓練，為最終的識別做好準備；
