全域描述符表(GDT)

??在386平臺各種保護措施中最重要的就是全域描述符表(GDT)，GDT為記憶體的某些部分定義了基本的訪問權限，我們可以使用GDT中的一個索引來生成段沖突例外, 讓內核終止執行例外的行程，現代作業系統大多使用"分頁"的記憶體模式來實作該功能, 它更具通用性和靈活性，GDT還定義了記憶體中的的某個部分是可執行程式還是實際的資料，GDT還可定義任務狀態段(TSS)，TSS一般在基于硬體的多任務處理中使用, 所以我們在此并不做討論，需要注意的是TSS并不是啟用多任務的唯一方法，

??注意GRUB已經為你安裝了一個GDT, 如果我們重寫了加載GRUB的記憶體區域, 將會丟棄它的GDT, 這會導致"三重錯誤(Triple fault)"，簡單的說, 它將重置機器，為了防止該問題的發生, 我們應該在已知可以訪問的記憶體中構建自己的GDT, 并告訴處理器它在哪里, 最后使用我們的新索引加載處理器的CS、DS、ES、FS和GS暫存器，CS暫存器就是代碼段, 它告訴處理器執行當前代碼的訪問權限在GDT中的偏移量，DS暫存器的作用類似, 但是資料段, 定義了當前資料的訪問權限的偏移量，ES、FS和GS是備用的DS暫存器, 對我們并不重要，

??GDT本身是64位的長索引串列，這些索引定義了記憶體中可訪問區域的起始位置和大小界限, 以及與該索引關聯的訪問權限，通常第一個索引, 0號索引被稱為NULL描述符，所以我們不應該將任何的段暫存器設定為0, 否則將導致常見的保護錯誤, 這也是處理器的保護功能，通用的保護錯誤和幾種例外將在中斷服務程式(ISR)那節詳細說明，

??每個GDT索引還定義了處理器正在運行的當前段是供系統使用的(Ring 0)還是供應用程式使用的(Ring 3)，也有其他Ring級別, 但并不重要，當今主要的作業系統僅使用Ring 0和Ring 3，任何應用程式在嘗試訪問系統或Ring 0的資料時都會導致例外, 這種保護是為了防止應用程式導致內核崩潰，GDT的Ring級別用于告訴處理器是否允許其執行特殊的特權指令，具有特權的指令只能在更高的Ring級別上運行，例如"cli"和"sti"禁用和啟用中斷, 如果應用程式被允許使用這兩個指令, 它就可以阻止內核的運行，你將在本教程的后續章節中了解更多有關中斷的知識，

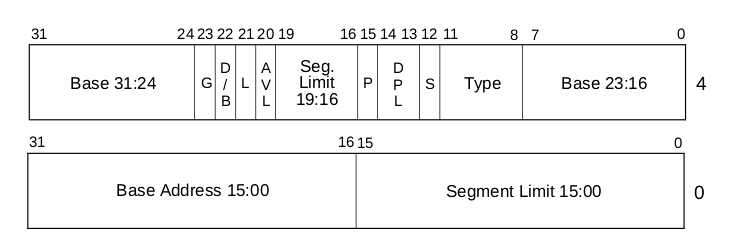

??GDT的描述符組成如下:

G: 段界限粒度(Granularity)
- G = 0: 長度單位為1位元組
- G = 1: 長度單位為4KB
D: 運算元大小
- 0 = 16bit
- 1 = 32bit
L: 未使用為0
AVL: 保留位, 系統軟體使用
P: 存在位, 段是否存在
- 1 = Yes
- 0 = No
DPL: Ring級別(0到3)
S: 描述符型別位
- S = 1: 存盤段描述符, 資料段/代碼段
- S = 0: 系統段描述符/門描述符)
TYPE: 段型別

??在我們的內核教程中, 我們將創建一個包含3個索引的GDT，一個用于''虛擬''描述符充當處理器記憶體保護功能的NULL段, 一個用于代碼段, 一個用于資料段暫存器，使用匯編操作碼lgdt告訴處理器我們新的GDT表在哪里，為lgdt提供一個指向48位的專用的全域描述符表暫存器(GDTR)的指標，該暫存器用來保存全域描述符資訊, 0-15位表示GDT的邊界位置(數值為表的長度-1), 16-47位存放GDT基地址，并且在我們訪問GDT中不存在偏移的段時, 希望處理器可以立即創建一般保護錯誤)，

??我們可以使用3個索引的簡單陣列來定義GDT，對于我們的特殊GDTR指標, 我們只需要宣告一個即可，我們稱其為gp，創建一個新檔案gdt.c，在build.bat中添加一行gcc命令來編譯gdt.c, 并將gdt.o添加到LD鏈接檔案串列中，下面這些代碼組成了gdt.c的前半部分:

gdt.c

#include <system.h>

/* 定義一個GDT索引. __attribute__((packed))用于防止編譯器優化對齊 */
struct gdt_entry
{
    unsigned short limit_low;
    unsigned short base_low;
    unsigned char base_middle;
    unsigned char access;
    unsigned char granularity;
    unsigned char base_high;
} __attribute__((packed));

/* GDTR指標 */
struct gdt_ptr
{
    unsigned short limit;
    unsigned int base;
} __attribute__((packed));

/* 宣告包含3個索引的GDT和GDTR指標gp */
struct gdt_entry gdt[3];
struct gdt_ptr gp;

/* 這是start.asm中的函式, 用來加載新的段暫存器 */
extern void gdt_flush();

??gdt_flush()我們還沒有定義, 該函式使用上面的GDTR指標來告訴處理器新的GDT所在位置, 并重新加載段暫存器, 最后跳轉到我們的新代碼段，現在我們在start.asm的stublet下的死回圈后面添加下面的代碼來定義gdt_flush:

start.asm

; 這將建立我們新的段暫存器
; 通過長跳轉來設定CS
global _gdt_flush     ; 允許C源程式鏈接該函式
extern _gp            ; 宣告_gp為外部變數
_gdt_flush:
    lgdt [_gp]        ; 用_gp來加載GDT
    mov ax, 0x10      ; 0x10是我們資料段在GDT中的偏移地址
    mov ds, ax
    mov es, ax
    mov fs, ax
    mov gs, ax
    mov ss, ax
    jmp 0x08:flush2   ; 0x08是代碼段的偏移地址, 長跳轉
flush2:
    ret               ; 回傳到C程式中

??僅為GDT保留記憶體空間是不夠的, 還需要將值寫入每個GDT中, 設定gp指標, 再呼叫gdt_flush進行更新，定義gdt_set_entry()函式, 該函式使用函式引數的移位給GDT每個欄位設定值，為了讓main.c能夠使用這些函式, 別忘了將它們添加到system.h中(至少需要把gdt_install添加進去)，下面為gdt.c的剩下部分:

gdt.c

/* 在全域描述符表中設定描述符 */
void gdt_set_gate(int num, unsigned long base, unsigned long limit, unsigned char access, unsigned char gran)
{
    /* 設定描述符基地址 */
    gdt[num].base_low = (base & 0xFFFF);
    gdt[num].base_middle = (base >> 16) & 0xFF;
    gdt[num].base_high = (base >> 24) & 0xFF;

    /* 設定描述符邊界 */
    gdt[num].limit_low = (limit & 0xFFFF);
    gdt[num].granularity = ((limit >> 16) & 0x0F);

    /* 最后，設定粒度和訪問標志 */
    gdt[num].granularity |= (gran & 0xF0);
    gdt[num].access = access;
}

/* 由main函式呼叫
 * 設定GDTR指標, 設定GDT的3個索引條碼
 * 最后呼叫匯編中的gdt_flush告訴處理器新GDT的位置
 * 并跟新新的段暫存器 */
void gdt_install()
{
    /* 設定GDT指標和邊界 */
    gp.limit = (sizeof(struct gdt_entry) * 3) - 1;
    gp.base = &gdt;

    /* NULL描述符 */
    gdt_set_gate(0, 0, 0, 0, 0);

    /* 第2個索引是我們的代碼段
     * 基地址是0, 邊界為4GByte, 粒度為4KByte
     * 使用32位運算元, 是一個代碼段描述符
     * 對照本教程中GDT的描述符的表格
     * 弄清每個值的含義 */
    gdt_set_gate(1, 0, 0xFFFFFFFF, 0x9A, 0xCF);

    /* 第3個索引是資料段
     * 與代碼段幾乎相同
     * 但access設定為資料段 */
    gdt_set_gate(2, 0, 0xFFFFFFFF, 0x92, 0xCF);

    /* 清除舊的GDT安裝新的GDT */
    gdt_flush();
}

??現在我們的GDT加載程式的基本結構已經到位, 在將其編譯鏈接到內核中后, 我們需要在main.c中呼叫gdt_install()才能真正完成作業，在main()函式的第一行添加gdt_install();GDT加載必須最先初始化，現在, 編譯你的內核, 并在軟盤中對其進行測驗, 你不會在螢屏上看到任何變化, 這是一個內部的更改，

??下面我們將進入中斷描述符表(IDT)！

PS

??如果編譯的時候報錯:

undefined reference to `_gp'
undefined reference to `gdt_flush'

則把start.asm中_gp和_gdt_flush前面的下劃線去掉再重新編譯，
