云計算運維必會的PXE批量裝機！（PXE遠程安裝與kickstart無人值守安裝）

概述：

??對于單臺服務器上的OS安裝，我們可以手動進行，若是一個集群服務中的多個節點超過50臺服務器的OS安裝，手動安裝顯然是不可行的，因此作為系統運維工程師自動化運維是我們必不可缺的技能，

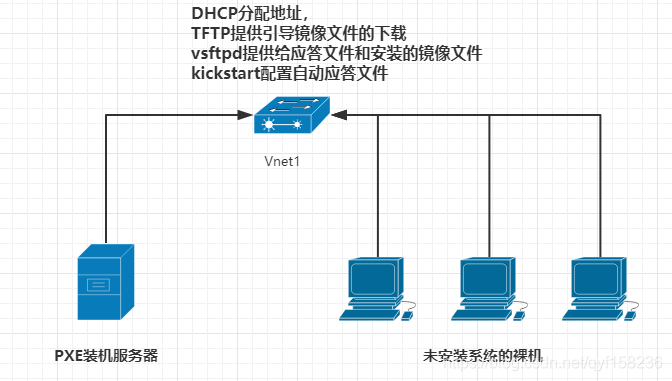

在Centos7 作業系統上實作PXE的自動化部署OS，所依賴的服務有：dhcp, tftp, fileserver(http,ftp,nfs)，依賴的安裝源:kickstart檔案，可引導內核-vimlinuz,initrd.img檔案，概念圖如下，

準備兩臺虛擬機，一臺做PXE服務器，一臺不需要安裝系統，用于后續PXE客戶端裝機
準備一臺初始化完成虛擬機，之前文章有詳細介紹，

一：部署PXE遠程安裝服務

1.1：PXE批量部署的優點

• 規模化：同時裝配多臺服務器
• 自動化：安裝系統、配置各種服務
• 遠程實作：不需要光碟、U盤等安裝介質

1.2關于PXE網路

1.21：PXE，（Pre-boot eXcution Environment）

• 預啟動執行環境，在作業系統之前運行
• 可用于遠程安裝，構建無盤作業站

1.22：服務端

• 運行DHCP服務，用來分配地址，定位引導程式

• 引導程式：微代碼，存放在TFTP服務器中

• 運行TFTP服務器，提供引導程式下載

• TFTP服務器時UDP協議，埠號69

• 鏡像檔案存放在：vsftpd，TCP協議，埠號20,21

1.23：客戶端

• 網卡支持PXE協議
• 主板支持網路啟動
• 獲得IP后第一件事是獲取引導程式，根據引導的指向安裝系統

1.3：PXE的作業程序

• PXE Client 從自己的PXE網卡啟動，向本網路中的DHCP服務器索取IP

• DHCP 服務器回傳分配給客戶機的IP 以及PXE檔案的放置位置(該檔案一般是放在一臺TFTP服務器上)

• PXE Client 向本網路中的TFTP服務器索取pxelinux.0 檔案

• PXE Client 取得pxelinux.0 檔案后之執行該檔案

• 根據pxelinux.0 的執行結果，通過TFTP服務器加載內核和檔案系統

• 進入安裝畫面, 此時可以通過選擇HTTP、FTP、NFS 方式之一進行安裝

二：配置PXE裝機服務器

2.1：基本部署程序

• 準備Centos 7 安裝源
• 配置DHCP服務，用來分配地址、指出引導程式位置
• 配置TFTP服務，用來提供內核、引導程式
• 配置啟動選單

2.2：TFTP服務及引導檔案

• 安裝tftp-server軟體包，啟用tftp服務
• 準備內核檔案vmlinuz
• 準備初始化鏡像initrd.img
• 準備引導程式檔案pxelinux.0 （引導程式檔案pxelinux.0依賴于syslinux程式，需要先安裝syslinux程式）
• 還有一個是tftp的默認組態檔需要修改 /etc/xinetd.d/tftp

三：PXE服務器的配置

3.1：服務器

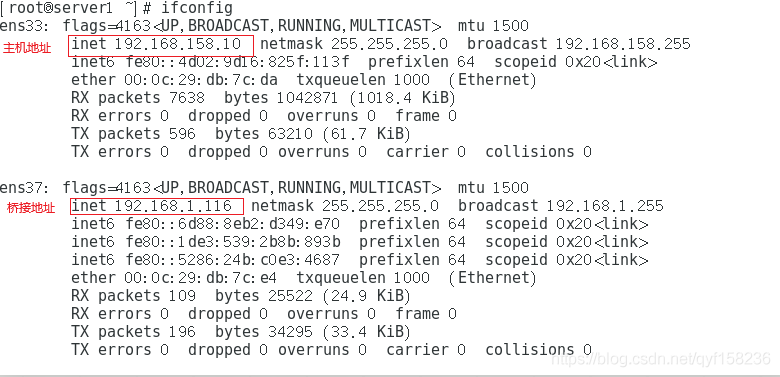

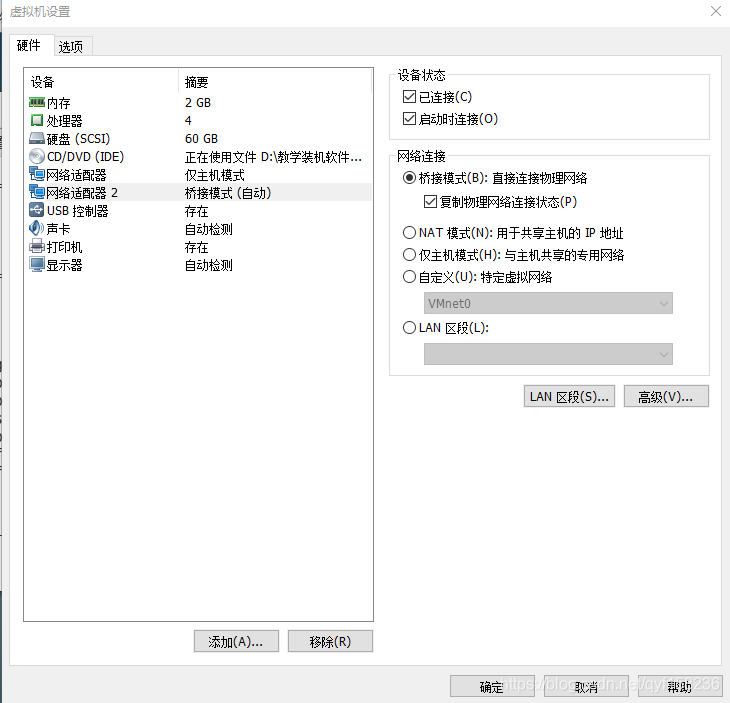

需要兩張網卡，一張做橋接模式，一張做VMnet1
服務器地址為192.168.158.10

• 修改組態檔

[root@server1 ~] yum -y install tftp
[root@server1 ~]vi /etc/xinetd.d/tftp    #進入組態檔修改內容
{
        socket_type             = dgram
        protocol                = udp
        wait                    = yes
        user                    = root
        server                  = /usr/sbin/in.tftpd
        server_args             = -s /var/lib/tftpboot -c    #-s 指定存盤路徑   -c 允許上傳
        disable                 = no    #開啟tftp
        per_source              = 11
        cps                     = 100 2
        flags                   = IPv4
}

[root@server1 ~] yum -y install dhcp vsftpd
[root@server1 ~] vi /etc/dhcp/dcpd.conf
ddns-update-style none;
next-server 192.168.158.10;  #指定tftp服務器地址
filename"/pxelinux.0";  #引導檔案tftp上的位置
subnet 192.168.1.0 netmask 255.255.255.0 {
  range 192.168.158.100 192.168.158.200;  #通過PXE裝機的主機可以動態獲取地址
  option routers 192.168.158.10;  #服務器地址
  option domain-name-servers 8.8.8.8, 114.114.114.114;
}

• 使ftp客戶端可以訪問光碟裝機

[root@client1 ~] mount /dev/cdrom /var/ftp/pub/

• 安裝引導加載程式

[root@client1 ~] yum -y install syslinux

復制網路啟動所需要檔案到服務器的根目錄下

[root@server1 ~] cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/
[root@server1 ~] mkdir /var/lib/tftpboot/pxelinux.cfg/
[root@server1 ~] cp /mnt/isolinux/isolinux.cfg /var/lib/tftpboot/pxelinux.cfg/default
[root@server1 ~] cp /mnt/images/pxeboot/initrd.img /var/lib/tftpboot/
[root@server1 ~] cp /mnt/images/pxeboot/vmlinuz /var/lib/tftpboot/
[root@server1 ~] cp /mnt/isolinux/vesamenu.c32 /var/lib/tftpboot/

• 編輯安裝的組態檔

[root@server1 ~] vi /var/lib/tftpboot/pxelinux.cfg/default
default auto
prompt 1
label auto
     kernel vmlinuz
     append initrd=initrd.img method=ftp://192.168.158.10/pub
     ks=ftp://192.168.158.10/ks.cfg

label linux text
     kernel vmlinuz
     append text initrd=initrd.img method=ftp://192.168.158.10/pub

label linux rescue
     kernel vmlinuz
     append rescue initrd=initrd.img method=ftp://192.168.158.10/pub

• 啟動所有服務，并關閉防火墻、核心防護

[root@server1 ~] systemctl start dhcpd
[root@server1 ~] systemctl start vsftp
[root@server1 ~] systemctl stop firewalld
[root@server1 ~] setenforce 0

• 安裝應答檔案kickstart，可以圖形化界面想到來配置安裝應答檔案

[root@server1 ~] yum -y install system-config-kickstart

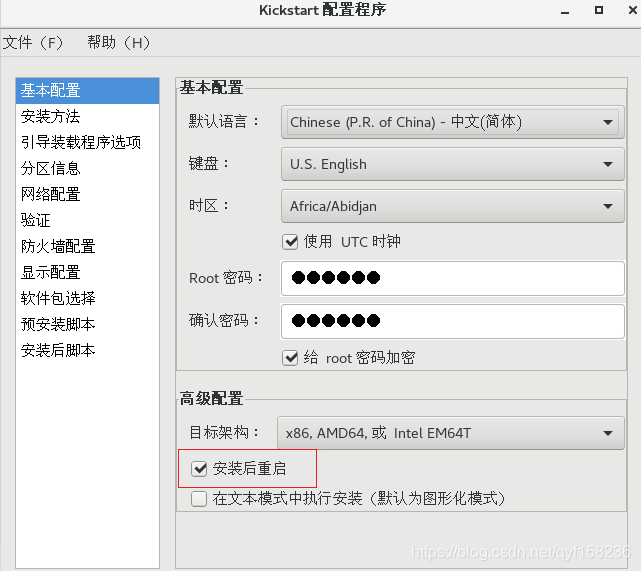

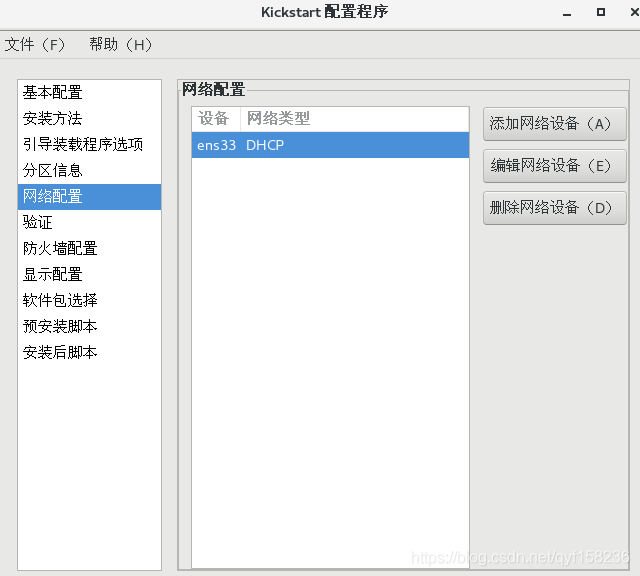

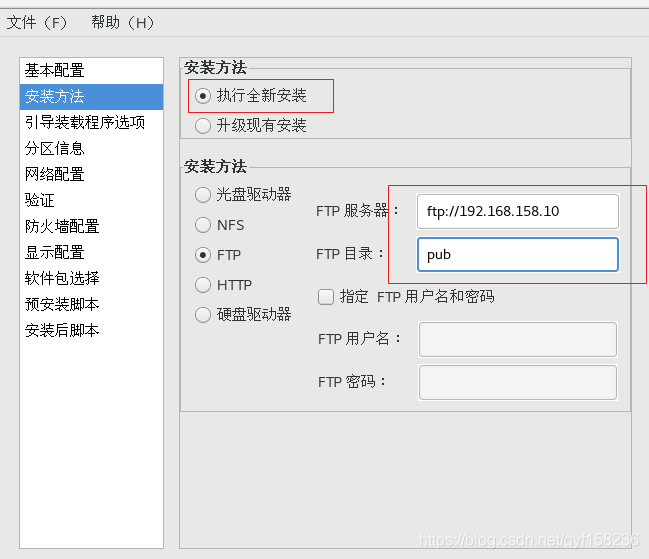

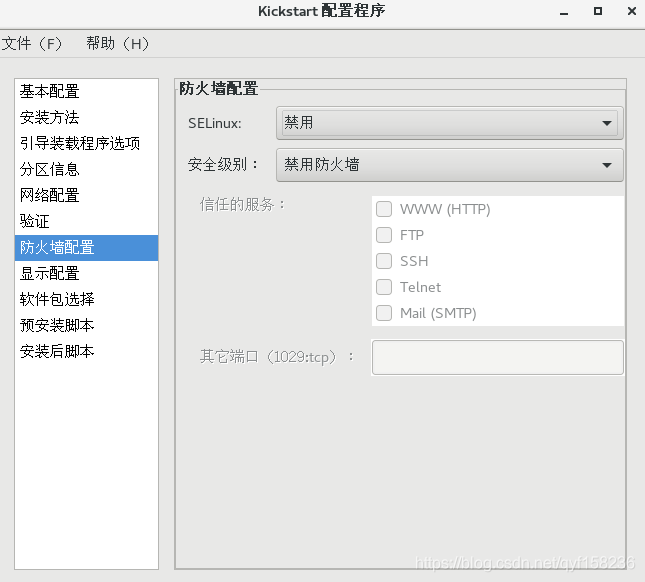

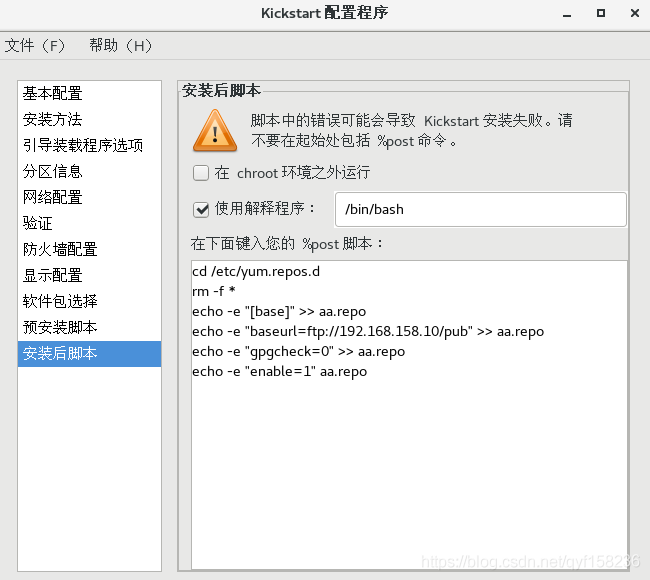

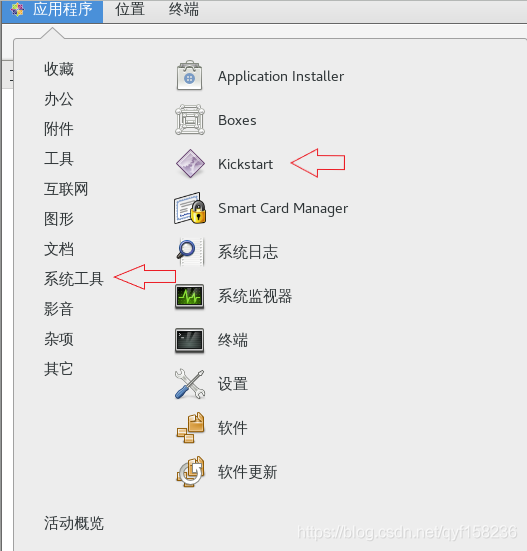

• 圖形化界面打開kickstart 進行配置

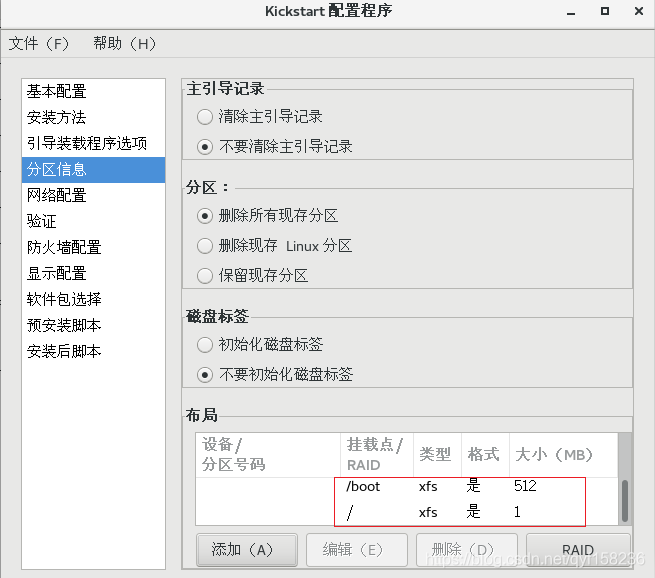

添加磁區/分配的容量要足夠大，否則無法安裝

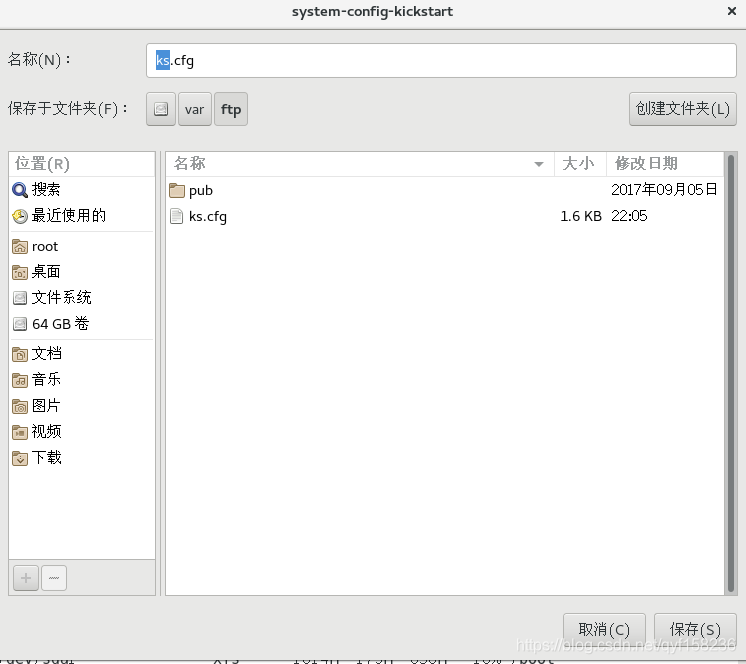

保存到/var/ftp目錄下

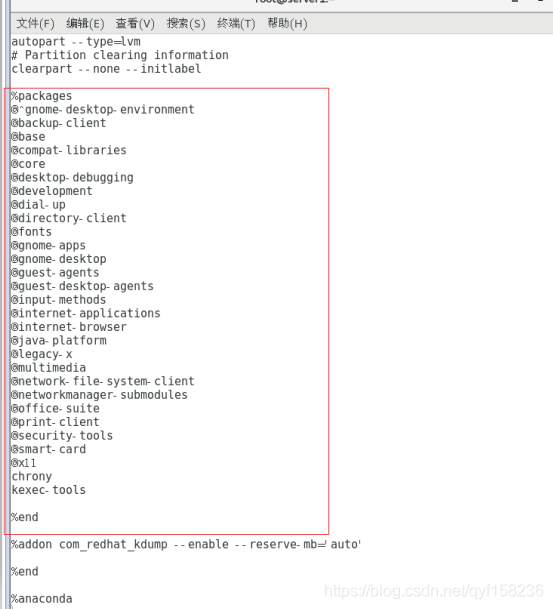

[root@server1 ~] vi anaconda-ks.cfg

復制紅框內的內容到/var/ftp/ks.cfg中

以上就配置完成了，

3.2：客戶機

網卡型別為VMnet1

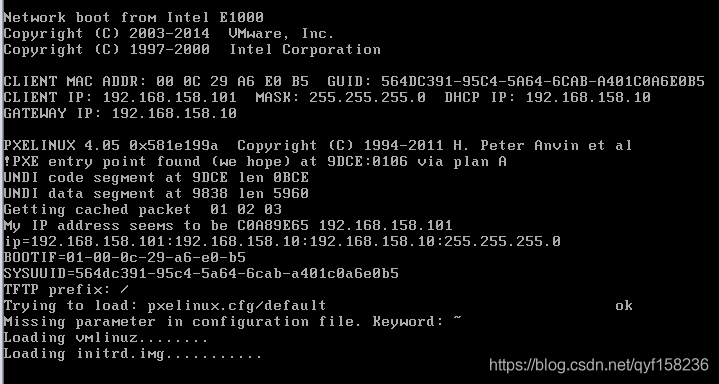

??新建一臺虛擬機啟動，選擇網路啟動，開始PXE遠程安裝，無需任何操作，出現如下界面，可以看到DHCP服務動態分配到了192.168.158.101的地址，以及正在加載一些引導程式，最終加載完成到安裝界面，
