掌握SpringBoot-2.3的容器探針：實戰篇

歡迎訪問我的GitHub

https://github.com/zq2599/blog_demos

• 內容：原創文章分類匯總，及配套原始碼，涉及Java、Docker、K8S、DevOPS等
  經過多篇知識積累終于來到實戰章節，親愛的讀者們，請將裝備就位，一起動手體驗SpringBoot官方帶給我們的最新技術；

關于《SpringBoot-2.3容器化技術》系列

• 《SpringBoot-2.3容器化技術》系列，旨在和大家一起學習實踐2.3版本帶來的最新容器化技術，讓咱們的Java應用更加適應容器化環境，在云計算時代依舊緊跟主流，保持競爭力；
• 全系列文章分為主題和輔助兩部分，主題部分如下：

1. 《體驗SpringBoot(2.3)應用制作Docker鏡像(官方方案)》；
2. 《詳解SpringBoot(2.3)應用制作Docker鏡像(官方方案)》；
3. 《掌握SpringBoot-2.3的容器探針：基礎篇》；
4. 《掌握SpringBoot-2.3的容器探針：深入篇》；
5. 《掌握SpringBoot-2.3的容器探針：實戰篇》；

• 輔助部分是一些參考資料和備忘總結，如下：

1. 《SpringBoot-2.3鏡像方案為什么要做多個layer》；
2. 《設定非root賬號不用sudo直接執行docker命令》；
3. 《開發階段，將SpringBoot應用快速部署到K8S》；

SpringBoot-2.3容器探針知識點小結

經過前面的知識積累，我們知道了SpringBoot-2.3新增的探針規范以及適用場景，這里做個簡短的回顧：

1. kubernetes要求業務容器提供一個名為livenessProbe的地址，kubernetes會定時訪問該地址，如果該地址的回傳碼不在200到400之間，kubernetes認為該容器不健康，會殺死該容器重建新的容器，這個地址就是存活探針；
2. kubernetes要求業務容器提供一個名為readinessProbe的地址，kubernetes會定時訪問該地址，如果該地址的回傳碼不在200到400之間，kubernetes認為該容器無法對外提供服務，不會把請求調度到該容器，這個地址就是就緒探針；
3. SpringBoot的2.3.0.RELEASE發布了兩個新的actuator地址，/actuator/health/liveness和/actuator/health/readiness，前者用作存活探針，后者用作就緒探針，這兩個地址的回傳值來自兩個新增的actuator：Liveness State和Readiness State；
4. SpringBoot應用根據特殊環境變數是否存在來判定自己是否運行在容器環境，如果是，/actuator/health/liveness和/actuator/health/readiness這兩個地址就有回傳碼，具體的值是和應用的狀態有對應關系的，例如應用啟動程序中，/actuator/health/readiness回傳503，啟動成功后回傳200；
5. 業務應用可以通過Spring系統事件機制來讀取Liveness State和Readiness State，也可以訂閱這兩個actuator的變更事件；
6. 業務應用可以通過Spring系統事件機制來修改Liveness State和Readiness State，此時/actuator/health/liveness和/actuator/health/readiness的回傳值都會發生變更，從而影響kubernetes對此容器的行為（參照第一點和第二點），例如livenessProbe回傳碼變成503，導致kubernetes認為容器不健康，從而殺死容器；

小結完畢，接下來開始實打實的編碼和操作實戰，驗證上述理論；

實戰環境資訊

本次實戰有兩個環境：開發和運行環境，其中開發環境資訊如下：

1. 作業系統：Ubuntu 20.04 LTS 桌面版
2. CPU ：2.30GHz × 4，記憶體：32G，硬碟：1T NVMe
3. JDK：1.8.0_231
4. MAVEN：3.6.3
5. SpringBoot：2.3.0.RELEASE
6. Docker：19.03.10
7. 開發工具：IDEA 2020.1.1 (Ultimate Edition)

運行環境資訊如下：

1. 作業系統：CentOS Linux release 7.8.2003
2. Kubernetes：1.15

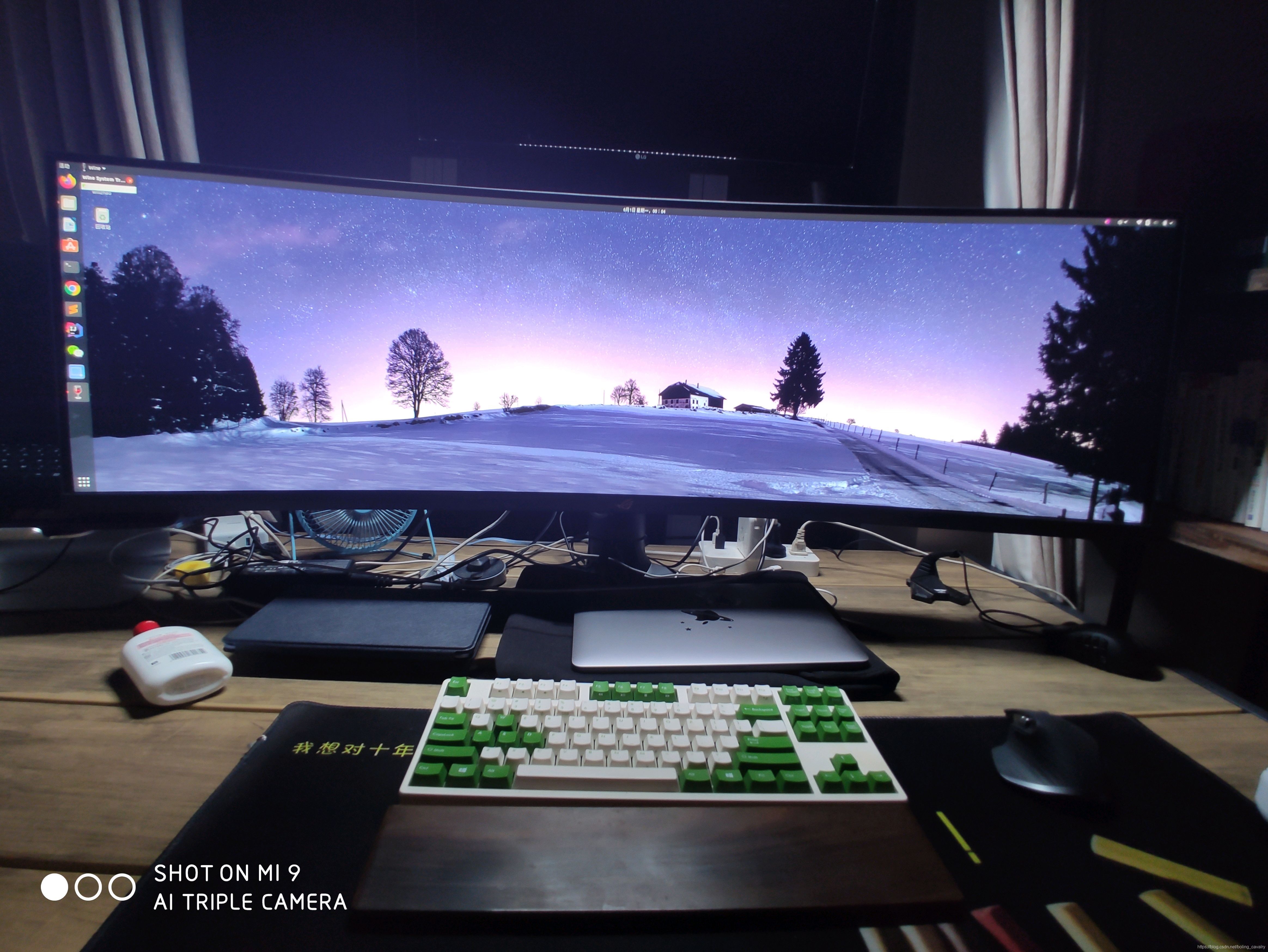

事實證明，用Ubuntu桌面版作為開發環境是可行的，體驗十分順暢，IDEA、SubLime、SSH、Chrome、微信都能正常使用，下圖是我的Ubuntu開發環境：

實戰內容簡介

本次實戰包括以下內容：

1. 開發SpringBoot應用，部署在kubernetes；
2. 檢查應用狀態和kubernetes的pod狀態的關聯變化；
3. 修改Readiness State，看kubernetes是否還會把請求調度到pod；
4. 修改Liveness State，看kubernetes會不是殺死pod；

原始碼下載

1. 本次實戰用到了一個普通的SpringBoot工程，原始碼可在GitHub下載到，地址和鏈接資訊如下表所示(https://github.com/zq2599/blog_demos)：

2. 這個git專案中有多個檔案夾，本章的應用在probedemo檔案夾下，如下圖紅框所示：

開發SpringBoot應用

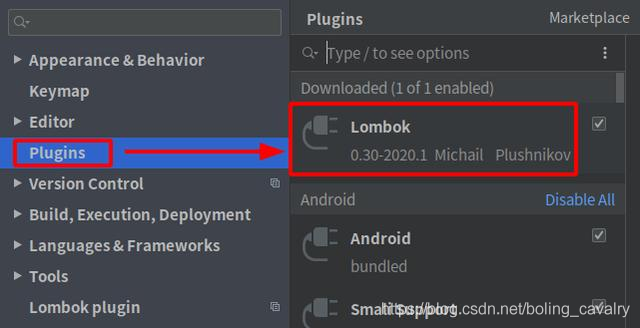

1. 請在IDEA上安裝lombok插件：

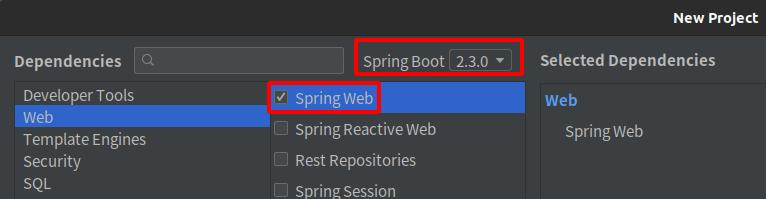

2. 在IDEA上新建名為probedemo的SpringBoot工程，版本選擇2.3.0：

3. 該工程的pom.xml內容如下，注意要有spring-boot-starter-actuator和lombok依賴，另外插件spring-boot-maven-plugin也要增加layers節點：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.3.0.RELEASE</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>
    <groupId>com.bolingcavalry</groupId>
    <artifactId>probedemo</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>probedemo</name>
    <description>Demo project for Spring Boot</description>

    <properties>
        <java.version>1.8</java.version>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
            <exclusions>
                <exclusion>
                    <groupId>org.junit.vintage</groupId>
                    <artifactId>junit-vintage-engine</artifactId>
                </exclusion>
            </exclusions>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>

        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <version>2.3.0.RELEASE</version>
                <!--該配置會在jar中增加layer描述檔案，以及提取layer的工具-->
                <configuration>
                    <layers>
                        <enabled>true</enabled>
                    </layers>
                </configuration>
            </plugin>
        </plugins>
    </build>
</project>

4. 應用啟動類ProbedemoApplication是個最普通的啟動類：

package com.bolingcavalry.probedemo;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;

@SpringBootApplication
public class ProbedemoApplication {
    public static void main(String[] args) {
        SpringApplication.run(ProbedemoApplication.class, args);
    }
}

5. 增加一個監聽類，可以監聽存活和就緒狀態的變化：

package com.bolingcavalry.probedemo.listener;

import lombok.extern.slf4j.Slf4j;
import org.springframework.boot.availability.AvailabilityChangeEvent;
import org.springframework.boot.availability.AvailabilityState;
import org.springframework.context.event.EventListener;
import org.springframework.stereotype.Component;

/**
 * description: 監聽系統事件的類 <br>
 * date: 2020/6/4 下午12:57 <br>
 * author: willzhao <br>
 * email: [email protected] <br>
 * version: 1.0 <br>
 */
@Component
@Slf4j
public class AvailabilityListener {

    /**
     * 監聽系統訊息，
     * AvailabilityChangeEvent型別的訊息都從會觸發此方法被回呼
     * @param event
     */
    @EventListener
    public void onStateChange(AvailabilityChangeEvent<? extends AvailabilityState> event) {
        log.info(event.getState().getClass().getSimpleName() + " : " + event.getState());
    }
}

6. 增加名為StateReader的Controller的Controller，用于獲取存活和就緒狀態：

package com.bolingcavalry.probedemo.controller;

import org.springframework.boot.availability.ApplicationAvailability;
import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;
import javax.annotation.Resource;
import java.util.Date;

@RestController
@RequestMapping("/statereader")
public class StateReader {

    @Resource
    ApplicationAvailability applicationAvailability;

    @RequestMapping(value=https://www.cnblogs.com/bolingcavalry/p/"/get")
    public String state() {
        return "livenessState : " + applicationAvailability.getLivenessState()
               + "
readinessState : " + applicationAvailability.getReadinessState()
               + "
" + new Date();
    }
}

7. 增加名為StateWritter的Controller，用于設定存活和就緒狀態：

package com.bolingcavalry.probedemo.controller;

import org.springframework.boot.availability.AvailabilityChangeEvent;
import org.springframework.boot.availability.LivenessState;
import org.springframework.boot.availability.ReadinessState;
import org.springframework.context.ApplicationEventPublisher;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;

import javax.annotation.Resource;
import java.util.Date;

/**
 * description: 修改狀態的controller <br>
 * date: 2020/6/4 下午1:21 <br>
 * author: willzhao <br>
 * email: [email protected] <br>
 * version: 1.0 <br>
 */
@RestController
@RequestMapping("/staterwriter")
public class StateWritter {

    @Resource
    ApplicationEventPublisher applicationEventPublisher;

    /**
     * 將存活狀態改為BROKEN（會導致kubernetes殺死pod）
     * @return
     */
    @RequestMapping(value=https://www.cnblogs.com/bolingcavalry/p/"/broken")
    public String broken(){
        AvailabilityChangeEvent.publish(applicationEventPublisher, StateWritter.this, LivenessState.BROKEN);
        return "success broken, " + new Date();
    }

    /**
     * 將存活狀態改為CORRECT
     * @return
     */
    @RequestMapping(value="/correct")
    public String correct(){
        AvailabilityChangeEvent.publish(applicationEventPublisher, StateWritter.this, LivenessState.CORRECT);
        return "success correct, " + new Date();
    }

    /**
     * 將就緒狀態改為REFUSING_TRAFFIC（導致kubernetes不再把外部請求轉發到此pod）
     * @return
     */
    @RequestMapping(value="/refuse")
    public String refuse(){
        AvailabilityChangeEvent.publish(applicationEventPublisher, StateWritter.this, ReadinessState.REFUSING_TRAFFIC);
        return "success refuse, " + new Date();
    }

    /**
     * 將就緒狀態改為ACCEPTING_TRAFFIC（導致kubernetes會把外部請求轉發到此pod）
     * @return
     */
    @RequestMapping(value="/accept")
    public String accept(){
        AvailabilityChangeEvent.publish(applicationEventPublisher, StateWritter.this, ReadinessState.ACCEPTING_TRAFFIC);
        return "success accept, " + new Date();
    }

}

8. 增加名為Hello的controller，此介面能回傳當前pod的IP地址，在后面測驗時會用到：

package com.bolingcavalry.probedemo.controller;

import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;

import java.net.Inet4Address;
import java.net.InetAddress;
import java.net.NetworkInterface;
import java.net.SocketException;
import java.util.ArrayList;
import java.util.Date;
import java.util.Enumeration;
import java.util.List;

/**
 * description: hello demo <br>
 * date: 2020/6/4 下午4:38 <br>
 * author: willzhao <br>
 * email: [email protected] <br>
 * version: 1.0 <br>
 */
@RestController
public class Hello {

    /**
     * 回傳的是當前服務器IP地址，在k8s環境就是pod地址
     * @return
     * @throws SocketException
     */
    @RequestMapping(value=https://www.cnblogs.com/bolingcavalry/p/"/hello")
    public String hello() throws SocketException {
        List addresses = getLocalIp4AddressFromNetworkInterface();
        if(null==addresses || addresses.isEmpty()) {
            return  "empty ip address, " + new Date();
        }

        return addresses.get(0).toString() + ", " + new Date();
    }

    public static List getLocalIp4AddressFromNetworkInterface() throws SocketException {
        List addresses = new ArrayList<>(1);
        Enumeration e = NetworkInterface.getNetworkInterfaces();
        if (e == null) {
            return addresses;
        }
        while (e.hasMoreElements()) {
            NetworkInterface n = (NetworkInterface) e.nextElement();
            if (!isValidInterface(n)) {
                continue;
            }
            Enumeration ee = n.getInetAddresses();
            while (ee.hasMoreElements()) {
                InetAddress i = (InetAddress) ee.nextElement();
                if (isValidAddress(i)) {
                    addresses.add((Inet4Address) i);
                }
            }
        }
        return addresses;
    }

    /**
     * 過濾回環網卡、點對點網卡、非活動網卡、虛擬網卡并要求網卡名字是eth或ens開頭
     * @param ni 網卡
     * @return 如果滿足要求則true，否則false
     */
    private static boolean isValidInterface(NetworkInterface ni) throws SocketException {
        return !ni.isLoopback() && !ni.isPointToPoint() && ni.isUp() && !ni.isVirtual()
                && (ni.getName().startsWith("eth") || ni.getName().startsWith("ens"));
    }

    /**
     * 判斷是否是IPv4，并且內網地址并過濾回環地址.
     */
    private static boolean isValidAddress(InetAddress address) {
        return address instanceof Inet4Address && address.isSiteLocalAddress() && !address.isLoopbackAddress();
    }
}

以上就是該SpringBoot工程的所有代碼了，請確保可以編譯運行；

制作Docker鏡像

1. 在pom.xml所在目錄創建檔案Dockerfile，內容如下：

# 指定基礎鏡像，這是分階段構建的前期階段
FROM openjdk:8u212-jdk-stretch as builder
# 執行作業目錄
WORKDIR application
# 配置引數
ARG JAR_FILE=target/*.jar
# 將編譯構建得到的jar檔案復制到鏡像空間中
COPY ${JAR_FILE} application.jar
# 通過工具spring-boot-jarmode-layertools從application.jar中提取拆分后的構建結果
RUN java -Djarmode=layertools -jar application.jar extract

# 正式構建鏡像
FROM openjdk:8u212-jdk-stretch
WORKDIR application
# 前一階段從jar中提取除了多個檔案，這里分別執行COPY命令復制到鏡像空間中，每次COPY都是一個layer
COPY --from=builder application/dependencies/ ./
COPY --from=builder application/spring-boot-loader/ ./
COPY --from=builder application/snapshot-dependencies/ ./
COPY --from=builder application/application/ ./
ENTRYPOINT ["java", "org.springframework.boot.loader.JarLauncher"]

2. 先編譯構建工程，執行以下命令：

mvn clean package -U -DskipTests

3. 編譯成功后，通過Dockerfile檔案創建鏡像：

sudo docker build -t bolingcavalry/probedemo:0.0.1 .

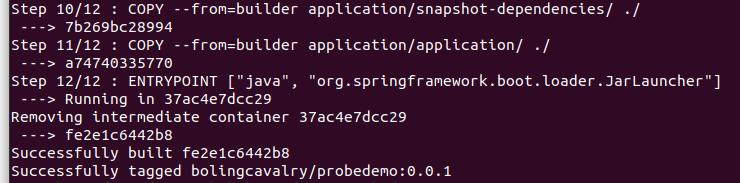

4. 鏡像創建成功：

SpringBoot的鏡像準備完畢，接下來要讓kubernetes環境用上這個鏡像；

將鏡像加載到kubernetes環境

此時的鏡像保存在開發環境的電腦上，可以有以下三種方式加載到kubernetes環境：

1. push到私有倉庫，kubernetes上使用時也從私有倉庫獲取；
2. push到hub.docker.com，kubernetes上使用時也從hub.docker.com獲取，目前我已經將此鏡像push到hub.docker.com，您在kubernetes直接使用即可，就像nginx、tomcat這些官方鏡像一樣下載；
3. 在開發環境執行docker save bolingcavalry/probedemo:0.0.1 > probedemo.tar，可將此鏡像另存為本地檔案，再scp到kubernetes服務器，再在kubernetes服務器執行docker load < /root/temp/202006/04/probedemo.tar就能加載到kubernetes服務器的本地docker快取中；

以上三種方法的優缺點整理如下：

1. 首推第一種，但是需要您搭建私有倉庫；
2. 由于springboot-2.3官方對鏡像構建作了優化，第二種方法也就執行第一次的時候上傳和下載很耗時，之后修改java代碼重新構建時，不論上傳還是下載都很快（只上傳下載某個layer）；
3. 在開發階段，使用第三種方法最為便捷，但如果kubernetes環境有多臺機器，就不合適了，因為鏡像是存在指定機器的本地快取的；

我的kubernetes環境只有一臺電腦，因此用的是方法三，參考命令如下(建議安裝sshpass，就不用每次輸入帳號密碼了)：

# 將鏡像保存為tar檔案
sudo docker save bolingcavalry/probedemo:0.0.1 > probedemo.tar

# scp到kubernetes服務器
sshpass -p 888888 scp ./probedemo.tar [email protected]:/root/temp/202006/04/

# 遠程執行ssh命令，加載docker鏡像
sshpass -p 888888 ssh [email protected] "docker load < /root/temp/202006/04/probedemo.tar"

kubernetes部署deployment和service

1. 在kubernetes創建名為probedemo.yaml的檔案，內容如下，注意pod副本數是2，另外請關注livenessProbe和readinessProbe的引數配置：

apiVersion: v1
kind: Service
metadata:
  name: probedemo
spec:
  type: NodePort
  ports:
    - port: 8080
      nodePort: 30080
  selector:
    name: probedemo
---
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: probedemo
spec:
  replicas: 2
  template:
    metadata:
      labels:
        name: probedemo
    spec:
      containers:
        - name: probedemo
          image: bolingcavalry/probedemo:0.0.1
          tty: true
          livenessProbe:
            httpGet:
              path: /actuator/health/liveness
              port: 8080
            initialDelaySeconds: 5
            failureThreshold: 10
            timeoutSeconds: 10
            periodSeconds: 5
          readinessProbe:
            httpGet:
              path: /actuator/health/readiness
              port: 8080
            initialDelaySeconds: 5
            timeoutSeconds: 10
            periodSeconds: 5
          ports:
            - containerPort: 8080
          resources:
            requests:
              memory: "512Mi"
              cpu: "100m"
            limits:
              memory: "1Gi"
              cpu: "500m"

2. 執行命令kubectl apply -f probedemo..yaml，即可創建deployment和service：

3. 這里要重點關注的是livenessProbe的initialDelaySeconds和failureThreshold引數，initialDelaySeconds等于5，表示pod創建5秒后檢查存活探針，如果10秒內應用沒有完成啟動，存活探針不回傳200，就會重試10次(failureThreshold等于10)，如果重試10次后存活探針依舊無法回傳200，該pod就會被kubernetes殺死重建，要是每次啟動都耗時這么長，pod就會不停的被殺死重建；
4. 執行命令kubectl apply -f probedemo.yaml，創建deployment和service，如下圖，可見在第十秒的時候pod創建成功，但是此時還未就緒：

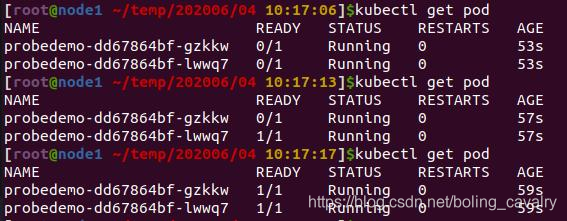

5. 繼續查看狀態，創建一分鐘后兩個pod終于就緒：

6. 用kubectl describe命令查看pod狀態，事件通知顯示存活和就緒探針都有失敗情況，不過因為有重試，因此后來狀態會變為成功：

至此，從編碼到部署都完成了，接下來驗證SpringBoot-2.3.0.RELEASE的探針技術；

驗證SpringBoot-2.3.0.RELEASE的探針技術

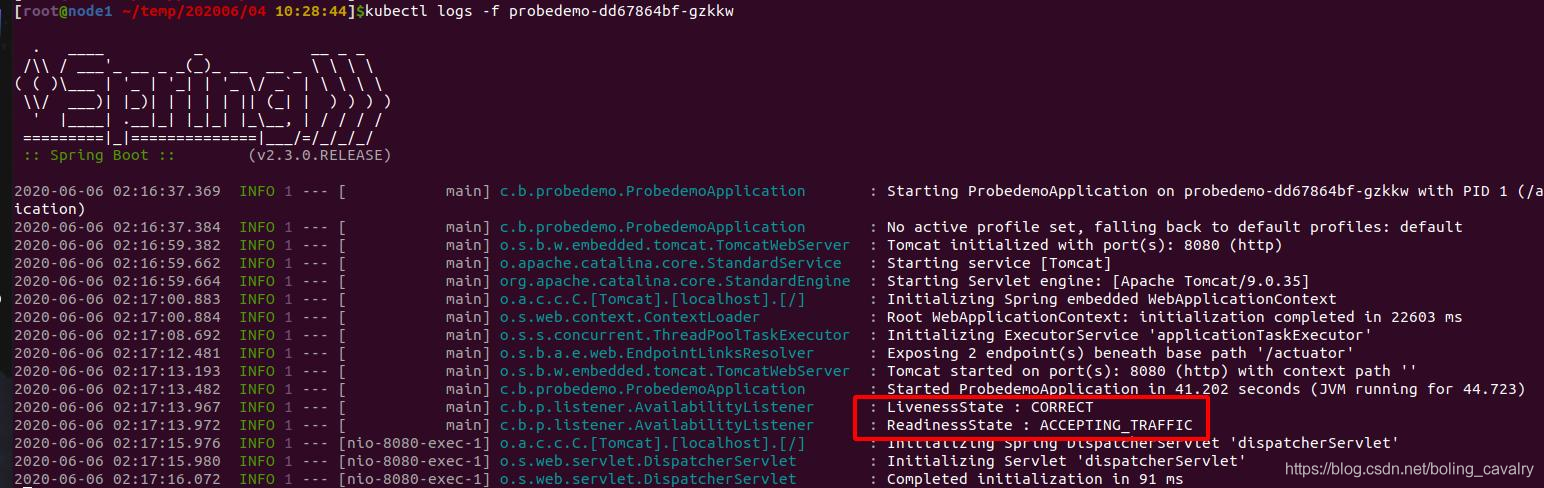

1. 監聽類AvailabilityListener的作用是監聽狀態變化，看看pod日志，看AvailabilityListener的代碼是否有效，如下圖紅框，在應用啟動階段AvailabilityListener被成功回呼，列印了存活和就緒狀態：

2. kubernetes所在機器的IP地址是192.168.50.135，因此SpringBoot服務的訪問地址是http://192.168.50.135:30080/xxx

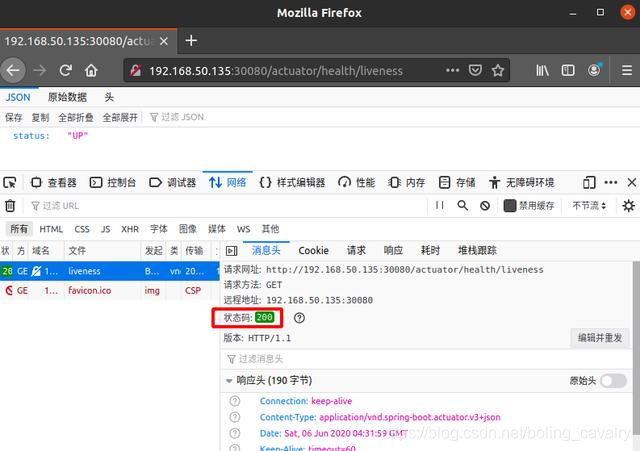

3. 訪問地址http://192.168.50.135:30080/actuator/health/liveness，回傳碼如下圖紅框，可見存活探針已開啟：

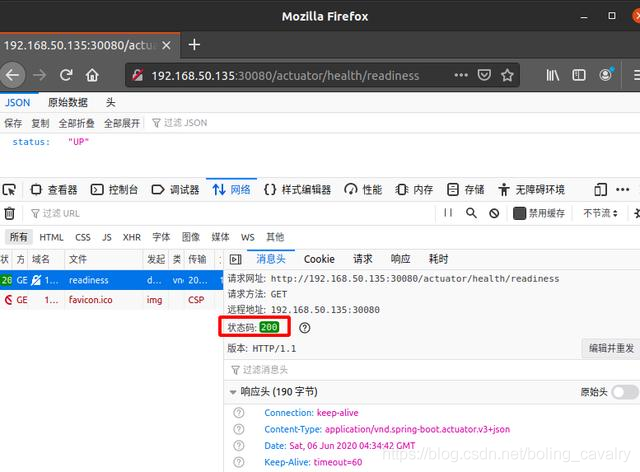

4. 就緒探針也正常：

5. 打開兩個瀏覽器，都訪問：http://192.168.50.135:30080/hello，多次Ctrl+F5強刷，如下圖，很快就能得到不同結果，證明回應來自不同的Pod：

6. 訪問：http://192.168.50.135:30080/statereader/get，可以得到存活和就緒的狀態，可見StateReader的代碼已經生效，可以通過ApplicationAvailability介面取得狀態：

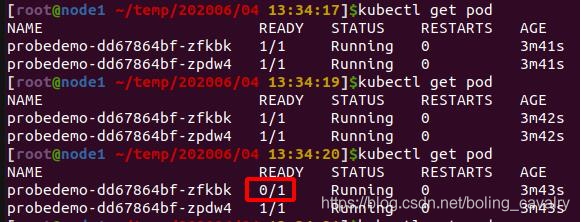

7. 修改就緒狀態，訪問：http://192.168.50.135:30080/statewriter/refuse，如下圖紅框，可見收到請求的pod，其就緒狀態已經出現了例外，證明StateWritter.java中修改就緒狀態后，可以讓kubernetes感知到這個pod的例外：

8. 用瀏覽器反復強刷hello介面，回傳的Pod地址也只有一個，證明只有一個Pod在回應請求：

9. 嘗試恢復服務，注意請求要在服務器后臺發送，而且IP地址要用剛才被設定為refuse的pod地址：

curl http://10.233.90.195:8080/statewriter/accept

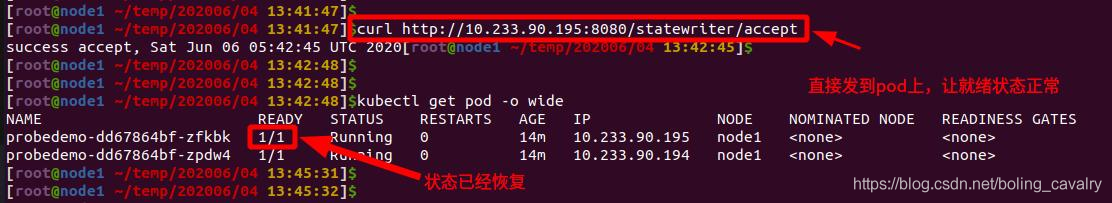

10. 如下圖，狀態已經恢復：

11. 最后再來試試將存活狀態從CORRECT改成BROKEN，瀏覽器訪問：http://192.168.50.135:30080/statewriter/broken

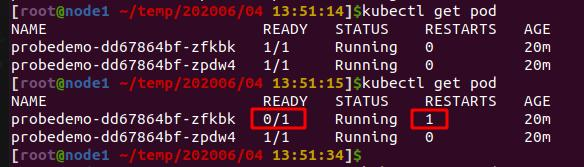

12. 如下圖紅框，重啟次數變成1，表示pod被殺死了一次，并且由于重啟導致當前還未就緒，證明在SpringBoot中修改了存活探針的狀態，是會觸發kubernetes殺死pod的：

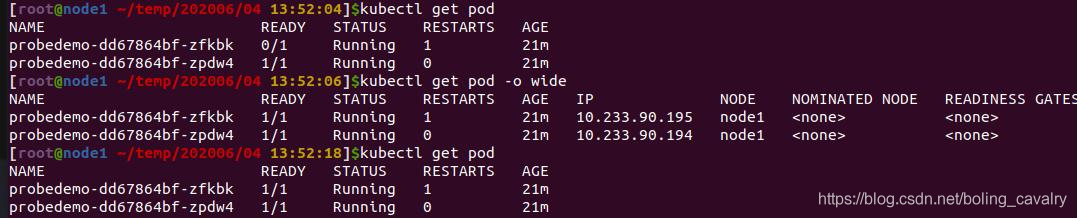

13. 等待pod重啟、就緒探針正常后，一切恢復如初：

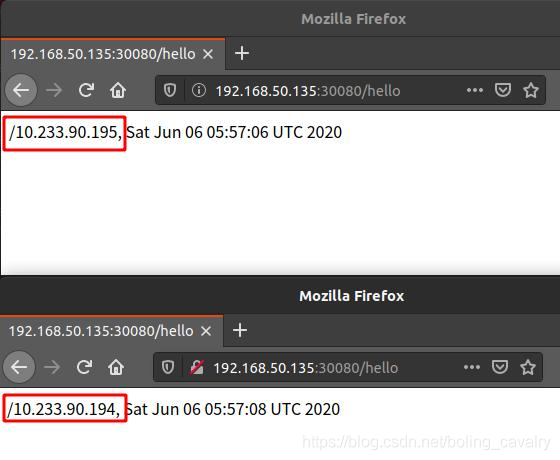

14. 強刷瀏覽器，如下圖紅框，兩個Pod都能正常回應：

官方忠告

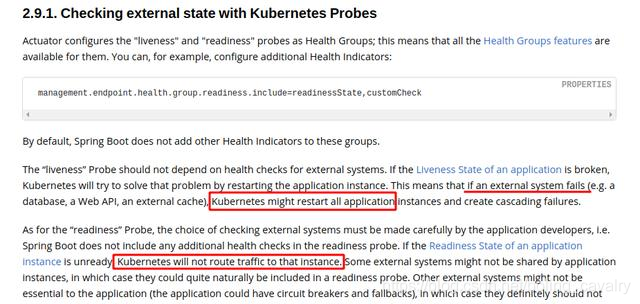

• 至此，《掌握SpringBoot-2.3的容器探針》系列就全部完成了，從理論到實踐，咱們一起學習了SpringBoot官方帶給我們的容器化技術，最后以一段官方忠告來結尾，大家一起將此忠告牢記在心：

• 我對以上內容的理解：選擇外部系統的服務作為探針的時候要謹慎（外部系統可能是資料庫，也可能是其他web服務），如果外部系統出現問題，會導致kubernetes殺死pod(存活探針問題)，或者導致kubernetes不再調度請求到pod(就緒探針問題)；（再請感謝大家容忍我的英語水平）

歡迎關注我的公眾號：程式員欣宸

https://github.com/zq2599/blog_demos

標籤：Java

上一篇：【Flutter 實戰】檔案系統目錄

下一篇：單元測驗:pytest+allure 使用的簡單教程
