前言

雙線性插值與雙線性采樣是在影像插值和采樣程序中常用的操作，在pytorch中對應的函式是torch.nn.functional.grid_sample，本文對該操作的原理和代碼例程進行筆記，如有謬誤，請聯系指正，轉載請聯系作者并注明出處，謝謝，

? \nabla ? 聯系方式：

e-mail: FesianXu@gmail.com

QQ: 973926198

github: https://github.com/FesianXu

知乎專欄: 計算機視覺/計算機圖形理論與應用

雙線性插值原理

插值（interpolation）在數學上指的是 一種估計方法，其根據已知的離散資料點去構造新的資料點，以曲線插值為例子，如Fig 1.1所示的曲線線性插值為例，其中紅色資料點是已知的資料點，而藍色線是根據相鄰的兩個紅色資料點進行線性插值估計出來的，

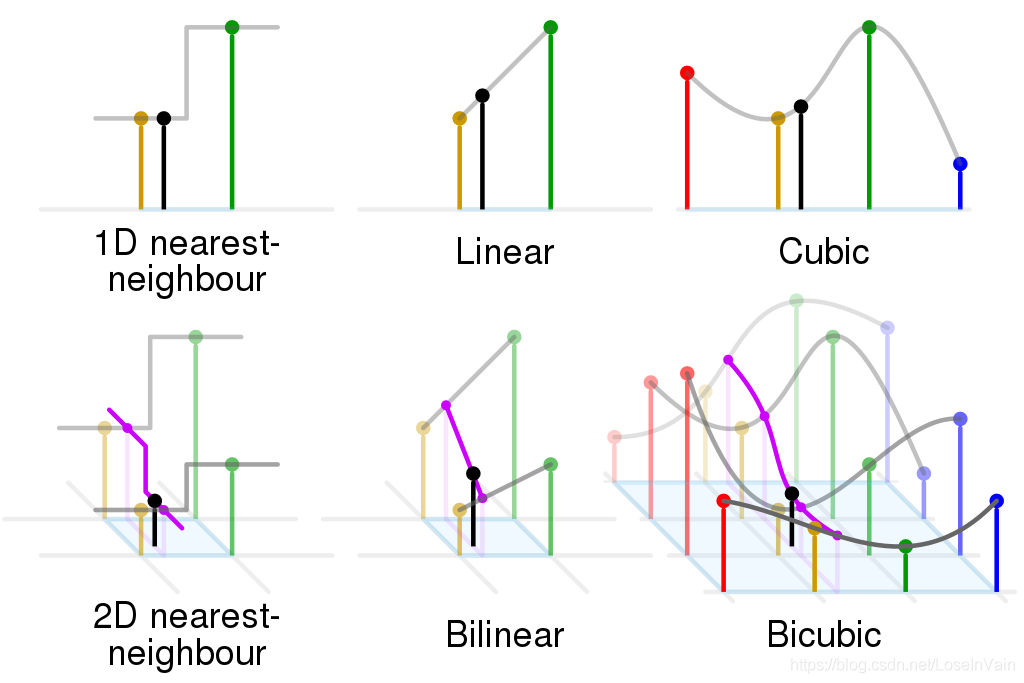

一維的曲線插值的原理可以推廣到任意維度的資料形式上，比如我們常見的影像是一種二維資料，就可以進行二維插值，常見的插值方法如Fig 1.2所示，

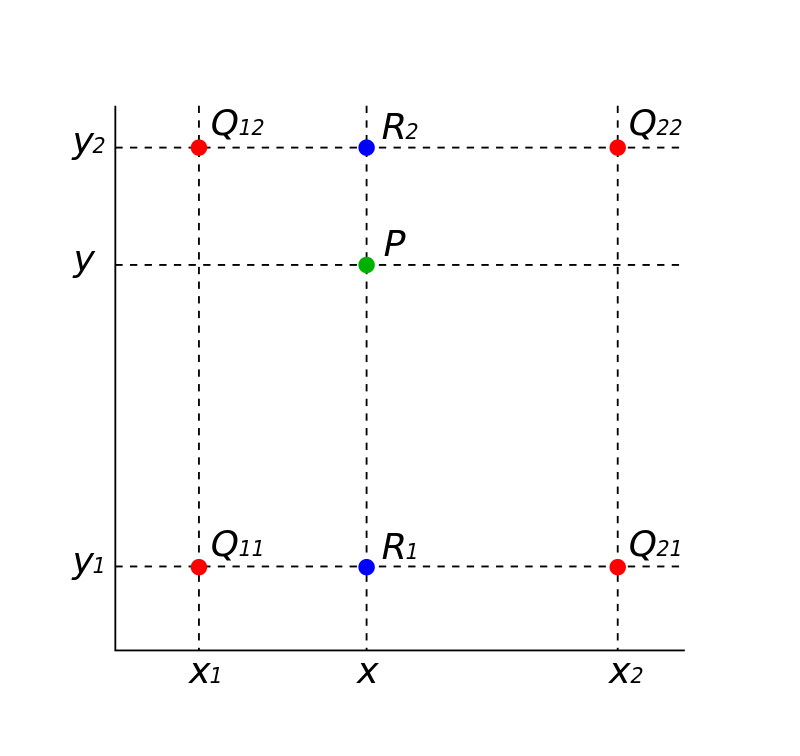

在本文中，我們主要討論的是雙線性采樣，而雙線性采樣和雙線性插值緊密相關，因此本章節主要介紹雙線性插值，還是以2D影像插值為例子，如Fig 1.3所示，假設圖片上給定了紅色資料點的像素值，假設待求的綠色點 P = ( x , y ) P=(x,y) P=(x,y)，其中已知每個頂點像素坐標為：
Q 12 = ( x 1 , y 2 ) T Q 22 = ( x 2 , y 2 ) T Q 11 = ( x 1 , y 1 ) T Q 21 = ( x 2 , y 1 ) T (1.1) \begin{aligned} Q_{12} &= (x_{1}, y_{2})^{\mathrm{T}} \\ Q_{22} &= (x_{2}, y_{2})^{\mathrm{T}} \\ Q_{11} &= (x_{1}, y_{1})^{\mathrm{T}} \\ Q_{21} &= (x_{2}, y_{1})^{\mathrm{T}} \\ \end{aligned} \tag{1.1} Q12?Q22?Q11?Q21??=(x1?,y2?)T=(x2?,y2?)T=(x1?,y1?)T=(x2?,y1?)T?(1.1)
而每個頂點的像素值表示為 f ( Q i j ) , i = 1 , 2 , j = 1 , 2 f(Q_{ij}), i =1,2, j=1,2 f(Qij?),i=1,2,j=1,2，通過簡單的線性插值（按比例劃分），我們可以求出藍色資料點的估計值：
R 2 = f ( x , y 2 ) = x 2 ? x x 2 ? x 1 f ( Q 12 ) + x ? x 1 x 2 ? x 1 f ( Q 22 ) R 1 = f ( x , y 1 ) = x 2 ? x x 2 ? x 1 f ( Q 11 ) + x ? x 1 x 2 ? x 1 f ( Q 21 ) (1.2) \begin{aligned} R_2 &= f(x,y_2) = \dfrac{x_2-x}{x_2-x_1}f(Q_{12})+\dfrac{x-x_1}{x_2-x_1}f(Q_{22}) \\ R_1 &= f(x,y_1) = \dfrac{x_2-x}{x_2-x_1}f(Q_{11})+\dfrac{x-x_1}{x_2-x_1}f(Q_{21}) \end{aligned} \tag{1.2} R2?R1??=f(x,y2?)=x2??x1?x2??x?f(Q12?)+x2??x1?x?x1??f(Q22?)=f(x,y1?)=x2??x1?x2??x?f(Q11?)+x2??x1?x?x1??f(Q21?)?(1.2)
然后通過藍色點，再一次進行線性插值，可以估計出綠色點的值：
f ( x , y ) = y 2 ? y y 2 ? y 1 f ( x , y 1 ) + y ? y 1 y 2 ? y 1 f ( x , y 2 ) = 1 ( x 2 ? x 1 ) ( y 2 ? y 1 ) [ x 2 ? x , x ? x 1 ] [ f ( Q 11 ) f ( Q 12 ) f ( Q 21 ) f ( Q 22 ) ] [ y 2 ? y y ? y 1 ] (1.3) \begin{aligned} f(x,y) &= \dfrac{y_2-y}{y_2-y_1}f(x,y_1)+\dfrac{y-y_1}{y_2-y_1}f(x,y_2) \\ &= \dfrac{1}{(x_2-x_1)(y_2-y_1)}[x_2-x, x-x_1] \left[ \begin{matrix} f(Q_{11}) & f(Q_{12}) \\ f(Q_{21}) & f(Q_{22}) \end{matrix} \right] \left[ \begin{matrix} y_2-y \\ y-y_1 \end{matrix} \right] \end{aligned} \tag{1.3} f(x,y)?=y2??y1?y2??y?f(x,y1?)+y2??y1?y?y1??f(x,y2?)=(x2??x1?)(y2??y1?)1?[x2??x,x?x1?][f(Q11?)f(Q21?)?f(Q12?)f(Q22?)?][y2??yy?y1??]?(1.3)

因為該方法涉及到了兩輪（注意不是兩次，而是三次）的線性插值，因此稱之為雙線性插值（Bilinear Interpolation），

雙線性采樣以及grid_sample

在深度學習框架pytorch中提供了一種稱之為雙線性采樣（Bilinear Sample）的函式torch.nn.functional.grid_sample [1]，該函式主要輸入一個形狀為 ( N , C , H i n , W i n ) (N,C,H_{in},W_{in}) (N,C,Hin?,Win?)的input張量，輸入一個形狀為 ( N , H o u t , W o u t , 2 ) (N,H_{out},W_{out},2) (N,Hout?,Wout?,2)的grid張量，輸出一個形狀為 ( N , C , H o u t , W o u t ) (N,C,H_{out},W_{out}) (N,C,Hout?,Wout?)的output張量，

其中 N N N為batch批次，我們主要關注后面的維度的代表意義，輸入的grid是一個 H o u t × W o u t H_{out} \times W_{out} Hout?×Wout?大小的空間位置矩陣，其中每個元素都代表著一個二維空間坐標 ( x , y ) (x,y) (x,y)，該坐標指明了在input上采樣的坐標，而輸出張量的每個位置output[n,:,h,w]的值，取決于這個輸入input和采樣坐標的值（通過雙線性插值形成），通過這個函式，可以通過指定原圖的不同坐標位置，實作圖片的變形（deformation）等，在很多研究中有著廣泛地應用[2]，

注意到這里的輸出張量尺寸和輸入張量尺寸是不一定一致的，因此涉及到了插值程序，而且輸入的grid的每一個坐標都是歸一化到了 [ ? 1 , 1 ] [-1,1] [?1,1]之間的，我們舉一個簡單的代碼例子，明晰下細節，

import torch.nn.functional as F
import torch
inputv = torch.arange(4*4).view(1, 1, 4, 4).float()
print(inputv)
'''
輸出尺寸為(1,1,4,4)
輸出為：tensor([[[[ 0.,  1.,  2.,  3.],
          [ 4.,  5.,  6.,  7.],
          [ 8.,  9., 10., 11.],
          [12., 13., 14., 15.]]]])
'''
# 生成grid，這個grid大小為(1,8,8,2)，空間尺寸而言是原輸入圖片的兩倍，
d = torch.linspace(-1,1, 8)
meshx, meshy = torch.meshgrid((d, d))
grid = torch.stack((meshy, meshx), 2)
grid = grid.unsqueeze(0) # add batch dim

# 進行雙線性采樣，其中指定align_corners=True保證了輸出的整個圖片的角邊像素與原輸入的一致性，
output = F.grid_sample(inputv, grid,align_corners=True)
print(output)
'''
tensor([[[[ 0.0000,  0.4286,  0.8571,  1.2857,  1.7143,  2.1429,  2.5714,
            3.0000],
          [ 1.7143,  2.1429,  2.5714,  3.0000,  3.4286,  3.8571,  4.2857,
            4.7143],
          [ 3.4286,  3.8571,  4.2857,  4.7143,  5.1429,  5.5714,  6.0000,
            6.4286],
          [ 5.1429,  5.5714,  6.0000,  6.4286,  6.8571,  7.2857,  7.7143,
            8.1429],
          [ 6.8571,  7.2857,  7.7143,  8.1429,  8.5714,  9.0000,  9.4286,
            9.8571],
          [ 8.5714,  9.0000,  9.4286,  9.8571, 10.2857, 10.7143, 11.1429,
           11.5714],
          [10.2857, 10.7143, 11.1429, 11.5714, 12.0000, 12.4286, 12.8571,
           13.2857],
          [12.0000, 12.4286, 12.8571, 13.2857, 13.7143, 14.1429, 14.5714,
           15.0000]]]])
'''

在這個程序中，我們生成的采樣坐標網格grid很簡單，單純只是在x,y兩個維度，都把 [ ? 1 , 1 ] [-1,1] [?1,1]均分為了8份，

我們分析下雙線性采樣后的每個像素的大小計算程序，因為每個輸入坐標都是 [ ? 1 , 1 ] [-1,1] [?1,1]，而實際原輸入的矩陣大小為 [ 0 , 3 ] [0,3] [0,3]，而且剛好是一個方陣，因此可以計算出從grid到實際坐標的映射為:
f x = f y = 3 2 x n o r m + 3 2 (1) f_{x} = f_{y} = \dfrac{3}{2}x_{norm}+\dfrac{3}{2} \tag{1} fx?=fy?=23?xnorm?+23?(1)
這個映射將歸一化坐標映射到了實際的原圖坐標，如果不是方陣，那么就必須對 x , y x,y x,y每個維度都計算一個映射方程，

我們暫時只考慮怎么計算其中某一個像素的值，暫時我們考慮grid坐標為 [ 1 , 1 ] [1,1] [1,1]的值，我們列印出grid[0,1,1,:]，發現這個歸一化坐標值為tensor([[-0.7143, -0.7143]])，那么通過反歸一化映射，也就是式子(1)后，有實際圖片坐標為 ( 0.4285 , 0.4285 ) (0.4285, 0.4285) (0.4285,0.4285)，這個時候我們發現這個坐標不是整數，因此為了求出這個坐標的像素值，我們要通過之前談到的雙線性插值去估計，

首先求出每一行的插值結果，有 f ( x , y 1 ) = 0.4285 f(x,y_1) = 0.4285 f(x,y1?)=0.4285，這個是在 [ 0 , 1 ] [0,1] [0,1]中插值的結果；有 f ( x , y 2 ) = 4.4285 f(x,y_2) = 4.4285 f(x,y2?)=4.4285這個是在 [ 4 , 5 ] [4,5] [4,5]范圍內插值的結果，然后再在 [ 0.4285 , 4.4285 ] [0.4285,4.4285] [0.4285,4.4285]中進行插值，有 f ( x , y ) = ( 4.4285 ? 0.4285 ) × 0.4285 + 0.4285 = 2.1428 f(x,y) = (4.4285-0.4285) \times 0.4285+0.4285=2.1428 f(x,y)=(4.4285?0.4285)×0.4285+0.4285=2.1428，這就是整個雙線性采樣的計算程序，

注意：這個輸入input也可以是 ( N , C , D , H i n , W i n ) (N,C,D,H_{in},W_{in}) (N,C,D,Hin?,Win?)的5D輸入，該輸入考慮的是對視頻進行處理，本文中只考慮了圖片資料，不過原理是類似的，不再贅述，

Reference

[1]. https://pytorch.org/docs/stable/nn.functional.html#torch.nn.functional.grid_sample

[2]. https://blog.csdn.net/LoseInVain/article/details/108710063
