Tomcat概述

Tomcat簡介

最初是由Sun的軟體構架師詹姆斯·鄧肯·戴維森開發
安裝Tomcat后，安裝路徑下面的目錄和檔案，是使用或者配置Tomcat的重要檔案

Tomcat重要目錄

目錄名	作用
bin	存放啟動和關閉Tomcat腳本
conf	存放Tomcat不同的組態檔
doc	存放Tomcat檔案
lib	存放Tomcat運行需要的庫檔案
logs	存放Tomcat執行時的LOG檔案
src	存放Tomcat的源代碼
webapps	Tomcat的主要Web發布目錄
work	存放jsp編譯后產生的class檔案

Nginx應用

Nginx是一款非常優秀的HTTP服務器軟體

支持高達50 000個并發連接數的回應
擁有強大的靜態資源處理能力
運行穩定
記憶體、CPU等系統資源消耗非常低
目前很多大型網站都應用Nginx服務器作為后端網站程式的反向代理及負載均衡器，提升整個站點的負載并發能力

Nginx負載均衡實作原理

Nginx實作負載均衡是通過反向代理實作

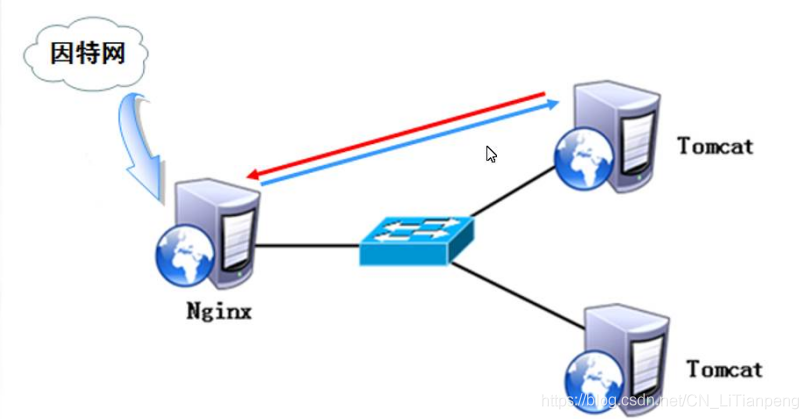

反向代理原理:
在這里插入圖片描述

Nginx配置反向代理的主要引數

upstream服務池名{},配置后端服務器池，以提供回應資料
proxy_pass http:/服務池名, 配置將訪問請求轉發給后端服務器池的服務器處理

Nginx動靜分離實作原理

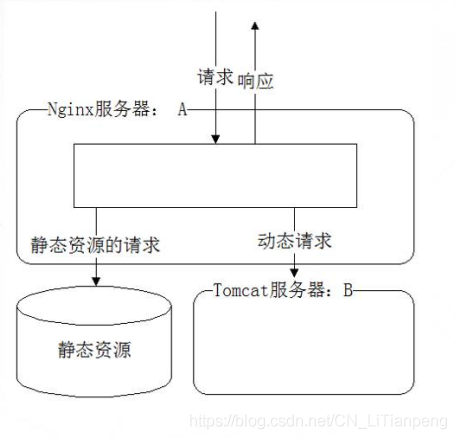

動靜分離原理

服務端接收來自客戶端的請求中，既有靜態資源也有動態資源，靜態資源由Nginx提供服務，動態資源Nginx轉發至后端

Nginx靜態處理優勢

Nginx處理靜態頁面的效率遠高于Tomcat的處理能力
若Tomcat的請求量為1000次，則Nginx的請求量為6000次
Tomcat每秒的吞吐量為0.6M，Nginx的每秒吞吐量為3.6M
Nginx處理靜態資源的能力是Tomcat處理的6倍

生產環境實操

實驗設計

要求部署兩臺后端Tomcat服務器
為了進行測驗，搭建兩個內容不同的網站
Tomcat著與網站搭建步驟

關閉firewall防火墻
安裝JDK，配置JAVA環境
安裝配置Tomcat
更改到/web/webapp1/路徑下
創建/web/webapp1目錄，修改server.xml,將網站檔案目錄 /web/webapp1/下建立測驗頁面index.jsp，并進行測驗

在Nginx服務器上安裝Nginx，反向代理兩個Tomcat站點，并實作負載均衡

關閉Firewalld防火墻
安裝Nginx依賴軟體包
解壓并編譯安裝Nginx
配置nginx.conf，添加location靜態頁面處理及添加
upstream配置段與proxy_pass
檢測組態檔與啟動Nginx
測驗負載均衡、動靜分離效果

一、部署Tomcat【1】

1.安裝JDK環境

[root@localhost ~]# tar xf jdk-8u144-linux-x64.tar.gz -C /opt
[root@localhost ~]# cd /opt
[root@localhost opt]# cp -rv jdk1.8.0_144/ /usr/local/java
[root@localhost opt]# vi /etc/profile
export JAVA_HOME=/usr/local/java
export JRE_HOME=/usr/local/java/jre
export PATH=$PATH:/usr/local/java/bin
export CLASSPATH=./:/usr/local/java/lib:/usr/local/java/jre/lib
[root@localhost opt]# source /etc/profile
[root@localhost opt]# java -version
java version "1.8.0_144"
……省略部分

2.安裝Tomcat服務

[root@localhost ~]# tar vxf apache-tomcat-8.5.23.tar.gz -C /opt
[root@localhost ~]# cd /opt
[root@localhost opt]# mv apache-tomcat-8.5.23/ /usr/local/tomcat8
[root@localhost opt]# ln -s /usr/local/tomcat8/bin/startup.sh /usr/bin/tomcatup
[root@localhost opt]# ln -s /usr/local/tomcat8/bin/shutdown.sh /usr/bin/tomcatdown
[root@localhost opt]# tomcatup
……省略部分
Tomcat started.
[root@localhost opt]# netstat -anpt | grep 8080
tcp6       0      0 :::8080                 ::: *                    LISTEN      77010/java

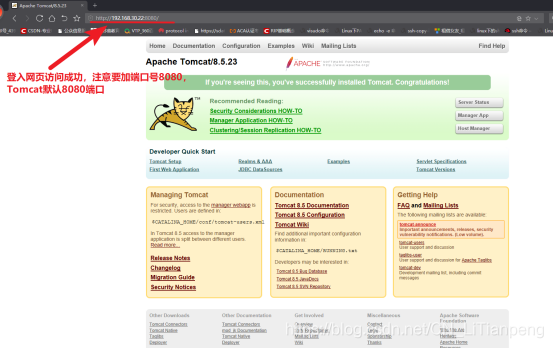

3.測驗Tomcat服務器

在這里插入圖片描述

4.定義一個Tomcat虛擬主機

[root@localhost tomcat8]# vim /usr/local/tomcat8/conf/server.xml
 <Host name="localhost"  appBase="webapps"
            unpackWARs="true" autoDeploy="true">
        <Context docBase="/web/webapp1" path="" reloadable="false" >    //插入這兩行配置
        </Context>
[root@localhost tomcat8]# mkdir -pv /web/webapp1      //創建網頁目錄
[root@localhost tomcat8]# vim /web/webapp1/index.jsp
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
        <head>
                <title>JSP test1 page</title>
        </head>
        <body>
        <h1>
                <% out.println("動態頁面 1,http://www.TOM1.com");%>
        </h1>
        </body>
        <body>
                <div>靜態頁面的圖片 1</div><br><img src="123.jpg">
				<br><h1>
                床前看月光，<br>
                疑是地上霜，<br>
                抬頭望山月，<br>
                低頭思故鄉，<br>
				</h1>
        </body>
</html>
[root@localhost tomcat8]# tomcatdown
[root@localhost tomcat8]# tomcatup

5.訪問測驗頁

在這里插入圖片描述

二、部署Tomcat【2】

1.安裝JDK環境

[root@localhost ~]# tar xf jdk-8u144-linux-x64.tar.gz -C /opt
[root@localhost ~]# cd /opt
[root@localhost opt]# cp -rv jdk1.8.0_144/ /usr/local/java
[root@localhost opt]# vi /etc/profile
export JAVA_HOME=/usr/local/java
export JRE_HOME=/usr/local/java/jre
export PATH=$PATH:/usr/local/java/bin
export CLASSPATH=./:/usr/local/java/lib:/usr/local/java/jre/lib
[root@localhost opt]# source /etc/profile
[root@localhost opt]# java -version
java version "1.8.0_144"
……省略部分

2.安裝Tomcat服務

[root@localhost ~]# tar vxf apache-tomcat-8.5.23.tar.gz -C /opt
[root@localhost ~]# cd /opt
[root@localhost opt]# mv apache-tomcat-8.5.23/ /usr/local/tomcat8
[root@localhost opt]# ln -s /usr/local/tomcat8/bin/startup.sh /usr/bin/tomcatup
[root@localhost opt]# ln -s /usr/local/tomcat8/bin/shutdown.sh /usr/bin/tomcatdown
[root@localhost opt]# tomcatup
……省略部分
Tomcat started.
[root@localhost opt]# netstat -anpt | grep 8080
tcp6       0      0 :::8080                 ::: *                    LISTEN      77010/java

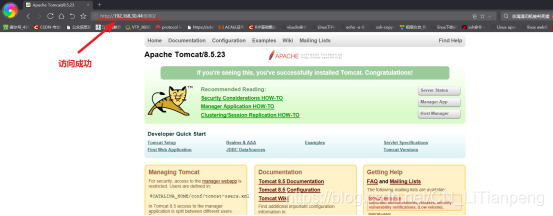

3.測驗Tomcat服務器

在這里插入圖片描述

4.定義一個Tomcat虛擬主機

[root@localhost tomcat8]# vim /usr/local/tomcat8/conf/server.xml
 <Host name="localhost"  appBase="webapps"
            unpackWARs="true" autoDeploy="true">
        <Context docBase="/web/webapp1" path="" reloadable="false" >
        </Context>
[root@localhost tomcat8]# mkdir -pv /web/webapp1
[root@localhost tomcat8]# vim /web/webapp1/index.jsp
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
        <head>
                <title>JSP test2 page</title>
        </head>
        <body>
        <h1>
                <% out.println("動態頁面2,http://www.TOM1.com");%>
        </h1>
        </body>
        <body>
                <div>靜態頁面的圖片 2</div><br><img src="123.jpg">
				<br><h1>
                床前看月光，<br>
                疑是地上霜，<br>
                抬頭望山月，<br>
                低頭思故鄉，<br>
				</h1>
        </body>
</html>
[root@localhost tomcat8]# tomcatdown
[root@localhost tomcat8]# tomcatup

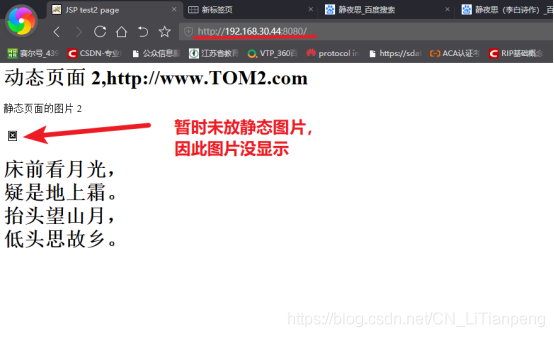

5.訪問測驗頁

在這里插入圖片描述

三、編譯Nginx服務

### 1.安裝環境
[root@localhost opt]# yum -y install \
gcc \
gcc-c++ \
make \
pcre-devel \
expat-devel \
perl \
zlib-devel

2.創建運行賬戶

[root@localhost ~]# groupadd www
[root@localhost ~]#  useradd -g www www -s /bin/false

補充：/bin/false是最嚴格的禁止login選項，一切服務都不能用，
/sbin/nologin只是不允許login系統

3.編譯安裝NGINX

[root@localhost ~]#  tar xzvf nginx-1.15.9.tar.gz -C /opt
[root@localhost ~]# cd /opt/nginx-1.15.9/
[root@localhost nginx-1.15.9]# ./configure \
--prefix=/usr/local/nginx \
--user=www \
--group=www \
--with-file-aio \
--with-http_stub_status_module \
--with-http_gzip_static_module \
--with-http_flv_module
[root@localhost nginx-1.15.9]# make -j3 && make install

4.優化路勁，并啟動測驗

[root@localhost nginx-1.15.9]# ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/
[root@localhost nginx-1.15.9]# nginx -t
nginx: the configuration file /usr/local/nginx/conf/nginx.conf syntax is ok
nginx: configuration file /usr/local/nginx/conf/nginx.conf test is successful
[root@localhost nginx-1.15.9]# nginx
[root@localhost nginx-1.15.9]# netstat -anpt | grep nginx
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      14763/nginx: master

5.設定系統服務

[root@localhost nginx-1.15.9]# yum -y install psmisc
[root@localhost nginx-1.15.9]# killall -9 nginx
[root@localhost nginx-1.15.9]# vim /lib/systemd/system/nginx.service
[Unit]
Description=nginx
After=network.target
[Service]
Type=forking
PIDFile=/usr/local/nginx/logs/nginx.pid
ExecStart=/usr/local/nginx/sbin/nginx
ExecReload=/usr/bin/kill -s HUP $MAINPID
ExecStop=/usr/bin/ki11 -s QUIT $MAINPID
PrivateTmp=true
[Install]
WantedBy=multi-user.target
[root@localhost nginx-1.15.9]# systemctl enable nginx.service
[root@localhost nginx-1.15.9]# systemctl start nginx.service
[root@localhost nginx-1.15.9]# systemctl status nginx.service
● nginx.service - nginx
   Loaded: loaded (/usr/lib/systemd/system/nginx.service; enabled; vendor preset: disabled)
   Active: active (running) since Fri 2020-09-25 20:08:41 CST; 6s ago
  Process: 14822 ExecStart=/usr/local/nginx/sbin/nginx (code=exited, sta

6.修改nginx.comf配置

[root@localhost img]# vim /usr/local/nginx/conf/nginx.conf
http {
……省略部分
upstream tomcat_server {        //在http{}區域內插入這4行配置
        server 192.168.100.22:8080 weight=1;
        server 192.168.100.23:8080 weight=1;
        }
###docBase：web 應用的檔案基準目錄
###reloadable 設定監視"類"是否變化
###path="" 設定默認"類"
    server {
        location ~ .*.jsp$ {             //在server{}區域內插入以下配置
                proxy_set_header HOST $host;
                proxy_set_header X-Real-IP $remote_addr;
                proxy_set_header Client-IP $remote_addr;
                proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
                proxy_pass http://tomcat_server;
        }

        location ~ .*\.(gif|jpg|jpeg|png|bmp|swf|css)$ {
                root /usr/local/nginx/html/img;
                expires 30d;
        }

[root@localhost nginx-1.15.9]# vim /usr/local/nginx/html/index.html
<!DOCTYPE html>
<html>
<head>
<meta http-equiv="content-type" content="text/html;charset=utf-8">
<title>靜態頁面</title>
<style>
	body {
		width: 35em;
		margin: 0 auto;
		font-family: Tahoma, Verdana, Arial, sans-serif;
	}
</style>
</head>
<body>
<h1>靜態頁面</h1>
<p>這是個靜態頁面</p>
</body>
</html>

7.查看靜態資源目錄內圖片

[root@localhost nginx-1.15.9]# mkdir /usr/local/nginx/html/img
[root@localhost nginx-1.15.9]# cd /usr/local/nginx/html/img
[root@localhost img]# ls

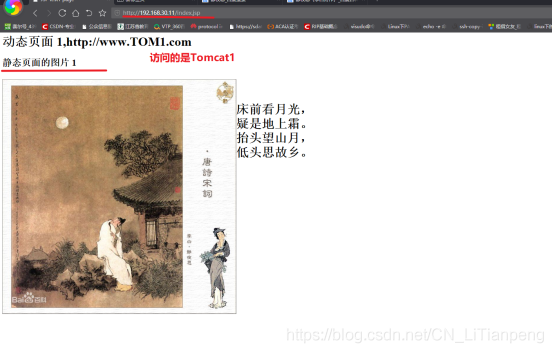

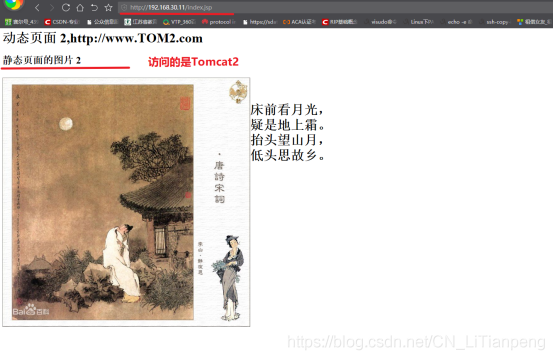

8.測驗動靜分離及負載均衡

在這里插入圖片描述
