前言
Android TV開發與手機開發最大的不同點就是焦點，TV常用的操作方式是遙控器，所以給用戶一個醒目美觀的焦點是至關重要的，很多產品經理在設計焦點的時候都會選擇掃光的效果，比如小牧電視的控制元件選中效果，今天就給大家介紹一款自定義的掃光效果控制元件，
效果展示

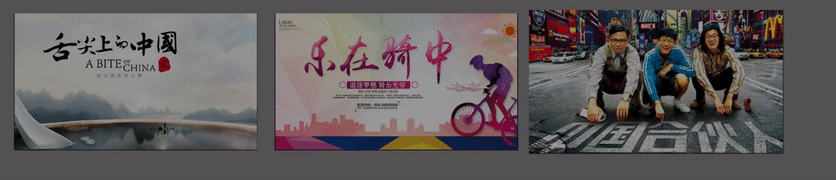

1、海報掃光效果
2、帶圓角的控制元件掃光效果，光效不會超過圓角的位置

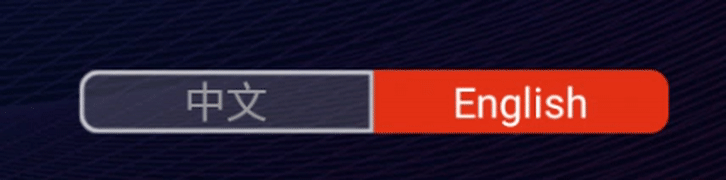

3、掃光容器，可以在掃光容器中放子控制元件，目前僅實作了LinearLayout

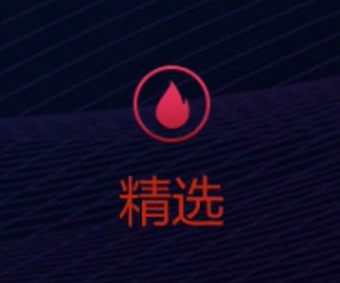

4、圖片掃光效果，光效與圖片中不透明內容交融的一種效果
實作思路

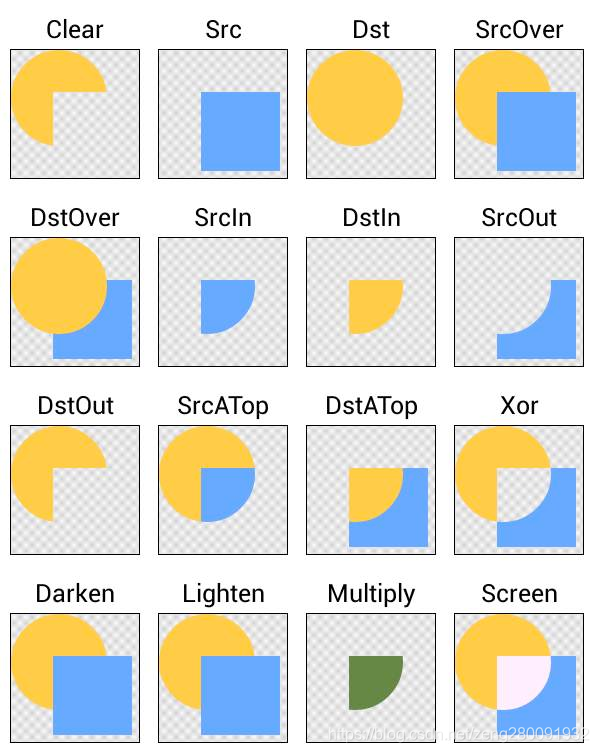

這一組控制元件的實作思路，其實很簡單，就是光效bitmap的移動，可以是移影片布，也可以是移動bitmap，兩種思路都可以實作，當然其中在實作圓角掃光、光效與圖片內容交融等效果時，用到一個比較重要的知識點，就是PorterDuffXfermode，具體介紹Xfermode或者PorterDuffXfermode的文章可以去網上搜一下，有很多，簡單講PorterDuffXfermode是一個非常強大的轉換模式，使用它，可以使用影像合成的16條Porter-Duff規則的任意一條來控制Paint如何與已有的Canvas影像進行互動，
PorterDuffXfermode的風格就是上面的16中，我們可以簡單的理解為一個SRC圖形與DST圖形的交集，并集類似的效果，在我們這組控制元件中，主要用到了DST_ATOP、DST_IN，詳細使用方法可參考控制元件原始碼，
使用方法
首先需要引入library：
implementation 'com.beauney.scanning:scanning-view:1.0.1'1、海報斜向的掃光效果控制元件使用
xml中使用控制元件：
<FrameLayout
android:layout_width="283dp"
android:layout_height="159dp"
android:layout_marginStart="20dp"
android:layout_marginTop="20dp"
android:focusable="true"
android:focusableInTouchMode="true">
<ImageView
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:src="@drawable/temp_demand_3" />
<com.beauney.scanning.library.ScanningView
android:tag="scanning_view"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:background="#66000000"/>
</FrameLayout>java代碼中呼叫start()、stop()方法：
RelativeLayout container = findViewById(R.id.container);
for (int i = 0; i < container.getChildCount(); i++) {
container.getChildAt(i).setOnFocusChangeListener(new View.OnFocusChangeListener() {
@Override
public void onFocusChange(View view, boolean b) {
ScanningView scanningView = view.findViewWithTag("scanning_view");
if (b) {
AnimatorUtil.scaleBigAnimator(view);
scanningView.start();
} else {
AnimatorUtil.scaleSmallAnimator(view);
scanningView.stop();
}
}
});
}該控制元件提供了自定義屬性lightImage，可以自定義更換光效圖片：
<com.beauney.scanning.library.ScanningView
android:tag="scanning_view"
android:layout_width="match_parent"
android:layout_height="match_parent"
app:lightImage="@drawable/scanning_view_light"
android:background="#66000000"/>圖片制作參考默認掃光圖片
2、帶圓角的豎向掃光效果控制元件使用
xml中使用控制元件：
<FrameLayout
android:id="@+id/next_text_container"
android:layout_width="334dp"
android:layout_height="73dp"
android:layout_alignParentBottom="true"
android:layout_centerHorizontal="true"
android:layout_marginBottom="60dp">
<View
android:id="@+id/next_text_bg"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:background="@drawable/ad_text_bg_shape" />
<TextView
android:id="@+id/next_text"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_gravity="center_horizontal"
android:layout_marginTop="18dp"
android:clickable="true"
android:focusable="true"
android:focusableInTouchMode="true"
android:text="按OK鍵進入下一步"
android:textColor="#dddddd"
android:textSize="18sp" />
<ProgressBar xmlns:android="http://schemas.android.com/apk/res/android"
android:id="@+id/video_progress_bar"
style="?android:attr/progressBarStyleHorizontal"
android:layout_width="294dp"
android:layout_height="10dp"
android:layout_gravity="bottom"
android:layout_marginBottom="14dp"
android:layout_marginStart="20dp"
android:background="@null"
android:progress="100"
android:progressDrawable="@drawable/ad_progress_selector"/>
<com.beauney.scanning.library.ScanningRoundView
android:id="@+id/scanning_round_view"
android:layout_width="match_parent"
android:layout_height="match_parent"/>
</FrameLayout>java代碼中呼叫start()、stop()方法：
mScanningRoundView.start();
mScanningRoundView.stop();該控制元件提供了兩個自定義屬性，用于修改光效圖片和圓角角度，參考如下代碼：
<com.beauney.scanning.library.ScanningRoundView
android:id="@+id/scanning_round_view"
android:layout_width="match_parent"
android:layout_height="match_parent"
app:roundRadius="10dp"
app:roundLightImage="@drawable/round_light"/>圖片制作參考默認掃光圖片，這里沒有采用9patch的圖片，所以控制元件高度要和光效圖片的高度一致，
3、帶圓角的掃光容器使用
xml中使用控制元件：
<com.beauney.scanning.library.ScanningLinearLayout
android:id="@+id/scanning_container"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_alignParentBottom="true"
android:layout_centerHorizontal="true"
android:layout_marginBottom="30dp">
<TextView
android:id="@+id/language_cn_btn"
android:layout_width="127dp"
android:layout_height="27dp"
android:clickable="true"
android:focusable="true"
android:focusableInTouchMode="true"
android:gravity="center"
android:text="中文"
android:textColor="#999999"
android:background="@drawable/language_cn_nor"
android:textSize="18sp" />
<TextView
android:id="@+id/language_en_btn"
android:layout_width="127dp"
android:layout_height="27dp"
android:clickable="true"
android:focusable="true"
android:focusableInTouchMode="true"
android:gravity="center"
android:text="English"
android:background="@drawable/language_en_sel"
android:textColor="#ffffff"
android:textSize="18sp" />
</com.beauney.scanning.library.ScanningLinearLayout>java代碼中呼叫start()、stop()方法：
mScanningLayout.start();
mScanningLayout.stop();同樣提供了兩個自定義屬性，用于修改光效圖片和圓角角度，參考如下代碼：
<com.beauney.scanning.library.ScanningLinearLayout
android:id="@+id/scanning_container"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
app:layoutRadius="10dp"
app:layoutLightImage="@drawable/layount_light"
android:layout_alignParentBottom="true"
android:layout_centerHorizontal="true"
android:layout_marginBottom="30dp">
</com.beauney.scanning.library.ScanningLinearLayout>圖片制作參考默認掃光圖片，這里沒有采用9patch的圖片，所以控制元件高度要和光效圖片的高度一致，
4、圖片掃光效果控制元件使用
xml中使用控制元件：
<FrameLayout
android:layout_width="83dp"
android:layout_height="63dp"
android:layout_alignParentBottom="true"
android:layout_centerHorizontal="true"
android:layout_marginBottom="60dp"
android:layout_gravity="center_horizontal">
<ImageView
android:id="@+id/icon_img"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:contentDescription="aaaa"
android:src="@drawable/icon_choose_sel" />
<com.beauney.scanning.library.ScanningImageView
android:id="@+id/scanning_view"
android:layout_width="match_parent"
android:layout_height="match_parent" />
</FrameLayout>java代碼中呼叫相關方法
public void startScanning(View view) {
//啟動控制元件動效之前需要將原始的圖片傳入
if (mScanningImageView.getSrcBitmap() == null) {
mScanningImageView.setSrcBitmap(ScreenCapture.captureWidget(mIconImg));
}
mScanningImageView.start();
}
public void stopScanning(View view) {
mScanningImageView.stop();
}該控制元件提供了一個自定義屬性，用于修改光效顏色，參考如下代碼:
<com.beauney.scanning.library.ScanningImageView
android:id="@+id/scanning_view"
android:layout_width="match_parent"
android:layout_height="match_parent"
app:lightColor="@color/colorAccent"/>完成的原始碼和demo
Github地址
