View|作業流程

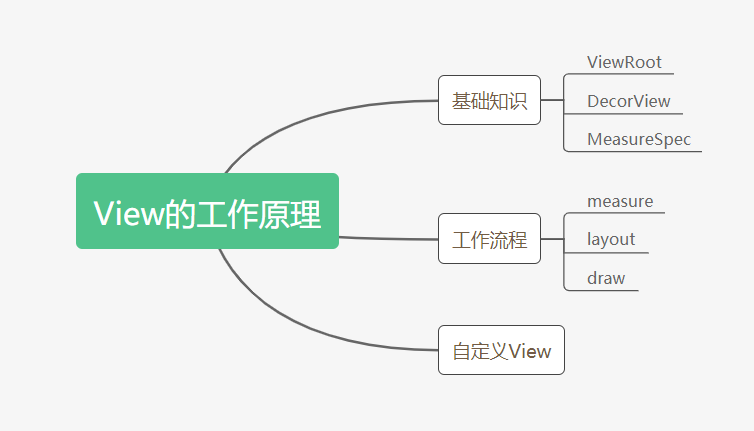

目錄

一、基礎知識

在學習View的作業原理之前，需要先學習一些基本的概念，

2.1 ViewRoot

Q1： ViewRoot是什么？

• 對應ViewRootImpl類，
• 連接WindowManagerService和DecorView的紐帶，

Q2：ViewRoot在View繪制中有什么作用？

• View的三大流程（測量（measure），布局（layout），繪制（draw））均通過ViewRoot來完成，

注意：ViewRoot并不屬于View樹的一份子，從原始碼實作上來看，它既非View的子類，也非View的父類，但是，它實作了ViewParent介面，這讓它可以作為View的名義上的父視圖，

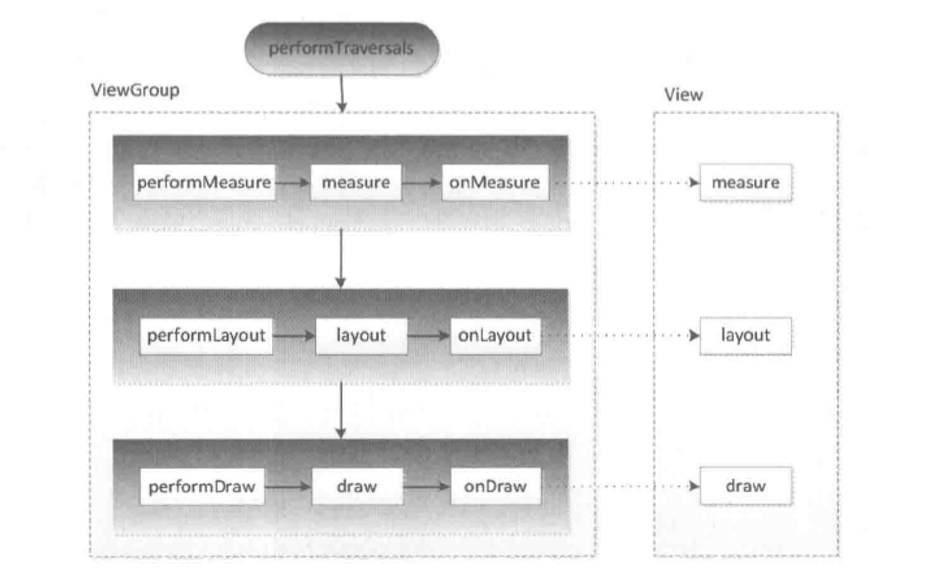

View的繪制流程從ViewRoot的performTraversals開始，如圖，

onMeasure方法會對所有子元素進行measure程序，在measure方法中又會呼叫onMeasure方法，如此反復最終完成整個View樹的遍歷，layout，draw方法同理，

2.2 DecorView

Q1:DecorView是什么？

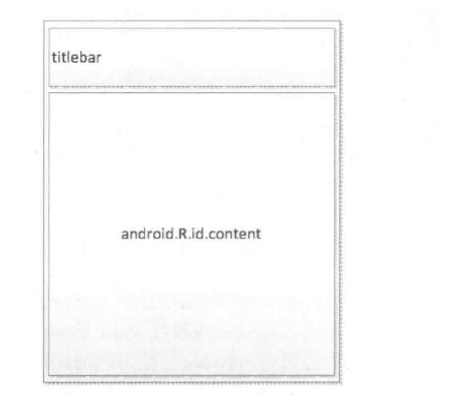

• 包括兩部分，標題欄和內容欄，如圖，

• DecorView是FrameLayout的子類，它可以被認為是Android視圖樹的根節點視圖，setContentView所布置的檔案是被加入內容欄的，

Q: DecorView在View繪制中有什么作用？

View層的事件都需先經過DecorView，再傳遞給View，分發的程序在View體系詳解有講到，

2.3 ViewGroup.LayoutParams

此部分參考自：自定義View Measure程序 - 最易懂的自定義View原理系列（2）

Q1：怎么理解ViewGroup.LayoutParams？

ViewGroup 的子類（RelativeLayout、LinearLayout）有其對應的 ViewGroup.LayoutParams 子類

如：RelativeLayout的 ViewGroup.LayoutParams子類 = RelativeLayoutParams

Q2: 這個類有什么作用？

指定視圖View 的高度（height） 和 寬度（width）等布局引數，

Q3：怎么使用？

2.4 MeasureSpec

• 定義：測量規格類，

• 組成：測量規格（MeasureSpec） = 測量模式（mode）（高2位） + 測量大小（size）（低30位），

• 作用：通過寬測量值widthMeasureSpec和高測量值heightMeasureSpec決定View的大小，

Q1：為什么說是很大程度決定了View的尺寸規格?

答：View的尺寸規格還受父容器影響，因為父容器影響View的MeasureSpec的創建程序，

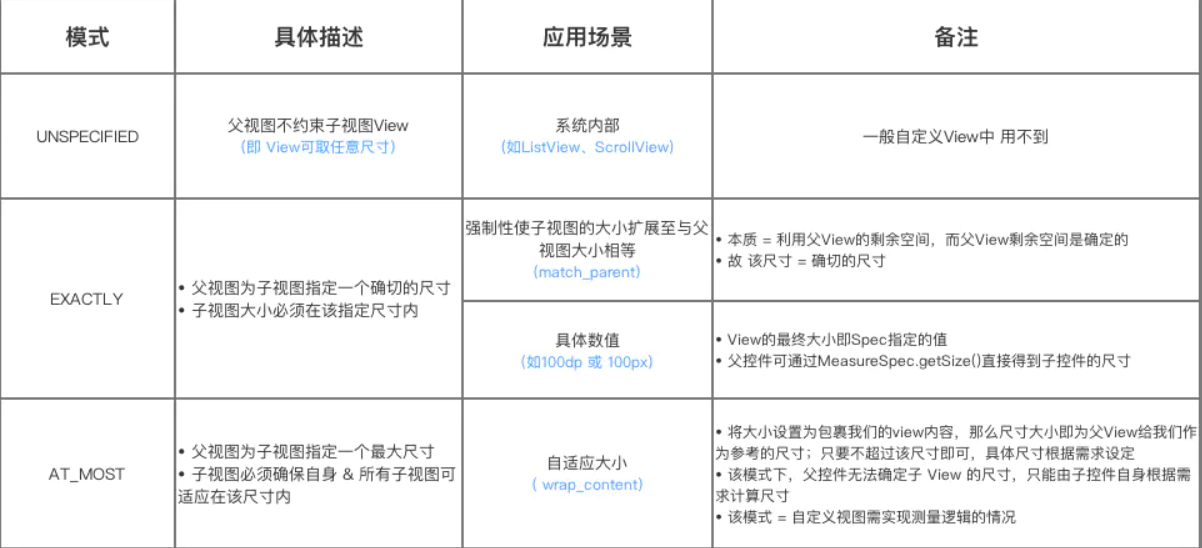

Q2：MeasureSpec有幾種模式？

測量模式（Mode）的型別有3種：UNSPECIFIED、EXACTLY 和
AT_MOST，

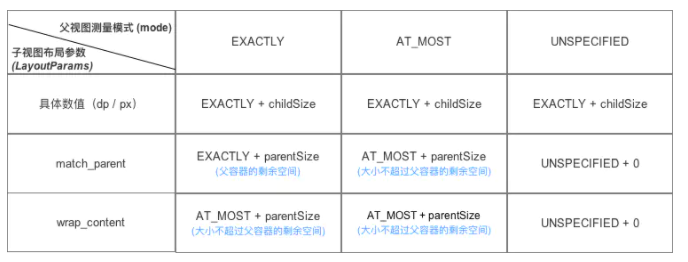

2.4.1 MeasureSpec值的計算

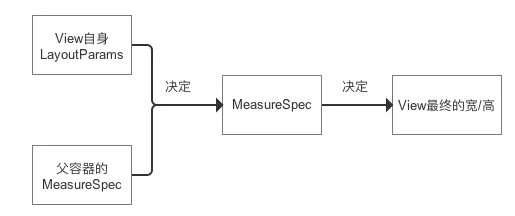

• View： 取決于View的布局引數（LayoutParams）和父容器的MeasureSpec值，

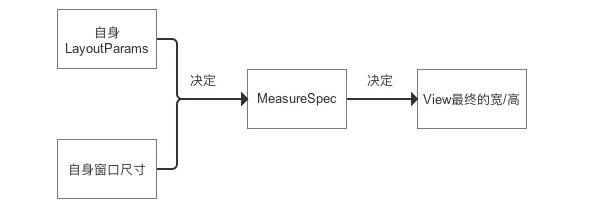

• 頂級View： 取決于自身布局引數 和視窗尺寸，

二、View的作業流程

以下流程圖的方法為原始碼中的方法，感興趣的讀者可以自行查看原始碼，強推Carson_Ho博客，內有詳細解讀，

2.1 measure

作用：測量View的寬/高，

注意：某些情況需要多次measure才能確定View的寬高，此時測驗的結果不準確，建議在layout程序中onLayout()獲取最終寬/高，

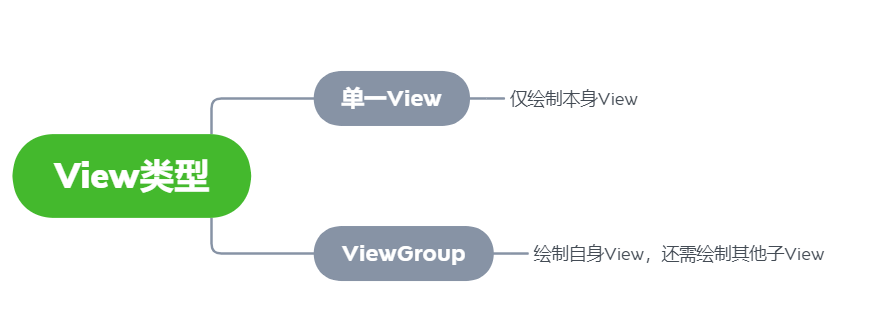

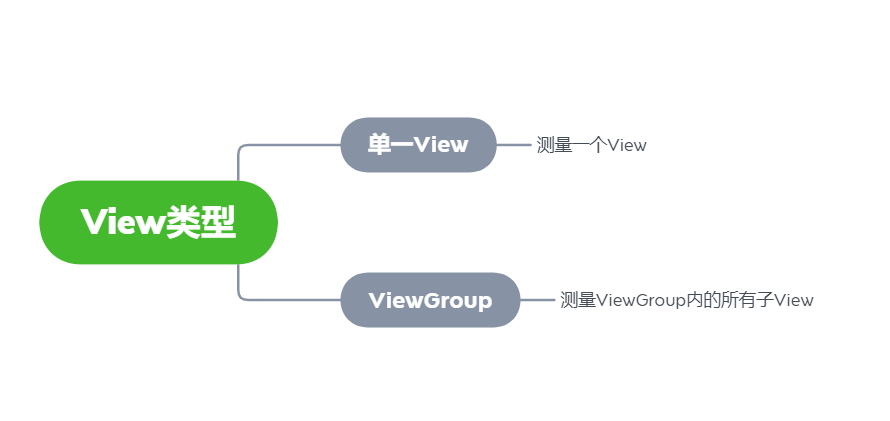

measure測量有兩種情況：

• 單一View
• ViewGroup

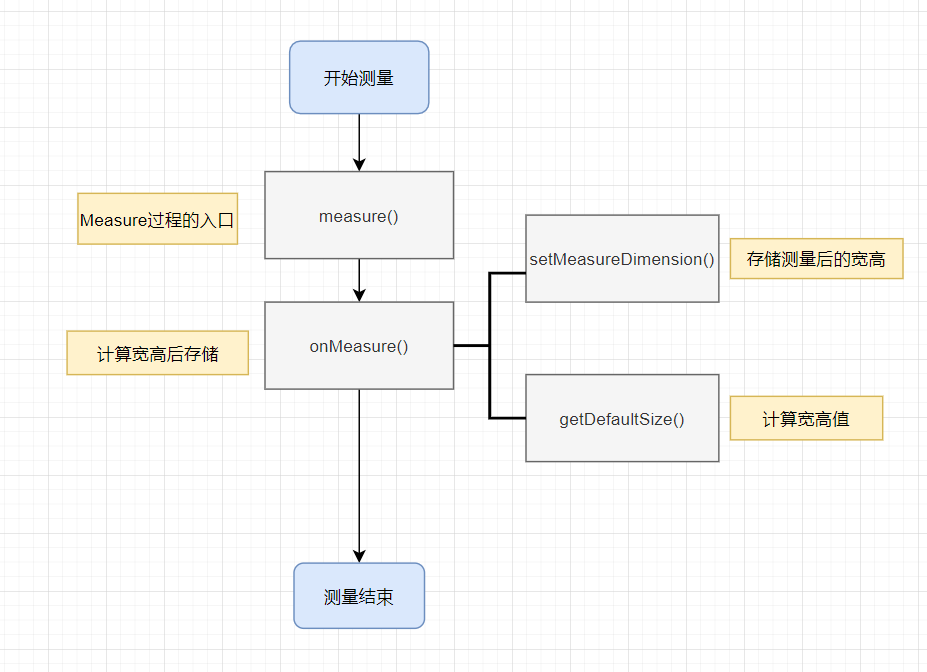

2.1.1 View

說明：

Measure程序中，主要目的就是為了測量出View的寬/高，在measure()入口方法中呼叫了onMeasure()，而在onMeasure方法中，呼叫了getDefaultSize()得出測量后View的寬/高，再呼叫setMeasureDimension()存盤測量后的寬高，測量程序到此結束，結果是存盤了一個測量后的寬高，

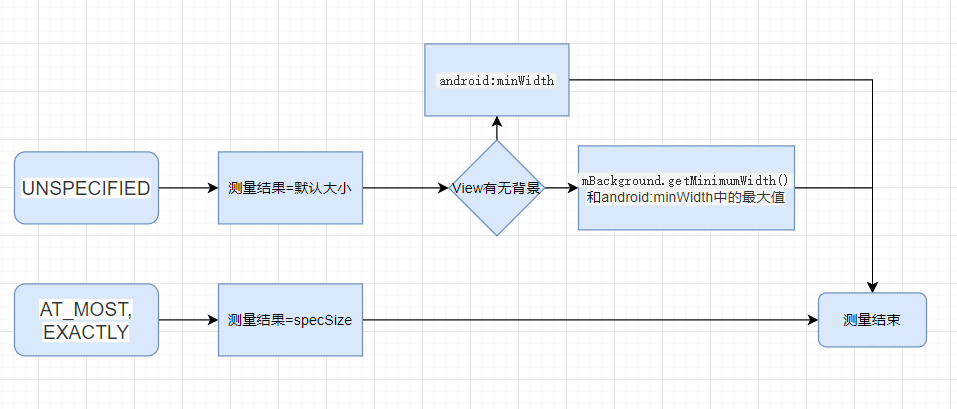

Q1：measure流程最后使用的是getDefaultSize()得出的寬/高，那么這個寬/高是什么？

• AT_MOST和EXACTLY:

  getDefaultSize()回傳的大小是measureSpec中的specSize，這個specSize就是最終的測量結果，

• UNSPECIFIED:

  • 有背景

    寬/高為android:minWidth屬性所指定的值，若無指定，則為0，

  • 無背景

    View的寬/高度為android:minWidth/android:minHeight屬性所指定的值和mBackground.getMinimumWidth()/mBackground.getMinimumHeight()中的最大值，

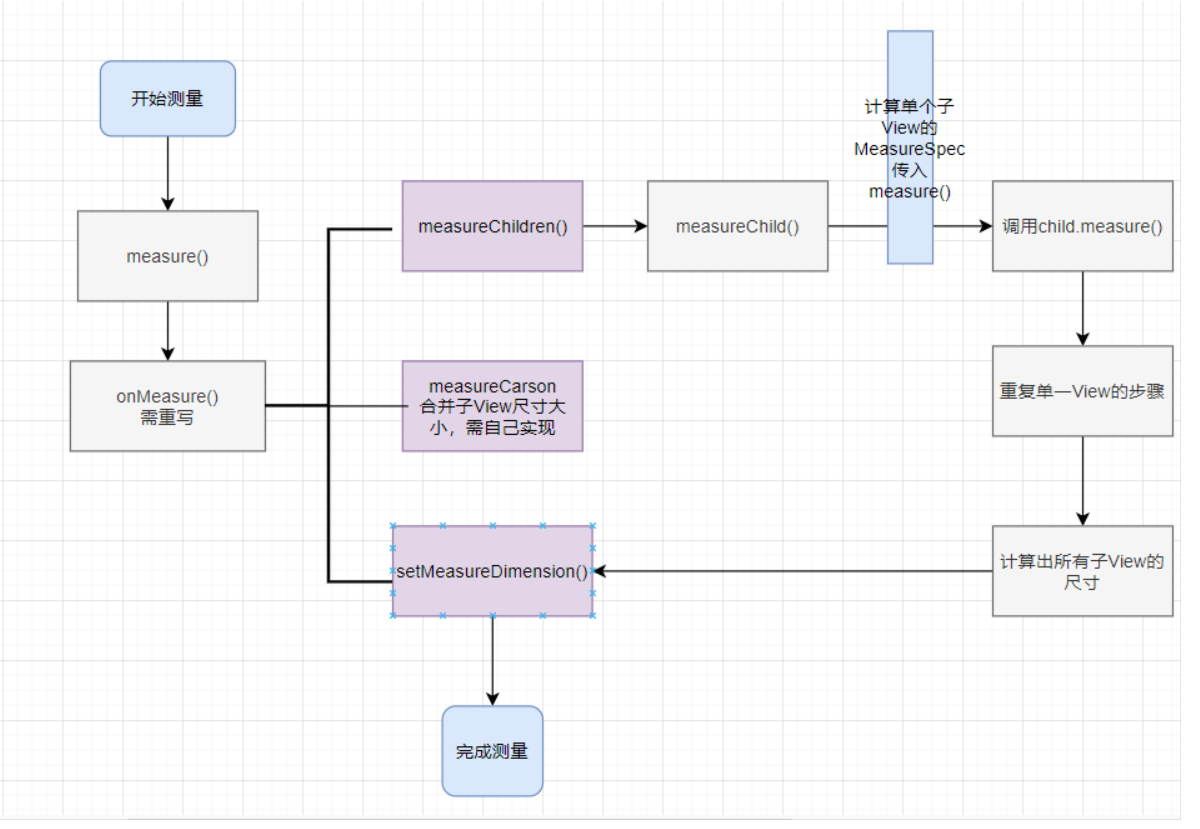

2.1.2 ViewGroup

• ViewGroup除了完成自己的measure程序之外，還會遍歷所有子View的measure方法，

• ViewGroup是一個抽象類，沒有重寫View的onMeasure方法（自定義View時需要自己實作），

• 提供了一個measureChildren方法，

說明：在ViewGroup的measure程序中，先在入口measure()內呼叫onMeasure(),與View中的onMeasure不同，ViewGroup中沒有實作這個方法，因為不同的ViewGroup子類（LinearLayout、RelativeLayout / 自定義ViewGroup子類等）具備不同的布局特性，這導致他們子View的測量方法各有不同，故需自己重寫，

在這個方法中包含了三個方法

• measureChildren()

系統方法，遍歷子View 并且呼叫measureChild()進行下一步測量，

• measureCarson()

需要自己重寫，合并所有子View的尺寸大小，最終得到ViewGroup父視圖的測量值，

• setMeasureDimension()

與單一View一樣，存盤測量后的資料，

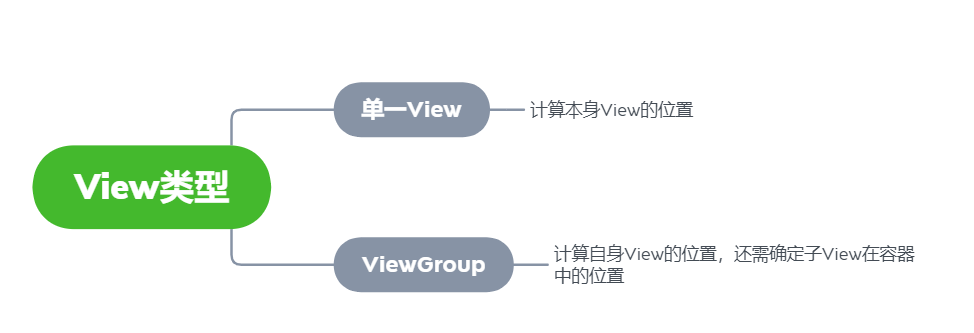

2.2 layout

作用：確定View的位置，

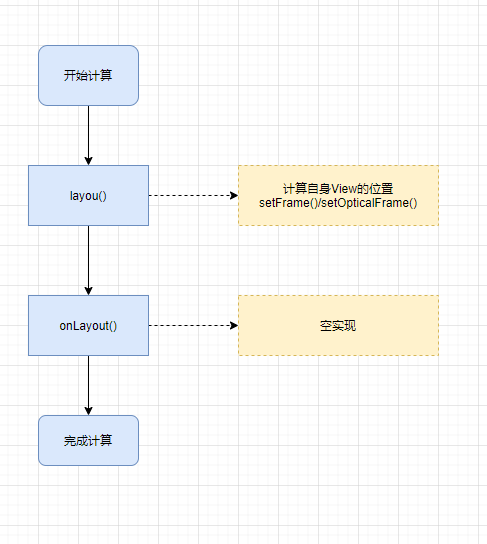

2.2.1 View

說明：

• 由于單一View是沒有子View的，故onLayout（）是一個空實作，

• 由于在layout（）中已經對自身View進行了位置計算，所以單一View的layout程序在layout（）后就已完成了，

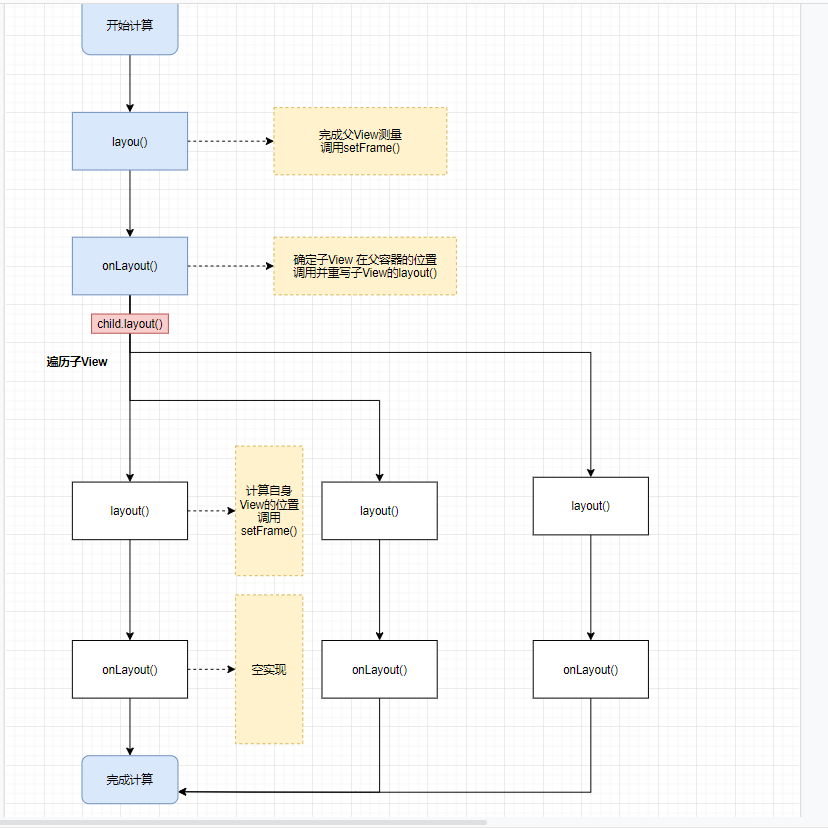

2.2.2 ViewGroup

說明：Viewgroup在onLayout方法中遍歷了子View，呼叫child.layout()，計算每個子View的位置，一開始計算ViewGroup位置時，呼叫的是ViewGroup的layout()和onLayout()，當遍歷子View計算子View位置時，呼叫的是子View的layout()和onLayout()，

2.3 draw

作用：將View繪制到螢屏上面，

2.3.1 View

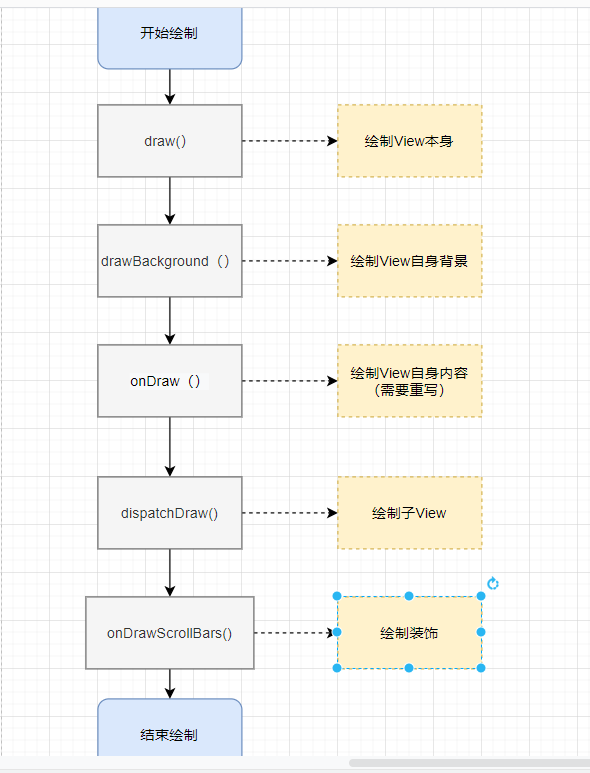

說明：所有的視圖最終都是呼叫 View 的 draw （）繪制視圖，

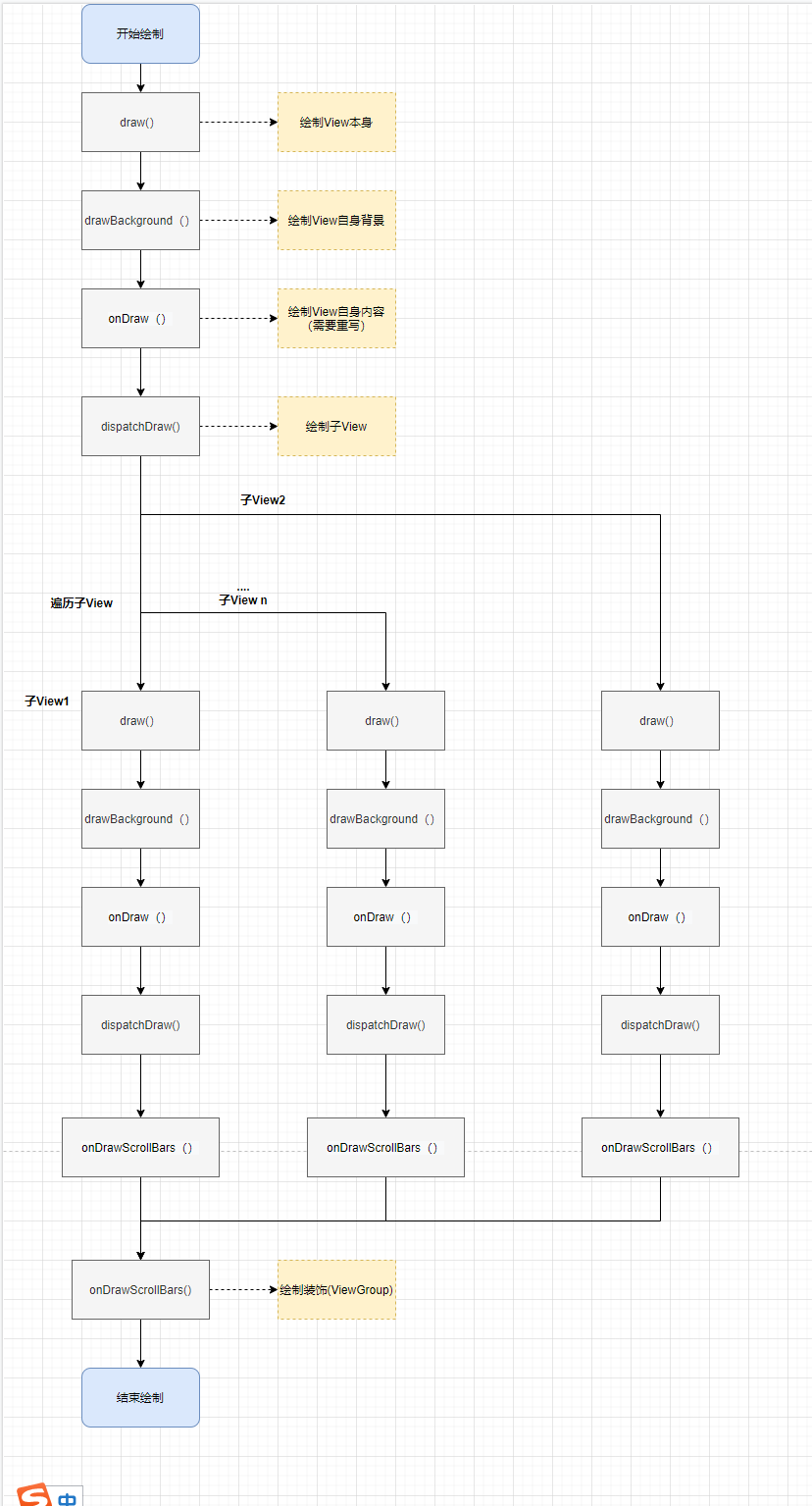

2.3.1 ViewGroup

三、自定義View

3.1 自定義View的分類

• 繼承View重寫onDraw方法
  • 主要用于實作一些不規則的效果，
  • 重寫onDraw方法，需要支持wrap_content并且需要自己處理padding，
• 繼承ViewGoup派生特殊的Layout（除了系統布局，重新定義一種新布局）
  • 實作自定義布局，
  • 需要合適的處理ViewGroup的測量，布局兩個程序，并同時處理子元素的測量和布局程序，
• 繼承特定的View
  • 擴展某些已有的View的功能，
  • 容易實作，不需要自己支持wrap_content和padding，
• 繼承特定的ViewGroup
  • 常見，第二種情況實作的也能用這種方式實作，
  • 與第二種的區別就是不用自己處理ViewGroup的測量和布局，第二種更接近底層，

3.2 自定義View須知

• 讓View支持wrap_content
• 讓View支持padding
• 不要在View中使用Handler
  • View內部本身有post系列的方法，可以完全替代Handler的作用，
• View中如果有執行緒或影片，需要及時停止
  • 與生命周期同步，不然會造成記憶體泄漏
• 處理滑動沖突

參考自：

• 《Android開發藝術探索》
• 《Android進階之光》
• 自定義View Measure程序 - 最易懂的自定義View原理系列（2）
• 進階之路 | 奇妙的View之旅
