【ODYSSEY-STM32MP157C】驅動 UART 讀取傳感器資料

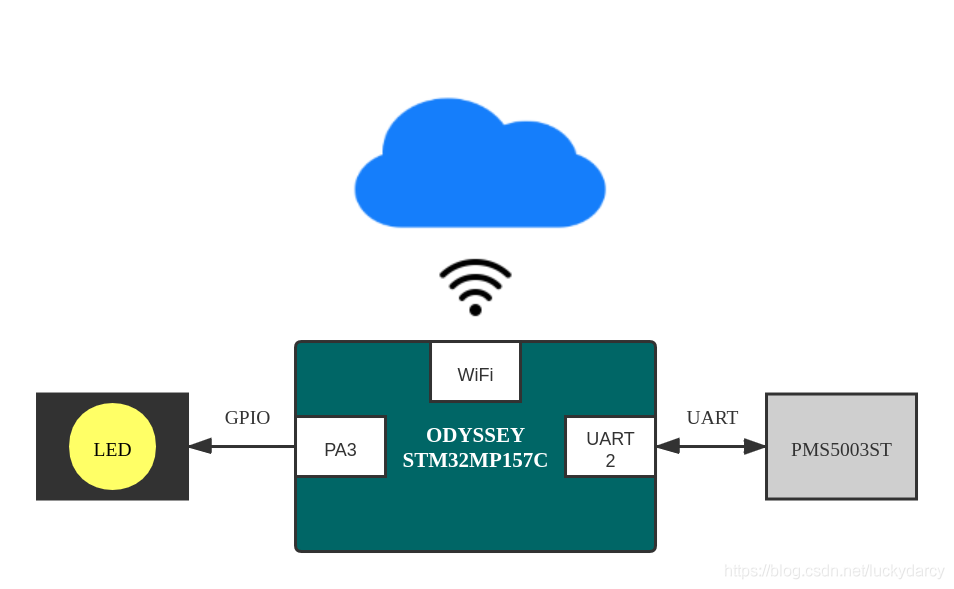

我們在上一節《【ODYSSEY-STM32MP157C】驅動 GPIO 實作呼吸燈》 已經驅動 GPIO 實作呼吸燈功能，本節我們將在 Linux 上操作 STM32MP157C 的 UART2 串口與傳感器進行通信，并將傳感器資料列印出來，

準備材料

• Seeed：ODYSSEY-STM32MP157C 開發板
• 攀藤：PMS5003ST 傳感器

PMS5003ST 簡介

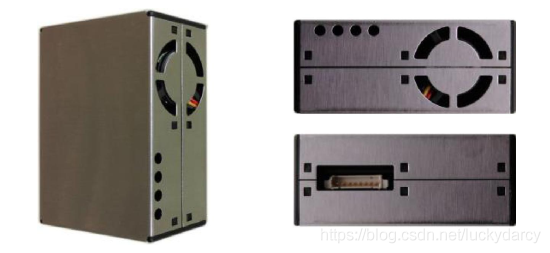

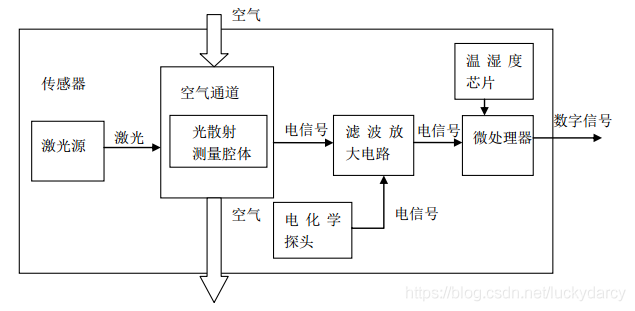

PMS5003ST 是攀藤科技的一款空氣質量傳感器，可以同時監測空氣中顆粒物濃度（PM1.0、PM2.5、PM10）、甲醛濃度和環境溫濕度，由于采用激光散射原理，因此可以連續采集，并且有較高的精度和穩定性，

同時，傳感器模塊以通用數字介面形式輸出，簡化了控制端的開發，

PMS5003ST 的數字介面定義如下：

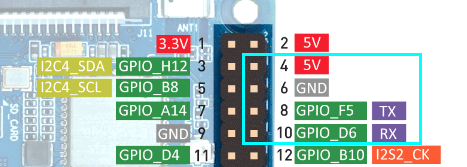

在本案例，我們只需要將傳感器的 PIN1、PIN2、PIN4、PIN5 與 ODYSSEY-STM32MP157C 擴展介面的 pin 4、6、8、10 連接即可，

安裝 usart2 驅動

1. 在編譯之前，需要下載對應版本的內核頭檔案，

   sudo apt update
   sudo apt install linux-headers-$(uname -r) -y


   注意：這一步可能需要開啟代理才能完成！

2. 下載 seeed-linux-dtoverlays 倉庫，編譯并安裝 stm32p1 驅動，

   git clone https://github.com/Seeed-Studio/seeed-linux-dtoverlays


   編譯、安裝

   cd seeed-linux-dtoverlays
   make all_stm32mp1 CUSTOM_MOD_FILTER_OUT="jtsn-wm8960"
   sudo make install_stm32mp1 CUSTOM_MOD_FILTER_OUT="jtsn-wm8960"


   對應的 ko 檔案將安裝到 /lib/modules/4.19.9-stm32-r1/extra/seeed/ 目錄，dtbo 檔案將安裝到 /lib/firmware/ 目錄，

3. 修改 /boot/uEnv.txt 檔案，在該檔案末尾添加一行，加載 usart2 驅動，

   uboot_overlay_addr2=/lib/firmware/stm32mp1-seeed-usart2-overlay.dtbo


4. reboot 重啟系統，可以看到系統增加了 /dev/ttySTM2 設備節點，

   執行 dmesg | grep ttySTM* 查看啟動資訊：

   [    0.000000] Kernel command line: console=ttySTM0,115200 root=/dev/mmcblk0p6 ro rootfstype=ext4 rootwait coherent_poot
   [    1.060447] 4000e000.serial: ttySTM2 at MMIO 0x4000e000 (irq = 25, base_baud = 4000000) is a stm32-usart
   [    1.062277] 40010000.serial: ttySTM0 at MMIO 0x40010000 (irq = 27, base_baud = 4000000) is a stm32-usart
   [    1.062366] console [ttySTM0] enabled
   [    1.064147] 5c000000.serial: ttySTM1 at MMIO 0x5c000000 (irq = 70, base_baud = 4000000) is a stm32-usart
   [    1.064420] serial serial0: tty port ttySTM1 registered


   執行 cat /proc/tty/driver/stm32-usart 查看串口驅動：

   serinfo:1.0 driver revision:
   0: uart:stm32-usart mmio:0x40010000 irq:27 tx:1141 rx:63 RTS|CTS|DTR|DSR|CD
   1: uart:stm32-usart mmio:0x5C000000 irq:70 tx:44691 rx:2274 RTS|CTS|DTR|DSR|CD
   2: uart:stm32-usart mmio:0x4000E000 irq:25 tx:0 rx:0 CTS|DSR|CD


讀取傳感器資料

實際上，只要我們在串口2連接上傳感器，就可以通過 cat /dev/ttySTM2 獲取傳感器的資料了，但是，這些是二進制格式的資料，我們看不懂，因此，我們需要對其進行決議，

測驗串口

我選擇用 Python 來編程，首先安裝 serial 和 pyserial 庫，

pip3 install serial
pip3 install pyserial

之后，我們可以在 Python 互動環境中進行測驗：

>>> import serial
>>> port = serial.Serial('/dev/ttySTM2', 9600)
>>> port.isOpen()
True
>>> port.close()

OK，沒問題，我們就可以開始寫個決議程式了！

決議資料

新建一個 show_pms5003st.py 檔案，添加代碼框架：

import sys
import glob
import serial
import time

dev_name = '/dev/ttySTM2'
baudrate = 9600

CMD_READ = bytearray([0x42, 0x4d, 0xe2, 0x00, 0x00, 0x01, 0x71])
CMD_PASS = bytearray([0x42, 0x4d, 0xe1, 0x00, 0x00, 0x01, 0x70])
CMD_ACTI = bytearray([0x42, 0x4d, 0xe1, 0x00, 0x01, 0x01, 0x71])
CMD_STAN = bytearray([0x42, 0x4d, 0xe4, 0x00, 0x00, 0x01, 0x73])
CMD_NORM = bytearray([0x42, 0x4d, 0xe4, 0x00, 0x01, 0x01, 0x74])

def loop(serial):
    pass


def main():
    print("Run ODYSSEY-uart demo")
    s = serial.Serial(dev_name, baudrate)

    if not s.isOpen():
        s.open()

    try:
        s.write(CMD_PASS)
    except Exception as err:
        print(err)
    finally:
        time.sleep(1)

    loop(s)
    s.close()


if __name__ == '__main__':
    main()

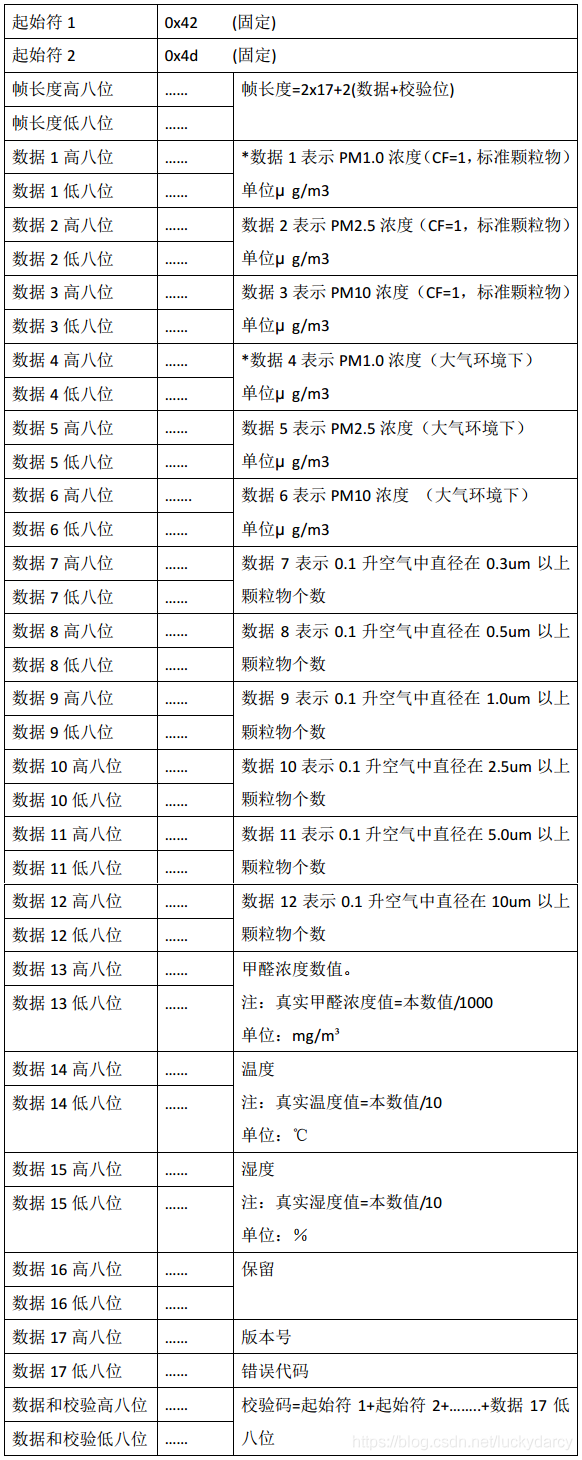

PMS5003ST 默認進入主動模式，即傳感器會周期地主動向外發送資料，因此我在打開串口之后做的第一件事就是將其設定為被動模式，由程式主動去查詢資料，回傳的資料格式如下：

由于一個有效資料由兩個位元組構成，因此我增加了一個函式來處理：

def pms_value(hByte, lByte):
    return (hByte << 8 | lByte)

然后決議的重點就在 loop 函式中啦，因為每一個有效幀都是 0x42 + 0x4d 開頭，所以只要識別出來，并且獲取幀的長度進行決議即可，為了方便（偷懶），我沒有增加狀態記錄，只有資料長度為 36 位元組的才決議，然后進行校驗，抽取有效資料并列印出來，

loop 函式代碼如下：

def loop(serial):
    while True:
        serial.write(CMD_READ)

        start1 = serial.read(1)

        if (start1[0] == 0x42):
            start2 = serial.read(1)
            if (start2[0] == 0x4d):
                print("Is a frame")
            else:
                continue
        else:
            continue

        len1 = serial.read(1)
        len2 = serial.read(1)
        size = pms_value(len1[0], len2[0])

        if (size == 36):
            print("Is a response")
            resp = serial.read(size)

            for i in resp:
                print("{:x}".format(i), end=' ')
            print("")

            checksum = pms_value(resp[size-2], resp[size-1])

            dsum = start1[0] + start2[0] + len1[0] + len2[0]

            for i in range(0, size - 2):
                dsum = dsum + resp[i]

            dsum = dsum & 0xffff

            if (checksum != dsum):
                print("Checksum invalid. {} != {}".format(checksum, dsum))
                continue

            PM1_0_CF1  = pms_value(resp[0], resp[1])
            PM2_5_CF1  = pms_value(resp[2], resp[3])
            PM10_0_CF1 = pms_value(resp[4], resp[5])
            PM1_0_atm  = pms_value(resp[6], resp[7])
            PM2_5_atm  = pms_value(resp[8], resp[9])
            PM10_0_atm = pms_value(resp[10], resp[11])
            air_0_3um  = pms_value(resp[12], resp[13])
            air_0_5um  = pms_value(resp[14], resp[15])
            air_1_0um  = pms_value(resp[16], resp[17])
            air_2_5um  = pms_value(resp[18], resp[19])
            air_5_0um  = pms_value(resp[20], resp[21])
            air_10_0um = pms_value(resp[22], resp[23])
            hcho       = pms_value(resp[24], resp[25])
            temp       = pms_value(resp[26], resp[27])/10
            humi       = pms_value(resp[28], resp[29])/10
            version    = resp[32]
            errorCode  = resp[33]

            print("\nResponse => len: {} bytes, version: {:0>2x}, Error: {:0>2x}".format(size+4, version, errorCode))
            print("+-----------------------------------------------------+")
            print("|  CF=1  | PM1.0 = {:<4d} | PM2.5 = {:<4d} | PM10  = {:<4d} |".format(PM1_0_CF1, PM2_5_CF1, PM10_0_CF1))
            print("|  atm.  | PM1.0 = {:<4d} | PM2.5 = {:<4d} | PM10  = {:<4d} |".format(PM1_0_atm, PM2_5_atm, PM10_0_atm))
            print("|        | 0.3um = {:<4d} | 0.5um = {:<4d} | 1.0um = {:<4d} |".format(air_0_3um, air_0_5um, air_1_0um))
            print("|        | 2.5um = {:<4d} | 5.0um = {:<4d} | 10um  = {:<4d} |".format(air_2_5um, air_5_0um, air_10_0um))
            print("| extra  | hcho  = {:<4d} | temp  = {:<.1f} | humi  = {:<.1f} |".format(hcho, temp, humi))
            print("+-----------------------------------------------------+\n")

        time.sleep(3)

運行效果

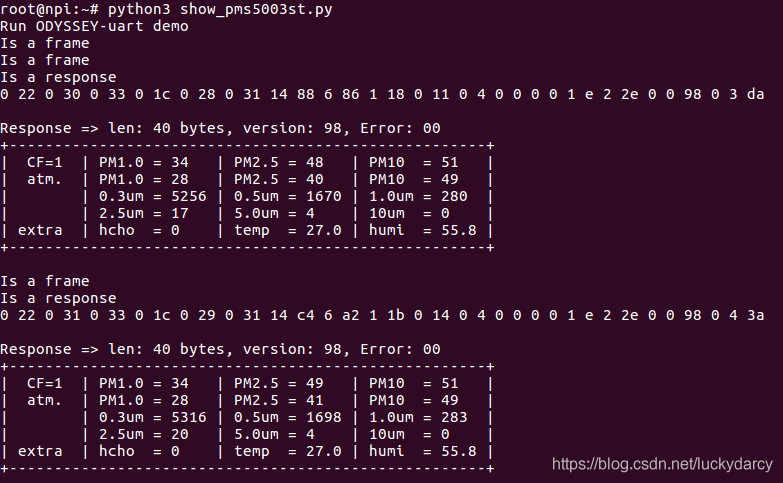

執行 python3 show_pms5003st.py，運行情況如下：

非常棒，我們已經得到傳感器資料了，下一節我們將學習如何將這些資料上傳到云端，
