一、簡單介紹
（一）理論概念
1、OSPF技術點
Open shortest path first 開放式最短路徑優先協議 -
公有協議 任何品牌設備上 都可以使用 -
觸發更新 - 周期更新
2、啟動OSPF的幾個元素
（1）行程編號 - 本地有效 （1-65535）-- 不同設備之間編號可以不同的
（2）進行網段的宣告（建立鄰居使用和對端設備直連網段 - 自己的網段告訴別人的時候 ）
（3）宣告的時候 宣告哪個區域中 （區域 0 為基準）
一條命令搞定！
配置OSPF - 配置router-id OSPF行程標識
Router-id Ip地址 任意配置 - 不能重復的
自動選擇router-id
從環回口開始 越大的成為router-id = RID -
從物理介面開始 越大的成為 router-id -
路由器的優先級
OSPF中 選舉DR和BDR使用的 -
DR - 指派路由器 - 大哥
BDR - 備份指派路由器 - 二哥
（二）如何選舉：
1、OSPF介面優先級選舉 默認情況下 優先級 = 1
可以修改 = 相當于人為指定
哪個設備先啟動 哪個就是DR
2、如果默認情況下 比較router-id 越大越好
（三）路由器選路問題
1、來自于不同協議的相同路由條目 比較管理距離
2、來自于相同協議的相同路由條目 比較度量值
OSPF中 度量值 根據帶寬計算出來的（COST值 - 開銷值）
10的8次方除以帶寬！
OSPF 兩種關系
鄰居關系 ---- DROTHERS 和 DROTHERS 之間關系 - 2-WAY -
彼此之間 只交換hello包 不交換LSA資訊
鄰接關系 ---- DR 和 BDR 和 DROTHERS 之間關系 - FULL -
彼此之間 既交換hello包 也交換LSA資訊
OSPF組播地址： 224.0.0.5 224.0.0.6
224.0.0.5 通用 DR BDR DROTHERS 監聽這個地址
Hello包 224.0.0.5 地址
224.0.0.6 == 只有DR和BDR能收到資料
DROTHERS 更新 LSA 發送到 224.0.0.6 上
DR 和 BDR可以收到這個資料
DR 資料統一告訴給其他小弟 發送到 224.0.0.5上
其他DROTHERS 收到來自于DR的訊息
224.0.0.5 兄弟們一起用
224.0.0.6 DR和BDR使用
Hello ----- 老板娘 你好 你好大大兄弟
DBD ------ 看看選單
LSR ------ 宮保雞丁蓋澆飯 點菜 發請求
LSU ------ 上菜了
LSACK ----- 謝謝 付錢
二、拓撲
三、基礎配置
R-1
R-1#configure terminal
R-1(config)#interface gigabitEthernet 0/0
R-1(config-if)# ip address 12.1.1.1 255.255.255.0
R-1(config-if)#no shutdown
R-1(config)#router ospf 1
R-1(config-router)#router-id 1.1.1.1
R-1(config-router)#network 12.1.1.1 0.0.0.0 area 0
R-2
R-2#configure terminal
R-2(config)#interface gigabitEthernet 0/0
R-2(config-if)# ip address 12.1.1.2 255.255.255.0
R-2(config-if)#no shutdown
R-2(config)#interface gigabitEthernet 0/1
R-2(config-if)# ip address 23.1.1.2 255.255.255.0
R-2(config-if)#no shutdown
R-2(config)#router ospf 1
R-2(config-router)#router-id 2.2.2.2
R-2(config-router)#network 12.1.1.2 0.0.0.0 area 0
R-2(config-router)#network 23.1.1.2 0.0.0.0 area 0
R-3
R-3#configure terminal
R-3(config)#interface gigabitEthernet 0/0
R-3(config-if)# ip address 23.1.1.3 255.255.255.0
R-3(config-if)#no shutdown
R-3(config)#router ospf 1
R-3(config-router)#router-id 3.3.3.3
R-3(config-router)#network 23.1.1.3 0.0.0.0 area 0
四、分析
1、在R-2上查看OSPF鄰居關系是否建立成功？
使用命令：show ip ospf neighbor
已成功建立OSPF鄰居關系

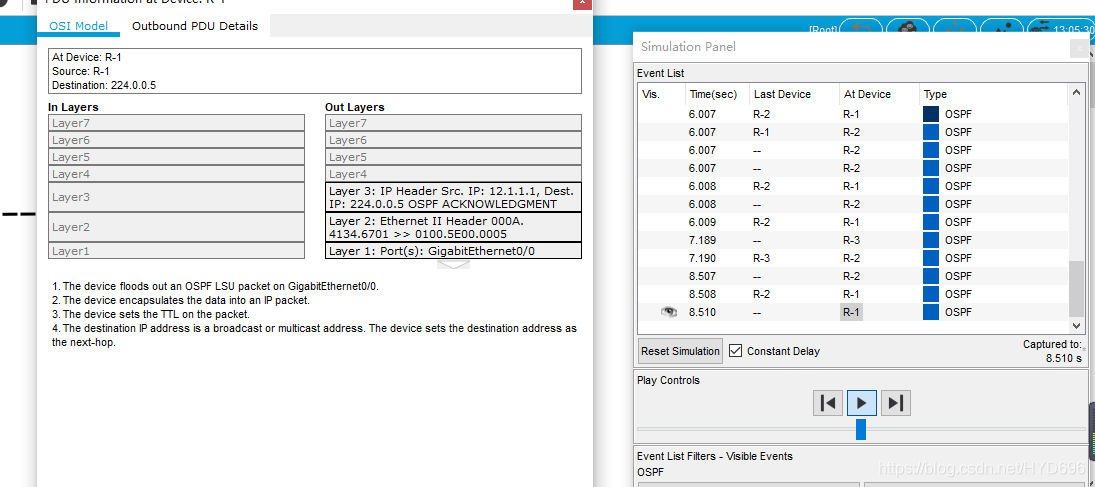

2、重啟OSPF鄰居關系，并觀察資料包，
在特權模式下使用命令：clear ip ospf process，然后按“Y”
