PCB如何添加矢量圖形logo
在繪制PCB的收尾階段，制作者往往希望在PCB上添加能代表自己風格和特色的logo，這就像書法家的刻章，畫家的簽名，天文愛好者所拍攝照片上的水印一樣重要，那么，如何在PCB上添加炫酷的logo呢，下面就讓我們一起來學習吧！
添加logo的方法有很多，這里介紹我覺得比較好的一種：
用字體編輯軟體Fontcreator把logo圖形變成矢量字體安裝在計算機上，然后在pcb上添加字串到所需層，改變字串的內容和字體等屬性到制作好的字體，就可以將logo添加到pcb上，這種方法添加的是矢量圖形，可以自由放大縮小和移動位置，
具體步驟

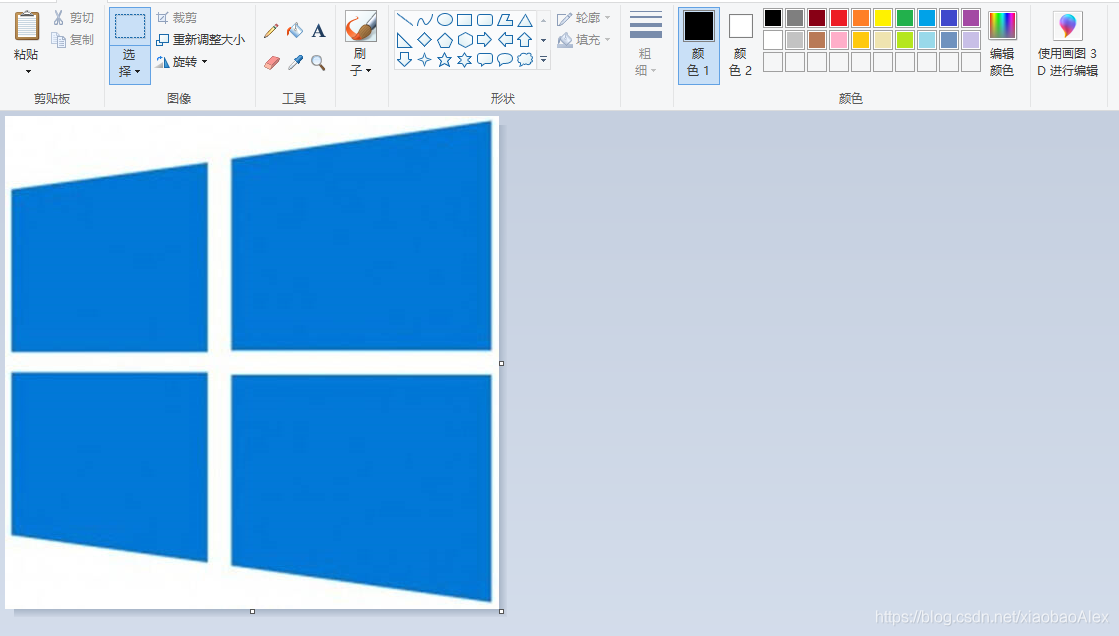

1、找到自己想要添加的logo圖片：
2、用畫圖或者ps將其變成單色位圖:
單色位圖：
單色位圖是僅顯示單色（通常為黑色）的一種數字影像， 這是一種特定檔案格式的一種，稱為位圖（BMP），每個像素最多可以表示2種顏色，只需要使用長度為1的二進制位來表示，通常用于創建簡單圖形，
- 用畫圖操作：

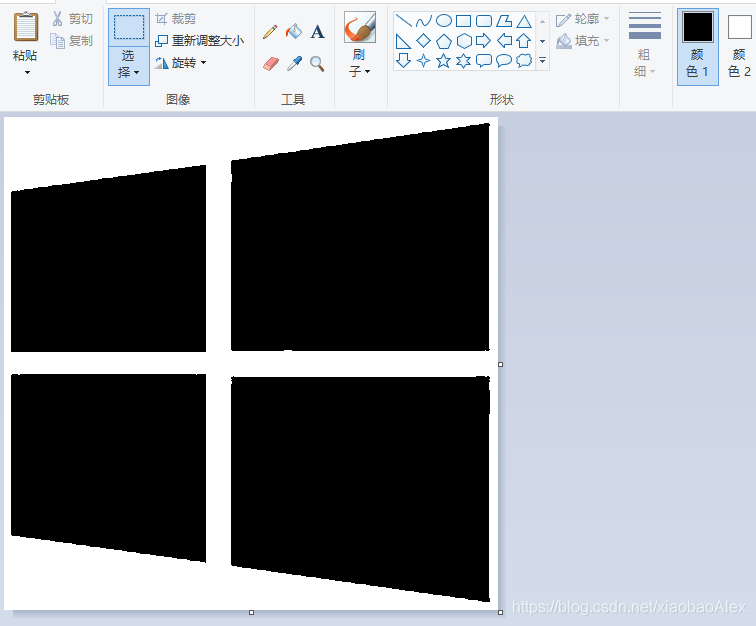

①裁剪成所需圖形：

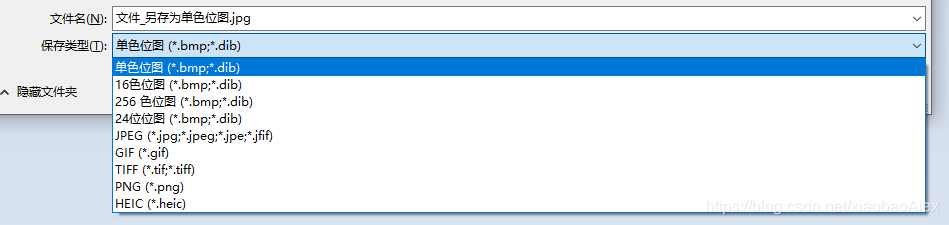

②另存為單色位圖：
- 用ps操作：

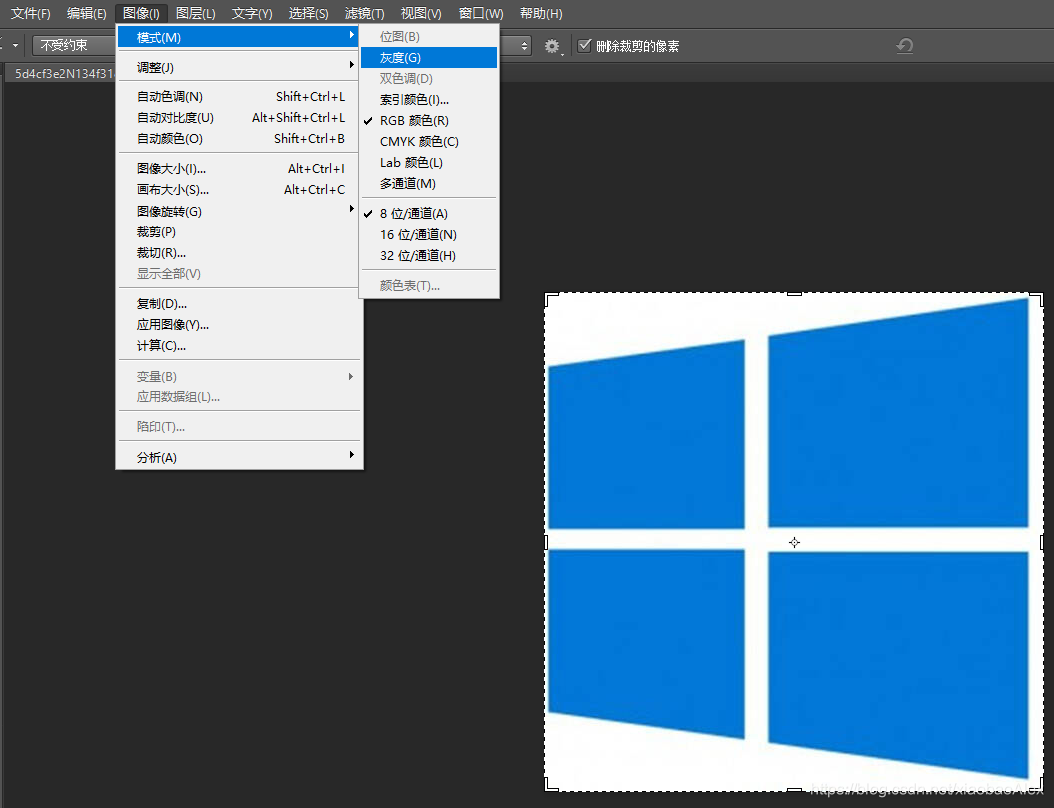

①用ps操作時，先將影像模式改為灰度，灰度是圖片轉換為位圖的中間過渡階段，

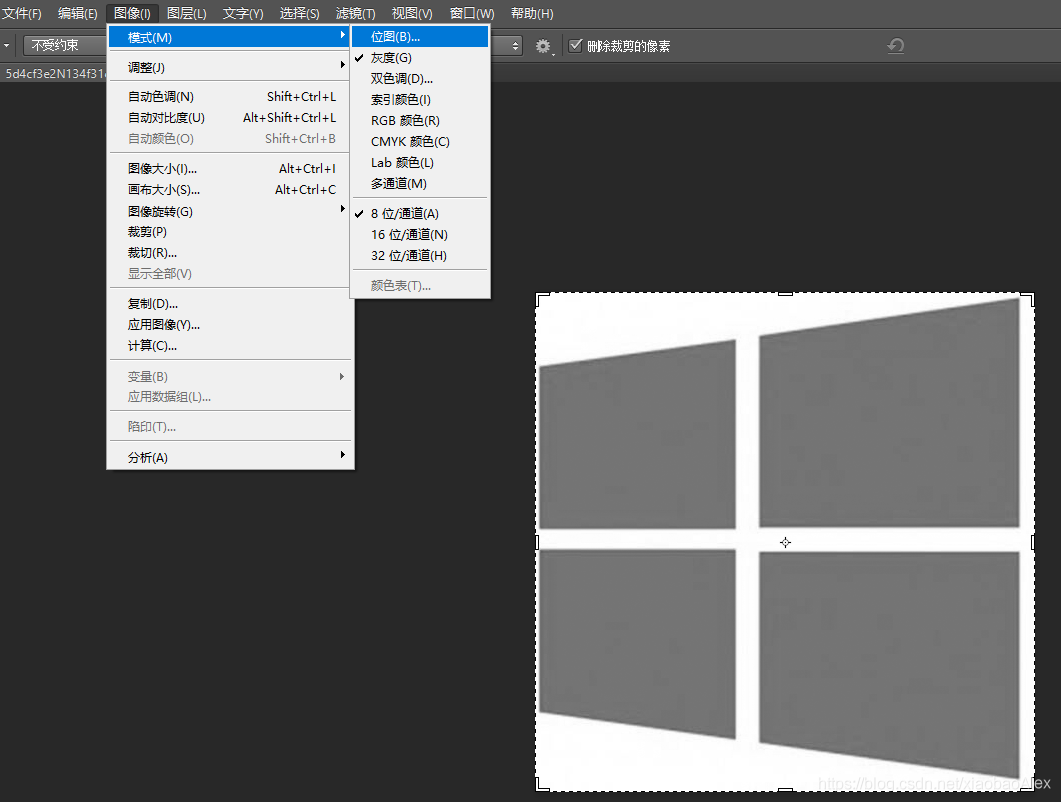

②在將灰度模式轉為位圖模式：

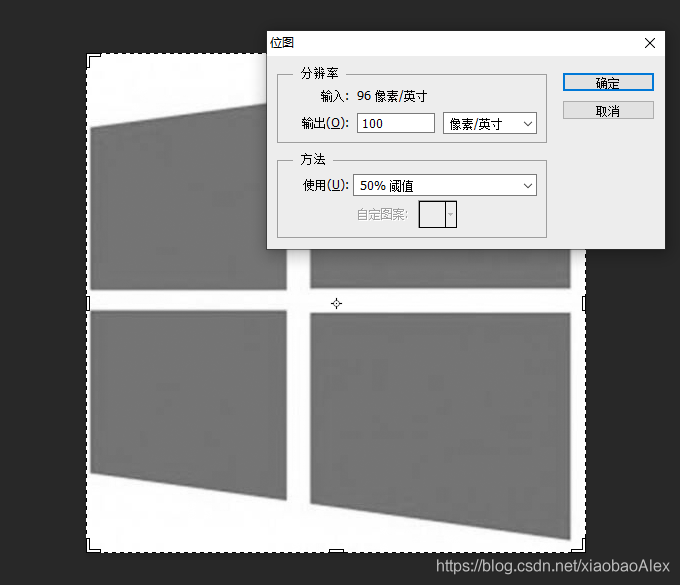

③使用方法選50%閾值

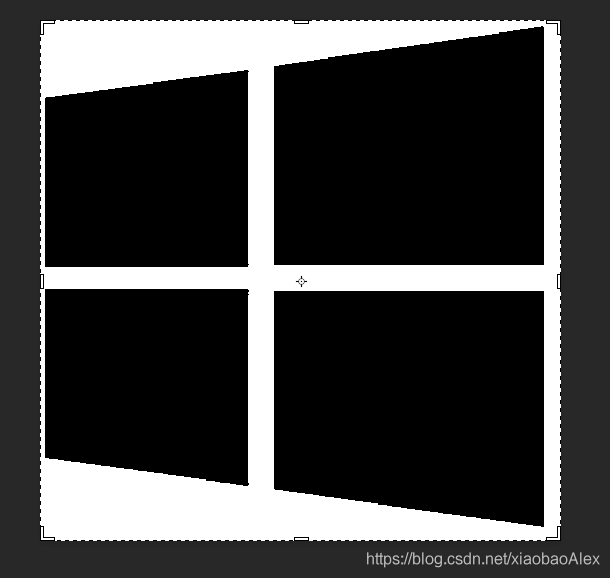

④另存為.bmp檔案，這樣圖片就可以用了：
3、單色位圖制作好之后，將這個圖片制作為字體，

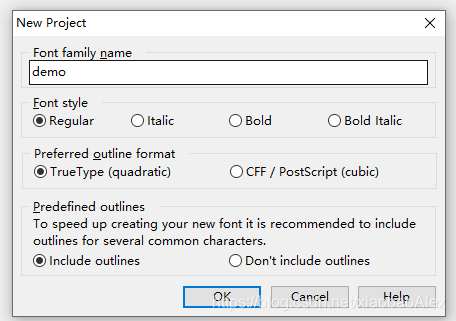

①打開fontcreator軟體，新建一個工程，取名為demo：

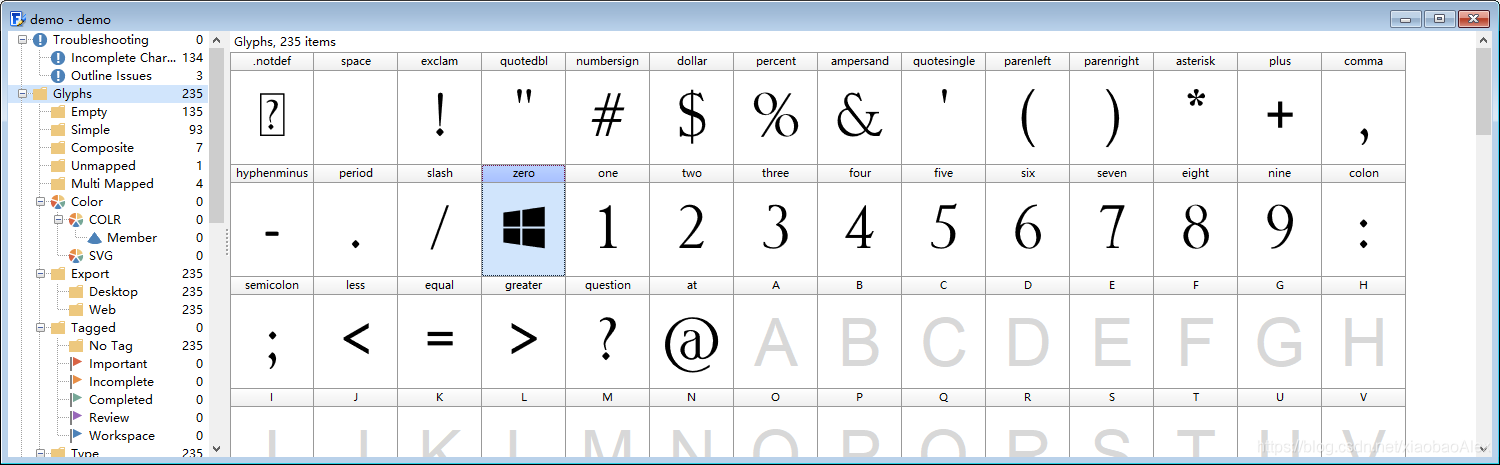

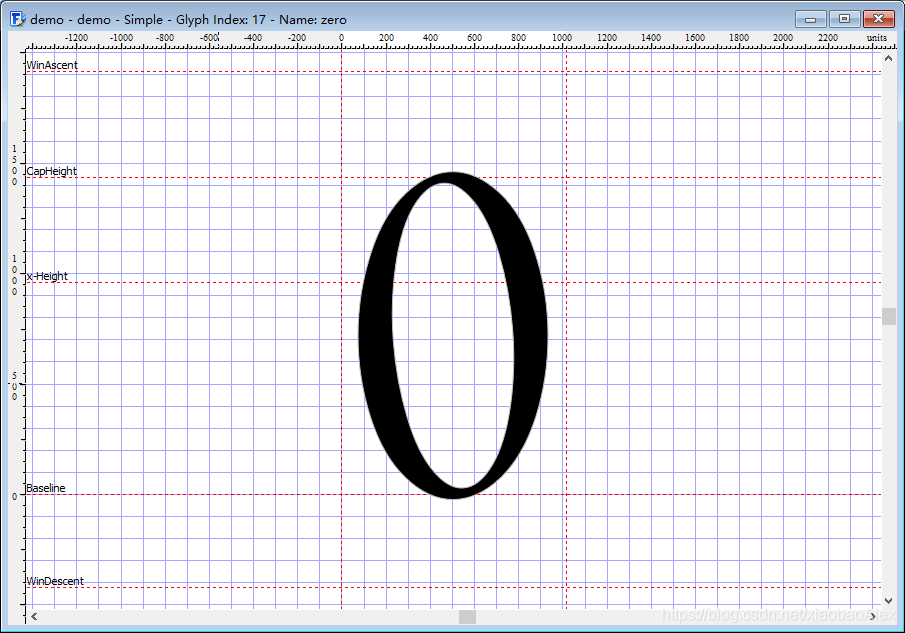

②雙擊你要替換為所需圖示的字體,比如0，出現如下視窗，

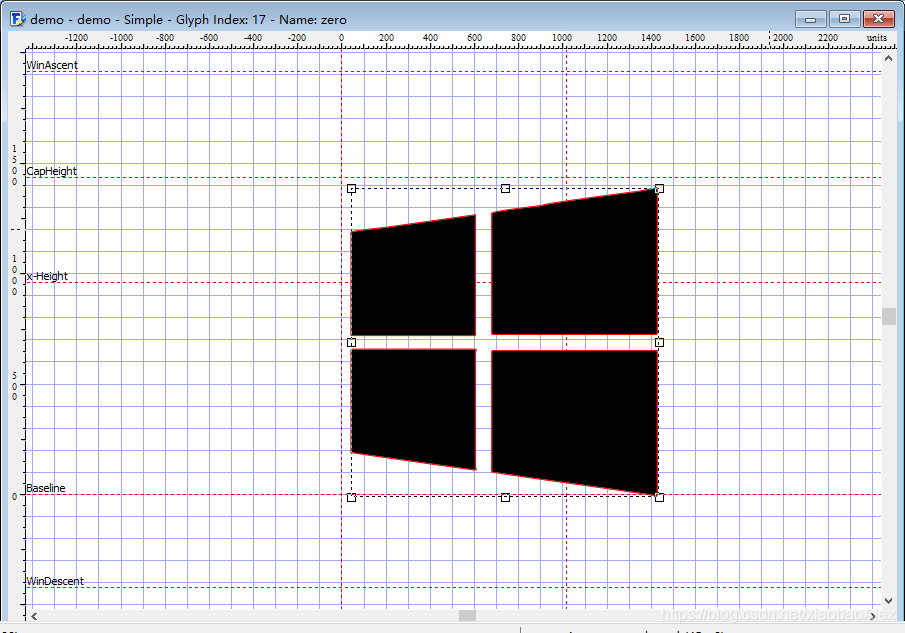

③刪去0，將剛剛生成的logo位圖拖動至此，調節圖片尺寸至適當大小，
注意：圖片的上邊沿不要超過WinAscent,下邊沿不要超過WinDescent,左邊沿不要超過0，右邊沿不要超過1500，

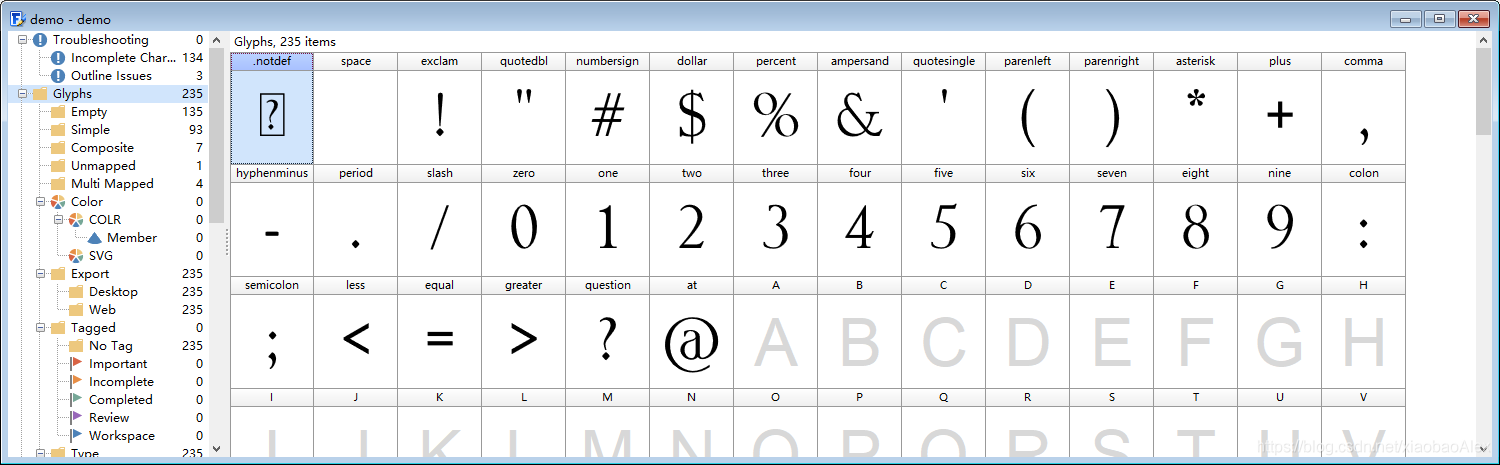

④調整好大小后關閉該視窗，原來的0被替換為所需logo,在以后使用這種字體時，0就代表此logo，

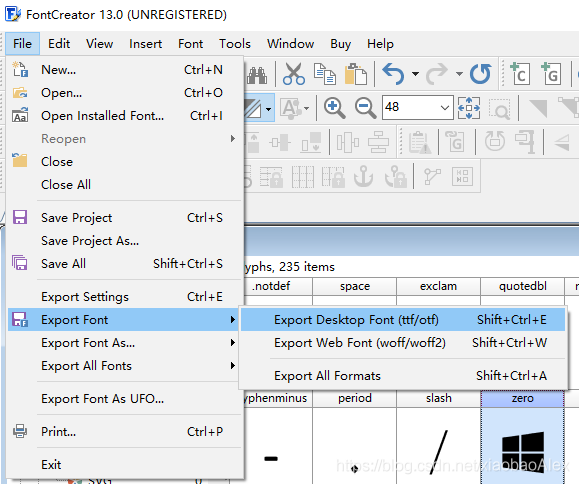

⑤輸出字體為Desktop Font(ttf/otf)
⑥保存到自定義的位置：

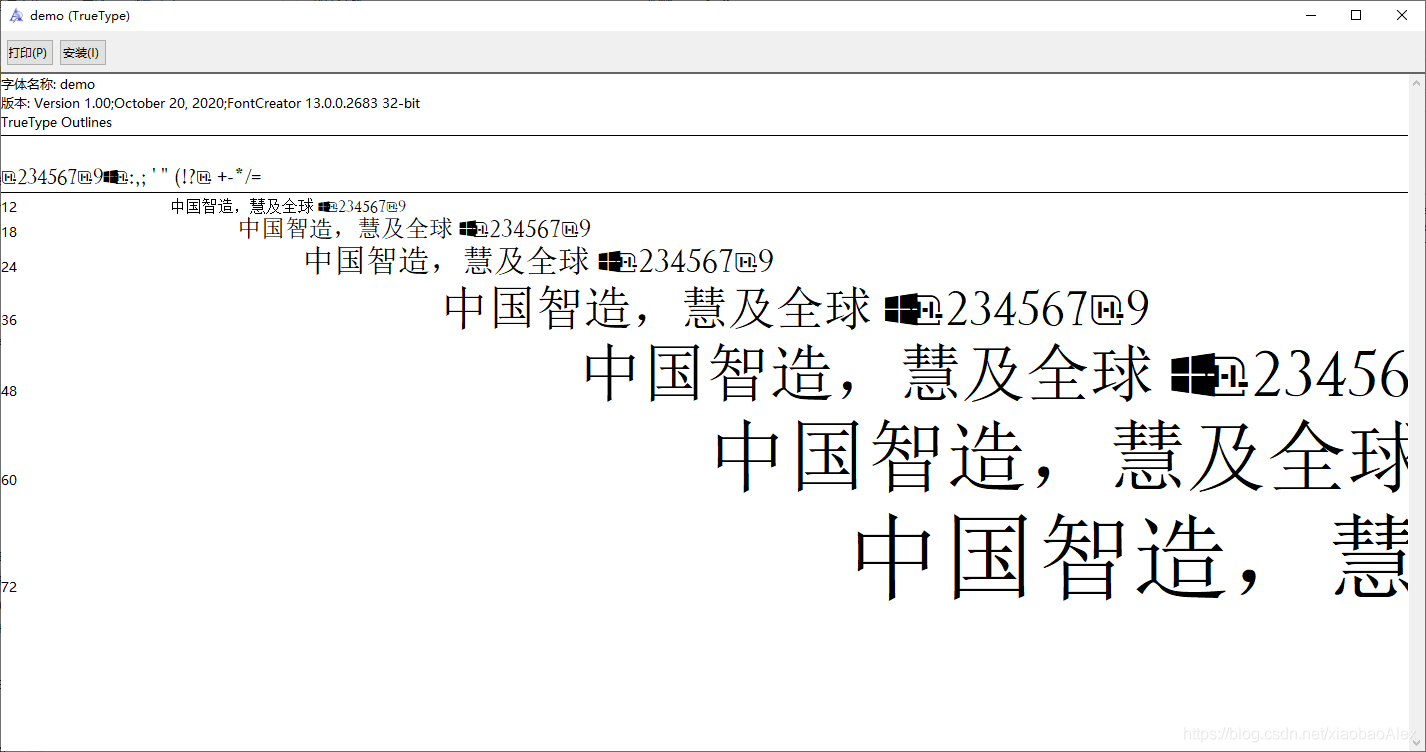

⑦雙擊該檔案，安裝

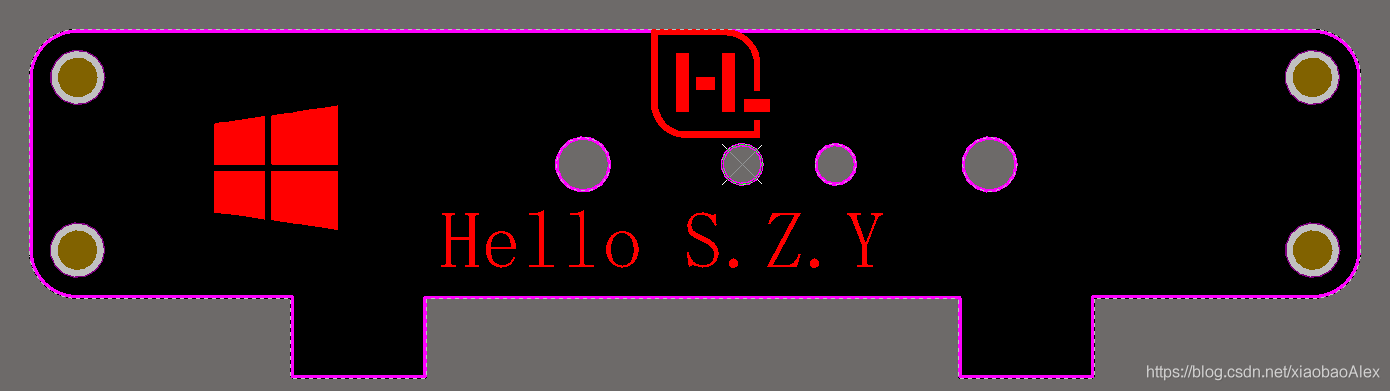

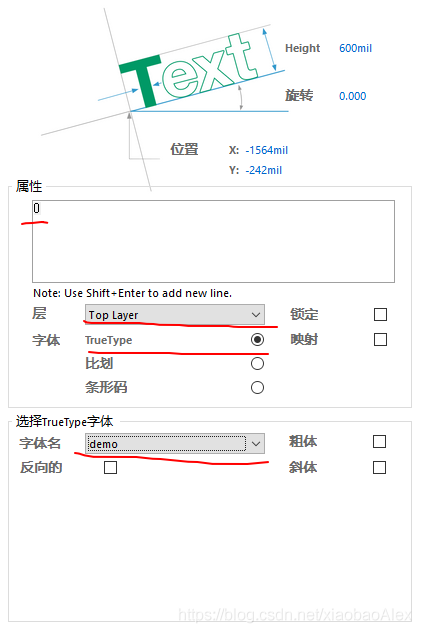

4、至此，就可以打開pcb檔案，進行添加logo了，在所需層添加字串，然后雙擊字串，將內容改為0，層改為對應想添加的層，字體改為TrueType,字體選demo,確認之后就能看到logo被放在對應層上，可以自由調節大小和位置，不會失真，
