交換機基本原理與配置
- 資料鏈路層功能
- 以太網幀格式
- 交換機的作業原理
- 交換機的命令配置
資料鏈路層功能

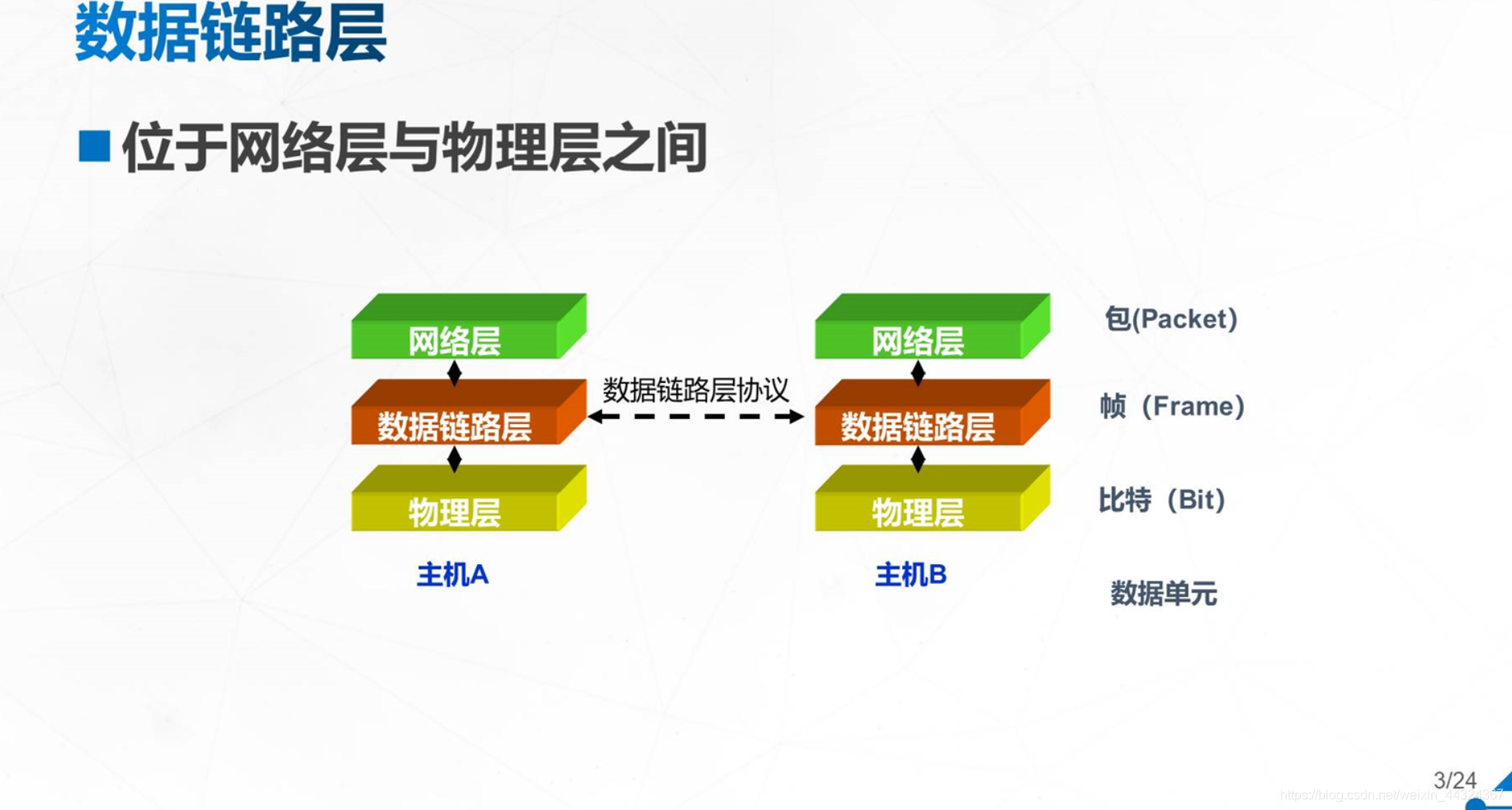

資料鏈路層位于網路層和物理層之間

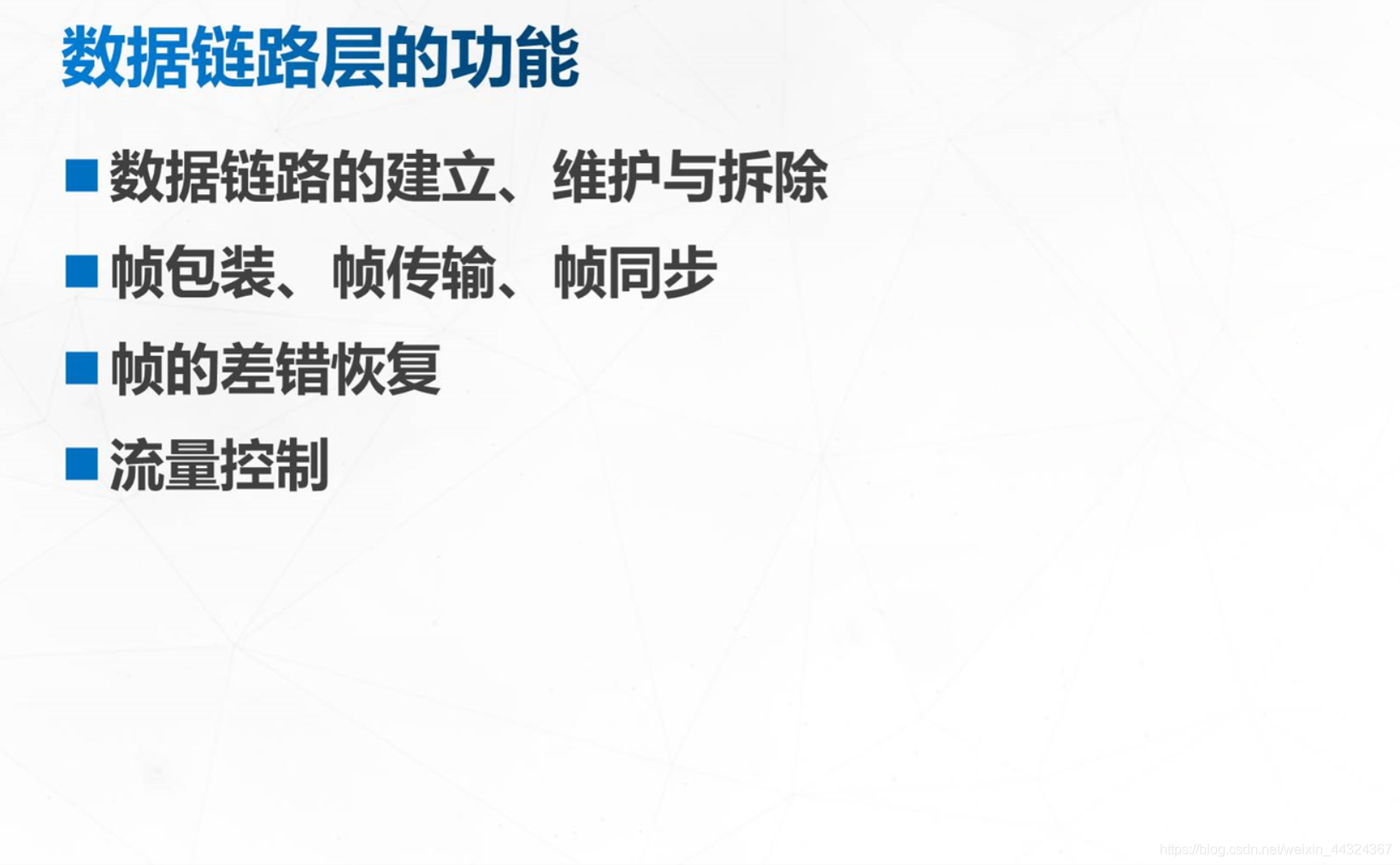

資料鏈路層的具體功能有哪些？

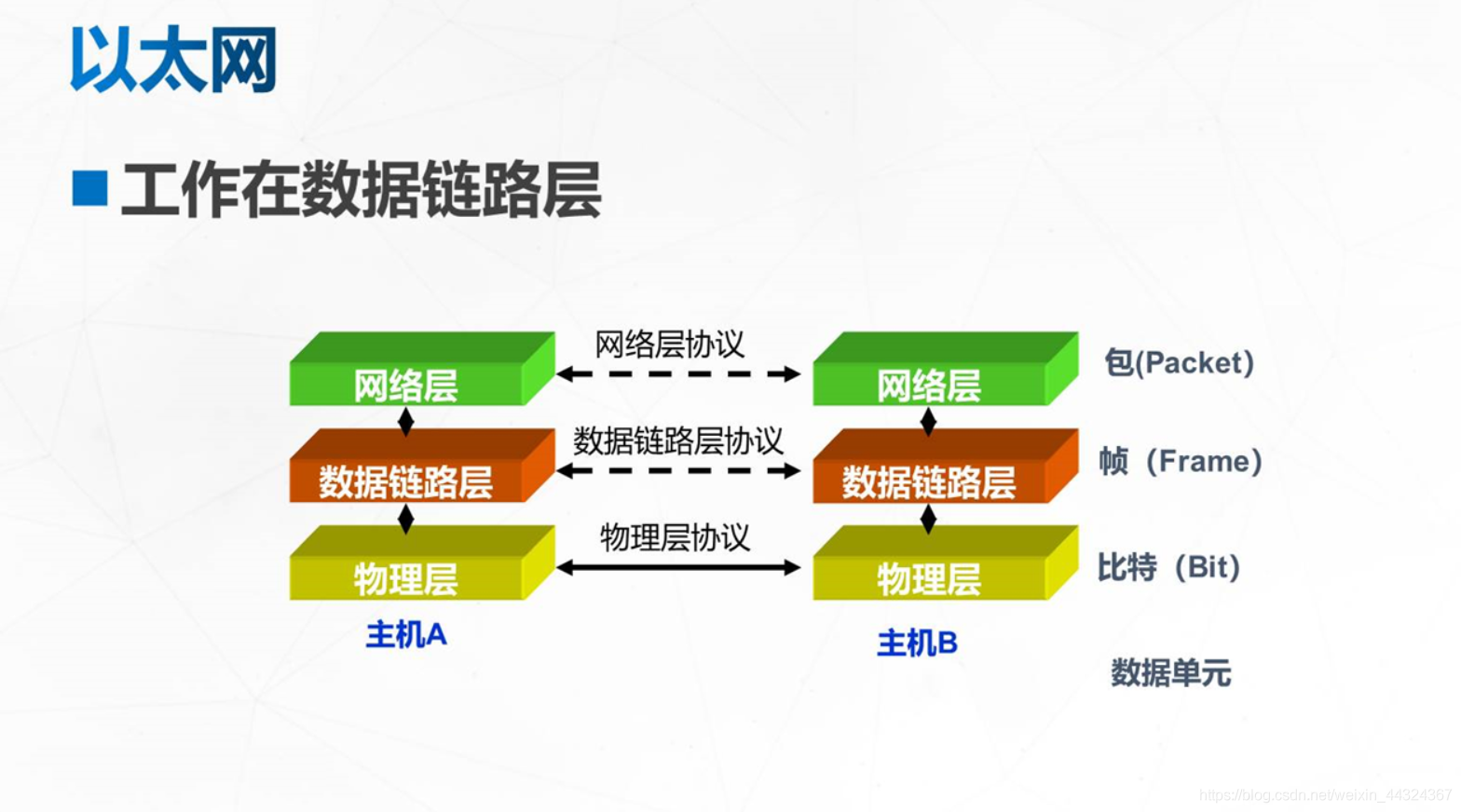

網卡與網卡之間進行的互聯
以太網幀格式

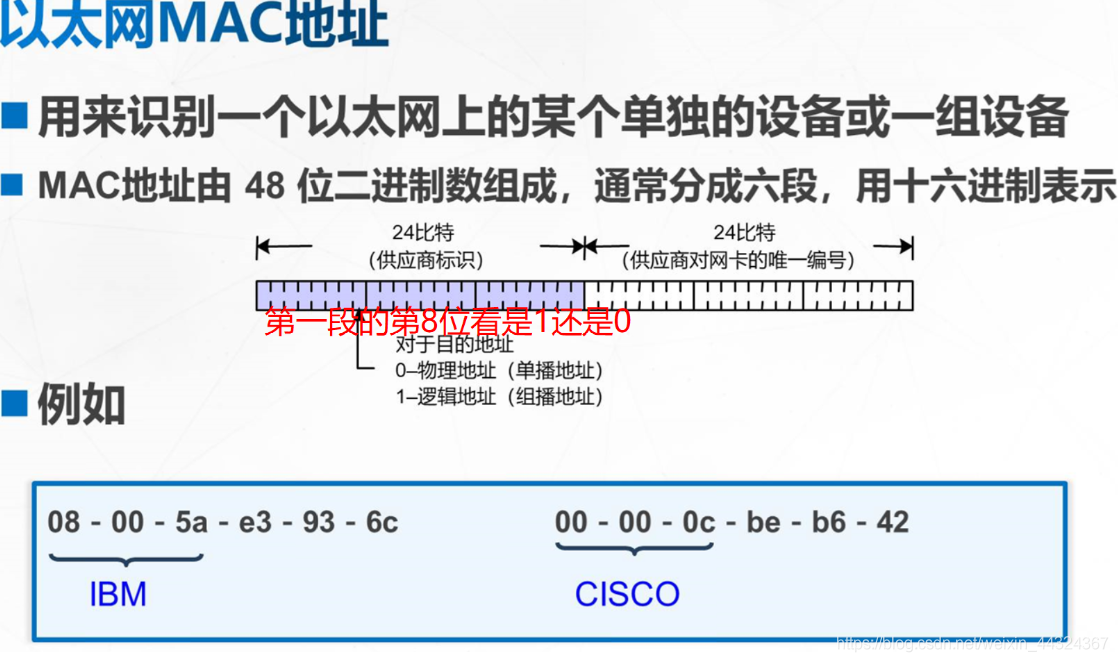

對于MAC地址的介紹，我們的IP地址是由32位的，而MAC地址是48位二進制，分為六段，其中MAC地址的第一段的末位如果是1就是邏輯地址，如果是0就是物理地址，MAC在生活中通常是由六段點分十六進制來表示，前面三段通常表示生產產家，后面三段是物理序列號，

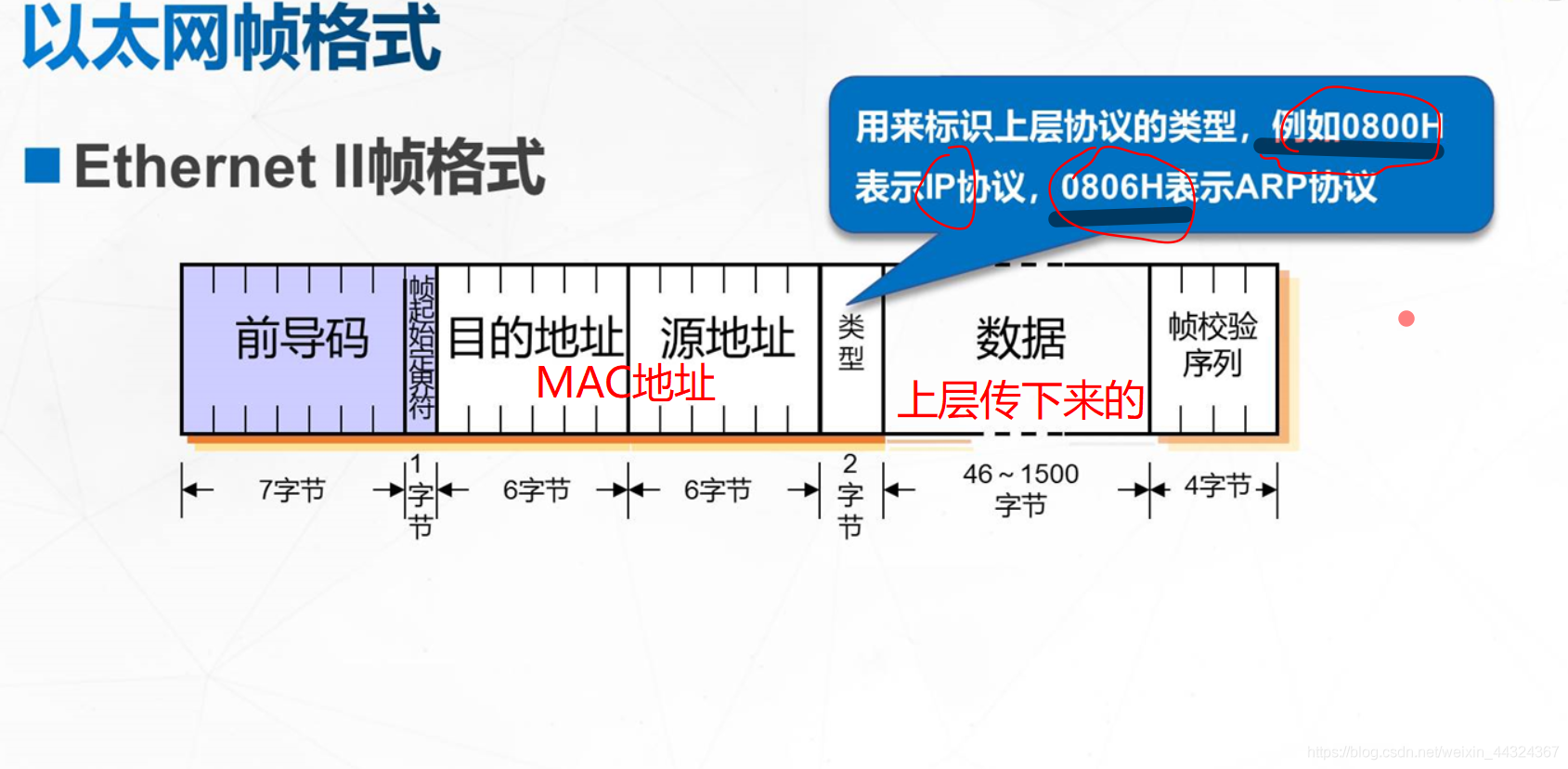

資料幀的格式
主要的就是源和目的方MAC地址+上層的協議型別是IP還是ARP+上層傳下來的資料，組成了資料幀，在往下到物理層會封裝一個“前導碼”

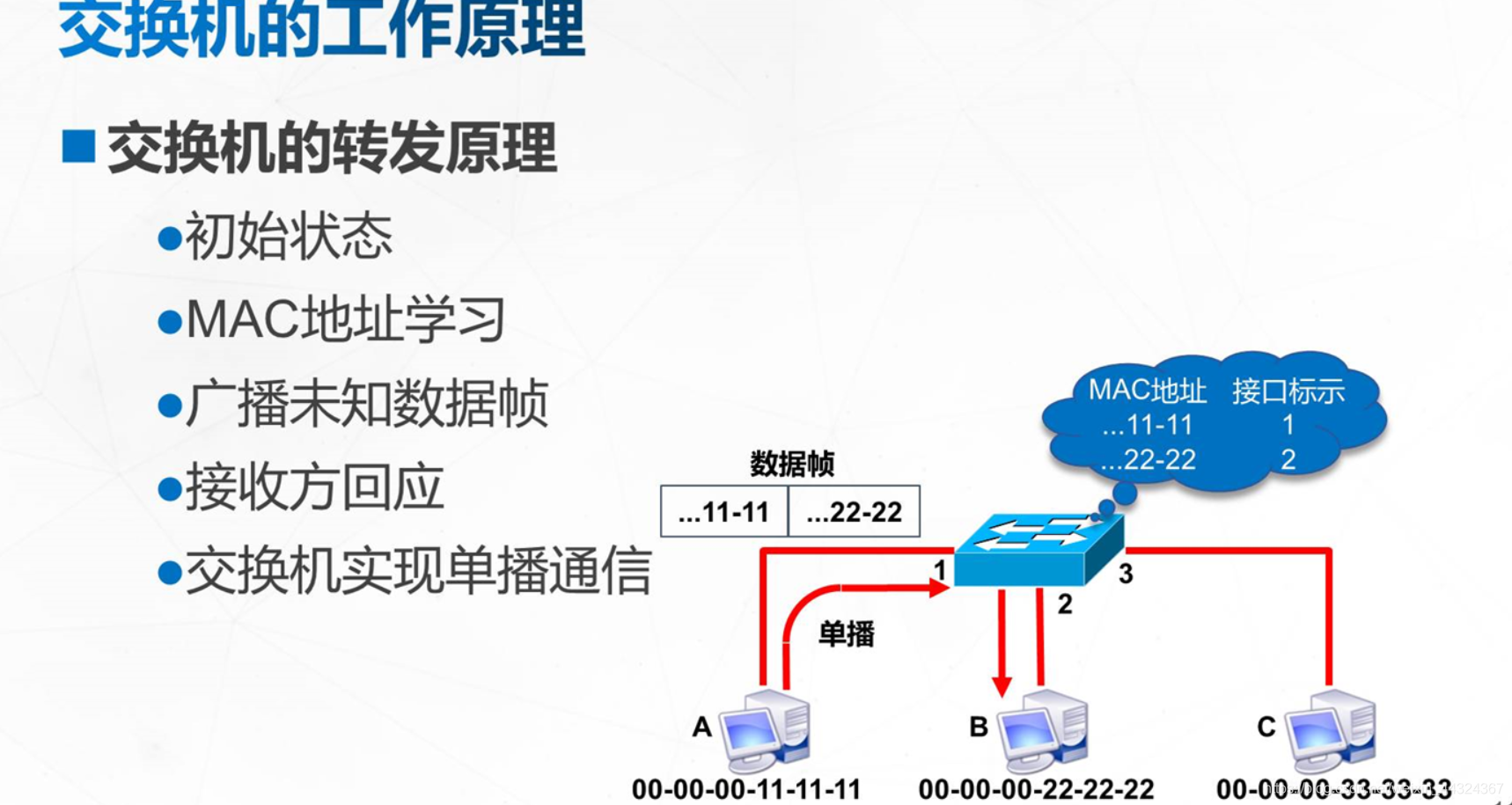

交換機的作業原理
這里我們主要理解一下交換機的作業原理
首先我們需要了解的是交換機沒有自主學習的功能，他只有通過接收到的資料幀所包含的MAC地址來記錄MAC地址到MAC表中，且MAC地址表的生命周期只有300秒，所以基本過一會兒就需要重新學習MAC地址用于生成記錄，
1.初始狀態
A,B,C三臺主機連在交換機上，交換機并不會記錄任何MAC地址，這時我們A機器發出了一個包含自身和B機器MAC地址的資料幀發到交換機里，
2.MAC地址學習
交換機這時會去查詢自身的MAC地址表，如果沒有查詢到相關的MAC地址，這時A連接到交換機的那個埠會被交換機記錄下A的MAC地址到它的MAC地址表中，（只要發出的資料幀經過交換機的口，都會記錄下發送方的MAC地址到地址表中）
3.廣播未知資料幀
因為交換機MAC表中沒有A發出的對應目的MAC地址，所以交換機會對所有網口的設備進行廣播，即把 A發出的資料幀發到所有連接這臺交換機的設備上進行識別，
4.接收方回應
這里發到B設備和C設備，B接到資料幀進行硬解后發現A的目的MAC號和B 本身源MAC號相匹配，隨即向A設備發送B己方的MAC地址和A的MAC地址封裝成資料幀進行回應，而這里C設備接受到后發現MAC地址不符，直接丟棄，
5.交換機實作單播通信
B對A進行回應通過已經封裝成的資料幀單播的程序，經過交換機時，記錄下B設備的MAC所對應的交換機埠到MAC表中進行記錄，之后再通過查表發現我們這里目的MAC地址A已經記錄在表中，直接對A所對應的埠進行發送資料幀，A接收到后，之后直接發送需要傳輸的資料通過交換機和已知交換機MAC表進行單播通信
交換機的命令配置
這里我們用eNSP為例，
用戶視圖模式< Huawei >切換至系統視圖模式[Huawei]
< Huawei >system-view
1、歷史命令查詢
[Huawei] display history-command
2、配置主機名
< Huawei > system-view
[ Huawei] sysname Router1
3、狀態資訊查詢
< Huawe i>display version ####查看VRP版本
< Huawei >display users ####查看用戶終端資訊
4、進入介面模式并查看資訊
< Huawei>sys
[Huawei] int g0/0/o
[Huawei-GigabitEthernet0/0/0]dis this ####查看當前視圖下的配置資訊
5、組態檔管理命令
[Huawei]display saved-configuration ###查看設備保存的資訊
[Huawei]display current-configuration ###查看設備當前配置的資訊
< Huawei >reset saved-configuration ###擦除存盤設備中的組態檔
< Huawei >compare confiauration ###比較當前配置資訊與存盤設備中的保存檔案是否一致
6、關倍訓為的資訊提示中心
[Huawei ]undo info-center enable
或者
< Huawei >undo terminal monitor
7、永不超時
[Huawei]user-interface console o
[ Huawei-ui-console0]idle-timeout o o
8、配置雙工及速率命令
< Huawei >sys
[ Huawei]int g0/0/1
[ sw1一Ethernet0/0/1]undo negotiation auto ###關閉自動協商
[ Sw1-Ethernet0/0/1] speed 100 ###調至速率100M
[Sw1-Ethernet0/0/1] duplex full ###調至全雙工模式，
解釋:full:Full-Duplex （全雙工模式) half: Half-Duplex(半雙工模式)
9、保存配置< Huawei >save
10、設定遠程登錄密碼
[ Huawei]user-interface vty 0 4 #0是初始值，4是結束值，表示可同時打開5個會話進入交換機去配置命令
[Huawei-ui-vty0-4] authentication-mode password
[Huawei-ui-vty0-4]set authentication password simple 222
[Huawei-ui-vtyo-4]user privilege level 3
[ Huawei-ui-vtyo-4]dis this
