案例分析

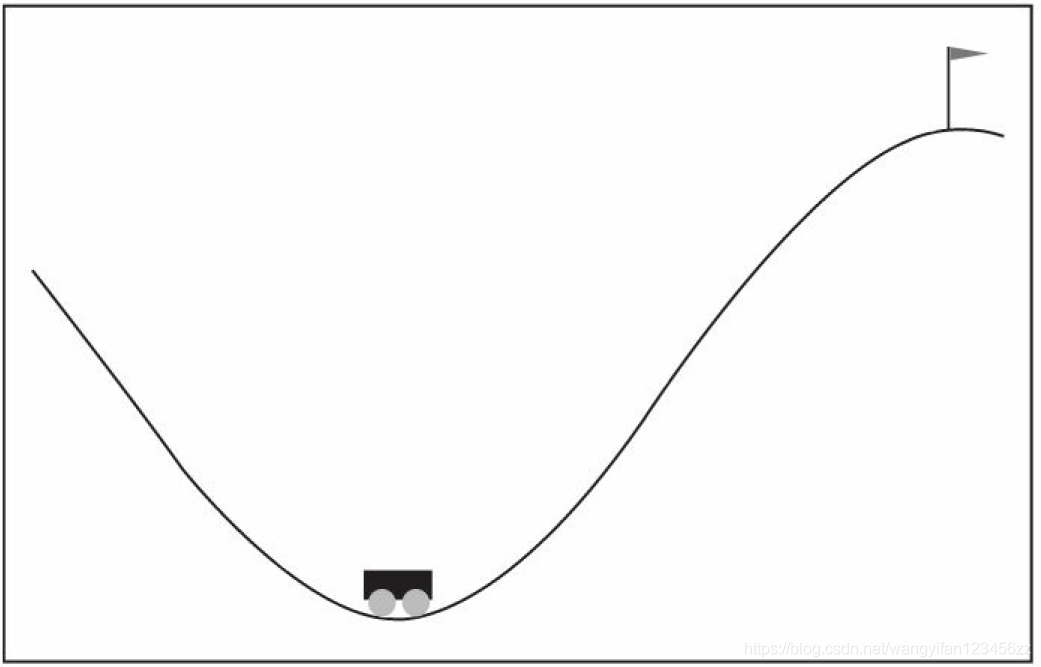

如圖1所示，一個小車在一段范圍內行駛，在任一時刻，在水平方向看，小車位置的范圍是[-1.2,0.6]，速度的范圍是[-0.07,0.07]，在每個時刻，智能體可以對小車施加3種動作中的一種：向左施力、不施力、向右施力，智能體施力和小車的水平位置會共同決定小車下一時刻的速度，當某時刻小車的水平位置大于0.5時，控制目標成功達成，回合結束，控制的目標是讓小車以盡可能少的步驟達到目標，一般認為，如果智能體在連續100個回合中的平均步數≤110，就認為問題解決了，

在絕大多數情況下，智能體簡單向右施力并不足以讓小車成功越過目標，假設智能體并不知道環境確定小車位置和速度的數學運算式，事實上，小車的位置和速度是有數學運算式的，記第t時刻（t=0,1,2,…）小車的位置為 X t （ X t ∈ [ ? 1.2 , 0.6 ] ） X_t（X_t∈[-1.2,0.6]） Xt?（Xt?∈[?1.2,0.6]），速度為 V t （ V t ∈ [ ? 0.07 , 0.07 ] ） V_t（V_t∈[-0.07,0.07]） Vt?（Vt?∈[?0.07,0.07]），智能體施力為 A t ∈ 0 , 1 , 2 A_t∈{0,1,2} At?∈0,1,2，初始狀態 X 0 ∈ [ ? 0.6 , ? 0.4 ) ， V 0 = 0 X_0∈[-0.6,-0.4)，V_0=0 X0?∈[?0.6,?0.4)，V0?=0，從t時刻到 t + 1 t+1 t+1時刻的更新式為

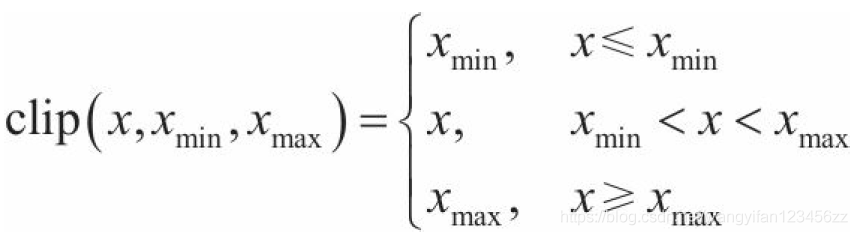

其中限制函式clip()限制了位置和速度的范圍：

實驗環境

Gym庫內置的環境’MountainCar-v0’已經實作了小車上山環境，在這個環境中，每一步的獎勵都是-1，回合的回報的值就是總步數的負數，匯入這個環境，并查看其狀態空間和動作空間，以及位置和速度的引數，

import numpy as np
np.random.seed(0)
import pandas as pd
import matplotlib.pyplot as plt
import gym
import tensorflow.compat.v2 as tf
tf.random.set_seed(0)
from tensorflow import keras

env = gym.make('MountainCar-v0')
env.seed(0)
print('觀測空間 = {}'.format(env.observation_space))
print('動作空間 = {}'.format(env.action_space))
print('位置范圍 = {}'.format((env.unwrapped.min_position,
        env.unwrapped.max_position)))
print('速度范圍 = {}'.format((-env.unwrapped.max_speed,
        env.unwrapped.max_speed)))
print('目標位置 = {}'.format(env.unwrapped.goal_position))

使用這個環境，在代碼清單2中的策略總是試圖向右對小車施力，程式運行結果表明，僅僅簡單地向右施力，是不可能讓小車達到目標的，為了避免程式無窮盡地運行下去，這里限制了回合最大的步數為200，

positions, velocities = [], []
observation = env.reset()
while True:
    positions.append(observation[0])
    velocities.append(observation[1])
    next_observation, reward, done, _ = env.step(2)
    if done:
        break
    observation = next_observation

if next_observation[0] > 0.5:
    print('成功到達')
else:
    print('失敗退出')

# 繪制位置和速度影像
fig, ax = plt.subplots()
ax.plot(positions, label='position')
ax.plot(velocities, label='velocity')
ax.legend()
plt.show()

用線性近似求解最優策略

本節我們將用形如 q ( s , a ) = ［ x ( s , a ) ］ T w q(s,a)=［x(s,a)］^Tw q(s,a)=［x(s,a)］Tw的線性組合來近似動作價值函式，求解最優策略，

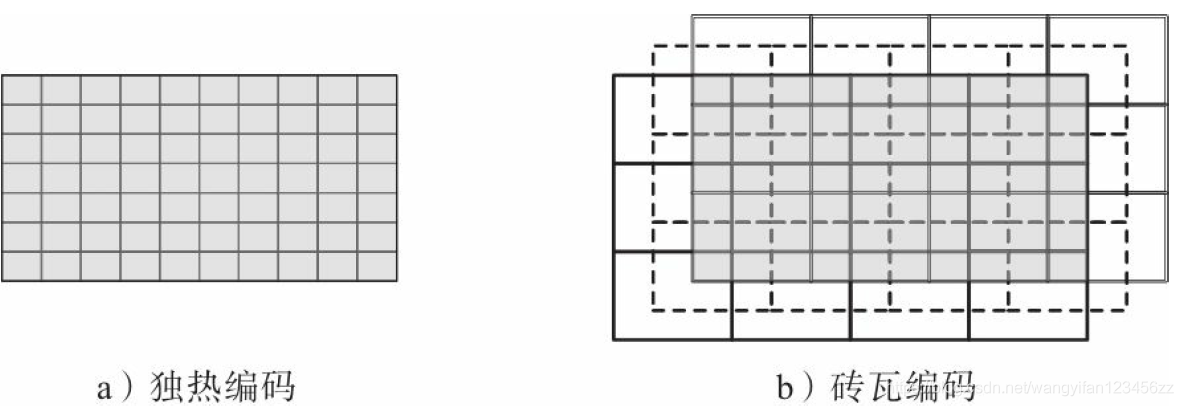

在這個問題中，位置和速度都是連續的變數，要從連續空間中匯出數目有限的特征，最簡單的方法是采用獨熱編碼（one-hot coding），如圖a所示：在二維的“位置–速度”空間中，我們可將其劃分為許多小格，位置軸范圍總長是 l 位 置 l_位置 l位?置，每個小格的寬度是 δ 位 置 δ_位置 δ位?置，那么位置軸有 b 位 置 = [ l 位 置 ÷ δ 速 度 ] b_{位置}=[l_{位置} ÷\delta_{速度}] b位置?=[l位置?÷δ速度?]個小格；同理，速度范圍總長l速度，每個小格長度 δ δ δ速度， b 速 度 = [ l 速 度 ÷ δ 速 度 ] b_{速度} = [l_{速度}÷\delta_{速度}] b速度?=[l速度?÷δ速度?]個小格，這樣，整個空間有 b 位 置 b 速 度 b_{位置}b_{速度} b位置?b速度?個小格，每個小格對應一個特征：當位置速度對位于某個小格時，那個小格對應的特征為1，其他小格對應的特征均為0，這樣，獨熱編碼就從連續的空間中提取出了 b 位 置 b 速 度 b_{位置}b_{速度} b位置?b速度?個特征，采用獨熱編碼后得到的價值函式，對于同一網格內的所有位置速度對，其價值函式的估計都是相同的，所以這只是一種近似，如果要讓近似更準確，就要讓每個小格的長度 δ 位 置 和 δ 速 度 δ_{位置}和δ_{速度} δ位置?和δ速度?更小，但是，這樣會增大特征的數目 b 位 置 b 速 度 b_{位置}b_{速度} b位置?b速度?，
磚瓦編碼（tile coding）可以在精度相同的情況下減少特征數目，如圖b所示，磚瓦編碼引入了多層大網格，本節用的m層磚瓦編碼，每層的大網格都是原來獨熱編碼小格的m位寬、m位長，在相鄰兩層之間，在兩個維度上都偏移一個獨熱編碼的小格，對于任意的位置速度對，它在每一層都會落在某個大網格里，這樣，我們可以讓每層中大網格對應的特征為1，其他特征為0，綜合考慮所有層，總共大致有 b 位 置 b 速 度 / m b_{位置}b_{速度}/m b位置?b速度?/m個特征，特征數大大減小，

TileCoder類實作了磚瓦編碼，構造TileCoder類需要兩個引數：引數layers表示要用幾層磚瓦編碼；引數features表示磚瓦編碼應該得到多少特征，即x(s,a)的維度，它也是w的維度，構造TileCoder類物件后，就可以呼叫這個物件找到每個資料激活了哪些特征，呼叫的引數floats輸入[0,1]間的浮點數的tuple，引數ints輸入int元素的tuple（不參與磚瓦編碼）；回傳int型串列，表示激活的引數指標，

class TileCoder:
    def __init__(self, layers, features):
        self.layers = layers
        self.features = features
        self.codebook = {}

    def get_feature(self, codeword):
        if codeword in self.codebook:
            return self.codebook[codeword]
        count = len(self.codebook)
        if count >= self.features: # 沖突處理
            return hash(codeword) % self.features
        self.codebook[codeword] = count
        return count

    def __call__(self, floats=(), ints=()):
        dim = len(floats)
        scaled_floats = tuple(f * self.layers * self.layers for f in floats)
        features = []
        for layer in range(self.layers):
            codeword = (layer,) + tuple(int((f + (1 + dim * i) * layer) /
                    self.layers) for i, f in enumerate(scaled_floats)) + ints
            feature = self.get_feature(codeword)
            features.append(feature)
        return features

在小車上山任務中，如果我們對觀測空間選取8層的磚瓦編碼，那么觀測空間第0層有8×8=64個磚瓦，剩下8-1=7層有(8+1)×(8+1)=81個磚瓦，一共有64+7×81=631個磚瓦，再考慮到動作有3種可能的取值，那么總共有631×3=1893個特征，接下來，我們運用磚瓦編碼來實作函式近似的智能體，以下是函式近似SARSA演算法的智能體類SARSAAgent和函式近似SARSA(λ)的智能體類SARSALambdaAgent，

class SARSAAgent:
    def __init__(self, env, layers=8, features=1893, gamma=1.,
                learning_rate=0.03, epsilon=0.001):
        self.action_n = env.action_space.n # 動作數
        self.obs_low = env.observation_space.low
        self.obs_scale = env.observation_space.high - \
                env.observation_space.low # 觀測空間范圍
        self.encoder = TileCoder(layers, features) # 磚瓦編碼器
        self.w = np.zeros(features) # 權重
        self.gamma = gamma # 折扣
        self.learning_rate = learning_rate # 學習率
        self.epsilon = epsilon # 探索

    def encode(self, observation, action): # 編碼
        states = tuple((observation - self.obs_low) / self.obs_scale)
        actions = (action,)
        return self.encoder(states, actions)

    def get_q(self, observation, action): # 動作價值
        features = self.encode(observation, action)
        return self.w[features].sum()

    def decide(self, observation): # 判決
        if np.random.rand() < self.epsilon:
            return np.random.randint(self.action_n)
        else:
            qs = [self.get_q(observation, action) for action in
                    range(self.action_n)]
            return np.argmax(qs)

    def learn(self, observation, action, reward,
            next_observation, done, next_action): # 學習
        u = reward + (1. - done) * self.gamma * \
                self.get_q(next_observation, next_action)
        td_error = u - self.get_q(observation, action)
        features = self.encode(observation, action)
        self.w[features] += (self.learning_rate * td_error)

class SARSALambdaAgent(SARSAAgent):
    def __init__(self, env, layers=8, features=1893, gamma=1.,
            learning_rate=0.03, epsilon=0.001, lambd=0.9):
        super().__init__(env=env, layers=layers, features=features,
                gamma=gamma, learning_rate=learning_rate, epsilon=epsilon)
        self.lambd = lambd
        self.z = np.zeros(features) # 初始化資格跡

    def learn(self, observation, action, reward, next_observation, done,
            next_action):
        u = reward
        if not done:
            u += (self.gamma * self.get_q(next_observation, next_action))
            self.z *= (self.gamma * self.lambd)
            features = self.encode(observation, action)
            self.z[features] = 1. # 替換跡
        td_error = u - self.get_q(observation, action)
        self.w += (self.learning_rate * td_error * self.z)
        if done:
            self.z = np.zeros_like(self.z) # 為下一回合初始化資格跡

運用環境物件env和構造好的智能體物件agent，我們就可以用函式play_sarsa()訓練智能體，對于訓練了300個回合的SARSAAgent，平均回合獎勵可以達到-121左右；對于訓練了150個回合的SARSALambdaAgent，平均回合獎勵可以達到-107左右，在這個實作中，SARSA(λ)演算法比SARSA演算法更為高效，事實上，SARSA(λ)演算法是針對小車上山這個任務最有效的方法之一，

用深度Q學習求解最優策略

首先我們來看經驗回放，代碼清單中的類DQNReplayer實作了經驗回放，構造這個類的引數中有個int型的引數capacity，表示存盤空間最多可以存盤幾條經驗，當要存盤的經驗數超過capacity時，會用最新的經驗覆寫最早存入的經驗，

class DQNReplayer:
    def __init__(self, capacity):
        self.memory = pd.DataFrame(index=range(capacity),
                columns=['observation', 'action', 'reward',
                'next_observation', 'done'])
        self.i = 0
        self.count = 0
        self.capacity = capacity

    def store(self, *args):
        self.memory.loc[self.i] = args
        self.i = (self.i + 1) % self.capacity
        self.count = min(self.count + 1, self.capacity)

    def sample(self, size):
        indices = np.random.choice(self.count, size=size)
        return (np.stack(self.memory.loc[indices, field]) for field in
                self.memory.columns)

接下來我們來看函式近似部分，函式近似采用了矢量形式的近似函式 q ( s ; w ) , s ∈ ( S ) q(s;w),s∈(\mathcal{S}) q(s;w),s∈(S)，近似函式的形式為全連接神經網路，以下分別實作了帶目標網路的深度Q學習智能體和雙重Q學習智能體，它們和play_qlearning()函式結合，就實作了帶目標網路的深度Q學習演算法和雙重Q學習演算法，

class DQNAgent:
    def __init__(self, env, net_kwargs={}, gamma=0.99, epsilon=0.001,
             replayer_capacity=10000, batch_size=64):
        observation_dim = env.observation_space.shape[0]
        self.action_n = env.action_space.n
        self.gamma = gamma
        self.epsilon = epsilon

        self.batch_size = batch_size
        self.replayer = DQNReplayer(replayer_capacity) # 經驗回放

        self.evaluate_net = self.build_network(input_size=observation_dim,
                output_size=self.action_n, **net_kwargs) # 評估網路
        self.target_net = self.build_network(input_size=observation_dim,
                output_size=self.action_n, **net_kwargs) # 目標網路

        self.target_net.set_weights(self.evaluate_net.get_weights())

    def build_network(self, input_size, hidden_sizes, output_size,
                activation=tf.nn.relu, output_activation=None,
                learning_rate=0.01): # 構建網路
        model = keras.Sequential()
        for layer, hidden_size in enumerate(hidden_sizes):
            kwargs = dict(input_shape=(input_size,)) if not layer else {}
            model.add(keras.layers.Dense(units=hidden_size,
                    activation=activation, **kwargs))
        model.add(keras.layers.Dense(units=output_size,
                activation=output_activation)) # 輸出層
        optimizer = tf.optimizers.Adam(lr=learning_rate)
        model.compile(loss='mse', optimizer=optimizer)
        return model

    def learn(self, observation, action, reward, next_observation, done):
        self.replayer.store(observation, action, reward, next_observation,
                done) # 存盤經驗

        observations, actions, rewards, next_observations, dones = \
                self.replayer.sample(self.batch_size) # 經驗回放

        next_qs = self.target_net.predict(next_observations)
        next_max_qs = next_qs.max(axis=-1)
        us = rewards + self.gamma * (1. - dones) * next_max_qs
        targets = self.evaluate_net.predict(observations)
        targets[np.arange(us.shape[0]), actions] = us
        self.evaluate_net.fit(observations, targets, verbose=0)

        if done: # 更新目標網路
            self.target_net.set_weights(self.evaluate_net.get_weights())

    def decide(self, observation): # epsilon貪心策略
        if np.random.rand() < self.epsilon:
            return np.random.randint(self.action_n)
        qs = self.evaluate_net.predict(observation[np.newaxis])
        return np.argmax(qs)

def play_qlearning(env, agent, train=False, render=False):
    episode_reward = 0
    observation = env.reset()
    while True:
        if render:
            env.render()
        action = agent.decide(observation)
        next_observation, reward, done, _ = env.step(action)
        episode_reward += reward
        if train:
            agent.learn(observation, action, reward, next_observation,
                    done)
        if done:
            break
        observation = next_observation
    return episode_reward

class DoubleDQNAgent(DQNAgent):
    def learn(self, observation, action, reward, next_observation, done):
        self.replayer.store(observation, action, reward, next_observation,
                done) # 存盤經驗
        observations, actions, rewards, next_observations, dones = \
                self.replayer.sample(self.batch_size) # 經驗回放
        next_eval_qs = self.evaluate_net.predict(next_observations)
        next_actions = next_eval_qs.argmax(axis=-1)
        next_qs = self.target_net.predict(next_observations)
        next_max_qs = next_qs[np.arange(next_qs.shape[0]), next_actions]
        us = rewards + self.gamma * next_max_qs * (1. - dones)
        targets = self.evaluate_net.predict(observations)
        targets[np.arange(us.shape[0]), actions] = us
        self.evaluate_net.fit(observations, targets, verbose=0)

        if done:
            self.target_net.set_weights(self.evaluate_net.get_weights())

代碼使用TensorFlow來實作，并同時兼容TensorFlow 1.X的最新穩定版本和TensorFlow 2.X的最新穩定版本，對于基于TensorFlow的程式，即使已經設定了亂數的種子，也不能保證完全復現，所以，運行結果有差異是正常現象，
