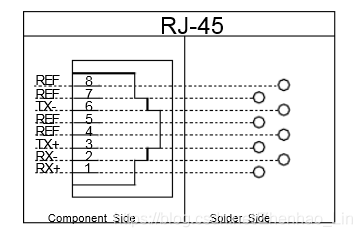

1．RJ45埠，連接屬性：
RJ45的連接RJ45.1,RJ45.2,RJ45.3,RJ45.6做信號線連接，連接如下：
RJ45.1----?RX+
RJ45.2----?RX-
RJ45.3----?TX+
RJ45.6----?TX-
這種接法是802.3的標準的接線，現在很多芯片支持MDI/MDIX的功能，即平行交叉自適應的功能，如果這種情況下芯片如下的接線方式也是可以的，
RJ45.1----?TX+
RJ45.2----?TX-
RJ45.3----?RX+
RJ45.6----?RX-
剩下的RJ45.4、RJ45.5、RJ45.7、RJ45.8一般的接法是通過75歐姆的電阻穿上1000PF的高壓電容，稱為BOB-Smith電路，作用電磁兼容，
2．網路變壓器和RJ45的連接

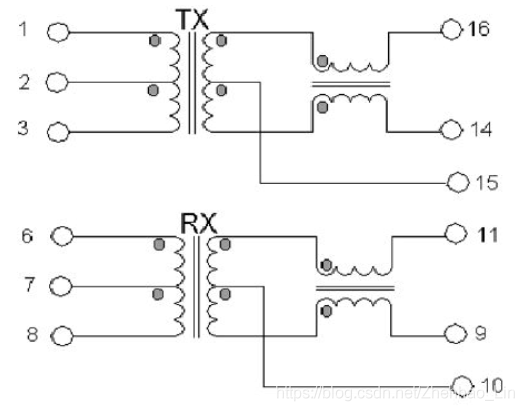

網路變壓器結構如下：
3 . 信號部分：
RX+要求網路變壓器RX部分的同名端，一般是指變壓器中的線圈帶有黑點的那端，如圖的6腳
RX-要求接RX+的RX部分同組線圈的另一端，如圖的8腳TX+要求網路變壓器TX+部分的同名端，一般是指變壓器中的線圈帶有黑點的那端，如圖的6腳
TX-要求接TX+的TX+部分同組線圈的另一端，如圖的8腳

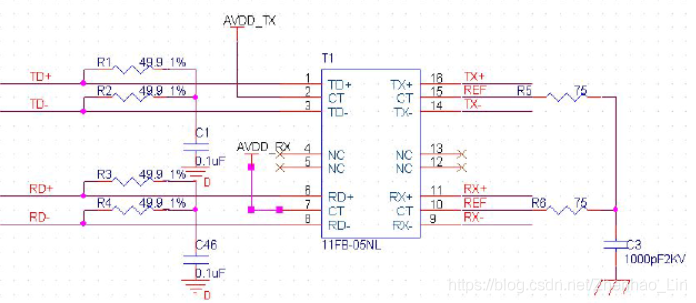

對于RX+，RX-差分信號要求每根信號線下拉一個49.9或者51歐姆電阻在通過一個0.1uF 電容接地，具體接法如下圖：
差分對要接49.9歐姆或者51歐姆的作用：因為PCB板上單根線的電阻一般為50歐姆，差分線的兩個之間的電阻為100歐姆，為了使信號輸出最強要求在差分線輸出的末端兩個線之間加100歐姆的電阻，49.9+49.49=99.8歐姆，51+51=102歐姆和100歐姆電阻相近，這就是為什么要加這兩個電阻的原因，要加0.1uF電容的作用是為了去除信號信號的雜音信號，
差分信號的波形為下圖，如果用示波器能測量出如下標準波形的話，資料連接應該沒有問題，
注意：現在有的芯片用的是電流驅動方式，如果是電流驅動的模式那么終端不需要加49.9歐姆的電阻，因為芯片內部已經集成了，

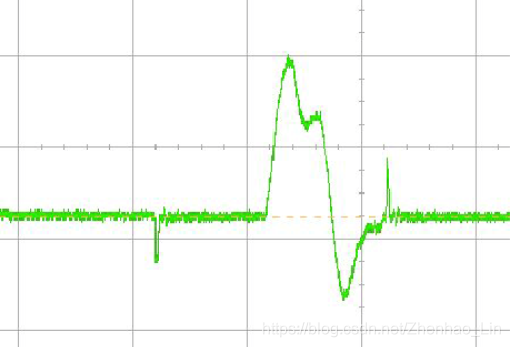

TX+ 波形圖：

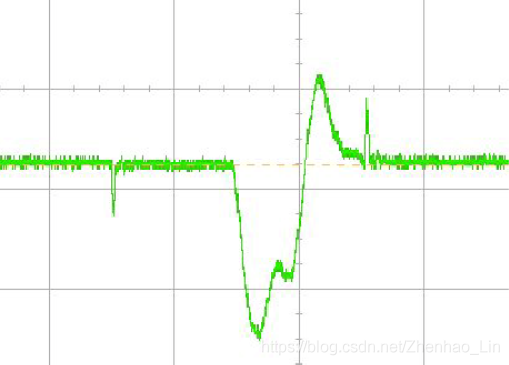

TX- 波形圖：
如果設計工程師采用的是具有MDI/MDIX功能自動識別的芯片，那么RX+出現和TX+相的波形，RX-出現和TX-相同的波形，
對與網路變壓器的抽頭電壓要根據芯片來決定，一般情況下出現的電壓為：
2.5V、1.8V、1.2V、3.3V
VDD_RX & VDD_TX兩個抽頭電壓接法的選定要分兩種情況：
1．如果芯片是具有MDI/MDIX功能自動識別功能的，VDD_RX=VDD_TX
2．如果芯片不具有MDI/MDIX功能自動識別功能的VDD_TX要接到電源端，VDD_RX要直接接到信號地，
注意：現在很多芯片要求的變壓的匝數比為1:1，如果是1:1的變壓器，RX和TX的可以互換，如果有的芯片要求特殊的匝數變壓器，哪RX和TX的絕對不能互換，
有關除錯的程序中遇到的問題：
1．不能連接上
如果設計者有示波器的話，讓他測驗TX+，TX-的信號，如果有上述中描述的LINK信號，哪說明芯片作業正常，問題點不在芯片設計上，
如果沒有示波器，首先讓設計者測驗在10M速率下是否能夠鏈接，具體的方法如下：

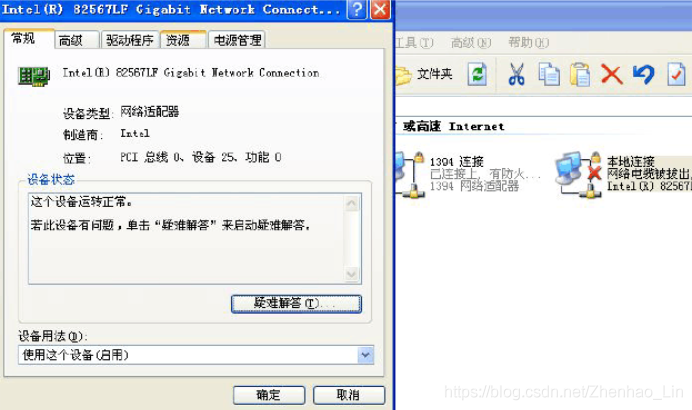

打開網路連接

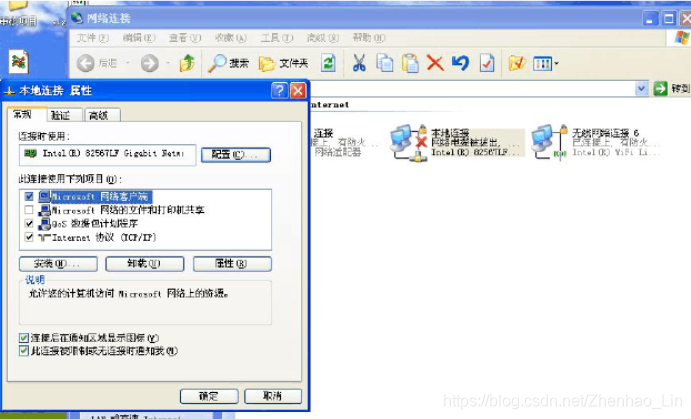

右鍵點擊屬性就出現上圖后，點擊配置會出現如下界面
點擊高級

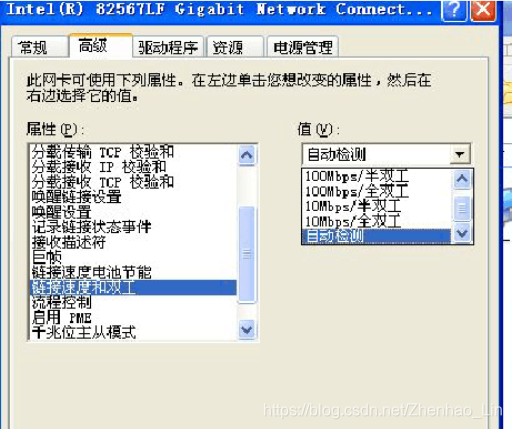

點擊鏈接速度和雙工哪一欄后，改變右面的狀態值，選擇10M/全雙工點擊確定，看在這種狀態下能否連接上，如果可以的話，應該是芯片或者其他器件的焊接問題，或者PCB的走線有問題，
還有確認鏈接的方法是通過網線把TX+連接到RX+，TX-連接到RX-做回環測驗，如果能正常的連接，說明設計沒有問題，
2．在100M狀態下能夠連接，通信；10M狀態下不能鏈接通信
這個問題主要檢查焊接問題，一般情況下是差分線有一根沒有焊接好，
3．鏈接的狀態不穩定，一會有，一會沒有
請檢查芯片的電源是否穩定，紋波，是否有電源的走線或者器件額定的電流太小，復位的時間是否足夠，
以太網差分信號不好–問題
請確認幾點：
1.網路變壓器的二次側的49.9電阻，是不是上拉3.3V，有的設計時通過電容然后接地，
2.請確認REXT（PIN37）的電阻的精度，以及是否在PCB上靠近pin腳放置，
3.電源的紋波，
4.時鐘的精度是否符合要求，
5.在PLL電源增加幾個電容，看看是否有改善，
6.C1，C2靠近PIN腳焊接后，確認是否有改善，
7.檢查復位時間是否充分，
8.沒有使用的輸入pin是否有上拉處理，
