引言

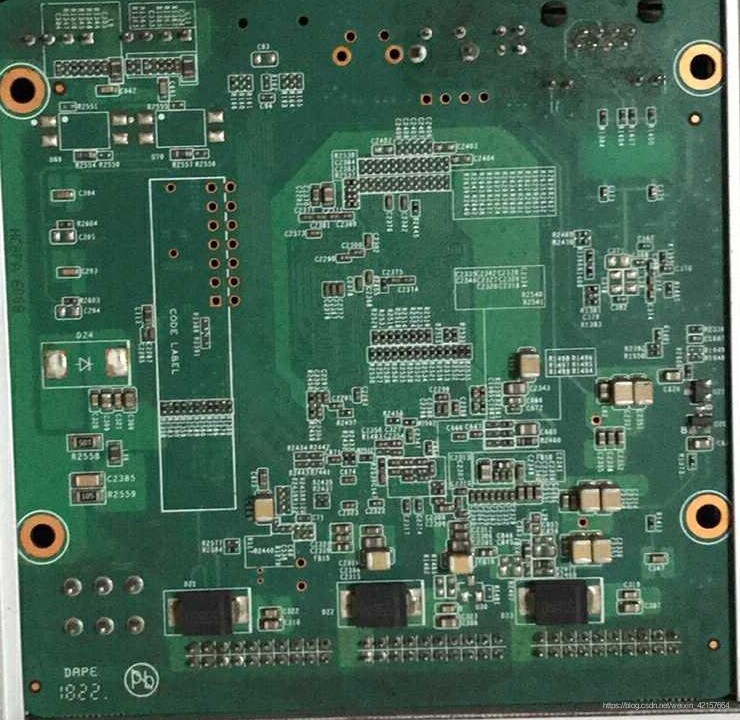

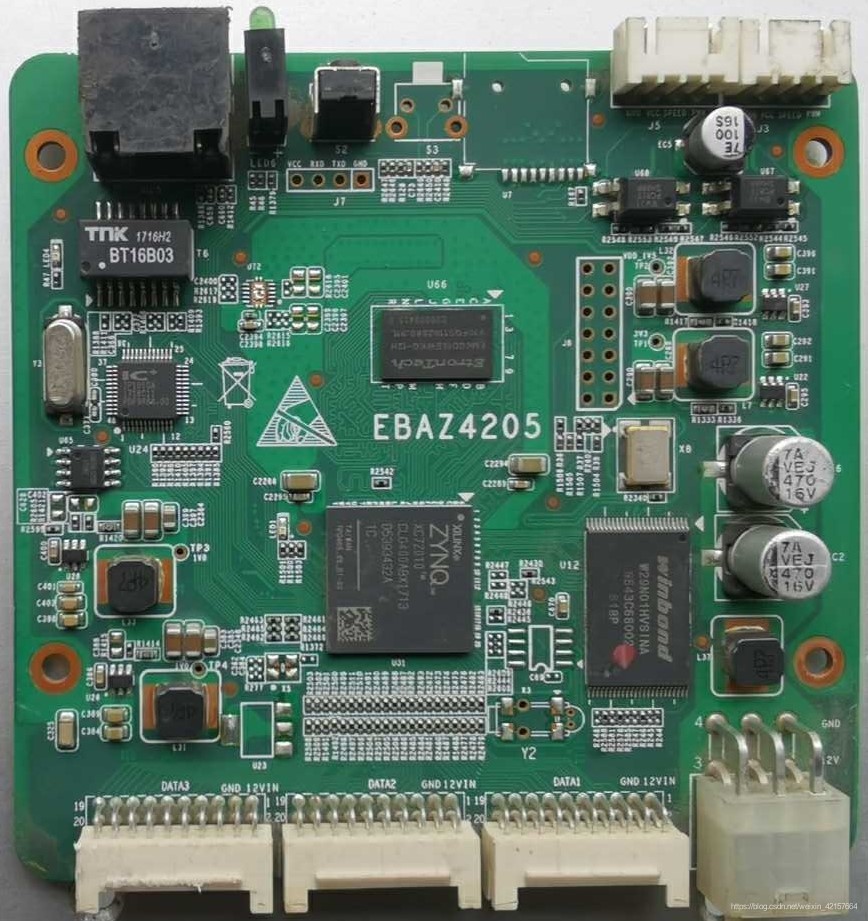

筆者是個剛讀研的學生，本科期間從大二開始接觸FPGA，但是高校的EDA教育平臺還是以英特爾（原ALTERA）的FPGA為主，畢竟他們的開發環境入門難度較Xilinx的低很多并且資料也豐富，到大四對FPGA有一定的了解之后，意識到也不應該在某一個單一的平臺上死磕，所以就想整個賽靈思的板子玩玩，正巧這個時候發現咸魚上出現了一批淘汰下來的礦機控制板，主芯片是Xilinx的ZYNQ7000系列的ZYNQ7010，外設也相對比較豐富，其正反面如圖1和2所示，
遂以40元的價格抓緊入手了一塊怕以后沒有了，沒想到這板子市場保有量巨大，現在價格還降到了20元左右😂，然后就是上半年的疫情，因為學校在武漢不得不在家做畢設，當時什么都不方便所以畢設還是在友晶科技的DE10-Nano（英特爾平臺）上完成的FPGA車牌識別，現在再次拿起了它，準備用它搭建一個ZYNQ視頻處理平臺，接下來就具體介紹這個平臺的搭建程序，
下載和除錯器

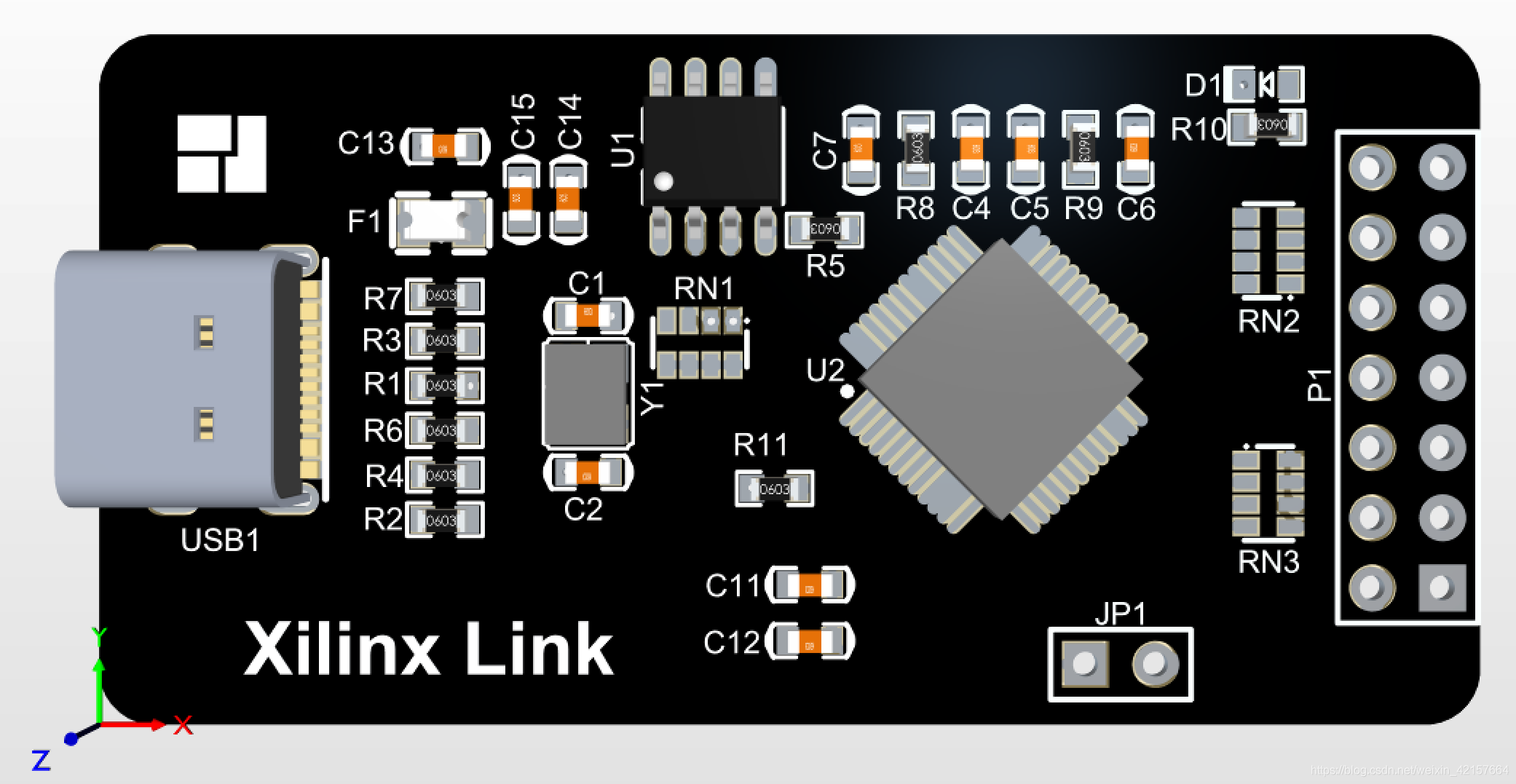

要用賽靈思的FPGA，JTAG除錯器是一個繞不開的話題，當時剛買板子之后，主要是因為下載器的價格太過高昂而導致學習計劃被擱置，一個普通的賽靈思除錯器在某寶上的價格最少都要一百多元，對于一個還沒有經濟收入的窮學生來說也算是一筆大開銷了，在上半年疫情在家的時候，看到有大佬開源了基于FT232H的JTAG-HS3除錯器的硬體原理圖和韌體，全套硬體下來成本不過30元，對于我這樣的垃圾佬來說簡直就是莫大的福音，于是便參考大佬的設計制作了一個自己的賽靈思除錯器，它長這樣，TypeC介面的，之后便可以開始快樂的搞開發了，
除錯器原理圖和韌體可以在這下載：
除錯器原理圖和韌體
開發板硬體改造
開發板的硬體原理圖和PCB已經有大佬逆向出來了，可以在Github上下載，
下載地址：
原理圖和PCB下載

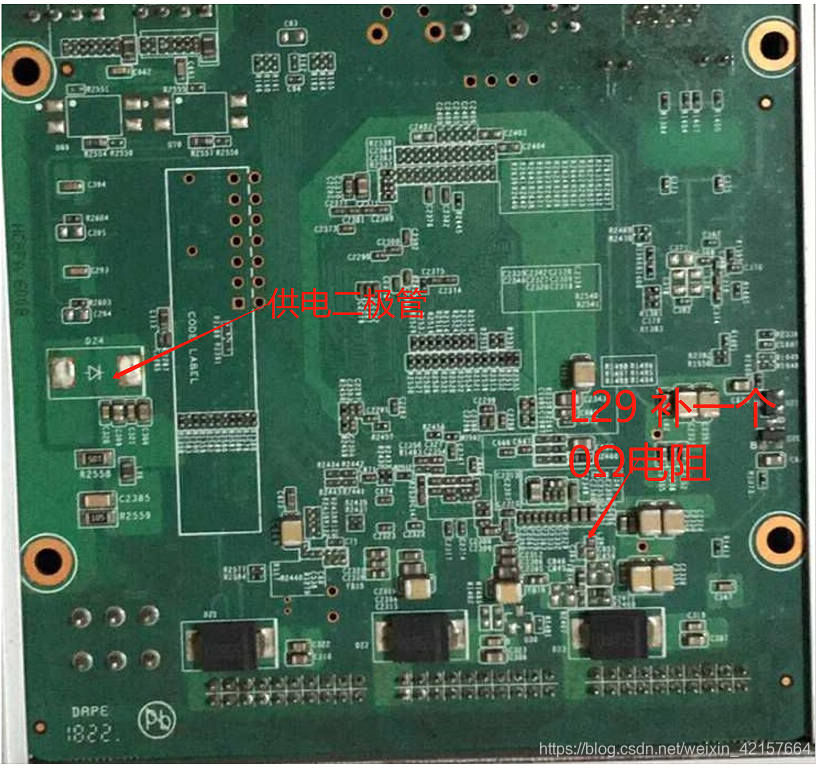

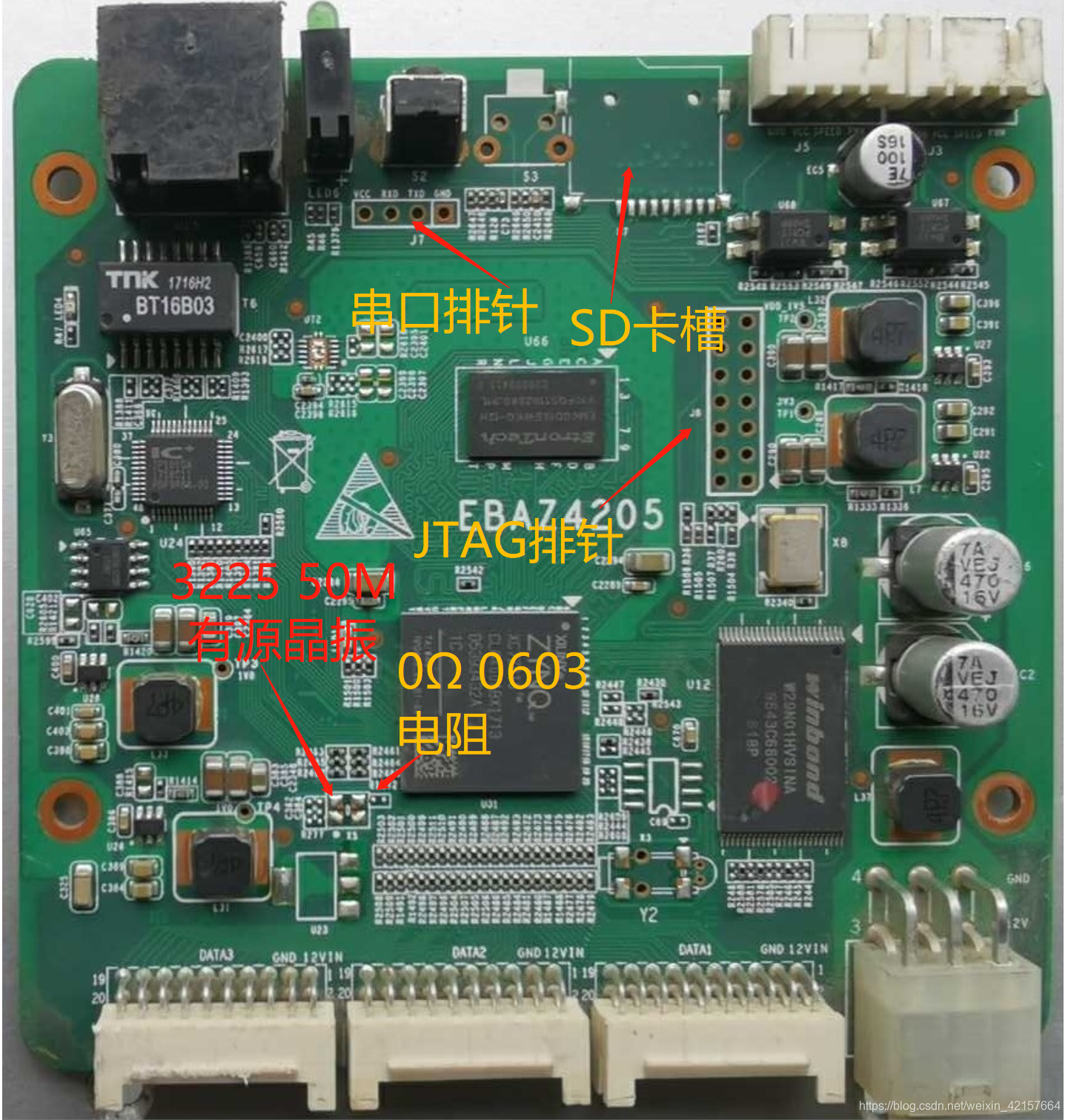

原理圖上標的NC的就是表示沒有焊接的器件，這里最主要的是JTAG處的排針，串口處的的排針，SD卡槽，PL端的晶振還有12V輸入供電連接的一個二極管（有擴展板就不用），要補的元件如下列圖所示，

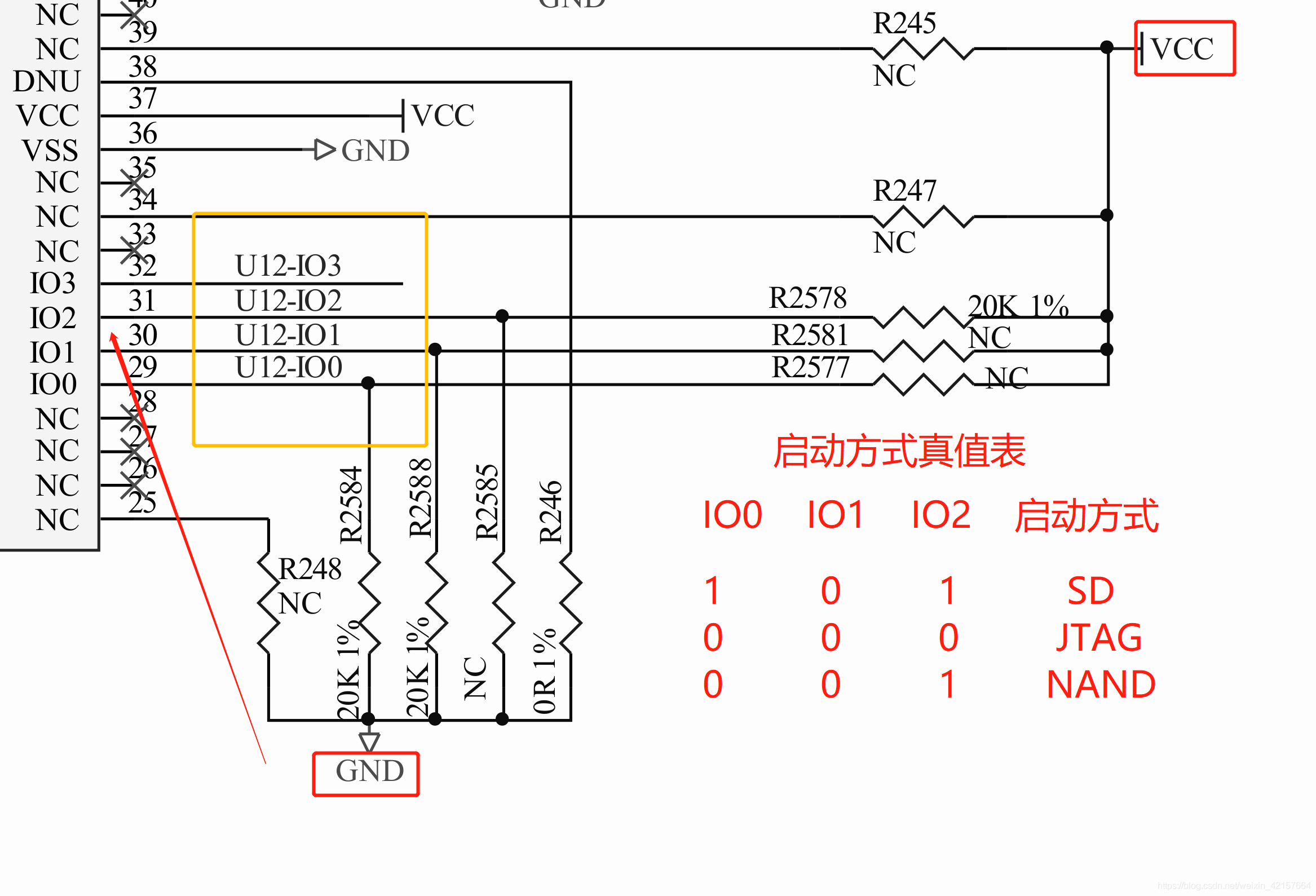

同時，想要改PS啟動方式的同學，可以按照原理圖所示的方式更改電阻位置啟動方式，即通過控制MODE引腳的上下拉電阻，
不論何種啟動方式，都只是影響PS從什么地方啟動，不會影響啟動完成后的JTAG除錯，
軟體開發
安裝Vivado軟體，可以按照以下大佬的開發流程創建PL端和PS端的程式，我這里主要講硬體平臺搭建，大佬的寫的軟體開發教程比我好，所以不贅述，
軟體部分教程

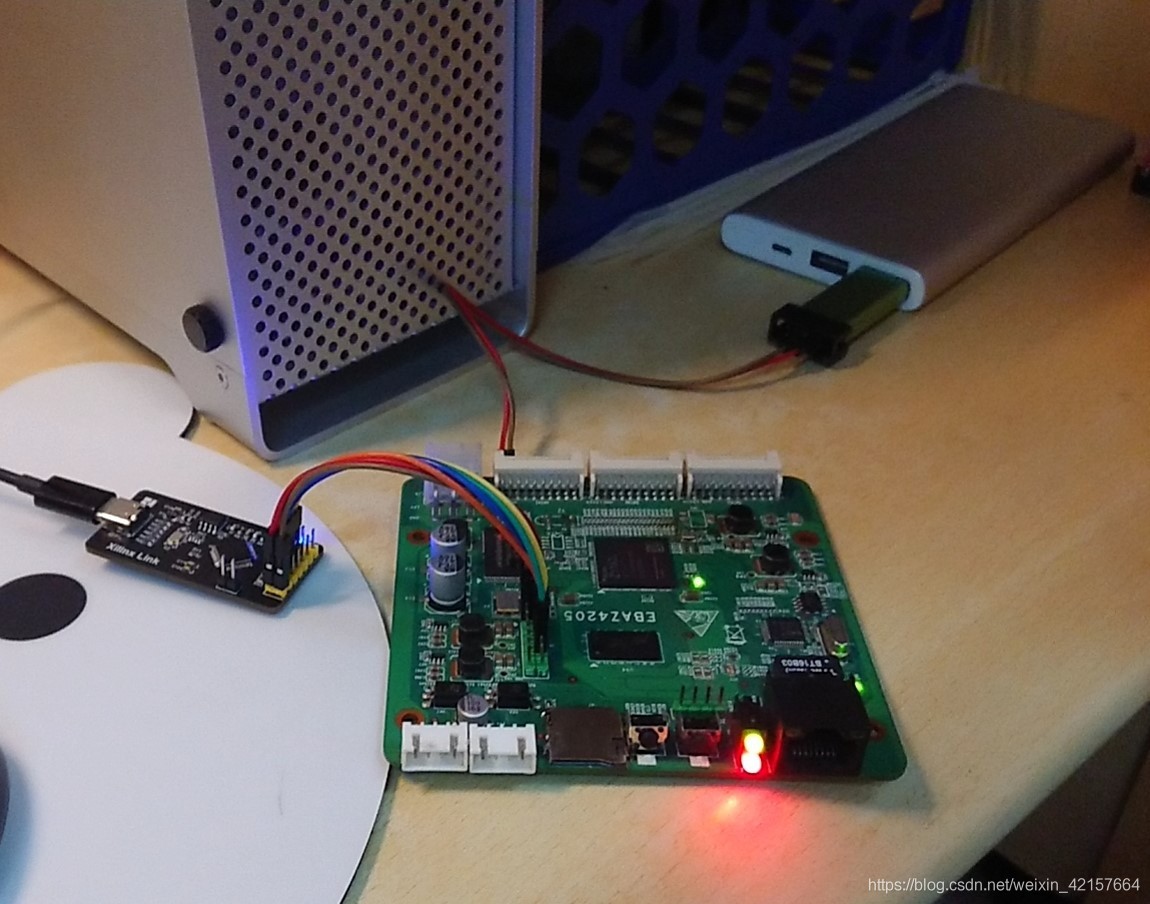

按照這個教程進行Vivado端開發后，用下載器把程式燒寫到板子上，得到下面的結果圖，表明已經跑起來了，
擴展板
正如我之前所說，我使用這塊板子準備進行視頻相關的開發，板子上有著3個2×20的擴展介面，這些擴展介面提供了很好的擴展能力，但是不可能用杜邦線搞成一團亂麻，所以就需要畫擴展板，于是乎我按照我的需求設計了如下外設：HDMI介面、串口屏介面，雙目攝像頭CMOS介面，
按鍵和LED燈我沒有加，一是因為這兩個外設完全可以使用串口屏進行很好的替代，二是IO確實不夠用了，

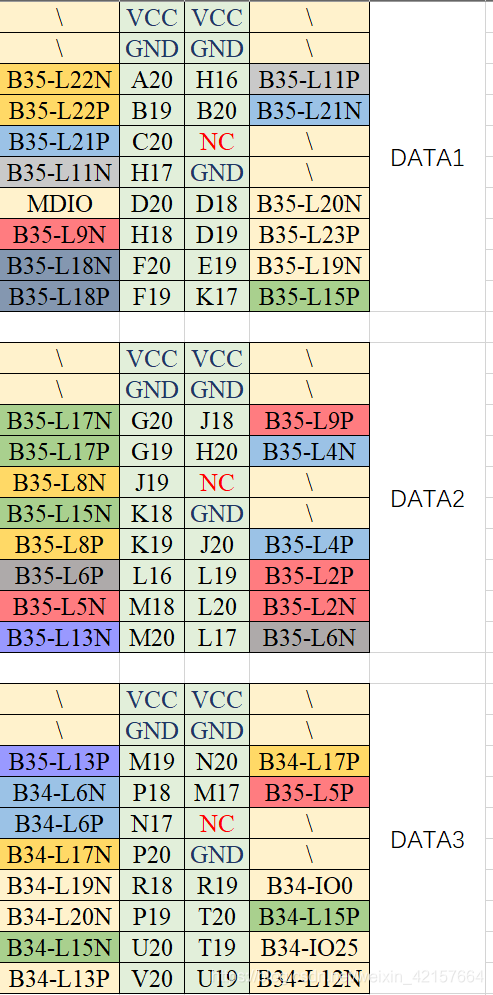

HDMI介面需要使用到ZYNQ芯片上的差分對，于是乎我就按照芯片手冊和原理圖整理出了下列的擴展埠對應IO埠和差分對資訊，

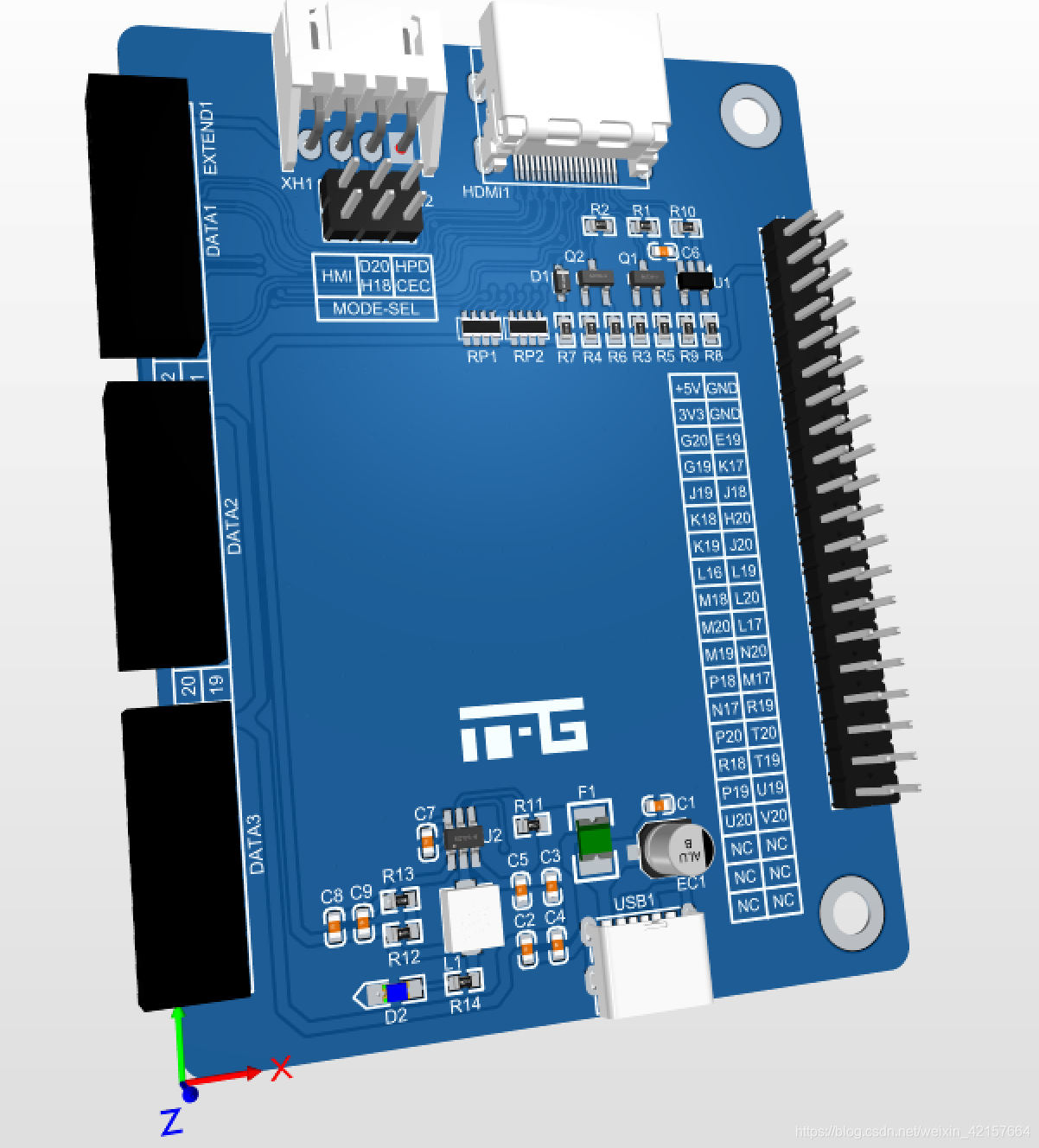

依照上面的擴展介面圖，我設計了下圖所示的轉接板，HDMI差分對和IO埠嚴格按照等長和阻抗匹配相關規范設計（雖然礦板本身已經走的線已經是亂的了哈哈，但這就是硬體開發的情懷），板子上搭載了電源輸入的TypeC介面，和轉3.3V的轉換電路，還有HDMI的相關電平轉換電路，串口屏的信號線和HDMI介面的HPD信號線和CEC信號線公用（這兩個信號HDMI顯示的話用不上，是用來實作特殊功能的）并通過跳線帽進行選擇，剩下的就全部都是CMOS排針了沒啥好介紹的，

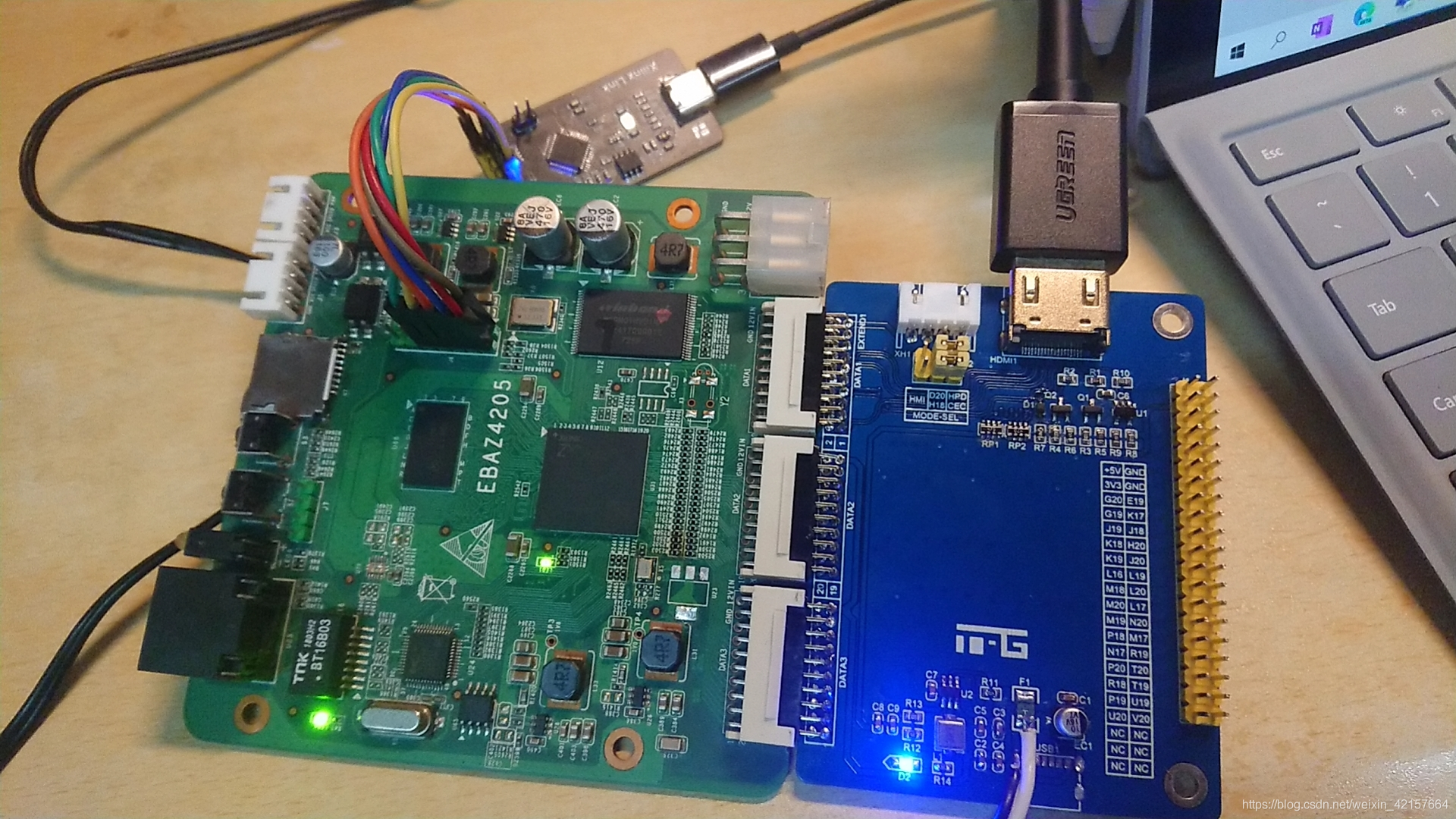

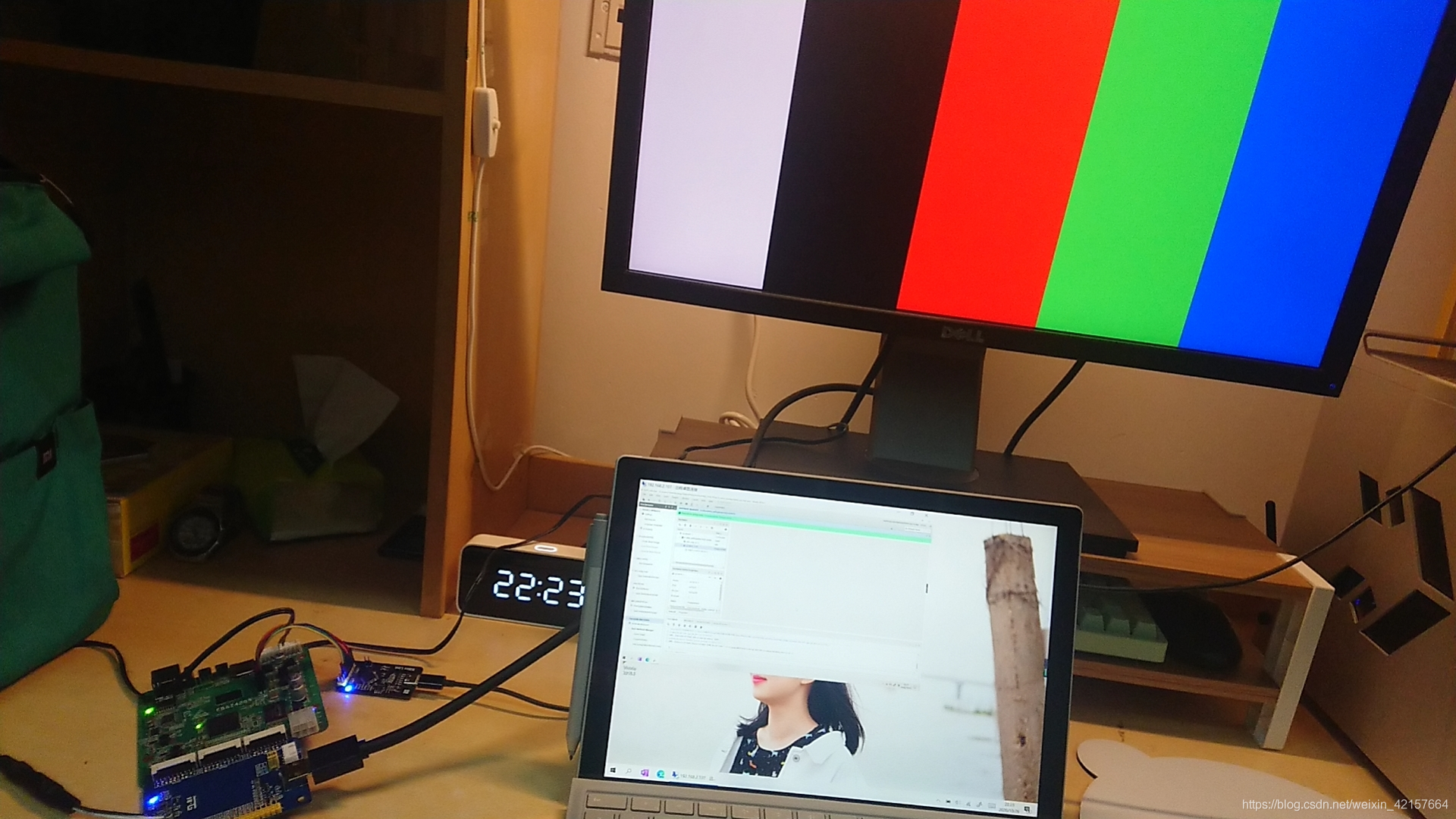

打樣回來焊接好迫不及待地進行測驗，參照相關教程寫了一個HDMI顯示彩條的工程進行測驗，結果很成功，如下圖所示，
至此，所有的有關的硬體平臺搭建的流程差不多就結束了，可以愉快的進行開發了，當然，擴展板和下載器我打樣了多份，目前還有兩三個多的，有需要的可以聯系我，稍微意思個元件錢我就可以送你了哈哈，送完了就沒了哈😂，
擴展板原理圖和對應的HDMI工程我也上傳了，可以在這里下載：
擴展板原理圖
HDMI工程
