前言

一、基礎介紹

首先匯入相關模塊，

import numpy as np
import matplotlib.pyplot as plt
import cartopy.crs as ccrs
import cartopy.feature as cfeature
from cartopy.mpl.ticker import LongitudeFormatter, LatitudeFormatter

首先介紹引數projection，該命令可以配合ccrs設定投影型別，此處以方形投影命令為示例，其中central_longitude引數為投影中心位置，其中心設定與Basemap設定規則一樣，詳情可以看上一篇文章，

ax=plt.axes(projection=ccrs.PlateCarree(central_longitude=0))

在設定好繪制型別后，繪制地圖各特征量，其代碼如下:

#ax.add_feature(cfeature.LAKES.with_scale(scale))
ax.add_feature(cfeature.OCEAN.with_scale(scale))
#ax.add_feature(cfeature.RIVERS.with_scale(scale))
#ax.add_feature(cfeature.LAND.with_scale(scale),lw=0.5)
ax.add_feature(cfeature.COASTLINE.with_scale(scale),lw=2)

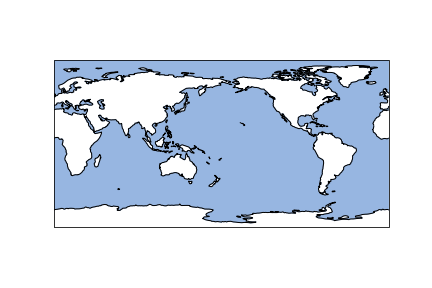

引數scale為地圖解析度，目前支持10m,50m,110m,引數lw為線條粗細，此處繪制海岸線和海洋，效果圖如下:

在繪制結束后，作為地圖，經緯度自然是必不可少的，在該模塊中，引進同時設定坐標軸標簽改變該標簽刻度的表示，具體形式如下:

ax.set_xticks(np.arange(0,361,40), crs=ccrs.PlateCarree())
ax.set_yticks(np.arange(-90,90+30,30), crs=ccrs.PlateCarree())
#zero_direction_label用來設定經度的0度加不加E和W
lon_formatter = LongitudeFormatter(zero_direction_label=False)
lat_formatter = LatitudeFormatter()
ax.xaxis.set_major_formatter(lon_formatter)
ax.yaxis.set_major_formatter(lat_formatter)

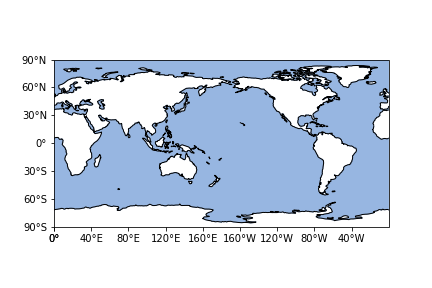

可以看到效果圖如下:

當然如果想對坐標軸粗細變化可以引入一下命令，

ax.outline_patch.set_visible(False)
ax.spines['bottom'].set_visible(True)
ax.spines['left'].set_visible(True)
ax.spines['right'].set_visible(True)
ax.spines['top'].set_visible(True)
ax.spines['bottom'].set_linewidth(2.5);###設定底部坐標軸的粗細
ax.spines['left'].set_linewidth(2.5);####設定左邊坐標軸的粗細
ax.spines['right'].set_linewidth(2.5);###設定右邊坐標軸的粗細
ax.spines['top'].set_linewidth(2.5);####設定上部坐標軸的粗細


應該在該模塊下，控制坐標軸的命令已經和常規不一樣，因此先關閉該控制，然后開啟常規坐標軸設定，

二、區域地圖的繪制

當我們在某一小塊區域研究時，需要繪制區域地圖，此時我們可以引入命令：

ax.set_extent(box,crs=ccrs.PlateCarree())

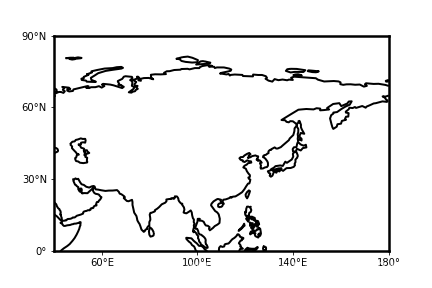

其中box為繪制區域，crs為投影型別，其他命令基本不變，設定box為[40,180,0,90],可得到效果圖如下:

總結

為方便各位讀者，我書寫了繪制地圖的函式，大家在使用時可直接呼叫，此處示例為方形投影，若希望繪制其他投影，只需要修改函式部分引數即可，代碼如下:

def map_make(scale,box,xstep,ystep):
    ax=plt.axes(projection=ccrs.PlateCarree(central_longitude=180))
    a = (box[1]-box[0])//xstep
    x_start = box[1] - a*xstep
    a = (box[3]-box[2])//ystep
    y_start = box[3] - a*ystep
    ax.set_extent(box,crs=ccrs.PlateCarree())
    #ax.add_feature(cfeature.LAKES.with_scale(scale))
    #ax.add_feature(cfeature.OCEAN.with_scale(scale))
    #ax.add_feature(cfeature.RIVERS.with_scale(scale))
    #ax.add_feature(cfeature.LAND.with_scale(scale),lw=0.5)
    ax.add_feature(cfeature.COASTLINE.with_scale(scale),lw=2)

    ax.set_xticks(np.arange(x_start,box[1]+xstep,xstep), crs=ccrs.PlateCarree())
    ax.set_yticks(np.arange(y_start,box[3]+ystep,ystep), crs=ccrs.PlateCarree())
    #zero_direction_label用來設定經度的0度加不加E和W
    lon_formatter = LongitudeFormatter(zero_direction_label=False)
    lat_formatter = LatitudeFormatter()
    ax.xaxis.set_major_formatter(lon_formatter)
    ax.yaxis.set_major_formatter(lat_formatter)
    #添加網格線
    ax.grid()

    ax.outline_patch.set_visible(False)
    ax.spines['bottom'].set_visible(True)
    ax.spines['left'].set_visible(True)
    ax.spines['right'].set_visible(True)
    ax.spines['top'].set_visible(True)
    ax.spines['bottom'].set_linewidth(2.5);###設定底部坐標軸的粗細
    ax.spines['left'].set_linewidth(2.5);####設定左邊坐標軸的粗細
    ax.spines['right'].set_linewidth(2.5);###設定右邊坐標軸的粗細
    ax.spines['top'].set_linewidth(2.5);####設定上部坐標軸的粗細

    return ax
