TensrFlow：卷積層變種

1.空洞卷積

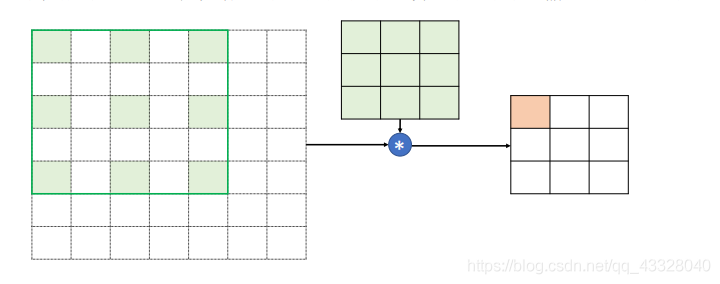

空洞卷積在普通卷積的感受野上增加一個 dilation rate 引數，用于控制感受野區域的采樣步長，如下圖所示：當感受野的采樣步長 dilation rate 為 1 時，每個感受野采樣點之間的距離為 1，此時的空洞卷積退化為普通的卷積；但 dilation rate 為 2 時，感受野每 2 個單元采樣一個點，如圖中間的綠色方框中綠色格子所示，每個采樣格子之間的距離為 2；同樣的方法，圖右邊的 dilation rate 為 3，采樣步長為 3，盡管 dilation rate 的增大會使得感受野區域增大，但是實際參與運算的點數仍然保持不變，

在 TensorFlow 中，可以通過設定 layers.Conv2D() 類的 dilation_rate 引數來選擇使用普通卷積還是空洞卷積：

import tensorflow as tf
from tensorflow.keras import datasets,layers,losses,optimizers,Sequential

x = tf.random.normal([1,7,7,1])# 模擬輸入
# 空洞卷積，1 個 3x3 的卷積核
layer = layers.Conv2D(1,kernel_size=3,strides=1,dilation_rate=2)
out = layer(x)
out.shape

TensorShape([1, 3, 3, 1])

當 dilation_rate 引數設定為默認值 1 時，使用普通卷積方式進行運算；當 dilation_rate 引數大于 1 時，采樣空洞卷積方式進行計算，

2.轉置卷積

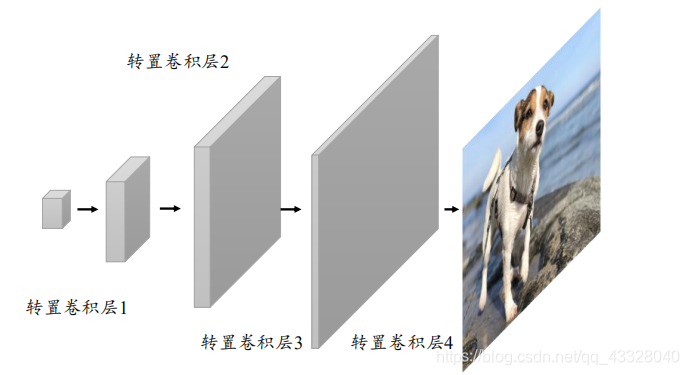

轉置卷積：通過在輸入之間填充大量的 padding 來實作輸出高寬大于輸入高寬的效果，從而實作向上采樣的目的，

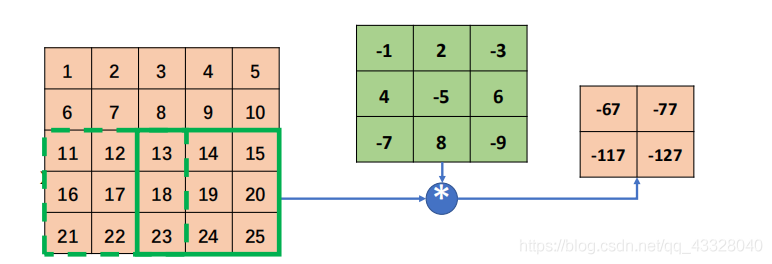

下面我們用用輸入為 5x5，步長𝑠 = 2，填充𝑝 = 0，3x3 的普通卷積運算進行驗證演示，如下圖所示：

我們使用代碼來實作：

# 創建 X 矩陣，高寬為 5x5
x = tf.range(25)+1 # Reshape 為合法維度的張量
x = tf.reshape(x,[1,5,5,1])
x = tf.cast(x, tf.float32)
# 創建固定內容的卷積核矩陣
w = tf.constant([[-1,2,-3.],[4,-5,6],[-7,8,-9]])
# 調整為合法維度的張量
w = tf.expand_dims(w,axis=2)
w = tf.expand_dims(w,axis=3) # 進行普通卷積運算
out = tf.nn.conv2d(x,w,strides=2,padding='VALID')
out

<tf.Tensor: shape=(1, 2, 2, 1), dtype=float32, numpy=
array([[[[ -67.],
         [ -77.]],

        [[-117.],
         [-127.]]]], dtype=float32)>

現在我們將普通卷積的輸出作為轉置卷積的輸入，驗證轉置卷積的輸出是否為 5x5:

# 普通卷積的輸出作為轉置卷積的輸入，進行轉置卷積運算
xx = tf.nn.conv2d_transpose(out, w, strides=2,padding='VALID',output_shape=[1,5,5,1])
xx.shape

TensorShape([1, 5, 5, 1])

矩陣角度

轉置卷積的轉置是指卷積核矩陣 W 產生的稀疏矩陣W′在計算程序中需要先轉置WT， 再進行矩陣相乘運算，

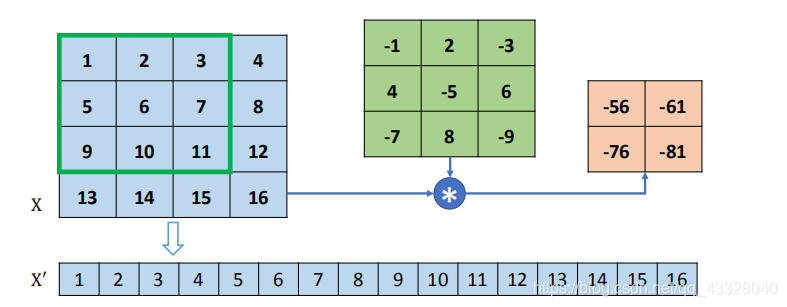

以 4 行 4 列的輸入 X，高寬為 3x3，步長為 1，無 padding 的卷積核 W 為例，首先將 X 打平成一維形式X′:

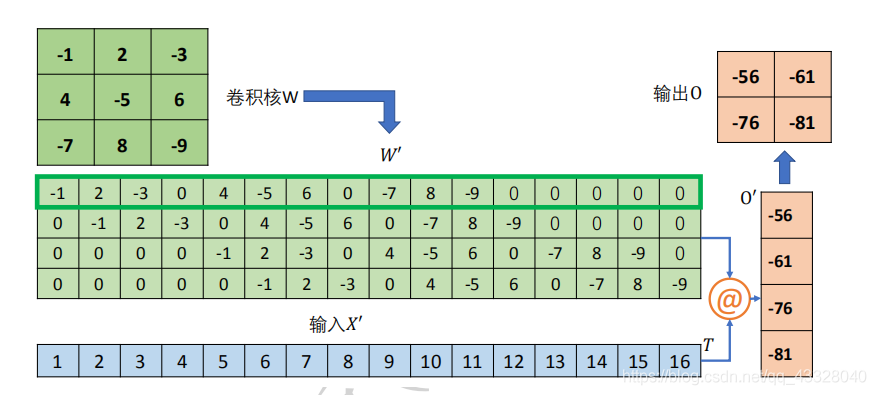

然后將卷積核 W 轉換成稀疏矩陣W′

此時通過一次矩陣相乘即可實作普通卷積運算：O′ = W′@X′

如果給定O，希望能夠生成與 X 同形狀大小的張量，怎么實作呢？將W′轉置后與重排后的O’完成矩陣相乘即可：X = W’T@O’. 得到的X′通過 reshape 與原來的輸入 X 尺寸一致，但是內容不同，

轉置卷積實作

在 TensorFlow 中，可以通過 nn.conv2d_transpose 實作轉置卷積運算，我們先通過 nn.conv2d 完成普通卷積運算，注意轉置卷積的卷積核的定義格式為 [k,k,cout,cin]：

# 創建 4x4 大小的輸入
x = tf.range(16)+1
x = tf.reshape(x,[1,4,4,1])
x = tf.cast(x, tf.float32)
# 創建 3x3 卷積核
w = tf.constant([[-1,2,-3.],[4,-5,6],[-7,8,-9]])
w = tf.expand_dims(w,axis=2)
w = tf.expand_dims(w,axis=3) # 普通卷積運算
out = tf.nn.conv2d(x,w,strides=1,padding='VALID')
out

<tf.Tensor: shape=(1, 2, 2, 1), dtype=float32, numpy=
array([[[[-56.],
         [-61.]],

        [[-76.],
         [-81.]]]], dtype=float32)>

在保持 strides=1, padding=’VALID’，卷積核不變的情況下，我們通過卷積核 w 與輸出 out的轉置卷積運算嘗試恢復與輸入 x 相同大小的高寬張量：

xx = tf.nn.conv2d_transpose(out, w, strides=1, padding='VALID', output_shape=[1,4,4,1])
xx = tf.squeeze(xx)
xx = tf.squeeze(xx)
xx

<tf.Tensor: shape=(4, 4), dtype=float32, numpy=
array([[  56.,  -51.,   46.,  183.],
       [-148.,  -35.,   35., -123.],
       [  88.,   35.,  -35.,   63.],
       [ 532.,  -41.,   36.,  729.]], dtype=float32)>

tf.nn.conv2d_transpose 并不支持自定義 padding 設定，只能設定為 VALID 或者 SAME，如果設定 padding=’VALID時，輸出大小表達為：𝑜 = (𝑖 ? 1) ? 𝑠 + 𝑘,如果設定padding=’SAME時，輸出大小表達為：𝑜= (𝑖 ? 1) ? 𝑠 + 1

轉置卷積也可以和其他層一樣，通過 layers.Conv2DTranspose 類創建一個轉置卷積層，然后呼叫實體即可完成前向計算：

# 創建轉置卷積類
layer = layers.Conv2DTranspose(1,kernel_size=3,strides=1,padding='VALID')
xx2 = layer(out)
xx2.shape

TensorShape([1, 4, 4, 1])

3.分離卷積

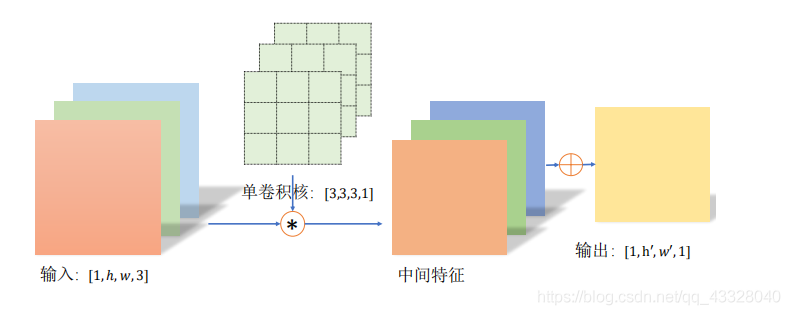

這里以深度可分離卷積(Depth-wise Separable Convolution)為例，普通卷積在對多通道輸入進行運算時，卷積核的每個通道與輸入的每個通道分別進行卷積運算，得到多通道的特征圖，再對應元素相加產生單個卷積核的最終輸出：

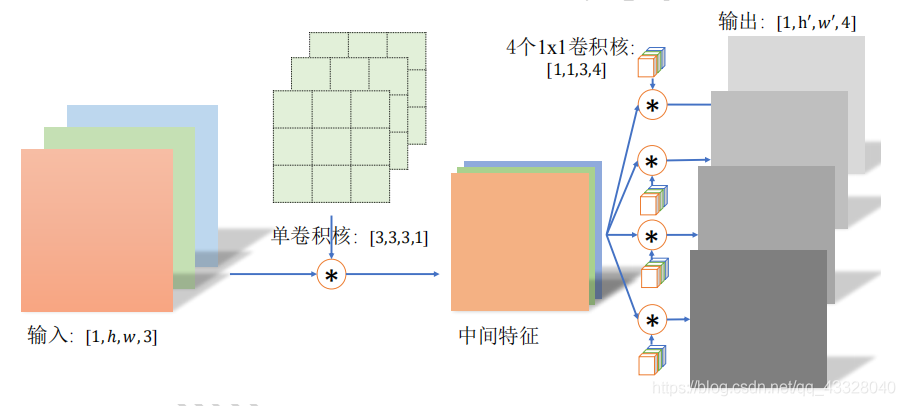

分離卷積的計算流程則不同，卷積核的每個通道與輸入的每個通道進行卷積運算，得到多個通道的中間特征，如圖 10.61 所示，這個多通道的中間特征張量接下來進行多個1x1 卷集核的普通卷積運算，得到多個高寬不變的輸出，這些輸出在通道軸上面進行拼接，從而產生最終的分離卷積層的輸出，可以看到，分離卷積層包含了兩步卷積運算，第一步卷積運算是單個卷積核，第二個卷積運算包含了多個卷積核，

那么采用分離卷積有什么優勢呢？一個很明顯的優勢在于，同樣的輸入和輸出，采用Separable Convolution 的引數量約是普通卷積的1/3，考慮上圖中的普通卷積和分離卷積的例子，普通卷積的引數量是 3 ? 3 ? 3 ? =108,分離卷積的第一部分引數量 3 ? 3 ? 3 ? =27,第二部分引數量 1 ? 1 ? 3 ? 4 =14

分離卷積的總引數量只有39，但是卻能實作普通卷積同樣的輸入輸出尺寸，
