可視化界面的除錯和proteus的stm32程式運行

2020-11-09 11:20:09 前端設計

目錄

  • 一、可視化除錯前端軟體進行程式代碼的跟蹤查錯
  • 二、Proteus仿真運行stm32程式

一、可視化除錯前端軟體進行程式代碼的跟蹤查錯

1、下載visual studio code

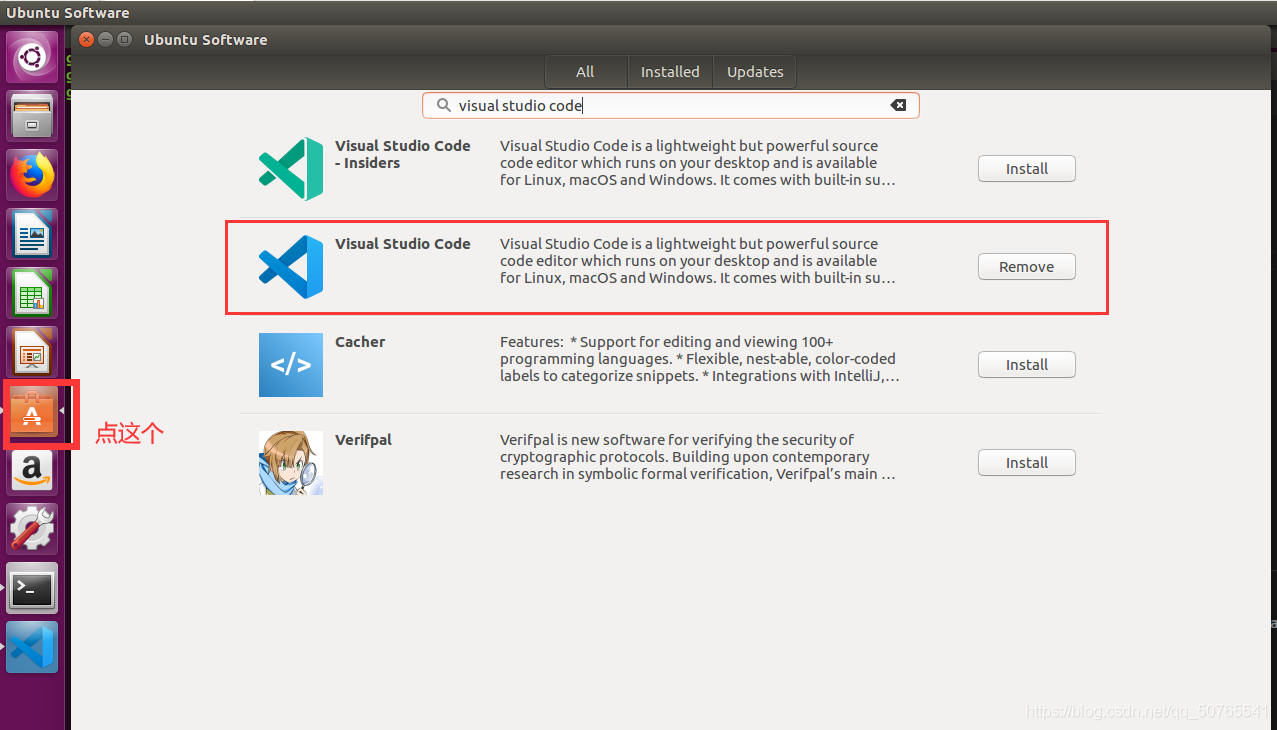

在ubuntu中進入應用商店，搜索如圖，直接點擊install即可下載，這是最簡便的方法，如果想要用其他方法下載，自己上網找?
在這里插入圖片描述
2、運行環境配置（c++的）

下載的code可能找不到圖示，在命令列界面輸入code可以直接調出

本人在網上參考了幾個別人的配置方法，這個是目前看到的最實用的一個，親測可用
https://blog.csdn.net/qq_40495217/article/details/91351470

3、進行一個簡單的代碼除錯
第二點的步驟配置好后，ctrl+shift+p調出命令列，選擇執行我們的build任務，build成功后，點擊開始除錯

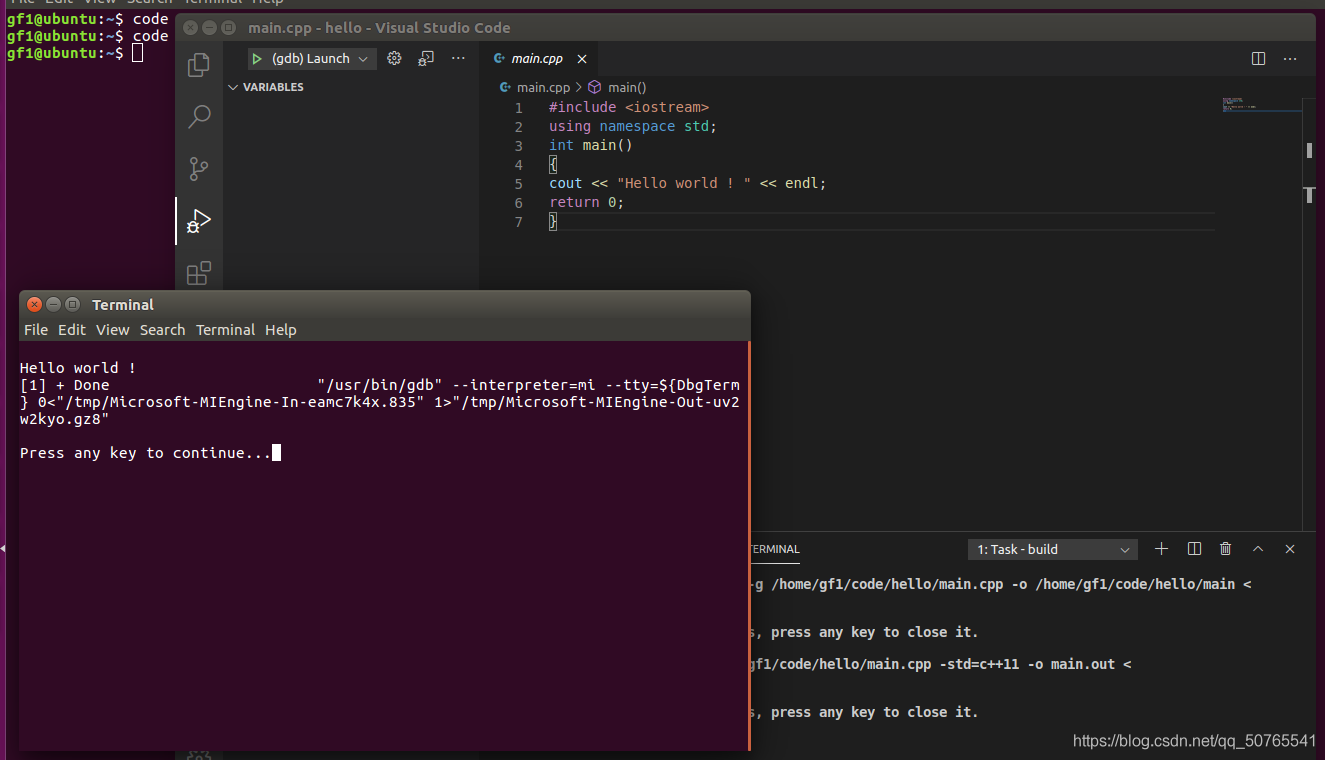

運行結果如下
在這里插入圖片描述

二、Proteus仿真運行stm32程式

proteus最好使用8.9版本，不然可能沒有stm韌體

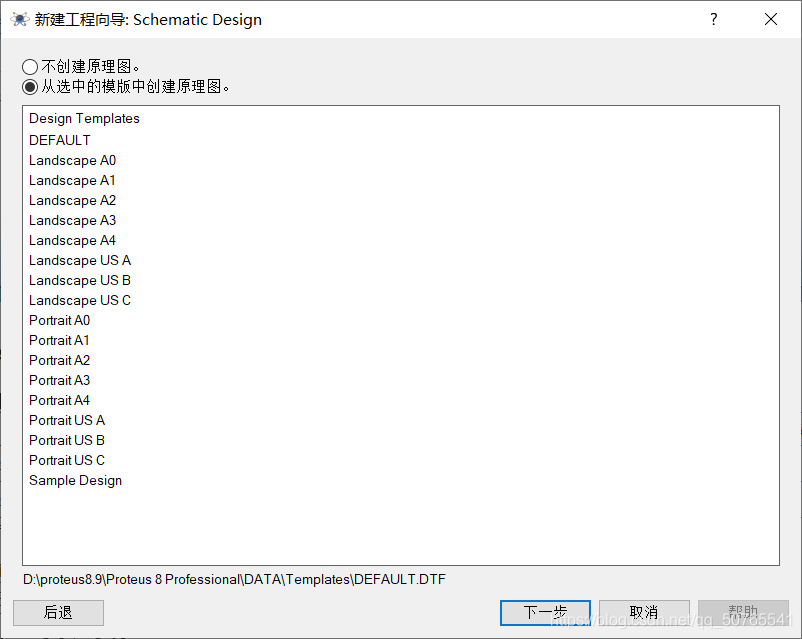

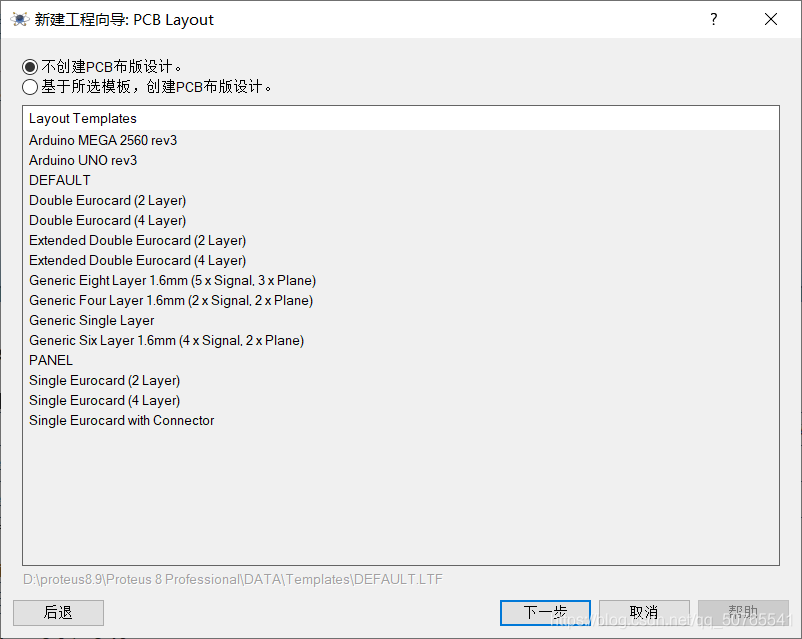

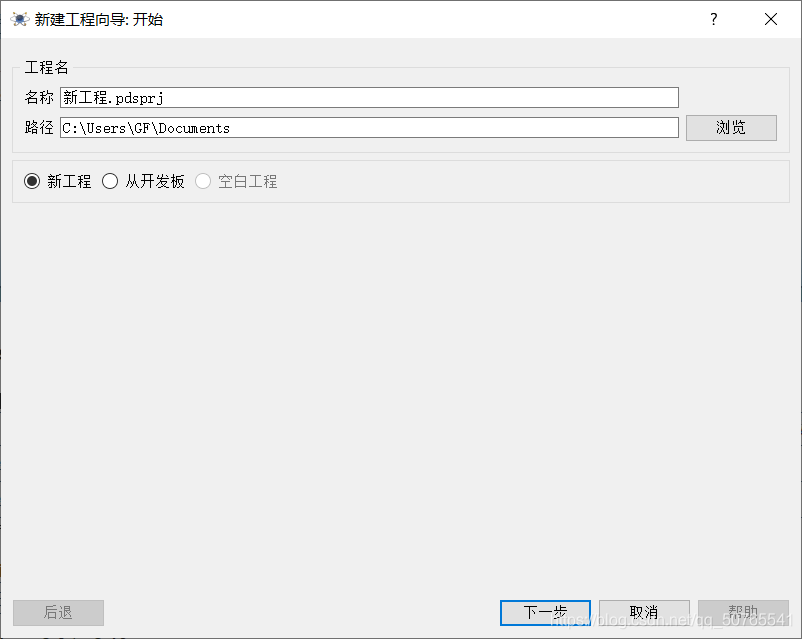

1、創建新工程
（檔案名和路徑自己設定）
在這里插入圖片描述在這里插入圖片描述在這里插入圖片描述

這里的配置如下，controller根據自己用的芯片選擇
在這里插入圖片描述

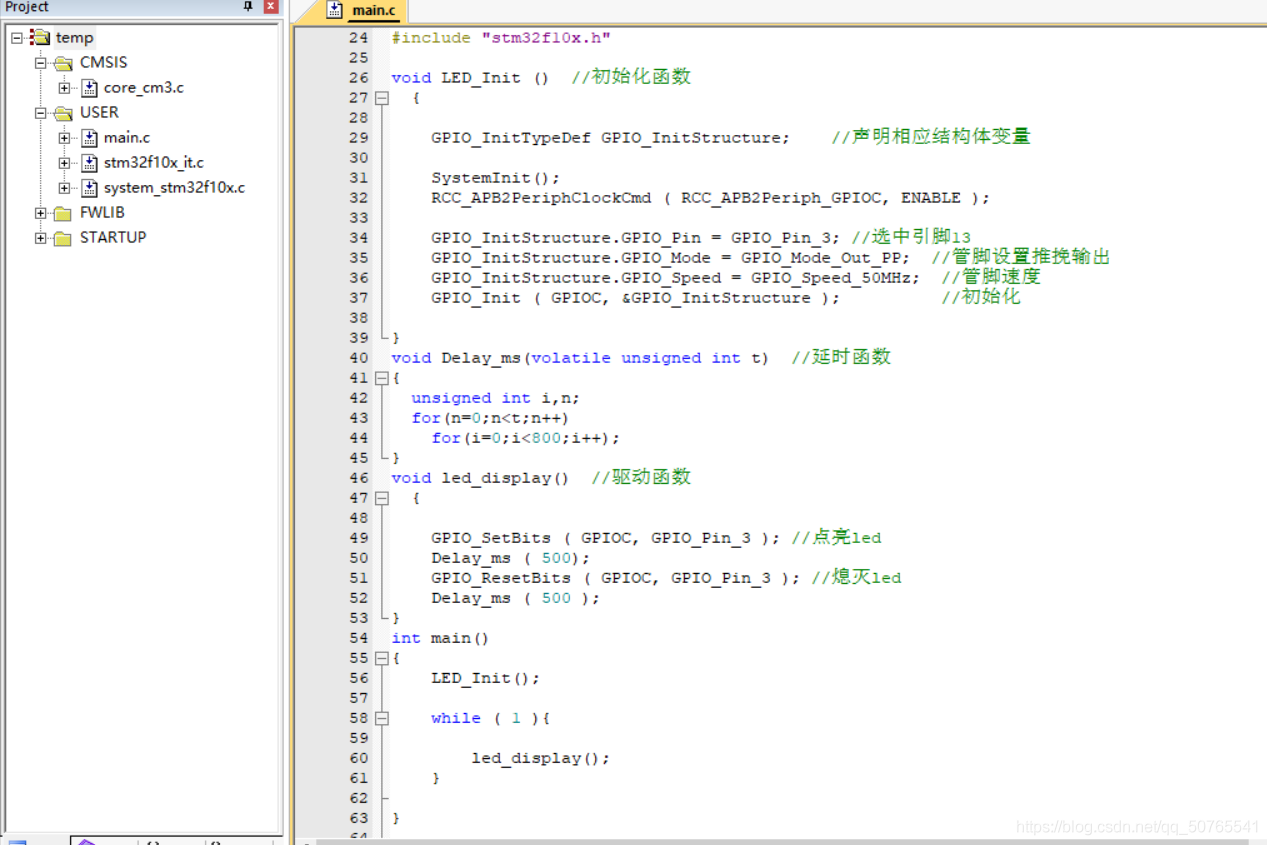

2、在keil中寫一個程式
這個程式的功能為：讓一個LED燈持續回圈亮滅
在這里插入圖片描述
代碼的話，，自己動手豐衣足食?
此程式比較簡單，讀者可以根據注釋參照模板自己寫出實作更多功能的代碼

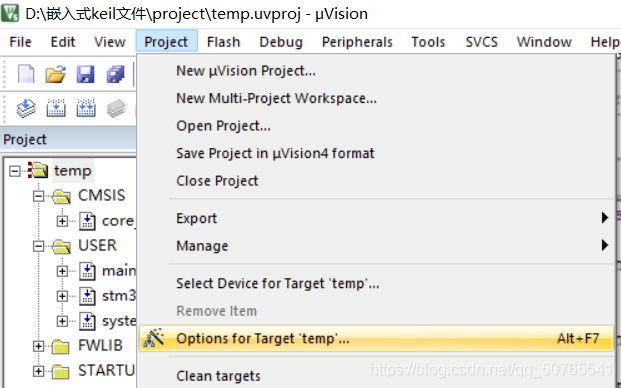

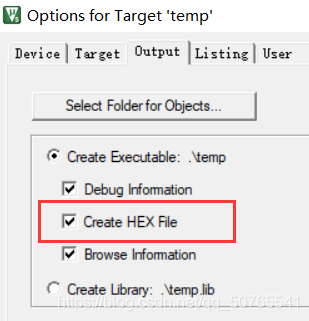

3、創建hex檔案
在這里插入圖片描述 在這里插入圖片描述

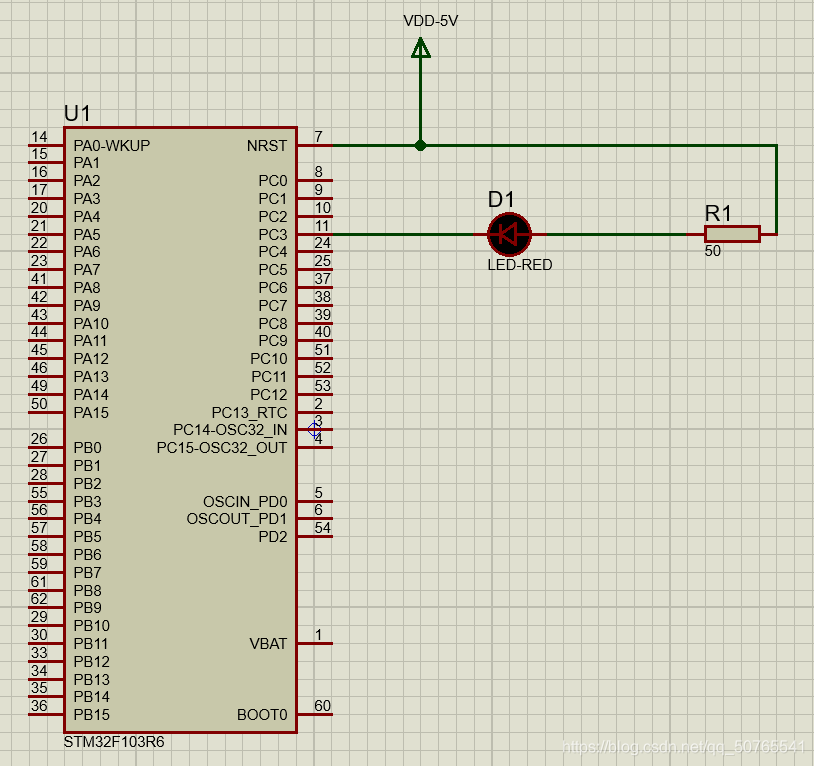

4、繪制原理圖
keil中代碼已設定C口3腳為輸出
在這里插入圖片描述

附一個關于任意電源實作的鏈接，電路仿真開始可能會出現一些關于電源的錯誤，可能會用到：
http://blog.sina.com.cn/s/blog_574d08530100iixe.html

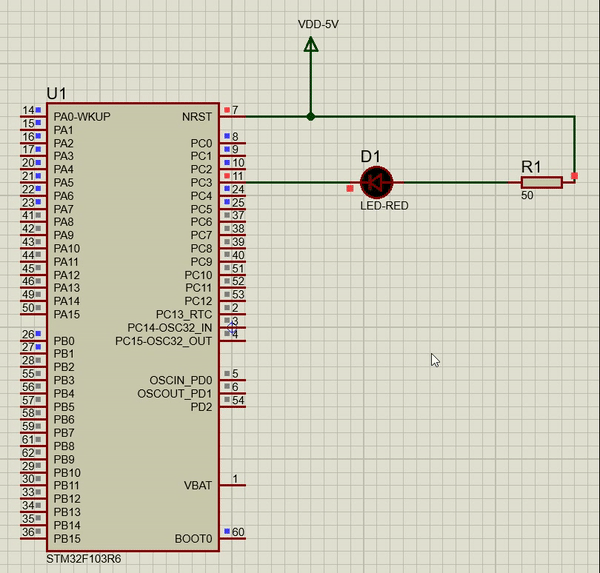

運行結果
在這里插入圖片描述
