Proteus8.9仿真運行stm32流水燈程式
- 一、 創建工程
- 二、 配置實驗所需原件
- 三、 撰寫流水燈程式
- 四、 配置芯片
- 五、 實驗結果
- 六、 總結
- 七、 參考資料
摘要：采用Proteus仿真軟體進行虛擬單片機實驗，具有比較明顯的優勢，如涉及到的實驗實習內容豐富全面、硬體資源投入少、使用者可自行實驗、實驗程序中損耗小、與工程實踐最為接近等，
關鍵字：proteus8.9，stm32
環境：proteus8.9，Keil5
一、 創建工程
注意：打開該軟體要以管理員身份運行，并且工程目錄中不要出現中文名字，否則將會報錯，

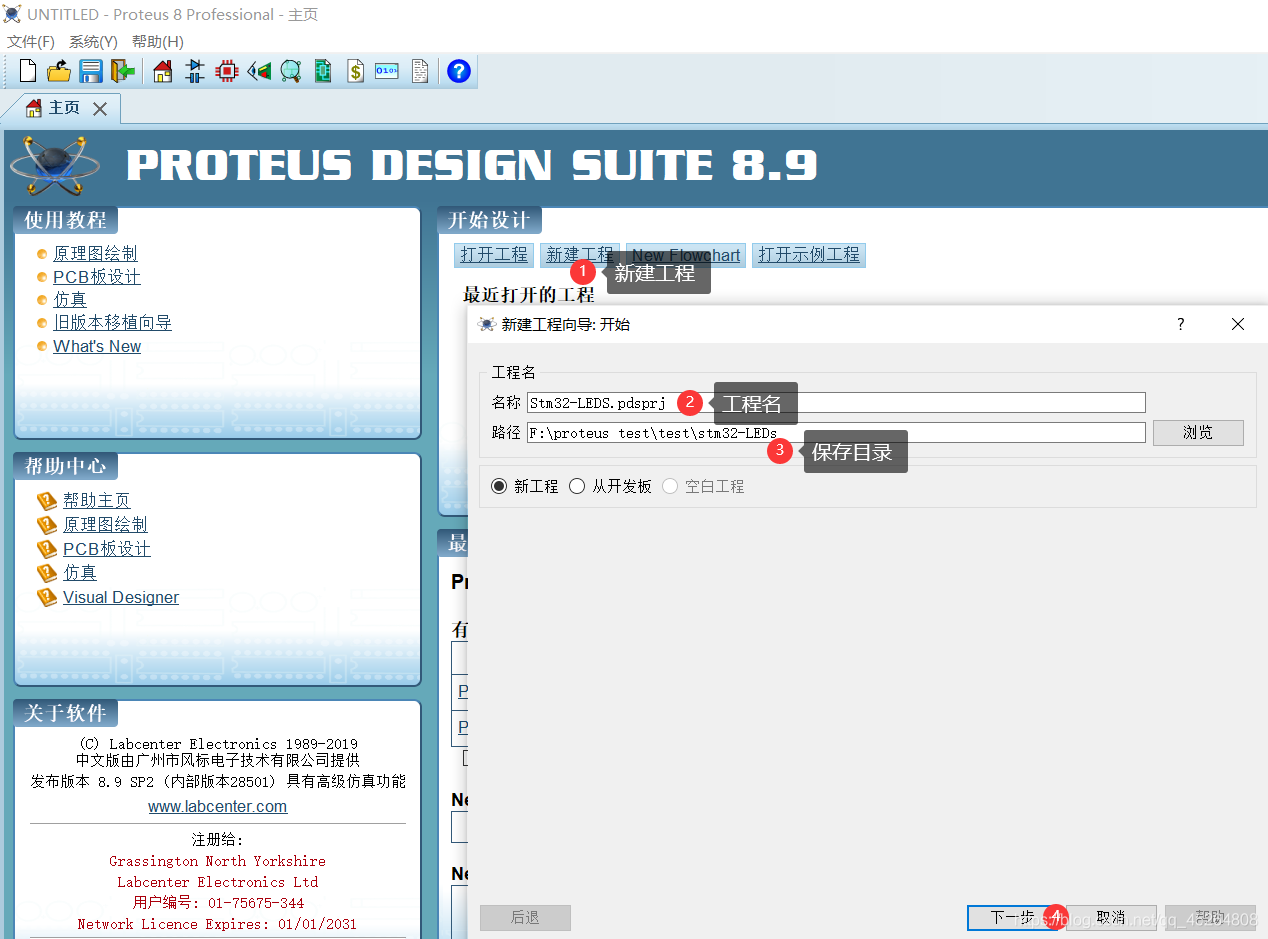

- 打開Proteus 8.9并新建工程

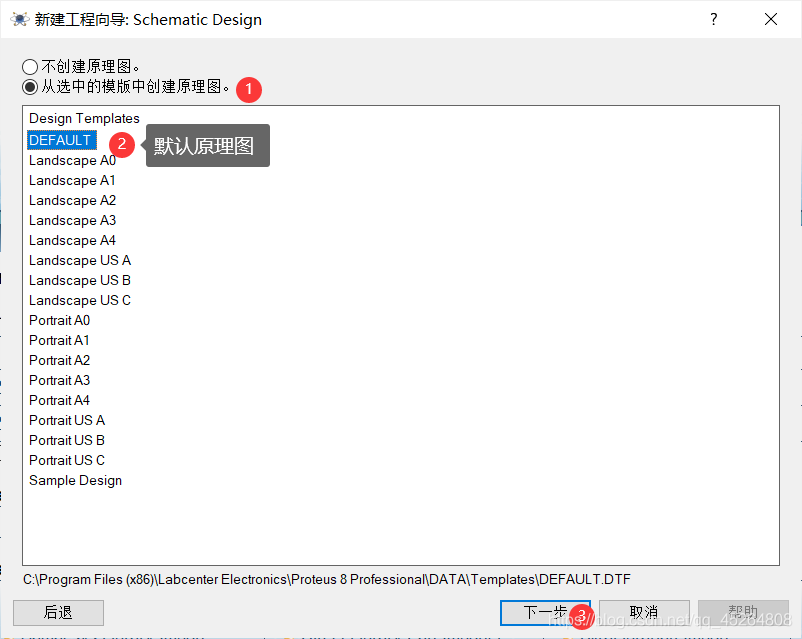

- 創建原理圖

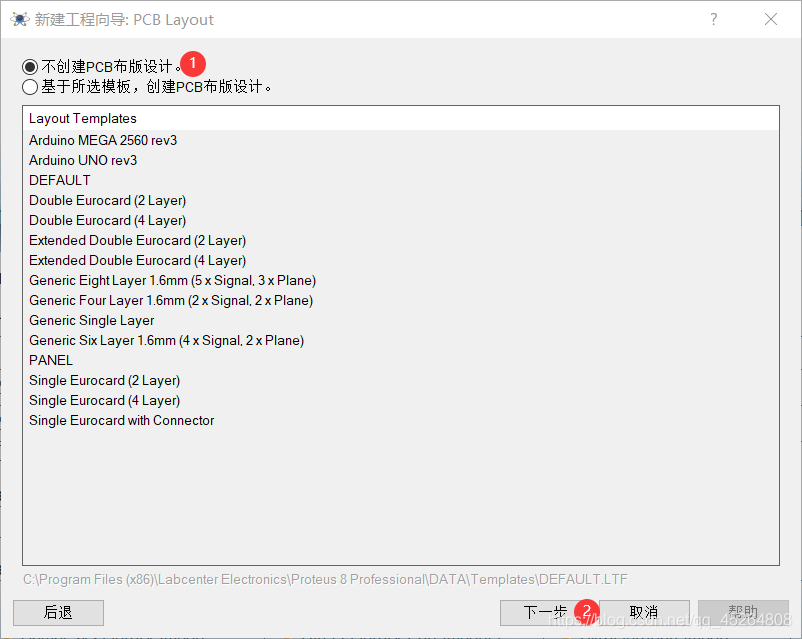

- 布板設計
這里選擇不創建

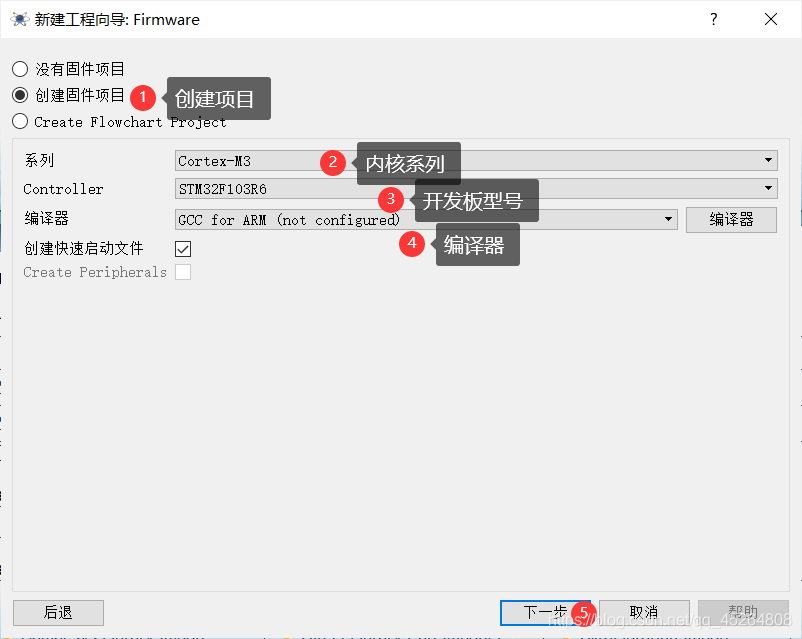

- 創建韌體專案

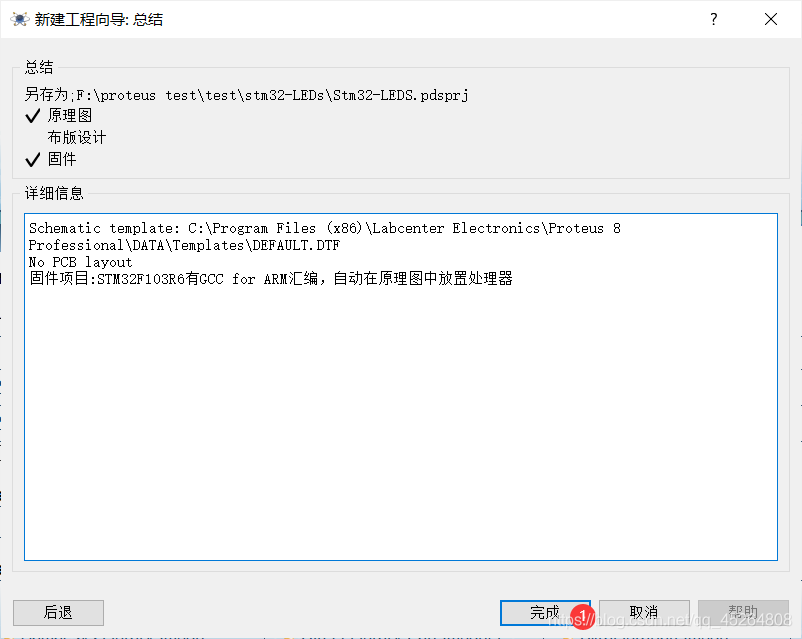

如果要進行寫入開發板的話，這里的開發板型號就要與自己的開發板對應， - 完成創建工程
二、 配置實驗所需原件
此次的仿真實驗是STM32流水燈，所以需要以下元件：
STM32F103，LED，RESISTOR（電阻），Power(電源)
但我在添加庫是報了以下錯誤：
網上查閱資料得知需要管理員運行程式，

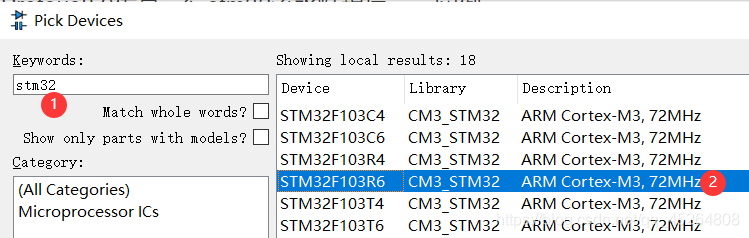

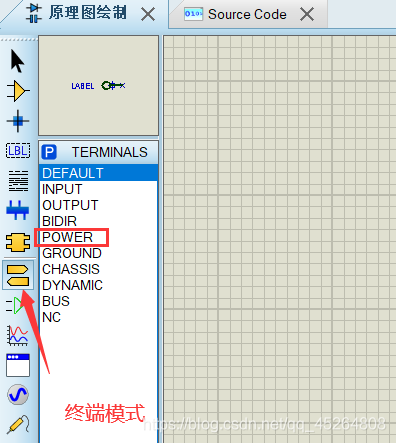

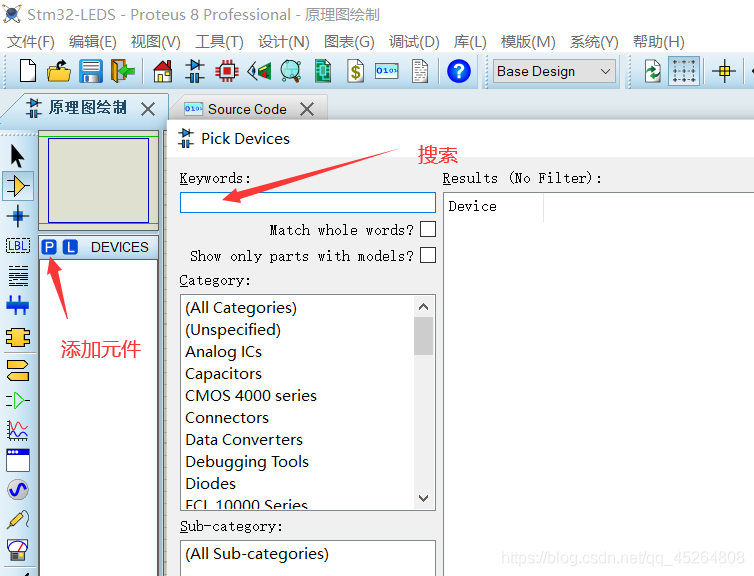

1.添加所需要的元件

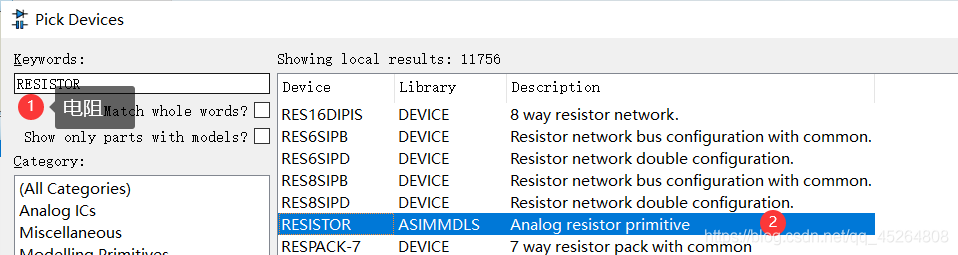

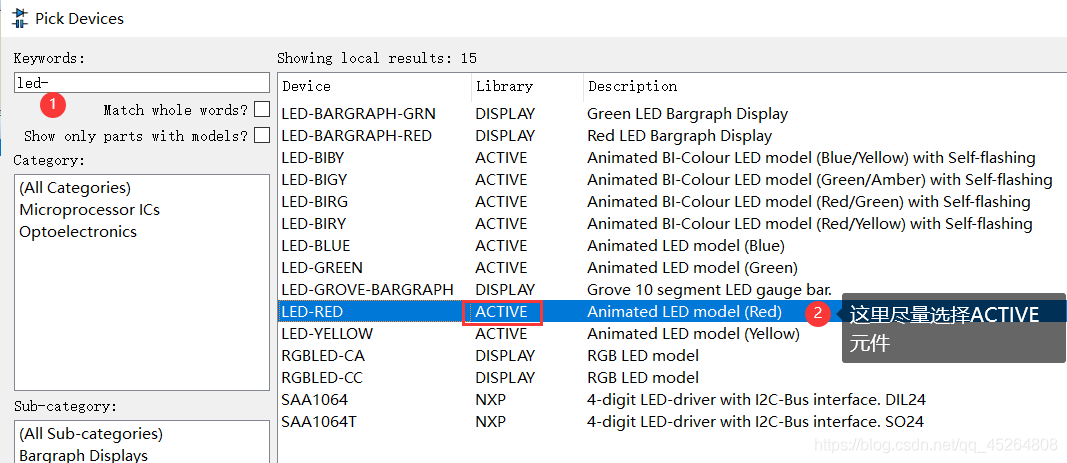

這里選擇合適的元件雙擊滑鼠左鍵進行添加，

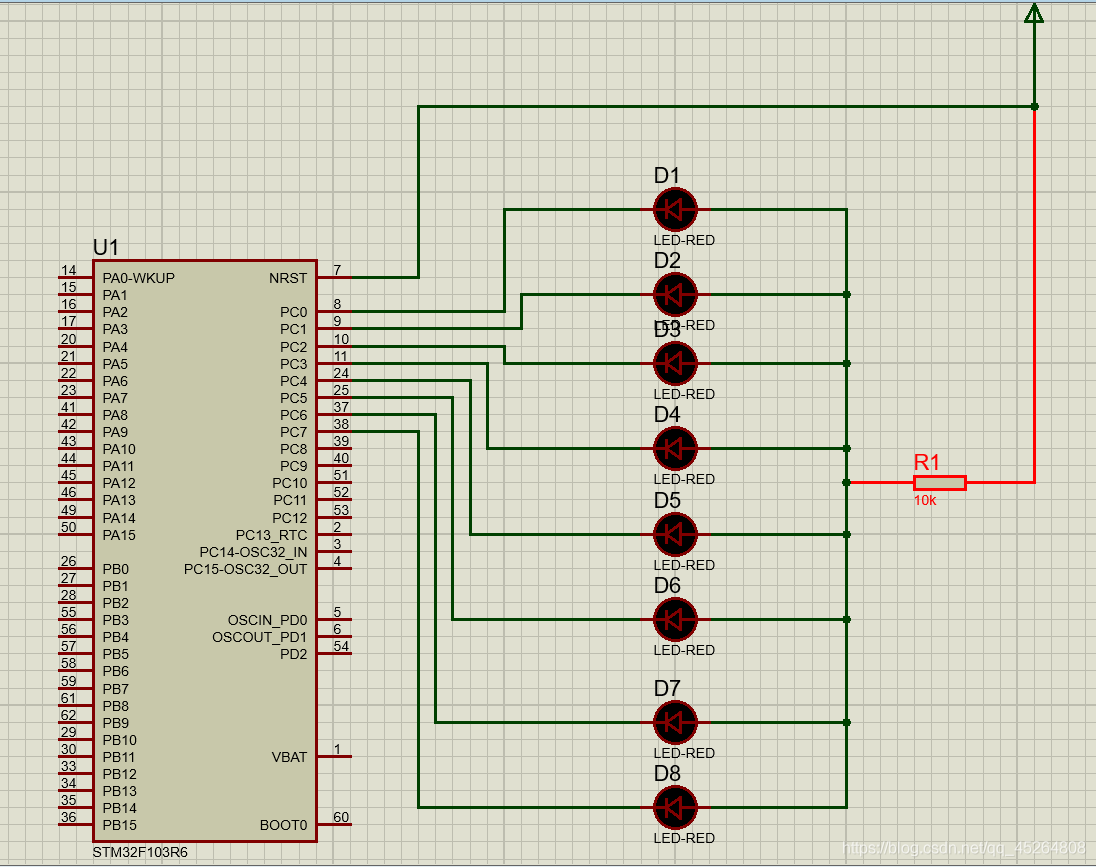

2.連接電路

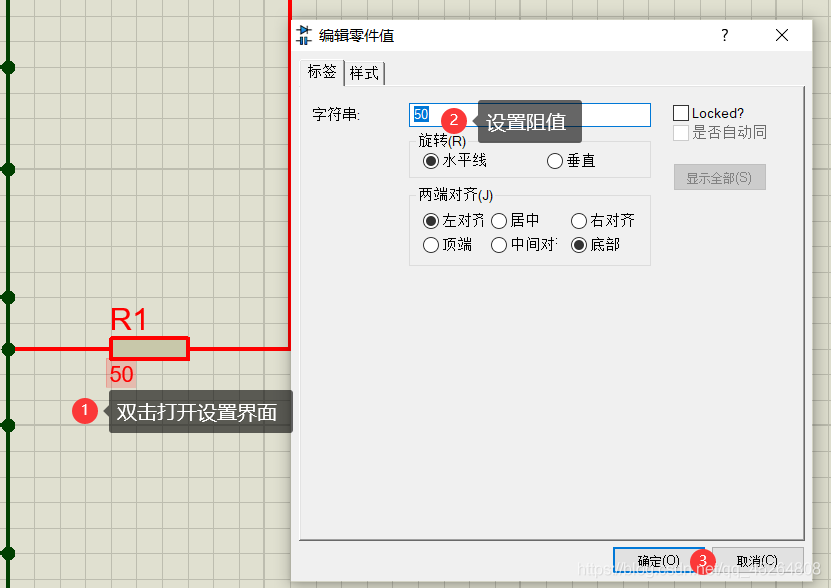

這里需要注意電阻的默認阻值是10k，電阻太大會導致LED不發光，所以進行更改50，
三、 撰寫流水燈程式

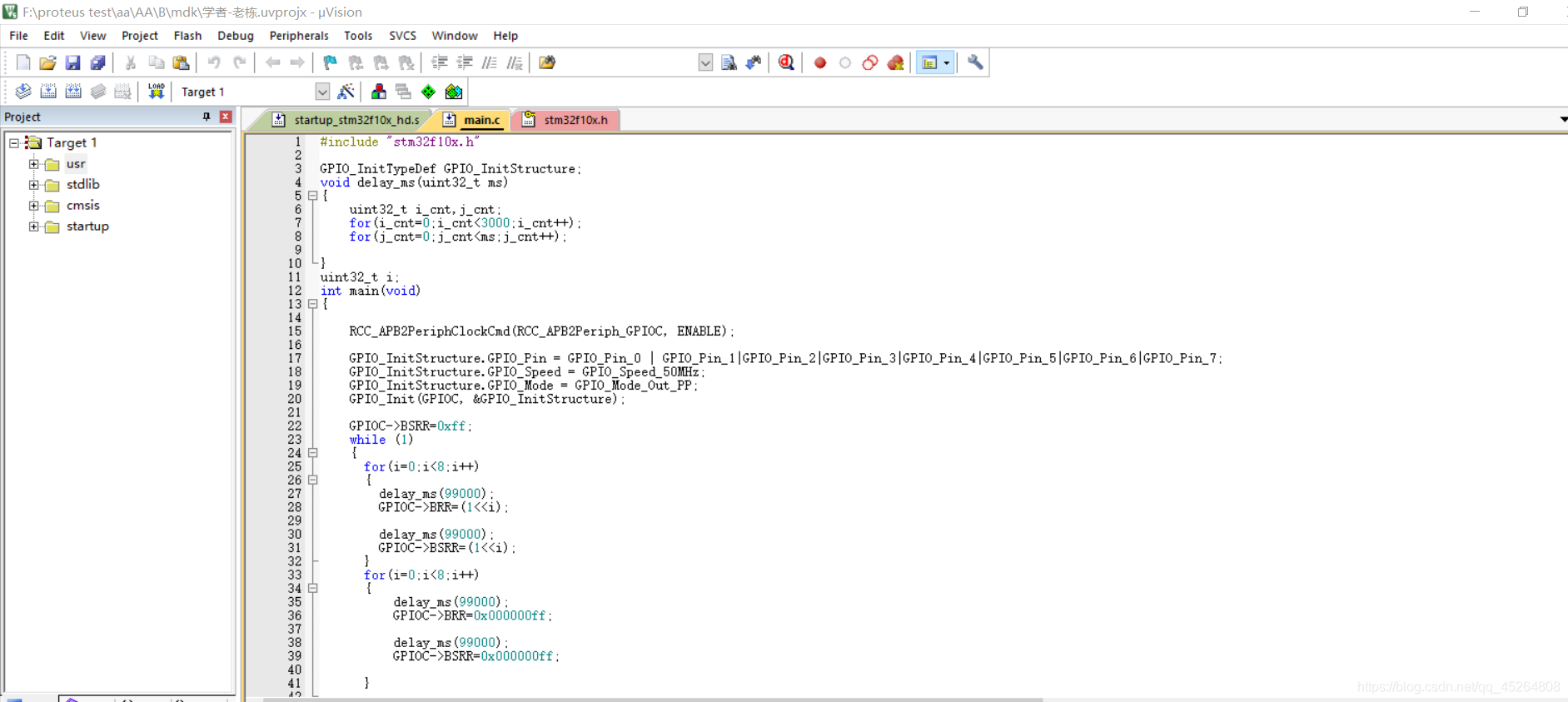

撰寫流水燈程式主要在Keil5中編譯并生成hex檔案
這里的Keil檔案用了Proteus仿真STM32流水燈實驗例程、詳細步驟的檔案內容，大家可以去自行下載學習，但此次實體是進行初步了解Proteus進行仿真實驗，所以這里不做重點介紹Keil5，感興趣的讀者可以系統的學習一下Keil5自己撰寫STM32流水燈程式和HEX檔案，
四、 配置芯片

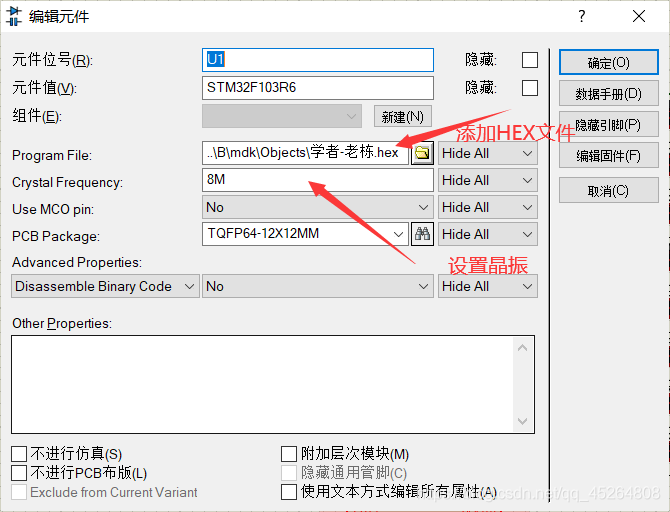

將HEX檔案添加至芯片并設定晶振8MHZ

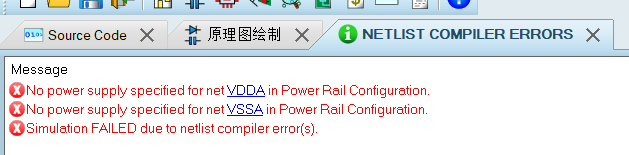

此時直接點擊Proteus仿真會報以下錯誤：
這里解決方案如下：

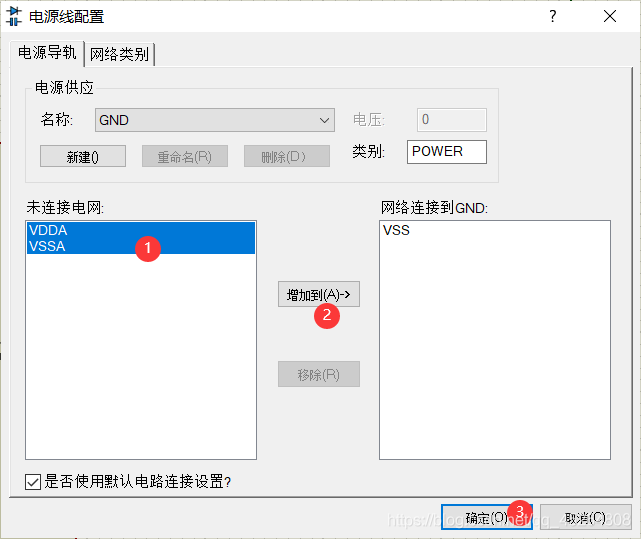

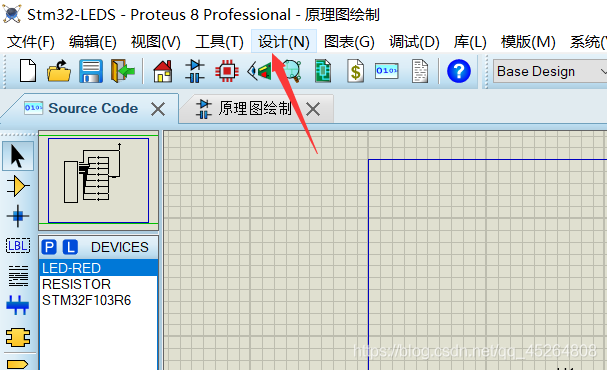

點擊設計>配置供電網>添加VDDA、VSSA至電路網路即可解決問題，

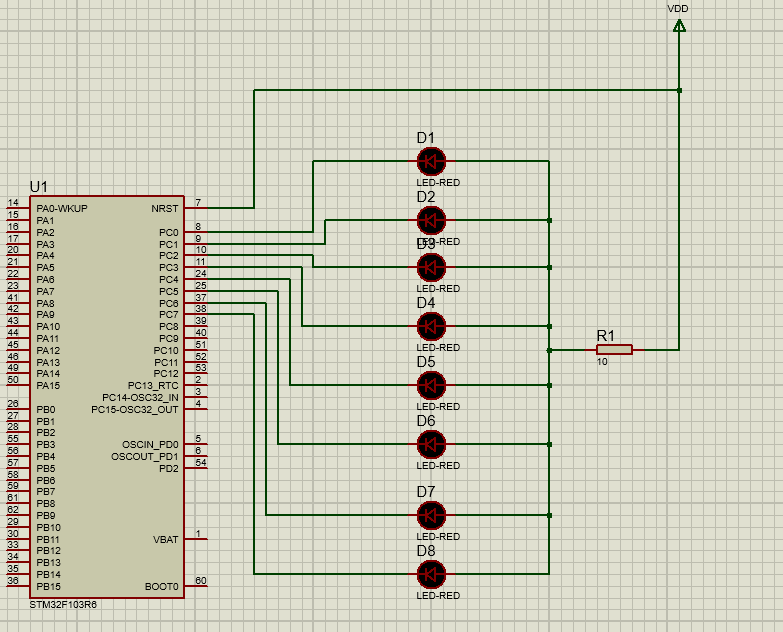

五、 實驗結果
好了，這就是STM32的流水燈實驗結果，
溫馨提示：大家可選擇黃色LED效果更明顯一點，其他的閃爍模式以及延時時間都可以自己在Keil5中自己設定，
六、 總結
通過此次學習，我基本掌握了Proteus的基本使用方法，也開始重視起仿真實驗的重要性，可以幫助我們進一步的驗證程式的正確性和設計仿真電路，并極大的提高平時日常嵌入式仿真電路的設計效率和代碼檢錯能力，且通過仿真實驗可以有效的提前發現問題改正問題，極大的降低了啥訓開發版的概率，
七、 參考資料
1.Proteus仿真STM32流水燈實驗例程、詳細步驟
