1、電路原理圖繪制

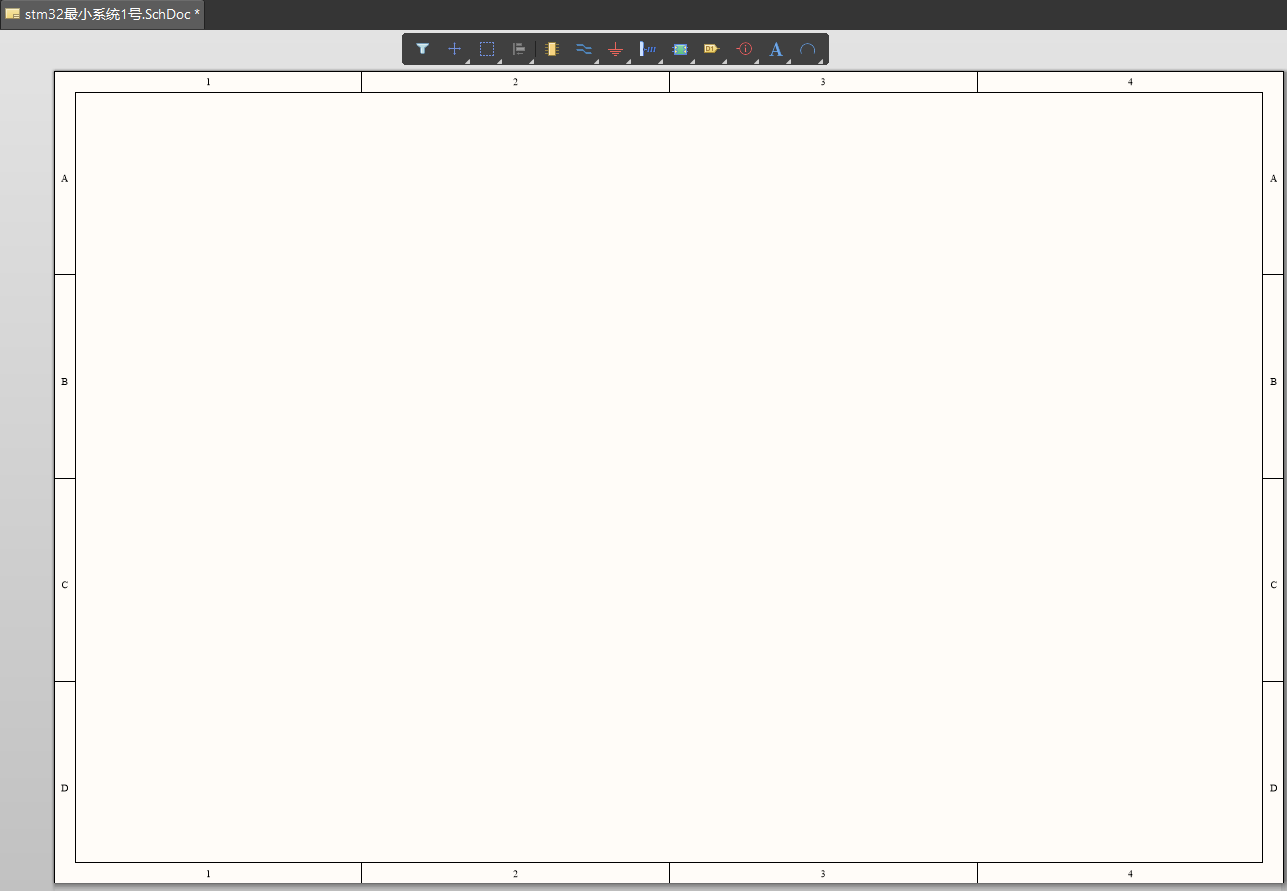

新建一個工程,在新工程下新建一個電路原理圖

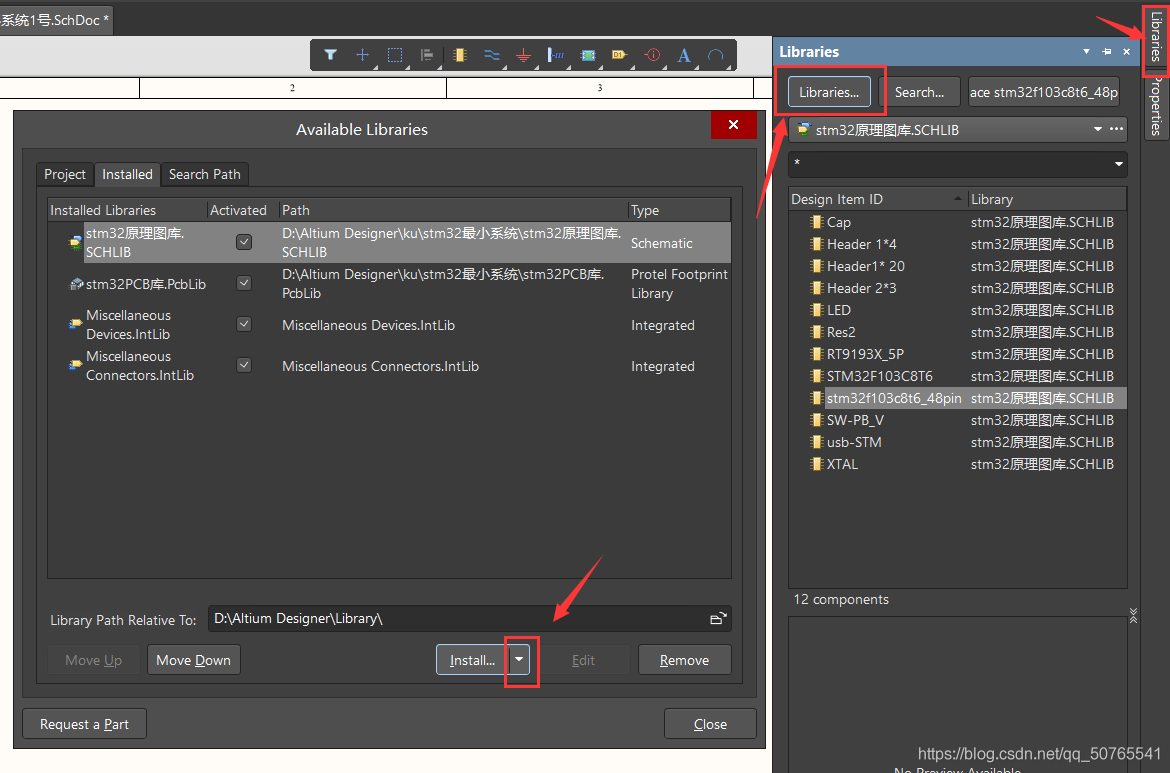

新的AD沒有什么可用的庫,可以自己網上下載,然后添加進AD

也可以自己創建庫

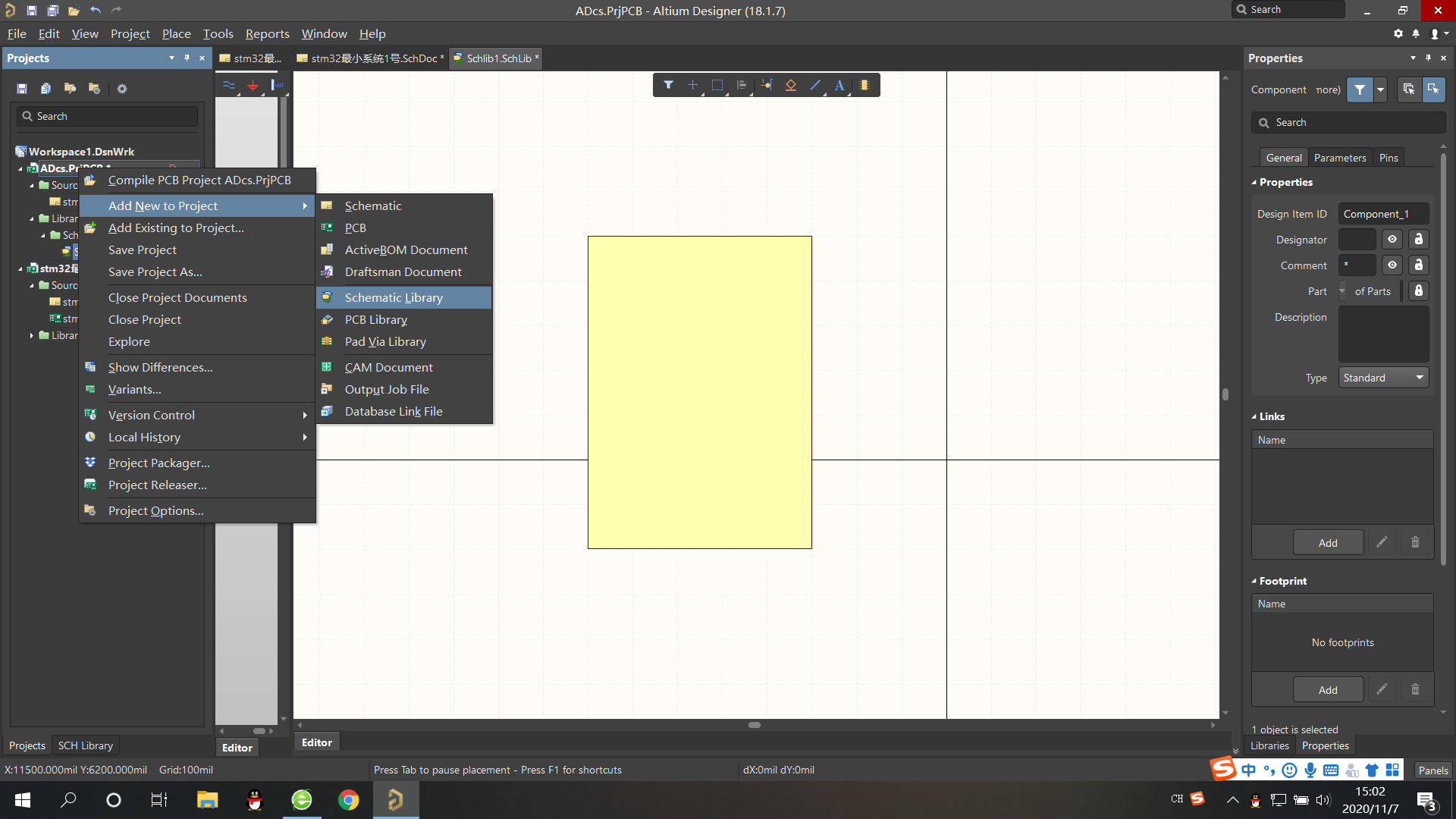

右擊工程,在新建串列里面選擇schematic library

在空白處右擊,選擇place,放置想要的形狀

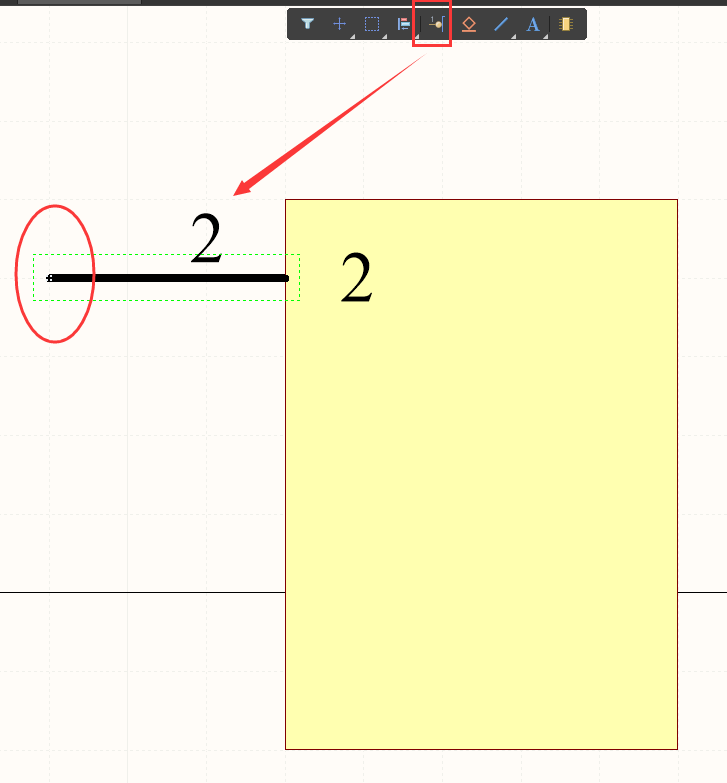

點方框處放置引腳,如下所示,圓圈處的四個白點要朝外

對引腳進行注名,雙擊進行改名

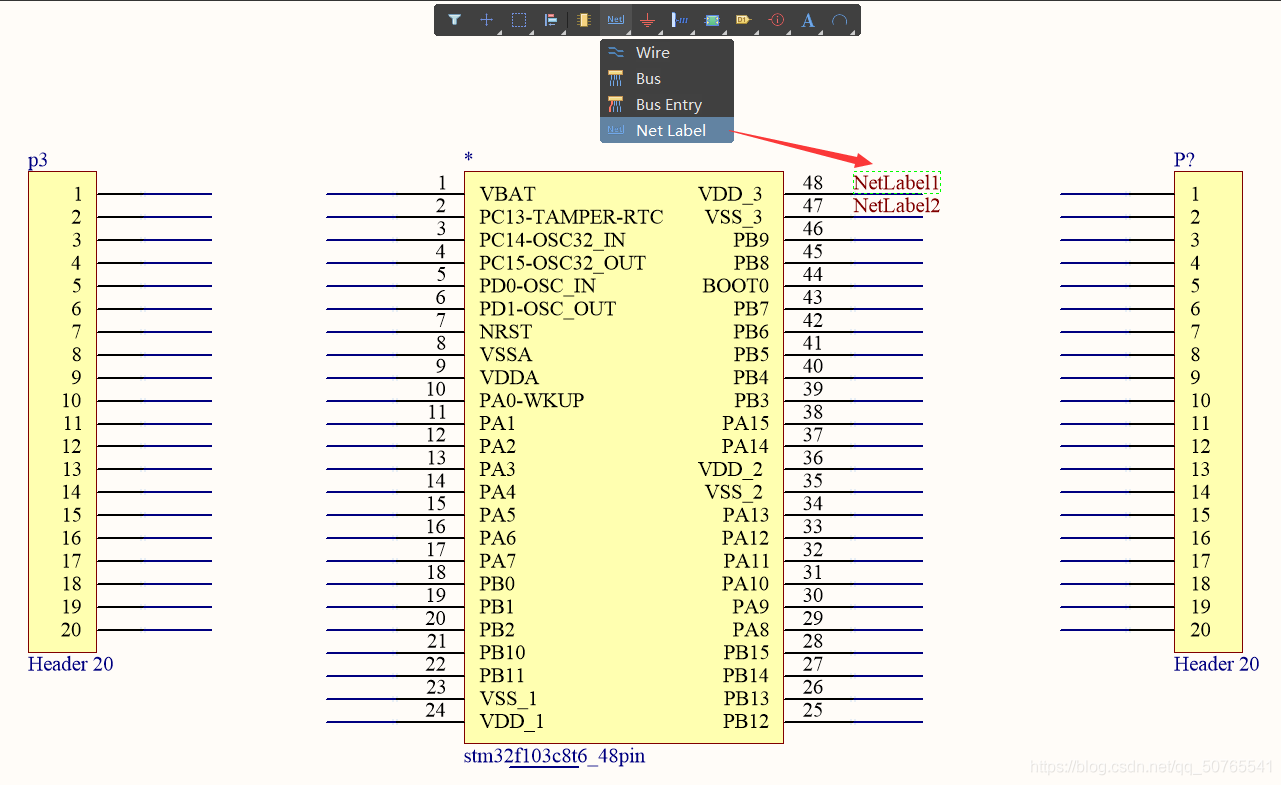

電路連線完畢后

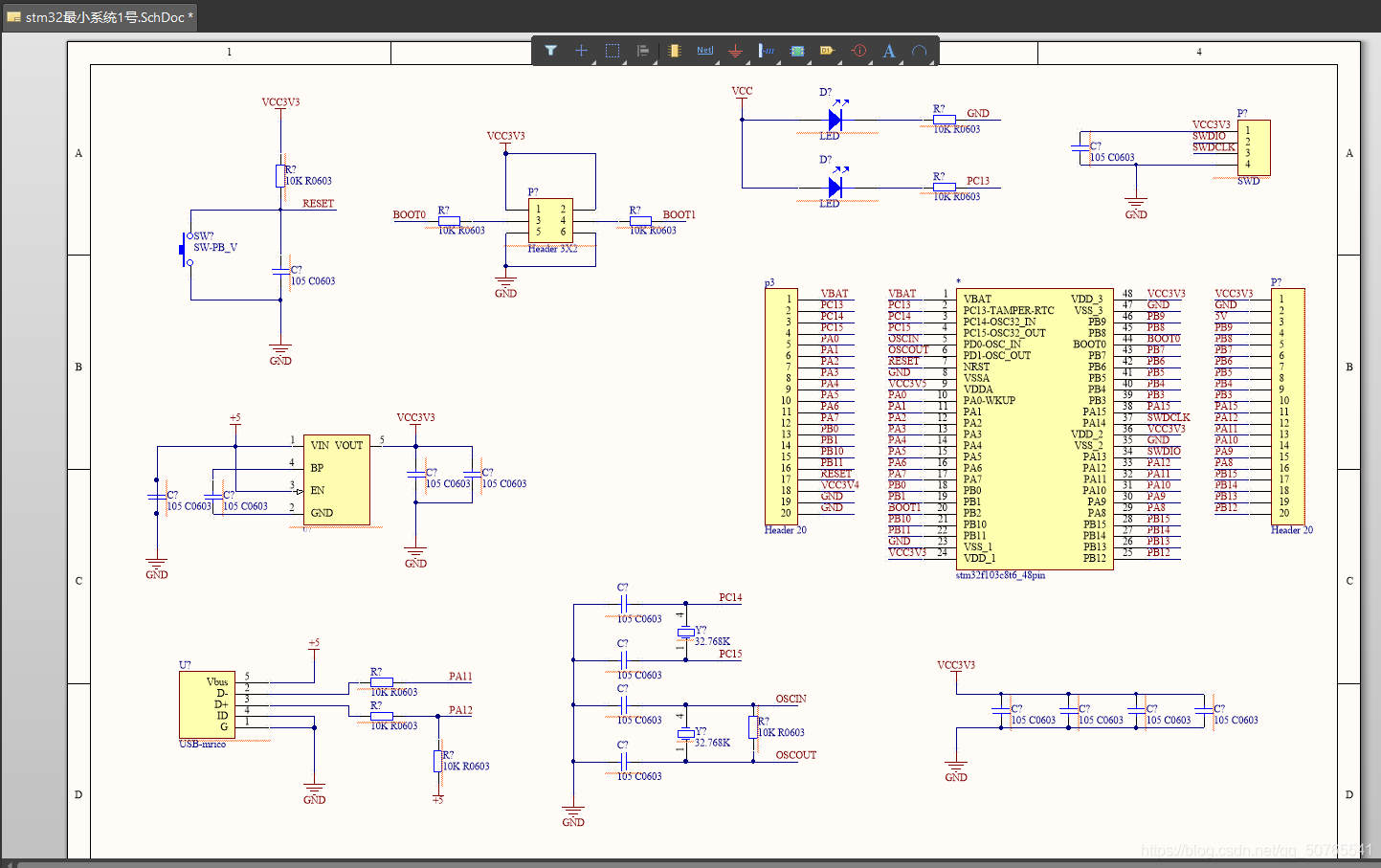

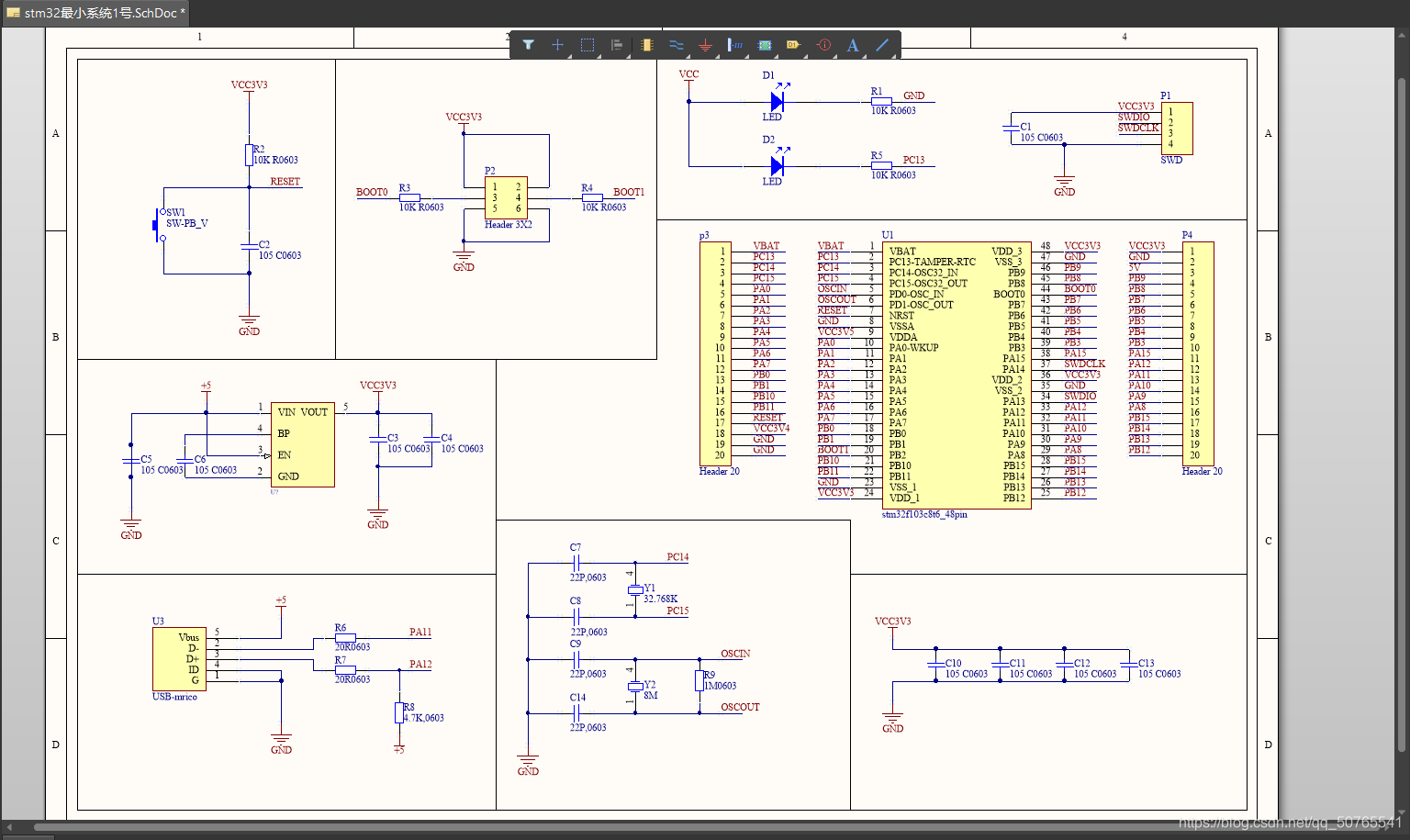

修改各元件的名稱,電路原理圖如下

封裝

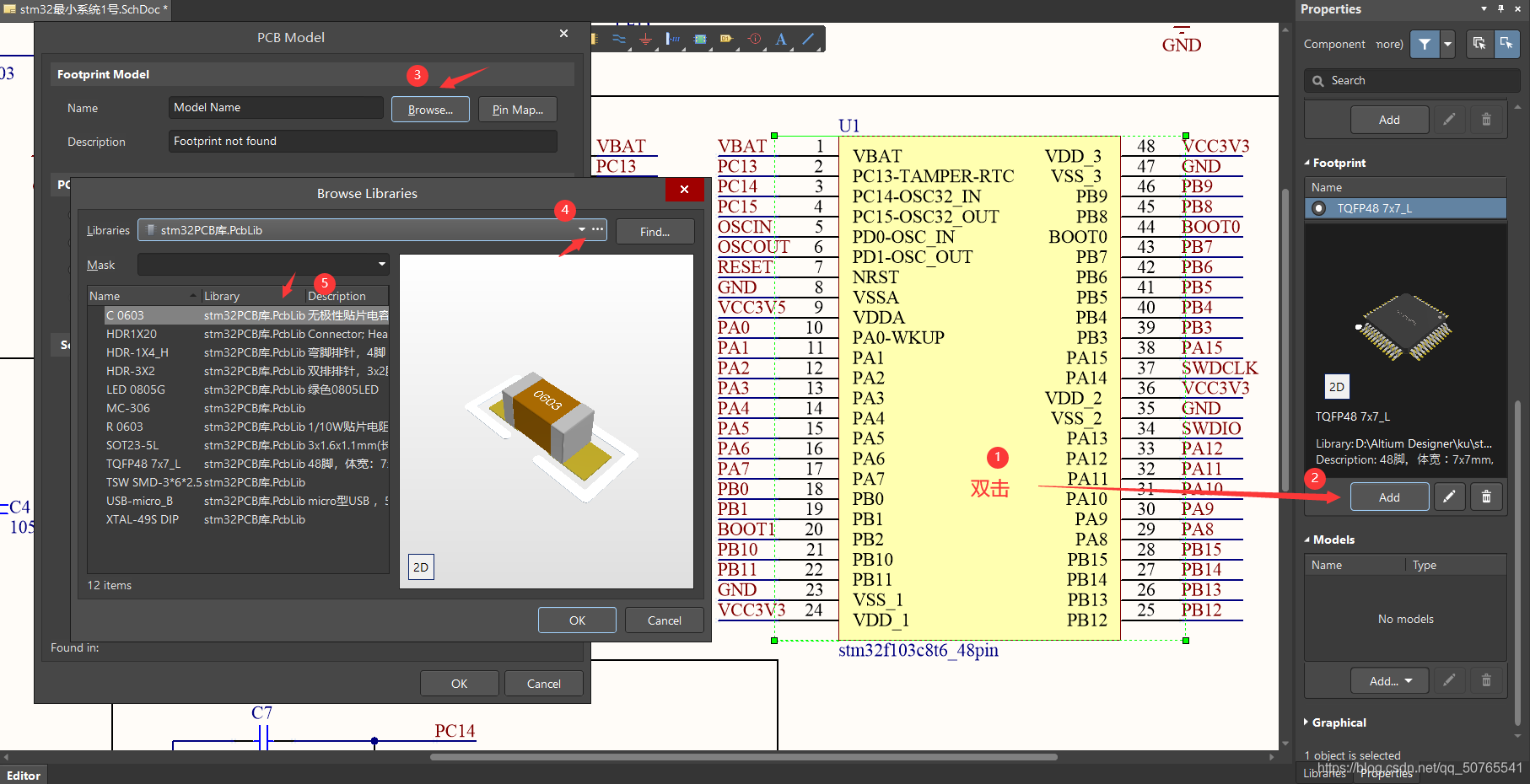

雙擊元件,步驟如下

2、PCB原理圖繪制
以后再寫
- 更詳細的繪制細節可以去小破站學習:Altium Designer速成
