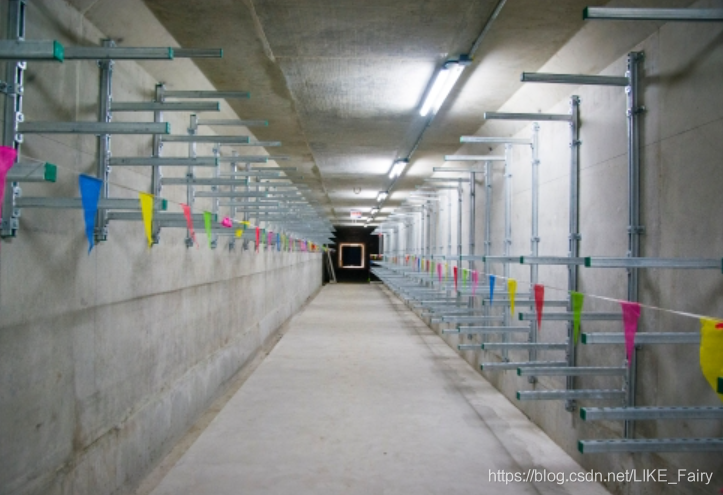

專案：甌江口地下綜合管廊

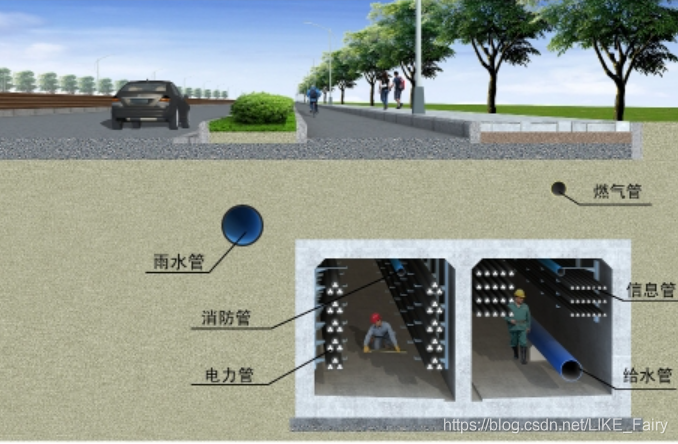

甌江口新區一期市政綜合管廊工程是溫州地區率先實施的地下管廊工程，也是目前溫州規模最大的市政綜合管廊，建設里程總計達13公里，“管廊工程采用PPP模式進行施工建設，新區的綜合管廊覆寫范圍廣，管廊內敷設有高低壓電纜，綜合管線（電信、移動、聯通、廣電）及給水等眾多管道，” 地下綜合管廊工程無疑將成為這座新城未來的“主動脈“，包括結構、排水、消防給水、暖通、電氣、自控、火災報警、控制中心、給水管線等工程，
現在講一講火災報警系統的光纖聯網問題…

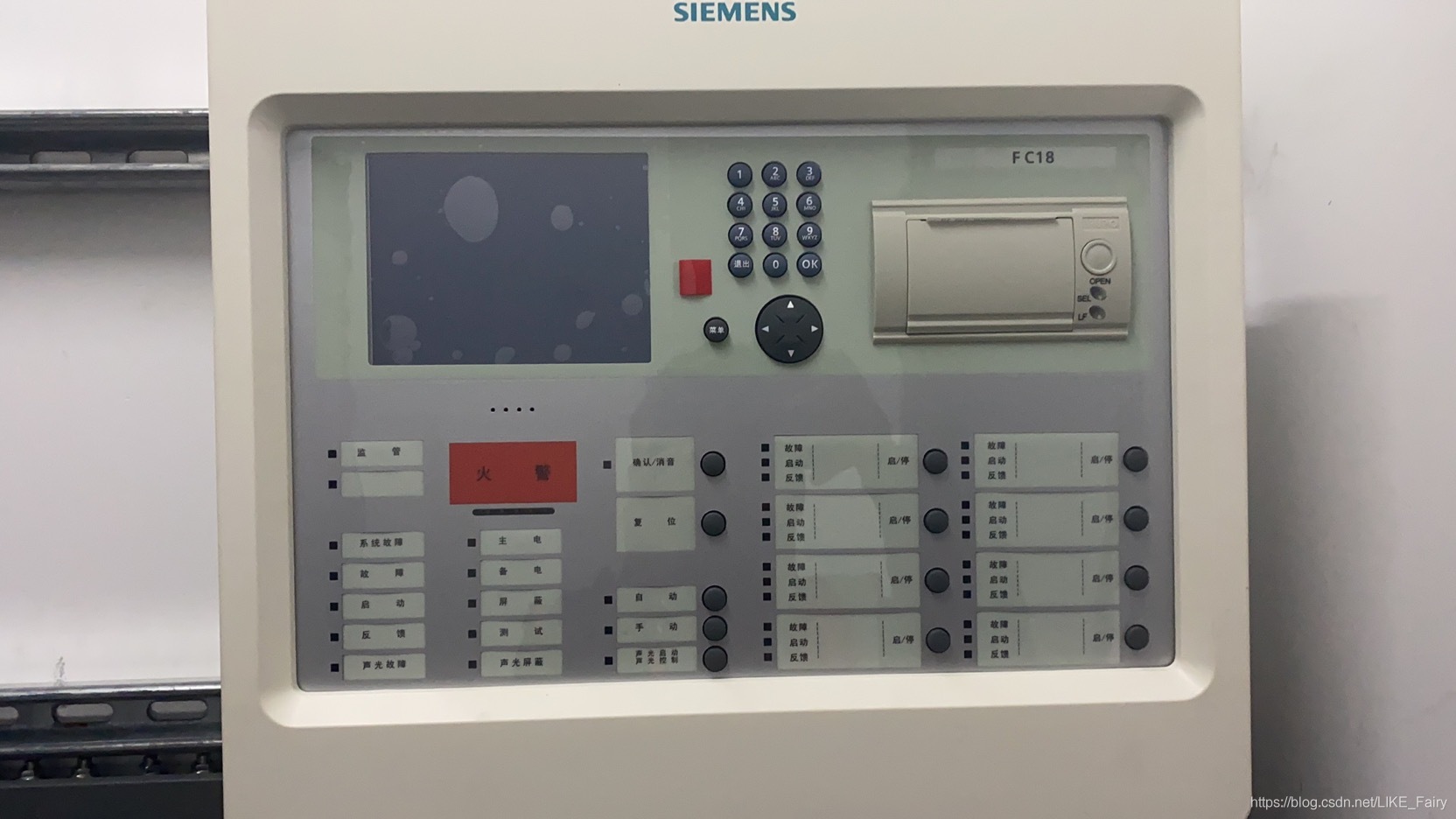

消防主機型號：SIEMENS FC18

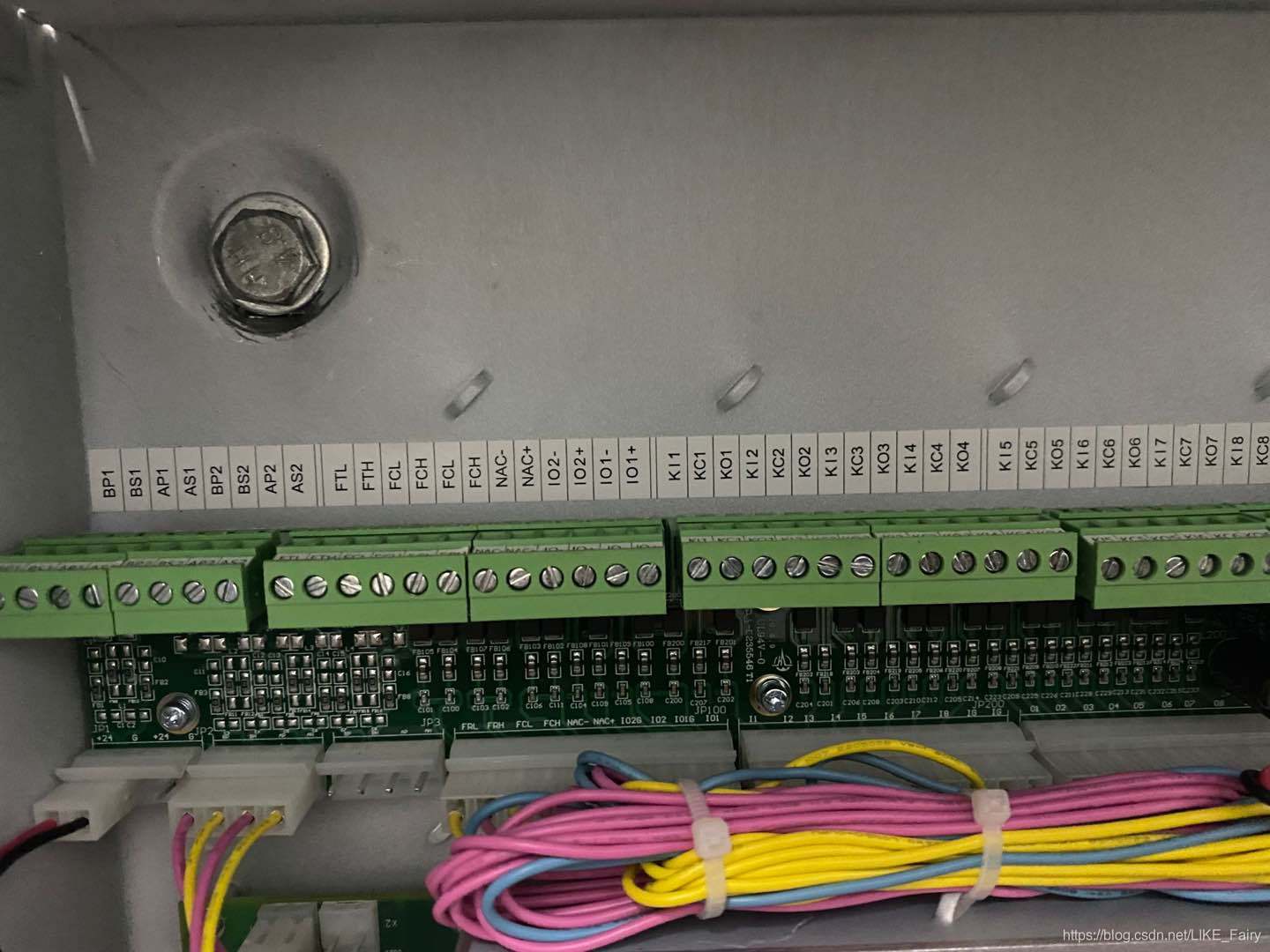

備注：我們看到西門子消防主機有FCL,FCH,FCL,FCH兩組，但是他們是并的一路CAN口，并不是有2路CAN通道，

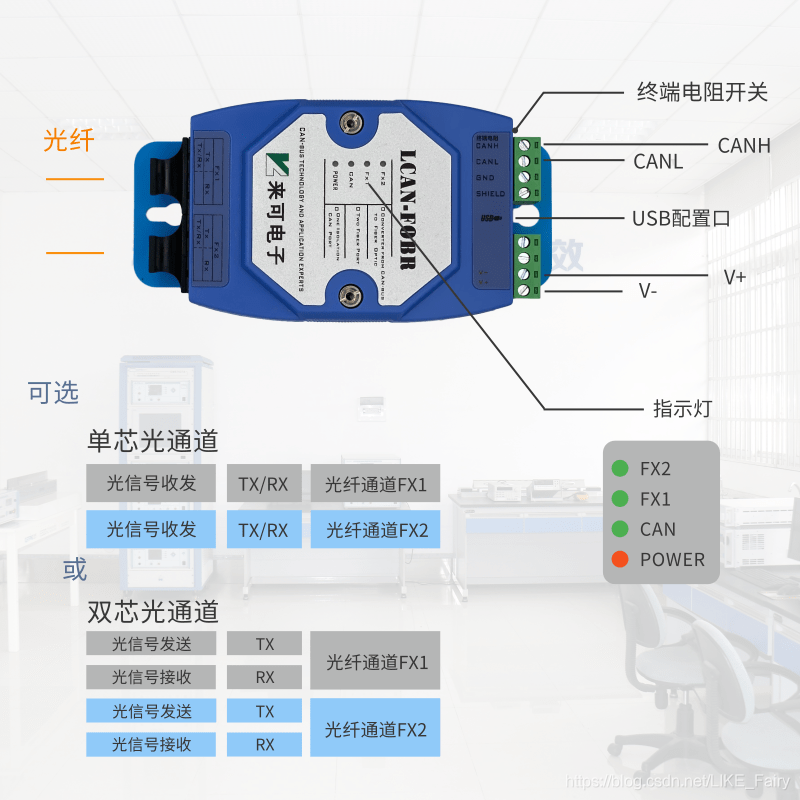

CAN光端機

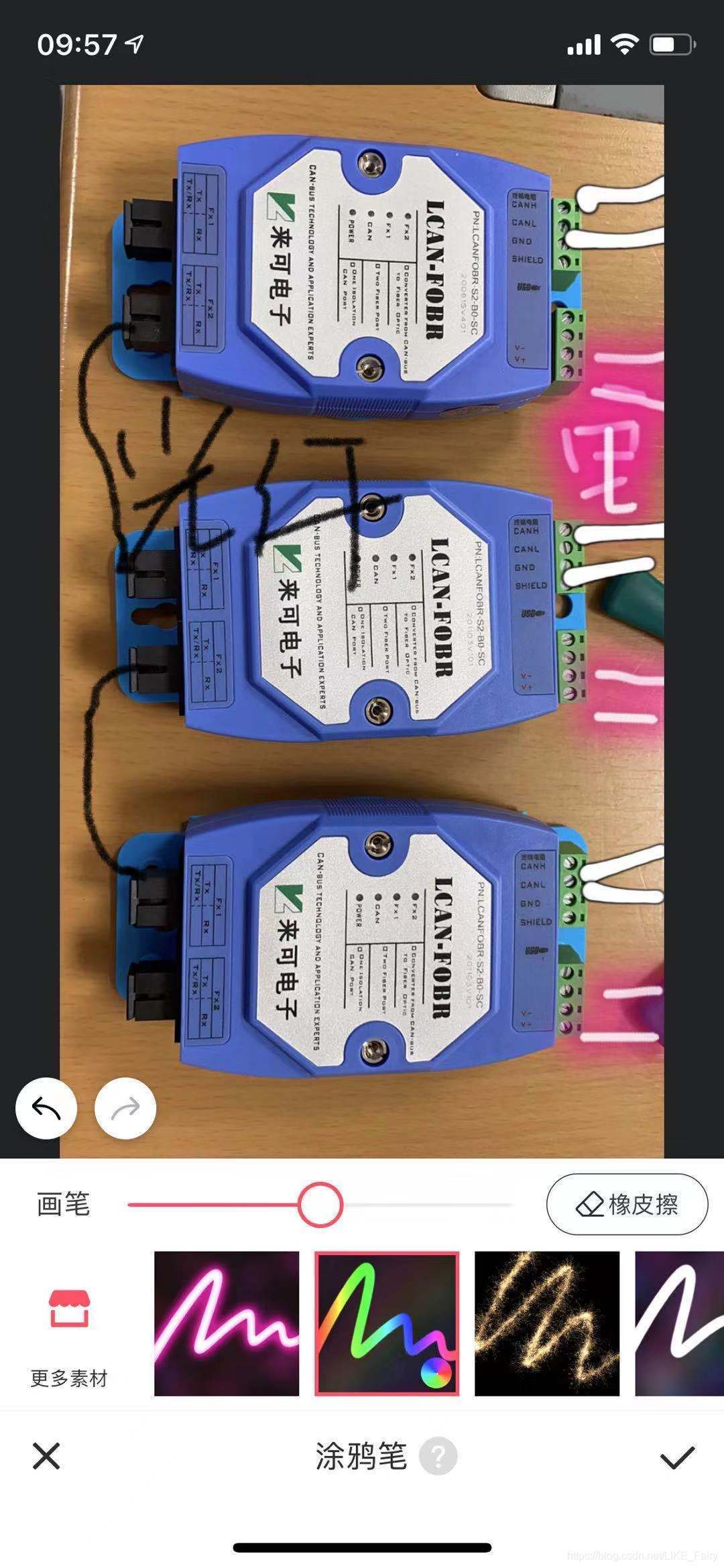

簡單聯網圖，
a.黑色線是光纖，如下圖相聯
b.白色線接西門子消防主機任意一組FCL,FCH ，注意CANH接FCH; CANL接FCL.
c. 粉色線接西門子消防主機的任意一組24V電源，注意V+和V-

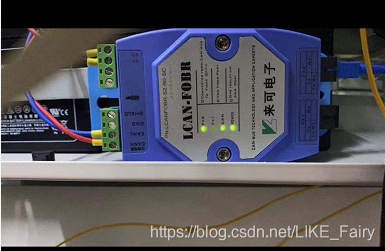

聯完后的圖如下：
當4個燈全部亮綠燈時，消防主機就會聯動了，
在這里：特別感謝一下躍閣的許工，他精湛的實戰技術，
讓西門子的服務更上一層樓，許工暖心地說，因為光纖線有多的，給主機還拉了一個環網，這就相當與給西門子主機聯網做了一個備份，使主機聯動+1.
總結：只需要一芯光纖就可以聯網，減少了多光纖聯網的復雜性，
