ESP8266學習筆記之：使用AT命令操作ESP8266的低功耗模式
- 寫在前面
- 正式開始
- 與電源與功耗有關的資訊
- 官方資料問答參考地址
寫在前面
ESP8266的確提供了低功耗模式，但是根據韌體不同，指令和支持的指令有所差異，在這里列舉一下，另外，上一些有關資訊和官方資料，供大家參考，
正式開始

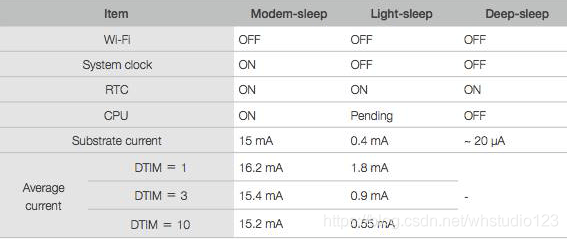

先上一張表，看下三種休眠模式的區別于關系
一.使用AT+SLEEP進入禁用休眠/Modem-sleep/Light-sleep模式
注意！sleep只在單STA模式下生效，默認作業在modem-sleep模式，
AT+SLEEP=0/1/2
0為禁止休眠模式
1為light-sleep模式 功耗0.9mA
2為modem-sleep模式 功耗15mA
決議：
1、Modem-sleep 僅在 Station 模式下，連接路由器后生效， ESP8266 通過 Wi-Fi 的 DTIM Beacon 機制與路由器保持連接，在 Modem-sleep 模式下， ESP8266 會在兩次 DTIM Beacon 間隔時間內，關閉 Wi-Fi 模塊電路，達到省電效果，在下次 Beacon 到來前自動喚醒，睡眠時間由路由器的 DTIM Beacon 時間決定，睡眠同時可以保持與路由器的 WiFi 連接，
2.Light-sleep 的作業模式與 Modem-sleep 相似，不同的是，除了關閉 Wi-Fi 模塊電路以外，在 Light-sleep 模式下，還會關閉時鐘并暫停內部 CPU，比 Modem-sleep 功耗更低，
在 Light-sleep 之前把處于輸出狀態的管腳改為輸入狀態，比如：MTDO、U0TXD、GPIO0，消除管腳上的漏電，可使 Light-sleep 的功耗更低，
值得注意的是：
在進入light-sleep模式后，MCU會長時間關閉，短時間啟動，所以想要繼續互動必須要持續發送AT+SLEEP=2或AT+SLEEP=0 直到模塊回應OK為止，

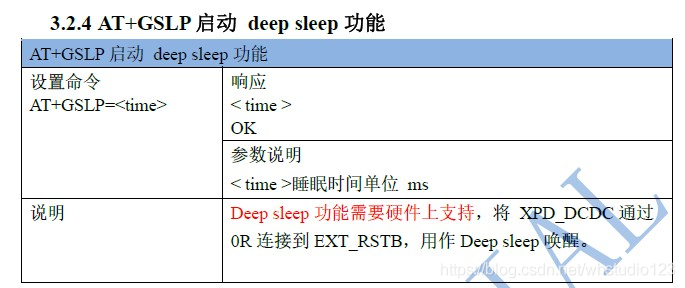

二.使用AT+GSLP進入Deep-sleep模式（需要硬體跳線支持）
Deep-sleep 模式：CPU 和大部分外設都會掉電，只有 RTC 存盤器和 RTC 外設處于作業狀態，Wi-Fi
連接資料存盤在 RTC 中，ULP 協處理器可以作業，
在這個模式下，wifi連接會斷開，路由器會找不到設備，再啟動后，模塊會馬上去連接路由器（這個連接會比冷啟動模塊會快，因為信道資訊等存在了RTC memory中了）
我手上的模塊應該是不支持這個功能，在設定之后，模塊就睡死了，大家使用的時候注意先測驗，
與電源與功耗有關的資訊
1.ESP8266 電壓電流需求？
ESP8266 的數字部分的電壓范圍是 1.8V ~ 3.3V,模擬部分的作業電壓是 3.0V ~ 3.6V，最低 2.7V，
模擬電源峰值 350 mA,數字電源峰值 200 mA，
注意：選擇的 SPI Flash 作業電壓也需要與 GPIO 的電壓匹配，CHIP_EN 還是作業在 3.0 - 3.6V，使用1.8V GPIO 控制時需要注意電平轉換，
2.設計 ESP8266 的供電時，需要注意哪些問題？
請注意如下幾點：1.如果是使用 LDO 變壓，請確保輸入電壓和輸出電壓要足夠大，2.電源軌去耦電容器必須接近 ESP8266 擺放，等效電阻要足夠低，3.ESP8266 不能直連 5V 電壓，4.如果是通過 DC-DC 給 ESP8266 供電，必要時要加上 LC 濾波電路，
3.ESP8266 上電時電流很大，是什么原因？
ESP8266 的 RF 和數字電路具有極高的集成度，上電后，RF 自校準會需要大電流，模擬部分電路最大的極限電路可能達到 500 mA；數字電路部分最大電流 達到 200 mA，一般的操作，平均電流在 100 mA 左右，因此，ESP8266 需要供電能達到 500 mA，能夠保證不會有瞬間壓降，
4.可以使用鋰電池或者 2 節 AA 紐扣電池直接給 ESP8266 供電嗎？
2 節 AA 紐扣電池可以給 ESP8266 供電，鋰電池放電時壓降比較大，不適合直接給 ESP8266 供電，ESP8266 的 RF 電路會受溫度及電壓浮動影響，不推薦不加任何校準的電源直接給 ESP8266 供電，推薦使用 DC-DC 或者 LDO 給 ESP8266 供電，
官方資料問答參考地址
http://wiki.ai-thinker.com/esp8266/faq
