設計目標：借鑒前輩編程者的經驗將簡單的配置文本轉化為3D場景，并根據組態檔在場景中加入圖片和可播放的視頻，最終形成可瀏覽的3D陳列室，
一、使用效果

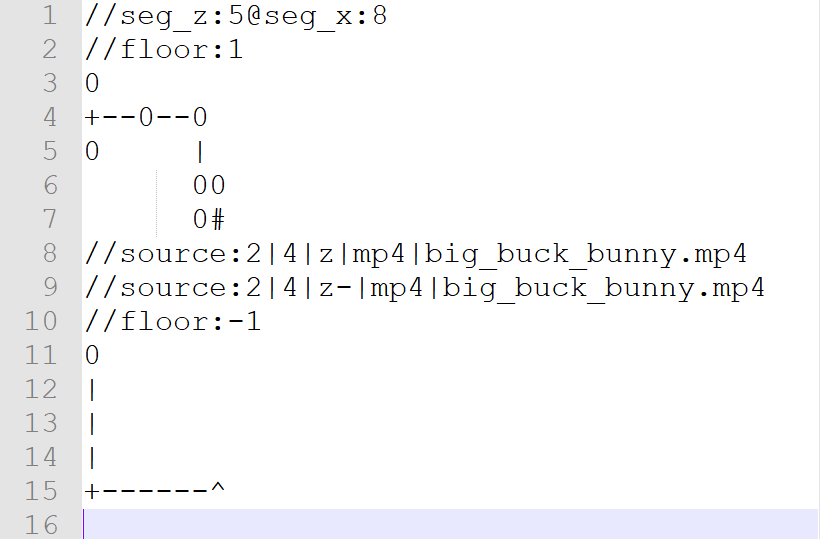

1、txt組態檔：
（博客園的富文本編輯器會改變txt文本的排版，所以用圖片方式呈現文本）
第一行表示陳列室的每一層前后最多有5個房間，左右最多有8個房間，接下來是第一層的地圖：“0”表示普通房間，“+、-、|”表示連接房間的通道，“#”表示地面有洞的房間可用來連接下一層，“^”表示頂部有洞的房間用來連接上一層，“//source”后面是本層的資源，用豎線分隔的引數依次表示前后位置、左右位置、資源“貼在”哪面墻上、資源型別、資源url，比如“//source:2|4|z|mp4|big_buck_bunny.mp4”即表示在第二行第四列的房間的z面（前面）貼上url為big_buck_bunny.mp4的mp4視頻，再下面則是-1層的地圖，
2、顯示效果

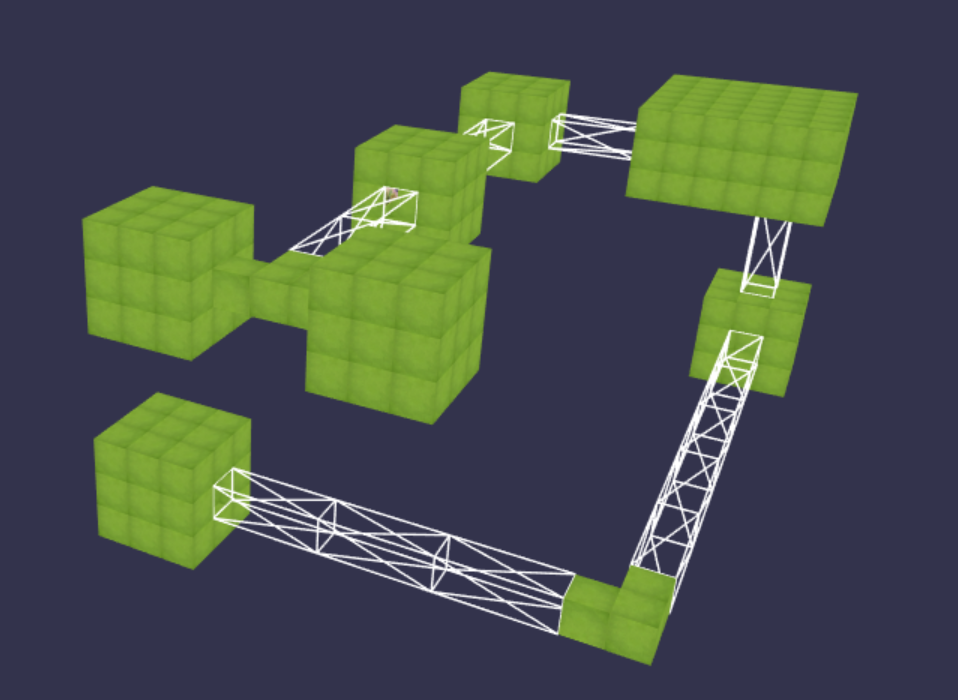

房間的整體效果如下：
渲染出了組態檔中設定的房間布局，可以通過修改代碼替換默認的草地和線框紋理，場景默認使用Babylon.js的自由相機進行控制，按“v”鍵可以啟用fps式控制，滑鼠移動直接控制視角，wasd控制前后左右，c和空格控制升降，同時啟用相機與墻壁的碰撞檢測阻止穿墻，再次按v鍵則可關閉fps控制，

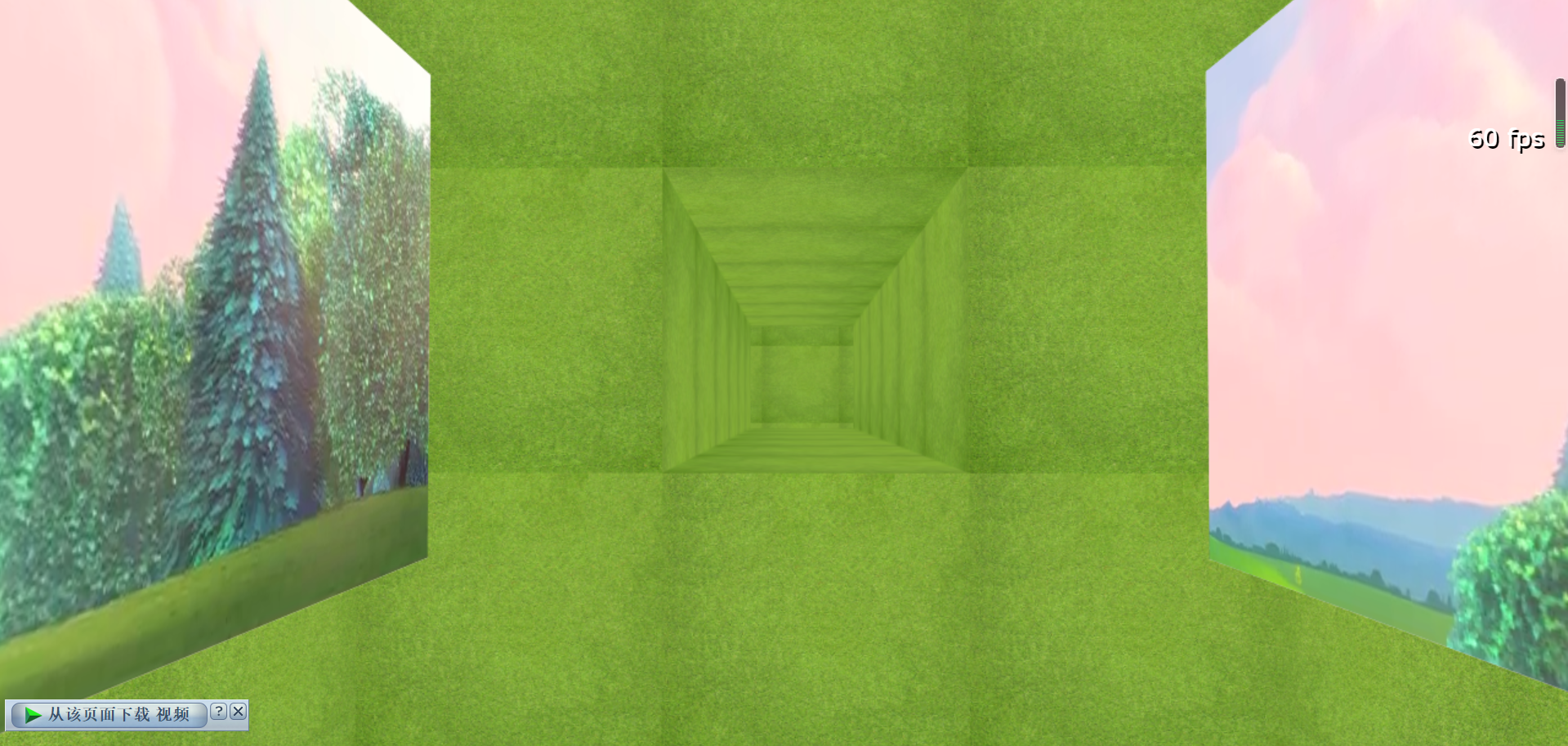

進入第二層中間的房間可以看到房間兩側的視頻，點擊即可播放：

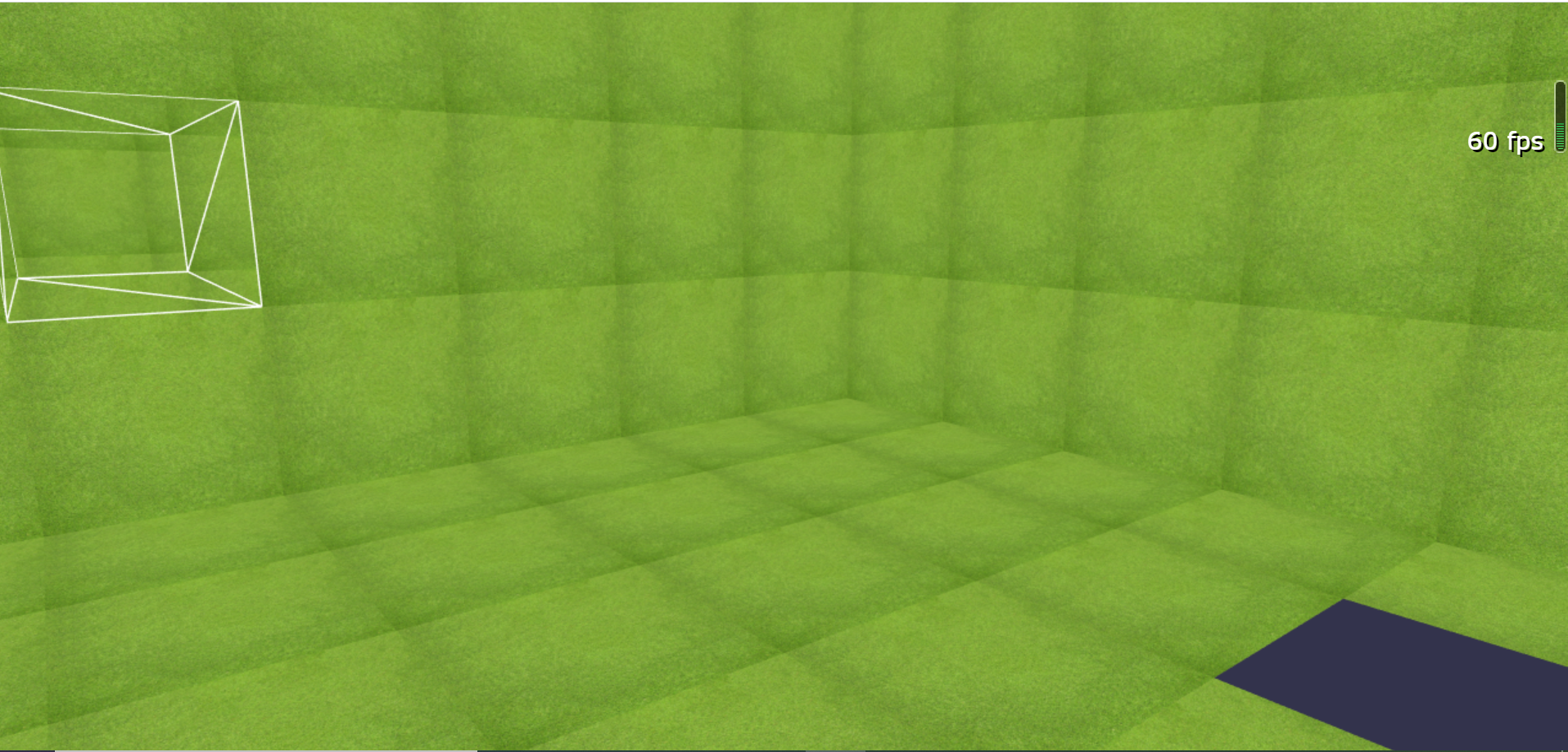

進入第二層右側的房間，可以看到相鄰的小房間融合為一個大房間：
可以通過https://ljzc002.github.io/Txt2room/HTML/PAGE/room.html查看在線實體，代碼沒有進行編譯可以直接在線除錯，在https://github.com/ljzc002/ljzc002.github.io/tree/master/Txt2room查看專案代碼，
二、代碼實作
1、建立房間零件的源網格（master mesh）
為了提高渲染效率，這里并沒有為每個房間建立獨立的mesh物件，而是將房間拆解為基礎的組成零件，對零件建立源網格，然后用WebGL的instance技術批量生成源網格的實體，
以下是生成預制件源網格的方法：
1 var size_per_u=3;//1紋理坐標長度對應場景的3單位長度 2 var size_per_v=3; 3 var positions=[]; 4 var uvs=[]; 5 var normals=[]; 6 var indices=[]; 7 function initMeshClass() 8 {//plan的基礎狀態是一個位于原點，面向z軸負方向的平面 9 add_plan2({x:-4.5,y:4.5,z:0},{x:1.5,y:4.5,z:0},{x:1.5,y:1.5,z:0},{x:-4.5,y:1.5,z:0},0); 10 add_plan2({x:1.5,y:4.5,z:0},{x:4.5,y:4.5,z:0},{x:4.5,y:-1.5,z:0},{x:1.5,y:-1.5,z:0},4,6/size_per_u); 11 add_plan2({x:-1.5,y:-1.5,z:0},{x:4.5,y:-1.5,z:0},{x:4.5,y:-4.5,z:0},{x:-1.5,y:-4.5,z:0},8,3/size_per_u,6/size_per_v); 12 add_plan2({x:-4.5,y:1.5,z:0},{x:-1.5,y:1.5,z:0},{x:-1.5,y:-4.5,z:0},{x:-4.5,y:-4.5,z:0},12,0,3/size_per_v); 13 var mesh=vertexData2Mesh(positions, indices, normals, uvs,"class_hole",mat_grass); 14 mesh.setEnabled(false);//令源網格不顯示 15 // 很奇怪如果不對長通道設定mesh.setEnabled(false);則實體無法正常顯示，但其他類的實體則沒有這種問題， 16 //mesh.setEnabled(true);//默認就是這個 17 obj_meshclass["hole"]=mesh;//帶有洞的墻壁 18 19 positions=[];//新建式清空，理論上不影響參考的資料 20 uvs=[]; 21 normals=[]; 22 indices=[]; 23 add_plan2({x:-4.5,y:4.5,z:0},{x:4.5,y:4.5,z:0},{x:4.5,y:-4.5,z:0},{x:-4.5,y:-4.5,z:0},0); 24 var mesh=vertexData2Mesh(positions, indices, normals, uvs,"class_wall",mat_grass); 25 mesh.setEnabled(false); 26 obj_meshclass["wall"]=mesh;//墻壁 27 28 positions=[]; 29 uvs=[]; 30 normals=[]; 31 indices=[]; 32 add_plan2({x:-1.5,y:1.5,z:0},{x:1.5,y:1.5,z:0},{x:1.5,y:-1.5,z:0},{x:-1.5,y:-1.5,z:0},0); 33 var mesh=vertexData2Mesh(positions, indices, normals, uvs,"class_smallwall",mat_grass); 34 mesh.setEnabled(false); 35 obj_meshclass["smallwall"]=mesh;//小塊墻壁 36 37 positions=[]; 38 uvs=[]; 39 normals=[]; 40 indices=[]; 41 add_plan2({x:-1.5,y:1.5,z:-4.5},{x:-1.5,y:1.5,z:4.5},{x:1.5,y:1.5,z:4.5},{x:1.5,y:1.5,z:-4.5},0); 42 add_plan2({x:1.5,y:1.5,z:-4.5},{x:1.5,y:1.5,z:4.5},{x:1.5,y:-1.5,z:4.5},{x:1.5,y:-1.5,z:-4.5},4); 43 add_plan2({x:1.5,y:-1.5,z:-4.5},{x:1.5,y:-1.5,z:4.5},{x:-1.5,y:-1.5,z:4.5},{x:-1.5,y:-1.5,z:-4.5},8); 44 add_plan2({x:-1.5,y:-1.5,z:-4.5},{x:-1.5,y:-1.5,z:4.5},{x:-1.5,y:1.5,z:4.5},{x:-1.5,y:1.5,z:-4.5},12); 45 var mesh=vertexData2Mesh(positions, indices, normals, uvs,"class_channel",mat_frame); 46 //mesh.setEnabled(false); 47 // 很奇怪如果不對長通道設定mesh.setEnabled(false);則實體無法正常顯示，但其他類的實體則沒有這種問題， 48 mesh.setEnabled(false); 49 obj_meshclass["channel"]=mesh;//長通道 50 51 positions=[]; 52 uvs=[]; 53 normals=[]; 54 indices=[]; 55 add_plan2({x:-1.5,y:1.5,z:1.5},{x:-1.5,y:1.5,z:4.5},{x:1.5,y:1.5,z:4.5},{x:1.5,y:1.5,z:1.5},0); 56 add_plan2({x:1.5,y:1.5,z:1.5},{x:1.5,y:1.5,z:4.5},{x:1.5,y:-1.5,z:4.5},{x:1.5,y:-1.5,z:1.5},4); 57 add_plan2({x:1.5,y:-1.5,z:1.5},{x:1.5,y:-1.5,z:4.5},{x:-1.5,y:-1.5,z:4.5},{x:-1.5,y:-1.5,z:1.5},8); 58 add_plan2({x:-1.5,y:-1.5,z:1.5},{x:-1.5,y:-1.5,z:4.5},{x:-1.5,y:1.5,z:4.5},{x:-1.5,y:1.5,z:1.5},12); 59 var mesh=vertexData2Mesh(positions, indices, normals, uvs,"class_shortchannel",mat_grass); 60 mesh.setEnabled(false); 61 obj_meshclass["shortchannel"]=mesh;//短通道 62 }
其中add_plan2方法用來根據四個給定的頂點生成平整的四邊形頂點資料：
1 //平面四個頂點的坐標（從左上角開始順時針排列），第一個頂點的插入索引，uv紋理的坐標的偏移量 2 function add_plan2(v1,v2,v3,v4,index,offsetu,offsetv) 3 { 4 positions.push(v1.x); 5 positions.push(v1.y); 6 positions.push(v1.z); 7 positions.push(v2.x); 8 positions.push(v2.y); 9 positions.push(v2.z); 10 positions.push(v3.x); 11 positions.push(v3.y); 12 positions.push(v3.z); 13 positions.push(v4.x); 14 positions.push(v4.y); 15 positions.push(v4.z); 16 //使用和Babylon.js條帶網格相同的頂點順序 17 indices.push(index+3); 18 indices.push(index+2); 19 indices.push(index); 20 indices.push(index+1); 21 indices.push(index); 22 indices.push(index+2); 23 //根據頂點位置計算平整紋理坐標 24 //1234對應abcd 25 var vab=v3subtract(v2,v1); 26 var lab=v3length(vab); 27 var vac=v3subtract(v3,v1); 28 var lac=v3length(vac); 29 var vad=v3subtract(v4,v1); 30 var lad=v3length(vad); 31 32 var BAC=Math.acos((vab.x*vac.x+vab.y*vac.y+vab.z*vac.z)/(lab*lac)); 33 var BAD=Math.acos((vab.x*vad.x+vab.y*vad.y+vab.z*vad.z)/(lab*lad)); 34 if(!offsetu) 35 { 36 offsetu=0; 37 } 38 if(!offsetv) 39 { 40 offsetv=0; 41 } 42 uvs.push(offsetu); 43 uvs.push(offsetv); 44 uvs.push(offsetu+lab/size_per_u); 45 uvs.push(offsetv); 46 uvs.push(offsetu+(lac*Math.cos(BAC)/size_per_u)); 47 uvs.push(offsetv+(lac*Math.sin(BAC)/size_per_v)); 48 uvs.push(offsetu+(lad*Math.cos(BAD)/size_per_u)); 49 uvs.push(offsetv+(lad*Math.sin(BAD)/size_per_v)); 50 } 51 function v3subtract(v1,v2)//向量相減 52 { 53 return {x:(v1.x-v2.x),y:(v1.y-v2.y),z:(v1.z-v2.z)} 54 } 55 function v3length(v)//計算向量長度 56 { 57 return Math.pow(v.x*v.x+v.y*v.y+v.z*v.z,0.5) 58 }
計算平整紋理坐標使用了向量點乘的性質：vab.x*vac.x+vab.y*vac.y+vab.z*vac.z=vab.vac=lab*lac*cosCAB
這使得我們可以根據三角形三個頂點的坐標計算出其中兩個向量的夾角，進而在這兩個向量確定的平面中計算出三個頂點的紋理坐標，
可以在https://forum.babylonjs.com/t/which-way-should-i-choose-to-make-a-custom-mesh-from-ribbon/10793查看一些關于為什么要進行紋理平整的討論，
vertexData2Mesh方法用來將生成的頂點資料轉化為網格，
1 function vertexData2Mesh(positions, indices, normals, uvs,name,material) 2 { 3 var vertexData= https://www.cnblogs.com/ljzc002/p/new BABYLON.VertexData();//頂點資料物件 4 BABYLON.VertexData.ComputeNormals(positions, indices, normals);//計演算法線 5 BABYLON.VertexData._ComputeSides(0, positions, indices, normals, uvs); 6 vertexData.indices = indices.concat();//索引 7 vertexData.positions = positions.concat(); 8 vertexData.normals = normals.concat();//position改變法線也要改變！！！！ 9 vertexData.uvs = uvs.concat(); 10 var mesh=new BABYLON.Mesh(name,scene); 11 vertexData.applyToMesh(mesh, true); 12 mesh.vertexData=https://www.cnblogs.com/ljzc002/p/vertexData; 13 mesh.material=material; 14 mesh.renderingGroupId=2; 15 return mesh; 16 }
最后mesh.setEnabled(false)用來隱藏源網格，
2、讀取配置文本，提取房間資訊
1 var str=newland.importString("06.txt"); 2 //console.log(str); 3 var arr=str.split("\r\n")//限于window作業系統下？？ 4 var len=arr.length; 5 for(var i=0;i<len;i++)//對于每一行 6 { 7 var line=arr[i]; 8 if(line.substring(0,2)=="//") 9 { 10 var arr2=line.substring(2).split("@"); 11 var len2=arr2.length; 12 for(var j=0;j<len2;j++) 13 { 14 var obj=arr2[j]; 15 var arr3=obj.split(":"); 16 var ptype=arr3[0]; 17 var pvalue=https://www.cnblogs.com/ljzc002/p/arr3[1]; 18 if(ptype=="seg_z") 19 { 20 seg_z=parseInt(pvalue); 21 } 22 else if(ptype=="seg_x") 23 { 24 seg_x=parseInt(pvalue); 25 } 26 else if(ptype=="floor")//進入了一層 27 { 28 i=handleFloor(pvalue,arr,i+1); 29 } 30 } 31 } 32 }
其中importString是一個讀取服務端文本檔案的方法，其代碼如下：
1 newland.importString=function(url) 2 { 3 var xhr=new XMLHttpRequest; 4 xhr.open("GET",url,false);//第三個引數表示是同步加載 5 xhr.send(null); 6 var data=https://www.cnblogs.com/ljzc002/p/xhr.responseText; 7 return data; 8 }
讀入后一行行遍歷文本，發現“//floor”則開始處理這一層的房間資料：
1 function handleFloor(int_floor,arr,index) 2 { 3 var floor=obj_building[int_floor];//在obj_building中保存所有房間資訊 4 if(!floor) 5 { 6 obj_building[int_floor]={}; 7 floor=obj_building[int_floor]; 8 } 9 var len=arr.length; 10 var count=0; 11 //繼續讀txt文本 12 for(var i=index;i<len;i++) 13 { 14 var line=arr[i]; 15 count++; 16 if(count<=seg_z) 17 { 18 19 if(!floor[count+""]) 20 { 21 floor[count+""]={} 22 } 23 24 for(var j=0;j<seg_x;j++) 25 { 26 if(line[j]) 27 { 28 29 floor[count+""][j+1+""]={type:line[j],arr_source:[]};//這個“陣列”都是從一開始的 30 //addRoom(count-1,j);//行、列,規劃完畢后統一添加渲染 31 } 32 } 33 } 34 else 35 { 36 if(line.substring(0,7)=="//floor")//查找到另一層 37 { 38 return (index+count-2); 39 } 40 else if(line.substring(0,8)=="//source")//為這個房間設定資源 41 { 42 //var arr2=line.split(":")[1].split("|"); 43 var arr2=line.substring(line.search(":")+1).split("|"); 44 if(floor[arr2[0]]&&floor[arr2[0]][arr2[1]]) 45 { 46 var arr_source=floor[arr2[0]][arr2[1]].arr_source;//這個房間的資源串列 47 var obj={}; 48 obj.sourceSide=arr2[2]; 49 obj.sourceType=arr2[3]; 50 obj.sourceUrl=arr2[4]; 51 arr_source.push(obj); 52 } 53 54 } 55 } 56 57 } 58 return (len);//查找到檔案末尾 59 }
經過以上處理，組態檔中的房間資訊都被提取到obj_building中，
3、根據房間資訊排列源網格的實體，并放置資源，
代碼如下：（有一定冗余）
1 function handleBuilding() 2 { 3 var len=0; 4 for(var key in obj_building) 5 { 6 len++;//總層數 7 } 8 for(var key in obj_building)//對于每一層 9 { 10 var int_key=parseInt(key); 11 var floor=obj_building[key]; 12 //尋找這一層的上下兩層，這里假設obj_building是沒有順序的 13 var int_key_shang=int_key,int_key_xia=int_key; 14 var floor_shang=null,floor_xia=null; 15 //for(var i=int_key;i<) 16 for(var key2 in obj_building) 17 { 18 var int_key2=parseInt(key2); 19 if((int_key2>int_key)&&(int_key_shang==int_key||int_key_shang>int_key2)) 20 { 21 int_key_shang=int_key2; 22 floor_shang=obj_building[key2]; 23 } 24 if((int_key2<int_key)&&(int_key_xia==int_key||int_key_xia<int_key2)) 25 { 26 int_key_shang=int_key2; 27 floor_xia=obj_building[key2]; 28 } 29 } 30 for(var i=1;i<=seg_z;i++)//對于本層的每一行房間 31 { 32 var row=floor[i+""]; 33 if(row)//如果有這一行 34 { 35 for(var j=0;j<=seg_x;j++)//對于本行的每一個房間 36 { 37 var room=row[j+""]; 38 //根據房間的型別不同決定是否要查看其周圍的房間 39 if(room) 40 {//@@@@普通房間，要考慮前后左右的四個房間狀態，要考慮資源放置 41 if(room.type=="0"||room.type=="#"||room.type=="^") 42 { 43 //room.arr_source=[]; 44 //考慮前面 45 if(floor[i-1+""]&&floor[i-1+""][j+""]) 46 { 47 var room2=floor[i-1+""][j+""]; 48 if(!room2)//如果沒有東西，就是普通墻壁 49 { 50 //網格型別，實體名字，位置，姿態 51 drawMesh("wall","wall_z_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(0.5-i)*sizez) 52 ,new BABYLON.Vector3(0,0,0)) 53 } 54 55 else if(room2.type=="|"||room2.type=="+") 56 { 57 drawMesh("hole","hole_z_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(0.5-i)*sizez) 58 ,new BABYLON.Vector3(0,0,0)) 59 } 60 else if(room2.type=="0"||room2.type=="#"||room2.type=="^")//旁邊也是一個房間則合并房間，不繪制墻壁 61 { 62 63 } 64 else//默認繪制墻壁 65 { 66 drawMesh("wall","wall_z_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(0.5-i)*sizez) 67 ,new BABYLON.Vector3(0,0,0)) 68 } 69 } 70 else//默認繪制墻壁 71 { 72 drawMesh("wall","wall_z_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(0.5-i)*sizez) 73 ,new BABYLON.Vector3(0,0,0)) 74 } 75 //后面 76 if(floor[i+1+""]&&floor[i+1+""][j+""]) 77 { 78 var room2=floor[i+1+""][j+""]; 79 if(!room2)//如果沒有東西，就是普通墻壁 80 { 81 //網格型別，實體名字，位置，姿態 82 drawMesh("wall","wall_z-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(-0.5-i)*sizez) 83 ,new BABYLON.Vector3(0,0,0)) 84 } 85 86 else if(room2.type=="|"||room2.type=="+") 87 { 88 drawMesh("hole","hole_z-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(-0.5-i)*sizez) 89 ,new BABYLON.Vector3(0,0,0)) 90 } 91 else if(room2.type=="0"||room2.type=="#"||room2.type=="^")//旁邊也是一個房間則合并房間，不繪制墻壁 92 { 93 94 } 95 else//默認繪制墻壁 96 { 97 drawMesh("wall","wall_z-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(-0.5-i)*sizez) 98 ,new BABYLON.Vector3(0,0,0)) 99 } 100 } 101 else//默認繪制墻壁 102 { 103 drawMesh("wall","wall_z-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(-0.5-i)*sizez) 104 ,new BABYLON.Vector3(0,0,0)) 105 } 106 //左邊 107 if(floor[i+""][j-1+""]) 108 { 109 var room2=floor[i+""][j-1+""]; 110 if(!room2)//如果沒有東西，就是普通墻壁 111 { 112 //網格型別，實體名字，位置，姿態 113 drawMesh("wall","wall_x-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j-0.5)*sizex,int_key*sizey,(-i)*sizez) 114 ,new BABYLON.Vector3(0,Math.PI/2,0)) 115 } 116 117 else if(room2.type=="-"||room2.type=="+") 118 { 119 drawMesh("hole","hole_x-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j-0.5)*sizex,int_key*sizey,(-i)*sizez) 120 ,new BABYLON.Vector3(0,Math.PI/2,0)) 121 } 122 else if(room2.type=="0"||room2.type=="#"||room2.type=="^")//旁邊也是一個房間則合并房間，不繪制墻壁 123 { 124 125 } 126 else//默認繪制墻壁 127 { 128 drawMesh("wall","wall_x-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j-0.5)*sizex,int_key*sizey,(-i)*sizez) 129 ,new BABYLON.Vector3(0,Math.PI/2,0)) 130 } 131 } 132 else//默認繪制墻壁 133 { 134 drawMesh("wall","wall_x-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j-0.5)*sizex,int_key*sizey,(-i)*sizez) 135 ,new BABYLON.Vector3(0,Math.PI/2,0)) 136 } 137 //右邊 138 if(floor[i+""][j+1+""]) 139 { 140 var room2=floor[i+""][j+1+""]; 141 if(!room2)//如果沒有東西，就是普通墻壁 142 { 143 //網格型別，實體名字，位置，姿態 144 drawMesh("wall","wall_x_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j+0.5)*sizex,int_key*sizey,(-i)*sizez) 145 ,new BABYLON.Vector3(0,Math.PI/2,0)) 146 } 147 148 else if(room2.type=="-"||room2.type=="+") 149 { 150 drawMesh("hole","hole_x_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j+0.5)*sizex,int_key*sizey,(-i)*sizez) 151 ,new BABYLON.Vector3(0,Math.PI/2,0)) 152 } 153 else if(room2.type=="0"||room2.type=="#"||room2.type=="^")//旁邊也是一個房間則合并房間，不繪制墻壁 154 { 155 156 } 157 else//默認繪制墻壁 158 { 159 drawMesh("wall","wall_x_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j+0.5)*sizex,int_key*sizey,(-i)*sizez) 160 ,new BABYLON.Vector3(0,Math.PI/2,0)) 161 } 162 } 163 else//默認繪制墻壁 164 { 165 drawMesh("wall","wall_x_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j+0.5)*sizex,int_key*sizey,(-i)*sizez) 166 ,new BABYLON.Vector3(0,Math.PI/2,0)) 167 } 168 //上面 169 if(room.type=="^") 170 { 171 drawMesh("hole","hole_y_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j)*sizex,(int_key+0.5)*sizey,(-i)*sizez) 172 ,new BABYLON.Vector3(Math.PI/2,0,0)) 173 //還要負責向上連接 174 if(floor_shang) 175 { 176 for(var k=int_key+1;k<int_key_shang;k++) 177 { 178 drawMesh("channel","channel_^_"+k+"_"+i+"_"+j,new BABYLON.Vector3((j)*sizex,(k)*sizey,(-i)*sizez) 179 ,new BABYLON.Vector3(Math.PI/2,0,0)) 180 } 181 } 182 //暫時不設定彈射器，使用失重模式 183 } 184 else 185 { 186 drawMesh("wall","wall_y_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j)*sizex,(int_key+0.5)*sizey,(-i)*sizez) 187 ,new BABYLON.Vector3(Math.PI/2,0,0)) 188 } 189 //下面 190 if(room.type=="#") 191 { 192 drawMesh("hole","hole_y-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j)*sizex,(int_key-0.5)*sizey,(-i)*sizez) 193 ,new BABYLON.Vector3(Math.PI/2,0,0)) 194 } 195 else 196 { 197 drawMesh("wall","wall_y-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j)*sizex,(int_key-0.5)*sizey,(-i)*sizez) 198 ,new BABYLON.Vector3(Math.PI/2,0,0)) 199 } 200 //翻轉方向會影響碰撞檢測嗎？ 201 //最后處理資源 202 } 203 //@@@@表示通道的三種符號，要考慮其前后左右的位置 204 else if(room.type=="-"||room.type=="+"||room.type=="|") 205 { 206 if(room.type=="-") 207 {//橫向長通道 208 drawMesh("channel","channel_-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j)*sizex,(int_key)*sizey,(-i)*sizez) 209 ,new BABYLON.Vector3(0,Math.PI/2,0)) 210 } 211 else if(room.type=="|") 212 {//縱向長通道 213 drawMesh("channel","channel_|_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j)*sizex,(int_key)*sizey,(-i)*sizez) 214 ,new BABYLON.Vector3(0,0,0)) 215 } 216 else 217 {//十字連接件 218 //考慮前面 219 if(floor[i-1+""]&&floor[i-1+""][j+""]) 220 { 221 var room2=floor[i-1+""][j+""]; 222 if(!room2)//如果沒有東西，就是普通墻壁 223 { 224 //網格型別，實體名字，位置，姿態 225 drawMesh("smallwall","smallwall_z_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(0.5/3-i)*sizez) 226 ,new BABYLON.Vector3(0,0,0)) 227 } 228 229 else if(room2.type=="|"||room2.type=="+"||room2.type=="0"||room2.type=="#"||room2.type=="^") 230 {//短通道自帶位移 231 drawMesh("shortchannel","shortchannel_z_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(-i)*sizez) 232 ,new BABYLON.Vector3(0,0,0)) 233 } 234 else//默認繪制小型墻壁 235 { 236 drawMesh("smallwall","smallwall_z_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(0.5/3-i)*sizez) 237 ,new BABYLON.Vector3(0,0,0)) 238 } 239 } 240 else//默認繪制小型墻壁 241 { 242 drawMesh("smallwall","smallwall_z_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(0.5/3-i)*sizez) 243 ,new BABYLON.Vector3(0,0,0)) 244 } 245 //后面 246 if(floor[i+1+""]&&floor[i+1+""][j+""]) 247 { 248 var room2=floor[i+1+""][j+""]; 249 if(!room2)//如果沒有東西，就是普通墻壁 250 { 251 //網格型別，實體名字，位置，姿態 252 drawMesh("smallwall","smallwall_z-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(-0.5/3-i)*sizez) 253 ,new BABYLON.Vector3(0,0,0)) 254 } 255 256 else if(room2.type=="|"||room2.type=="+"||room2.type=="0"||room2.type=="#"||room2.type=="^") 257 { 258 drawMesh("shortchannel","shortchannel_z-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(-i)*sizez) 259 ,new BABYLON.Vector3(0,Math.PI,0)) 260 } 261 else//默認繪制小型墻壁 262 { 263 drawMesh("smallwall","smallwall_z-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(-0.5/3-i)*sizez) 264 ,new BABYLON.Vector3(0,0,0)) 265 } 266 } 267 else//默認繪制小型墻壁 268 { 269 drawMesh("smallwall","smallwall_z-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3(j*sizex,int_key*sizey,(-0.5/3-i)*sizez) 270 ,new BABYLON.Vector3(0,0,0)) 271 } 272 //左邊 273 if(floor[i+""][j-1+""]) 274 { 275 var room2=floor[i+""][j-1+""]; 276 if(!room2)//如果沒有東西，就是小型墻壁 277 { 278 //網格型別，實體名字，位置，姿態 279 drawMesh("smallwall","smallwall_x-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j-0.5/3)*sizex,int_key*sizey,(-i)*sizez) 280 ,new BABYLON.Vector3(0,Math.PI/2,0)) 281 } 282 283 else if(room2.type=="-"||room2.type=="+"||room2.type=="0"||room2.type=="#"||room2.type=="^") 284 { 285 drawMesh("shortchannel","shortchannel_x-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j)*sizex,int_key*sizey,(-i)*sizez) 286 ,new BABYLON.Vector3(0,-Math.PI/2,0)) 287 } 288 else//默認繪制小型墻壁 289 { 290 drawMesh("smallwall","smallwall_x-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j-0.5/3)*sizex,int_key*sizey,(-i)*sizez) 291 ,new BABYLON.Vector3(0,Math.PI/2,0)) 292 } 293 } 294 else//默認繪制小型墻壁 295 { 296 drawMesh("smallwall","smallwall_x-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j-0.5/3)*sizex,int_key*sizey,(-i)*sizez) 297 ,new BABYLON.Vector3(0,Math.PI/2,0)) 298 } 299 //右邊 300 if(floor[i+""][j+1+""]) 301 { 302 var room2=floor[i+""][j+1+""]; 303 if(!room2)//如果沒有東西，就是普通墻壁 304 { 305 //網格型別，實體名字，位置，姿態 306 drawMesh("smallwall","smallwall_x_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j+0.5/3)*sizex,int_key*sizey,(-i)*sizez) 307 ,new BABYLON.Vector3(0,Math.PI/2,0)) 308 } 309 310 else if(room2.type=="-"||room2.type=="+"||room2.type=="0"||room2.type=="#"||room2.type=="^") 311 { 312 drawMesh("shortchannel","shortchannel_x_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j)*sizex,int_key*sizey,(-i)*sizez) 313 ,new BABYLON.Vector3(0,Math.PI/2,0)) 314 } 315 else//默認繪制墻壁 316 { 317 drawMesh("smallwall","smallwall_x_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j+0.5/3)*sizex,int_key*sizey,(-i)*sizez) 318 ,new BABYLON.Vector3(0,Math.PI/2,0)) 319 } 320 } 321 else//默認繪制墻壁 322 { 323 drawMesh("smallwall","smallwall_x_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j+0.5/3)*sizex,int_key*sizey,(-i)*sizez) 324 ,new BABYLON.Vector3(0,Math.PI/2,0)) 325 } 326 //上面 327 drawMesh("smallwall","smallwall_y_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j)*sizex,(int_key+0.5/3)*sizey,(-i)*sizez) 328 ,new BABYLON.Vector3(Math.PI/2,0,0)) 329 //下面 330 drawMesh("smallwall","smallwall_y-_"+int_key+"_"+i+"_"+j,new BABYLON.Vector3((j)*sizex,(int_key-0.5/3)*sizey,(-i)*sizez) 331 ,new BABYLON.Vector3(Math.PI/2,0,0)) 332 333 } 334 } 335 //如果這個房間有資源 336 if(room.arr_source) 337 { 338 var arr_source=room.arr_source; 339 var len=arr_source.length; 340 for(var k=0;k<len;k++) 341 { 342 var source=arr_source[k]; 343 if(source.sourceType=="mp4"||source.sourceType=="jpg"||source.sourceType=="png") 344 { 345 var mesh_plan=new BABYLON.MeshBuilder.CreatePlane(source.sourceType+"_"+source.sourceSide+"_"+int_key+"_"+i+"_"+j, 346 {height:4.5,width:8},scene);//建立一個平面網格用來展示資源 347 var pos={x:0,y:0,z:0},rot=new BABYLON.Vector3(0,0,0); 348 if(source.sourceSide=="z")//根據資源所在的墻壁不同調整資源網格的位置和姿態 349 { 350 pos.z=0.4 351 }else if(source.sourceSide=="z-") 352 { 353 pos.z=-0.4; 354 rot.y=Math.PI; 355 } 356 else if(source.sourceSide=="x") 357 { 358 pos.x=0.4; 359 rot.y=-Math.PI/2; 360 } 361 else if(source.sourceSide=="x-") 362 { 363 pos.x=-0.4; 364 rot.y=Math.PI/2; 365 } 366 else if(source.sourceSide=="y") 367 { 368 pos.y=0.4; 369 rot.x=Math.PI/2; 370 } 371 else if(source.sourceSide=="z-") 372 { 373 pos.y=-0.4; 374 rot.x=-Math.PI/2; 375 } 376 mesh_plan.position=new BABYLON.Vector3((j+pos.x)*sizex,(int_key+pos.y)*sizey,(-i+pos.z)*sizez); 377 mesh_plan.rotation=rot; 378 mesh_plan.renderingGroupId=2; 379 if(source.sourceType=="jpg"||source.sourceType=="png") 380 { 381 var materialf = new BABYLON.StandardMaterial("mat_"+source.sourceSide+"_"+int_key+"_"+i+"_"+j, scene); 382 383 materialf.diffuseTexture = new BABYLON.Texture(source.sourceUrl, scene); 384 materialf.diffuseTexture.hasAlpha = false; 385 materialf.backFaceCulling = true; 386 materialf.freeze(); 387 mesh_plan.material =materialf; 388 } 389 else if(source.sourceType=="mp4") 390 { 391 var mat = new BABYLON.StandardMaterial("mat_"+source.sourceSide+"_"+int_key+"_"+i+"_"+j, scene); 392 //從Chrome 66開始為了避免標簽產生隨機噪音禁止沒有互動前使用js播放視頻，所以后面要監聽點擊啟動播放 393 var videoTexture = new BABYLON.VideoTexture("video_"+source.sourceSide+"_"+int_key+"_"+i+"_"+j, [source.sourceUrl], scene, true, false); 394 //videoTexture.video.autoplay=false;//這兩個設定 395 //videoTexture.video.muted=true;不起作用 396 mat.diffuseTexture = videoTexture;//Babylon.js視頻紋理 397 mat.emissiveColor=new BABYLON.Color3(1,1,1); 398 //監聽到互動需求 399 // videoTexture.onUserActionRequestedObservable.add(() => { 400 // scene.onPointerDown = function (evt) { 401 // if(evt.pickInfo.pickedMesh == mesh_plan) 402 // { 403 // if(videoTexture.video.paused) 404 // { 405 // videoTexture.video.play(); 406 // } 407 // else 408 // { 409 // videoTexture.video.pause(); 410 // } 411 // } 412 // 413 // } 414 // }); 415 //mat.emissiveTexture= videoTexture; 416 mesh_plan.material =mat; 417 obj_videos[mesh_plan.name]=videoTexture; 418 if(false) 419 { 420 scene.onPointerDown = function (evt) {//這個evt是dom的，不會有pickInfo！！ 421 if(evt.pickInfo&&(evt.pickInfo.pickedMesh == mesh_plan)) 422 { 423 if(videoTexture.video.paused) 424 { 425 videoTexture.video.play(); 426 } 427 else 428 { 429 videoTexture.video.pause(); 430 } 431 } 432 } 433 } 434 435 } 436 } 437 } 438 } 439 440 } 441 } 442 } 443 } 444 } 445 }
drawMesh方法用來在指定位置生成指定源網格的實體：
1 function drawMesh(type,name,pos,rot) 2 { 3 var instance=obj_meshclass[type].createInstance(name); 4 instance.position=pos; 5 instance.rotation=rot; 6 }
在完成零件組裝后，再根據資源資訊向設定的位置添加資源，
4、運動控制與碰撞檢測
監聽操作者的滑鼠和鍵盤操作：
1 var node_temp; 2 function InitMouse() 3 { 4 canvas.addEventListener("blur",function(evt){//監聽失去焦點 5 releaseKeyStateOut(); 6 }) 7 canvas.addEventListener("focus",function(evt){//改為監聽獲得焦點，因為除錯失去焦點時事件的先后順序不好說 8 releaseKeyStateIn(); 9 }) 10 11 //scene.onPointerPick=onMouseClick;//如果不attachControl onPointerPick不會被觸發，并且onPointerPick必須pick到mesh上才會被觸發 12 canvas.addEventListener("click", function(evt) {//這個監聽也會在點擊GUI按鈕時觸發！！ 13 onm ouseClick(evt);// 14 }, false); 15 canvas.addEventListener("dblclick", function(evt) {//是否要用到滑鼠雙擊？？ 16 onm ouseDblClick(evt);// 17 }, false); 18 scene.onPointerMove=onMouseMove;//Babylon.js的事件監聽屬性 19 scene.onPointerDown=onMouseDown; 20 scene.onPointerUp=onMouseUp; 21 scene.onKeyDown=onKeyDown; 22 scene.onKeyUp=onKeyUp; 23 node_temp=new BABYLON.TransformNode("node_temp",scene);//用來提取相機的姿態矩陣 24 node_temp.rotation=camera0.rotation; 25 }
滑鼠點擊控制視頻播放：
1 function onm ouseDblClick(evt) 2 { 3 var pickInfo = scene.pick(scene.pointerX, scene.pointerY, null, false, camera0); 4 if(pickInfo.hit) 5 { 6 var mesh = pickInfo.pickedMesh; 7 if(mesh.name.split("_")[0]=="mp4")//重放視頻 8 { 9 if(obj_videos[mesh.name]) 10 { 11 var videoTexture=obj_videos[mesh.name]; 12 13 videoTexture.video.currentTime =0; 14 15 } 16 } 17 } 18 } 19 function onm ouseClick(evt) 20 { 21 var pickInfo = scene.pick(scene.pointerX, scene.pointerY, null, false, camera0); 22 if(pickInfo.hit) 23 { 24 var mesh = pickInfo.pickedMesh; 25 if(mesh.name.split("_")[0]=="mp4")//啟停視頻 26 { 27 if(obj_videos[mesh.name]) 28 { 29 var videoTexture=obj_videos[mesh.name]; 30 if(videoTexture.video.paused) 31 { 32 videoTexture.video.play(); 33 } 34 else 35 { 36 videoTexture.video.pause(); 37 } 38 } 39 } 40 } 41 42 }
在fps模式下通過滑鼠移動控制相機視角
1 var lastPointerX,lastPointerY; 2 var flag_view="free"//free表示默認的自由移動狀態，locked表示鎖定滑鼠的fps模式狀態 3 var flag_locked; 4 var obj_keystate=[]; 5 function onm ouseMove(evt) 6 { 7 8 if(flag_view=="locked") 9 { 10 evt.preventDefault(); 11 //繞y軸的旋轉角度是根據x坐標計算的 12 var rad_y=((scene.pointerX-lastPointerX)/window.innerWidth)*(Math.PI/1);//將滑鼠位置的變化轉化為相機視角的變化 13 var rad_x=((scene.pointerY-lastPointerY)/window.innerHeight)*(Math.PI/1); 14 camera0.rotation.y+=rad_y; 15 camera0.rotation.x+=rad_x; 16 } 17 lastPointerX=scene.pointerX; 18 lastPointerY=scene.pointerY; 19 } 20 function onm ouseDown(evt) 21 { 22 if(flag_view=="locked") { 23 evt.preventDefault(); 24 } 25 } 26 function onm ouseUp(evt) 27 { 28 if(flag_view=="locked") { 29 evt.preventDefault(); 30 } 31 }
記錄鍵盤按鍵狀態
1 function onKeyDown(event) 2 { 3 if(flag_view=="locked") { 4 event.preventDefault(); 5 var key = event.key; 6 obj_keystate[key] = 1;//1表示按下 7 } 8 } 9 function onKeyUp(event) 10 { 11 var key = event.key; 12 if(key=="v"||key=="Escape")//按v鍵開閉fps模式 13 { 14 event.preventDefault(); 15 if(flag_view=="locked") 16 { 17 flag_view="free"; 18 document.exitPointerLock(); 19 } 20 else if(flag_view=="free") 21 { 22 flag_view="locked"; 23 canvas.requestPointerLock(); 24 } 25 } 26 if(flag_view=="locked") { 27 event.preventDefault(); 28 29 obj_keystate[key] = 0; 30 } 31 }
接下來在渲染回圈中根據控制輸入確定相機的位移：
var flag_speed=1; //var m_view=camera0.getViewMatrix(); //var m_view=camera0.getProjectionMatrix(); var m_view=node_temp.getWorldMatrix(); //只檢測其運行方向？-》相對論問題！《-先假設直接外圍環境不移動 if(obj_keystate["Shift"]==1)//Shift+w的event.key不是Shift和w，而是W！！！！ { flag_speed=5;//加速移動 } var delta=engine.getDeltaTime();//兩渲染幀之間的時間間隔（毫秒） //console.log(delta); flag_speed=flag_speed*engine.getDeltaTime()/10; var v_temp=new BABYLON.Vector3(0,0,0); if(obj_keystate["w"]==1) { v_temp.z+=0.1*flag_speed; } if(obj_keystate["s"]==1) { v_temp.z-=0.1*flag_speed; } if(obj_keystate["d"]==1) { v_temp.x+=0.05*flag_speed; } if(obj_keystate["a"]==1) { v_temp.x-=0.05*flag_speed; } if(obj_keystate[" "]==1) { v_temp.y+=0.05*flag_speed; } if(obj_keystate["c"]==1) { v_temp.y-=0.05*flag_speed; } //camera0.position=camera0.position.add(BABYLON.Vector3.TransformCoordinates(v_temp,camera0.getWorldMatrix()).subtract(camera0.position)); //engine.getDeltaTime() var pos_temp=camera0.position.add(BABYLON.Vector3.TransformCoordinates(v_temp,m_view));
根據按鍵狀態和兩幀之間的時間計算出相機在這一幀內的位移向量，需要注意的是這個位移向量以相機的區域坐標系為參考，為了在世界坐標系中使用它，建立了一個node_temp節點專門用來保存相機的姿態矩陣，對位移向量施加這個矩陣變化將它轉化為世界坐標系中的位移矩陣，
接下來使用射線進行簡單的碰撞檢測：
1 var direction=pos_temp.subtract(pos_last);//pos_last是上一幀的相機位置，取新位置向量減舊位置向量的結果為物體的運動方向 2 //var direction=BABYLON.Vector3.TransformCoordinates(v_temp,m_view);//一次性計算的好處是只需繪制一條射線，缺點是容易射空 3 var ray = new BABYLON.Ray(camera0.position, direction, 1);//從camera0.position位置向direction方向，繪制長度為1的‘射線’ 4 var arr=scene.multiPickWithRay(ray); 5 arr.sort(sort_compare)//按距離從近到遠排序 6 var len=arr.length; 7 8 var flag_hit=false; 9 for(var k=0;k<len;k++)//對于這條射線擊中的每個三角形 10 { 11 var hit=arr[k]; 12 var mesh=hit.pickedMesh; 13 var distance=hit.distance; 14 if(mesh||mesh.name)//暫不限制mesh種類 15 { 16 console.log(mesh.name); 17 flag_hit=true; 18 break; 19 } 20 } 21 if(!flag_hit)//如果沒有被阻攔，則替換位置 22 { 23 camera0.position=pos_temp; 24 } 25 else 26 { 27 camera0.position=pos_last;//回溯的太遠了 28 }
以上渲染回圈中的運動控制代碼主要在fps模式下生效，嘗試通過在檢測到碰撞時呼叫camera0.position=pos_last;來阻止自由相機穿墻，但效果并不好，
三、總結：
編程結果基本達到設計目標，但在代碼冗余、功能細節除錯方面尚有不足，接下來可以考慮向程式中添加模型資源作為‘雕塑’展示、添加更多型別的零件、添加重力效果、添加WebSocket互動等，
