一、前言

在仿真開發中，會遇到將模型進行移動、放大、旋轉、拆分、合并等操作，其他的移動、放大、旋轉都有比較多的例子進行參考，今天就分享一下如何將物體進行拆分

二、實作思路

這個實作的思路有很多的，比如：
1、先將模型拆分好，然后記錄拆好的物體的坐標，然后拆分的時候讓物體移動到拆好的物體的坐標

2、設定一個中心點，然后其他物體向這個中心點的反方向附加一個力，這樣就有一種彈開的效果

3、添加物理效果，比如給所有物體增加碰撞盒，然后之間碰撞離散

4、以物體的法線向四周添加力，讓物體離散

5、設定一個中心點，其他物件以這個中心點為目標點，計算跟這個中心點的距離，然后將這個距離乘2，就是這個物件新的位置

三、實作

咱們就按照第五個思路進行，就是先設定一個中心點，其他物件以這個中心點為目標點，計算跟這個中心點的距離，然后將這個距離乘2，就是這個物件新的位置，

1、首先設定一個中心點，這個中心點最好是所有物體的中心位置，這樣其他物件才能均勻的拆分

using System.Collections.Generic;
using UnityEngine;

public class SplitTest : MonoBehaviour
{
    public Transform m_ParObj;//中心點
}

2、獲取所有的子物件

using System.Collections.Generic;
using UnityEngine;

public class SplitTest : MonoBehaviour
{
    public Transform m_ParObj;//中心點

    private void Start()
    {
        List<GameObject> m_Child = m_ParObj.GetChild();//獲取所有子物件
    }
}

因為Unity沒有函式來直接獲取所有子物件，所以這里用了擴展方法來獲取所有子物件：

using System.Collections.Generic;
using UnityEngine;

public static class MyExtensions
{
    public static List<GameObject> GetChild(this Transform obj)
    {
        List<GameObject> tempArrayobj = new List<GameObject>();
        foreach (Transform child in obj)
        {
            tempArrayobj.Add(child.gameObject);
        }
        return tempArrayobj;
    }
}

3、根據子物件和中心點計算出來距離，然后讓這個距離乘2：

public Vector3 SplitObjTest(Transform m_ParObj, Transform _TargetObj)
{
	Vector3 tempV3;
	tempV3.x = (_TargetObj.position.x - m_ParObj.position.x) * 2;
	tempV3.y = (_TargetObj.position.y - m_ParObj.position.y) * 2;
	tempV3.z = (_TargetObj.position.z - m_ParObj.position.z) * 2;
	return tempV3;
}

4、將所有的子物件一個個的傳入這個函式中，求得目標位置，然后設定子物件移動到目標位置：

using System.Collections.Generic;
using UnityEngine;

public class SplitTest : MonoBehaviour
{
    public Transform m_ParObj;//中心點

    private void Start()
    {
        List<GameObject> m_Child = m_ParObj.GetChild();//獲取所有子物件
        for (int i = 0; i < m_Child.Count; i++)
        {
            Vector3 tempV3 = SplitObjTest(m_ParObj, m_Child[i].transform);
            m_Child[i].transform.position = tempV3;
        }
    }

    public Vector3 SplitObjTest(Transform m_ParObj, Transform _TargetObj)
    {
        Vector3 tempV3;
        tempV3.x = (_TargetObj.position.x - m_ParObj.position.x) * 2;
        tempV3.y = (_TargetObj.position.y - m_ParObj.position.y) * 2;
        tempV3.z = (_TargetObj.position.z - m_ParObj.position.z) * 2;
        return tempV3;
    }
}

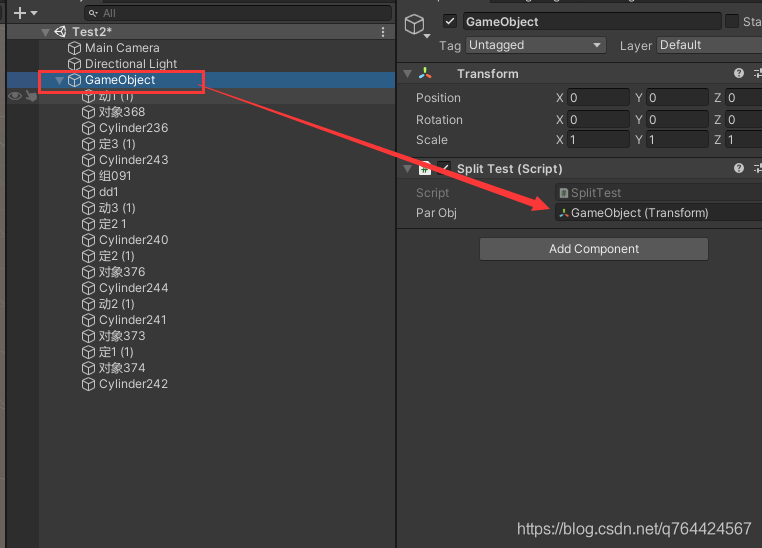

5、將父物件賦值給ParObj卡槽：

6、效果展示：

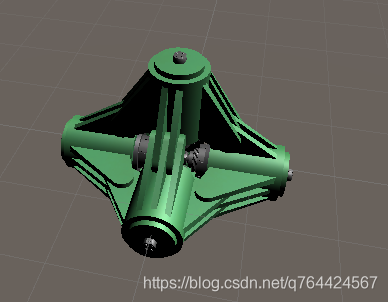

初始：

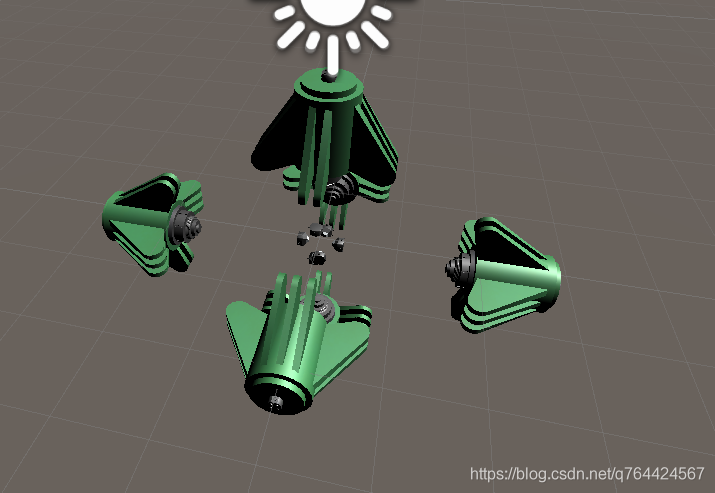

運行起來：

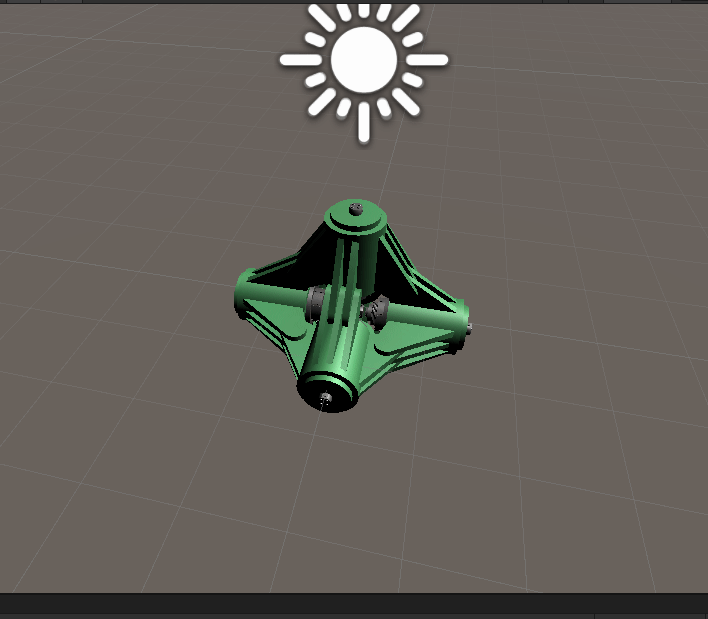

7、如果想要加入影片分解的效果，可以使用DoTween：

using System.Collections.Generic;
using UnityEngine;
using DG.Tweening;

public class SplitTest : MonoBehaviour
{
    public Transform m_ParObj;//中心點

    private void Start()
    {
        List<GameObject> m_Child = m_ParObj.GetChild();//獲取所有子物件
        for (int i = 0; i < m_Child.Count; i++)
        {
            Vector3 tempV3 = SplitObjTest(m_ParObj, m_Child[i].transform);
            m_Child[i].transform.DOMove(tempV3, 3f, false);
        }
    }

    public Vector3 SplitObjTest(Transform m_ParObj, Transform _TargetObj)
    {
        Vector3 tempV3;
        tempV3.x = (_TargetObj.position.x - m_ParObj.position.x) * 2;
        tempV3.y = (_TargetObj.position.y - m_ParObj.position.y) * 2;
        tempV3.z = (_TargetObj.position.z - m_ParObj.position.z) * 2;
        return tempV3;
    }
}

四、后記

好啦，結束，有什么問題可以加群討論
