目錄
1.如何畫焊盤
2.如何把焊盤匯入自己庫里面
提示：如何畫焊盤許多pcb初學者，都很迷惑，這促使我寫下了這篇博客，
提示：以下是本篇文章正文內容，下面案例可供參考
AD19焊盤畫法

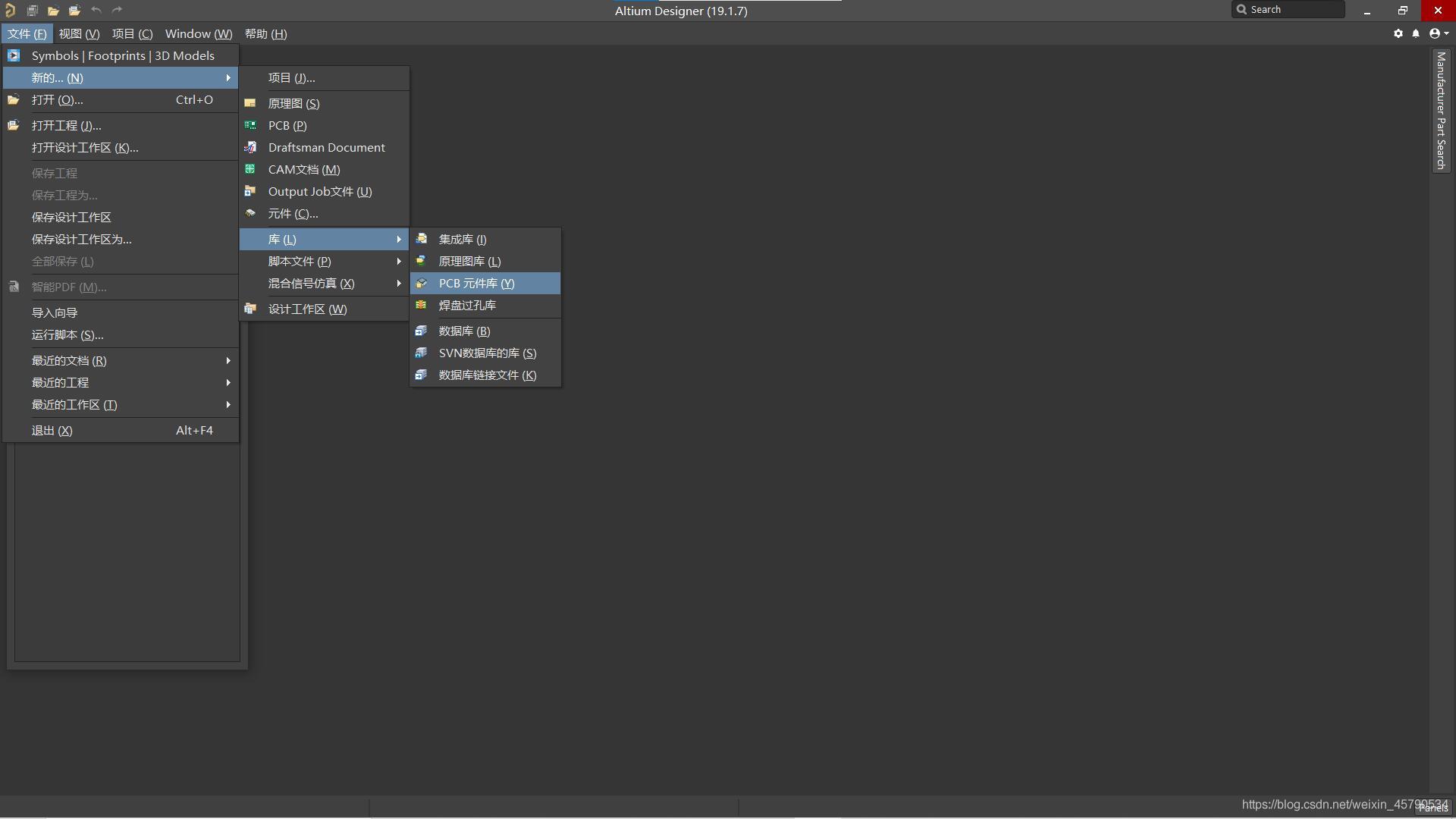

1.按照圖示打開pcb元件庫，并用快捷鍵Ctrl+s保存在自己的檔案夾里面，用相關的封裝尺寸進行命名，

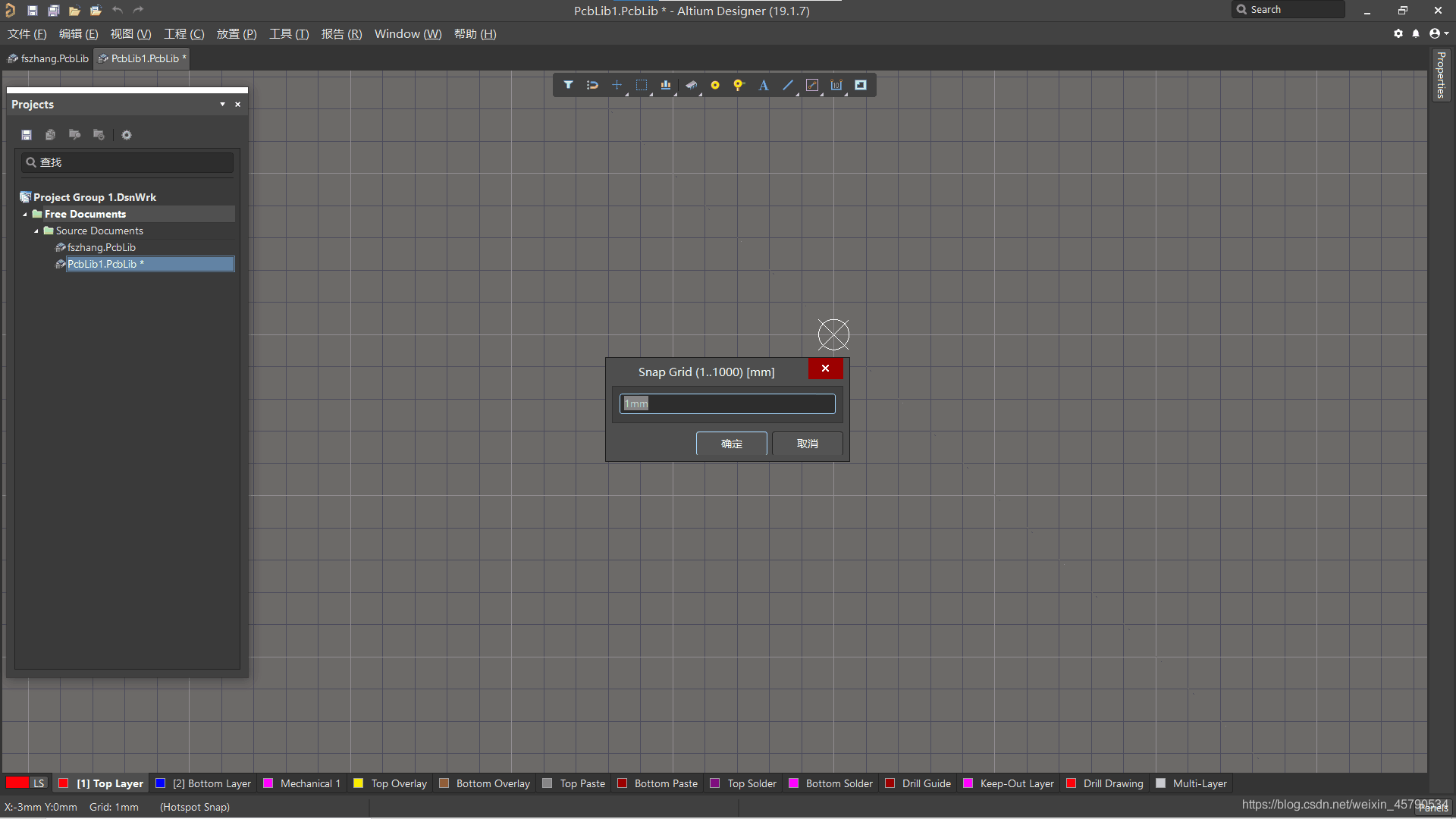

2.調整合適的柵格大小，一般設定為1mm，

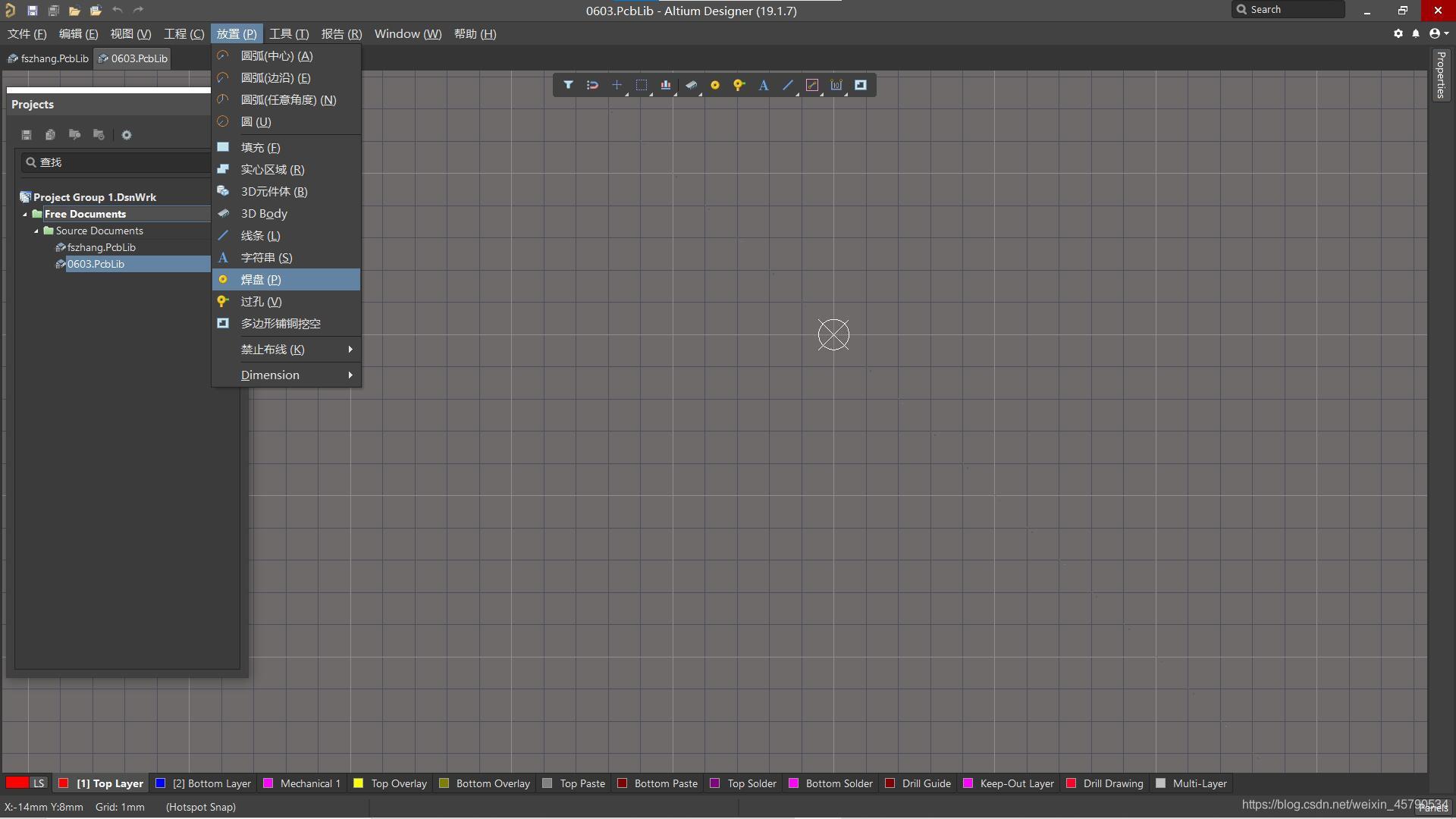

3.選擇放置焊盤，

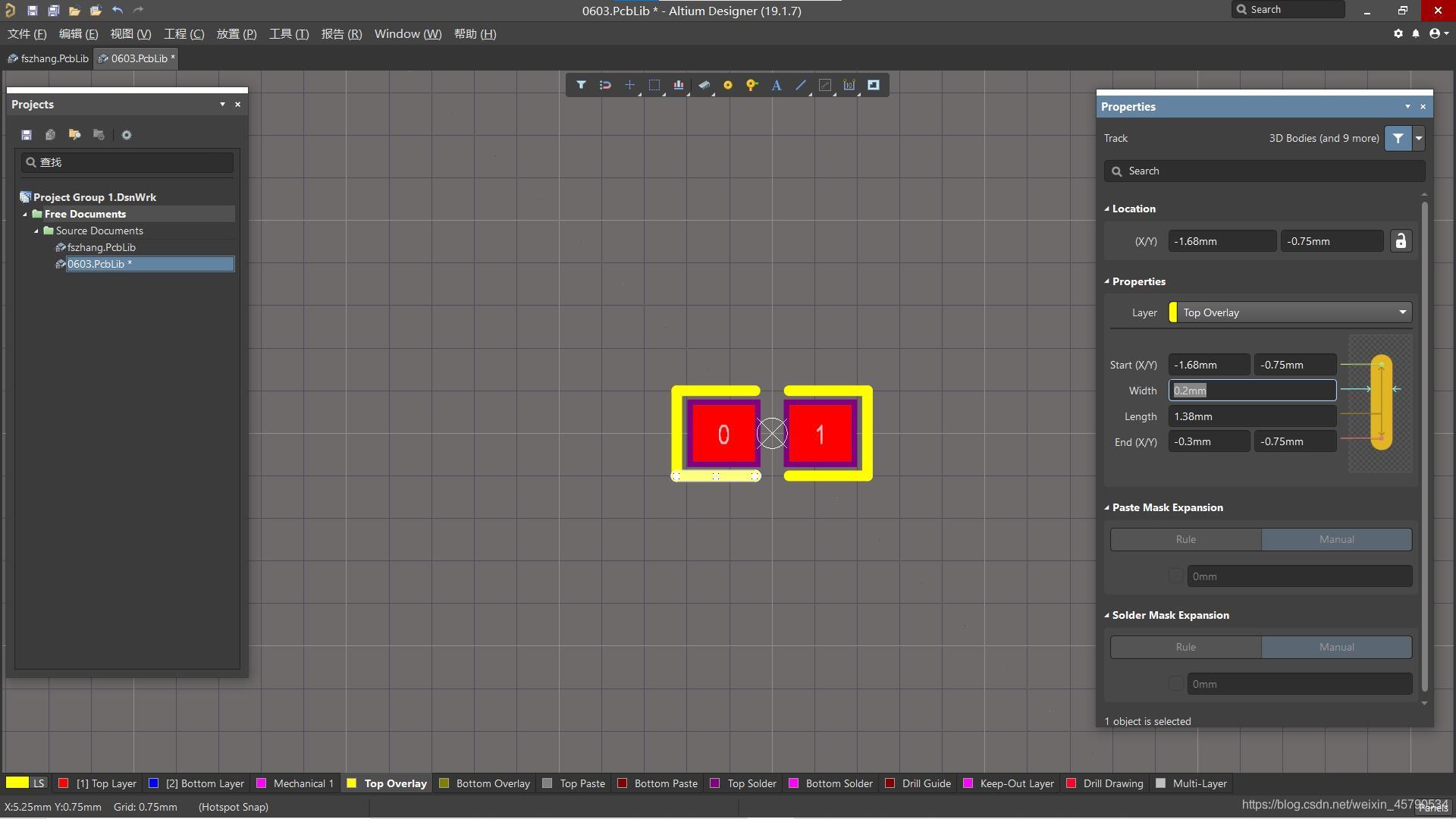

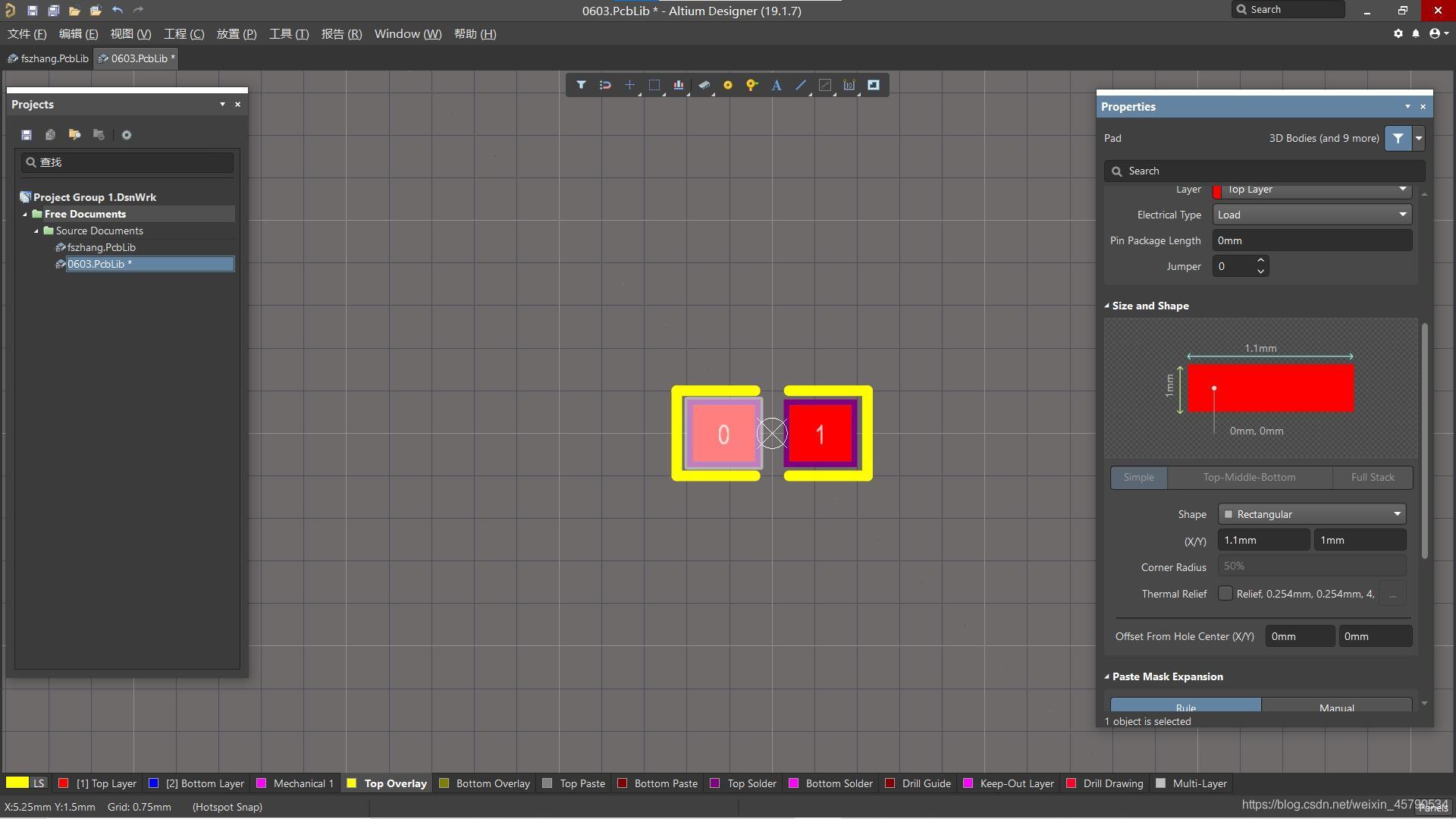

4.按照所需器件的封裝尺寸，進行焊盤的繪制，雙擊焊盤可以設定焊盤的大小|、形狀、位置，注意焊盤要放到Top Layer(頂層)，同理如果要畫絲印也是雙擊進行設定，
5.將該原件封裝放到自己的pcb庫的方法，

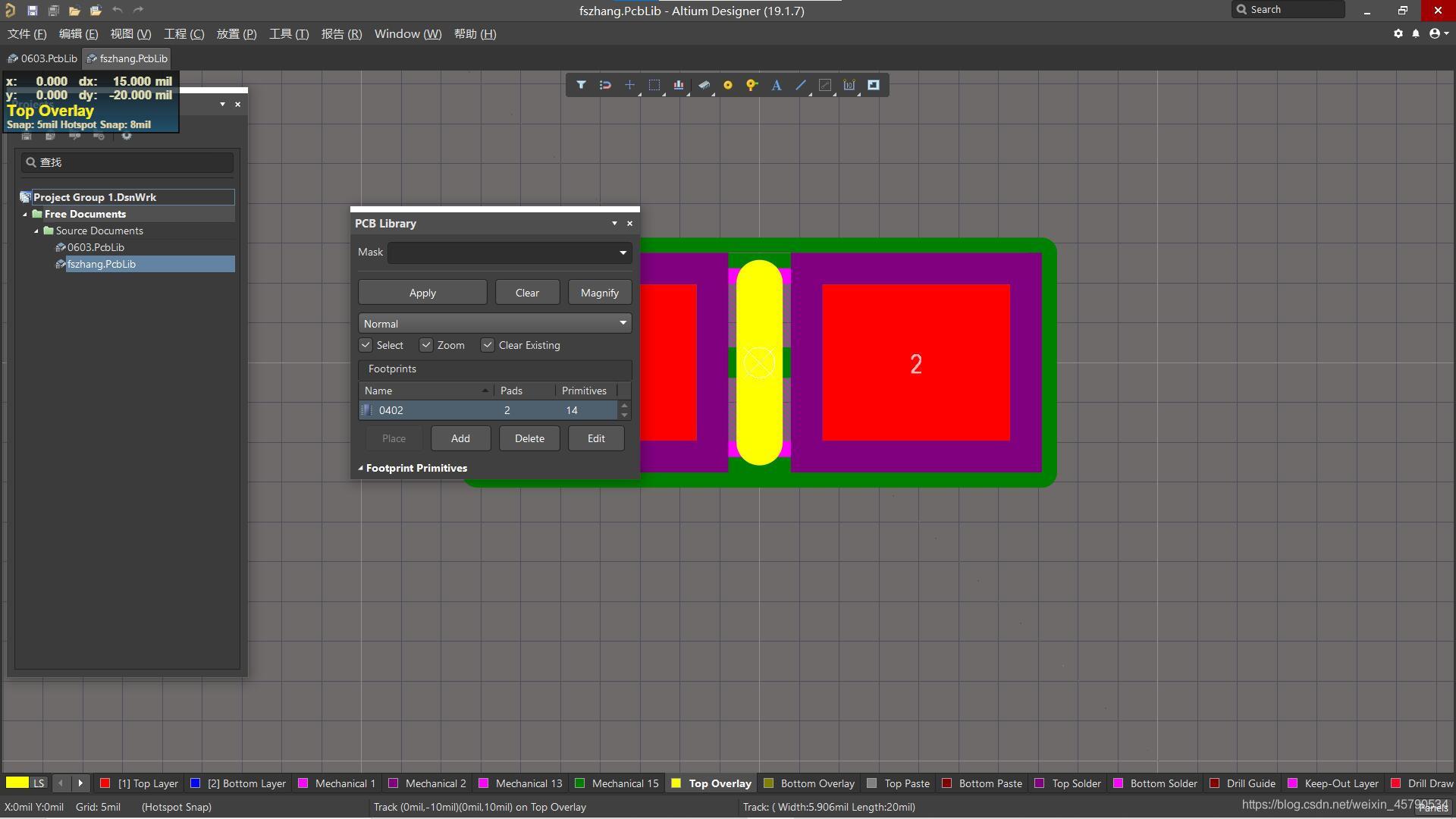

1.打開自己的pcb庫，點擊Add(添加)，

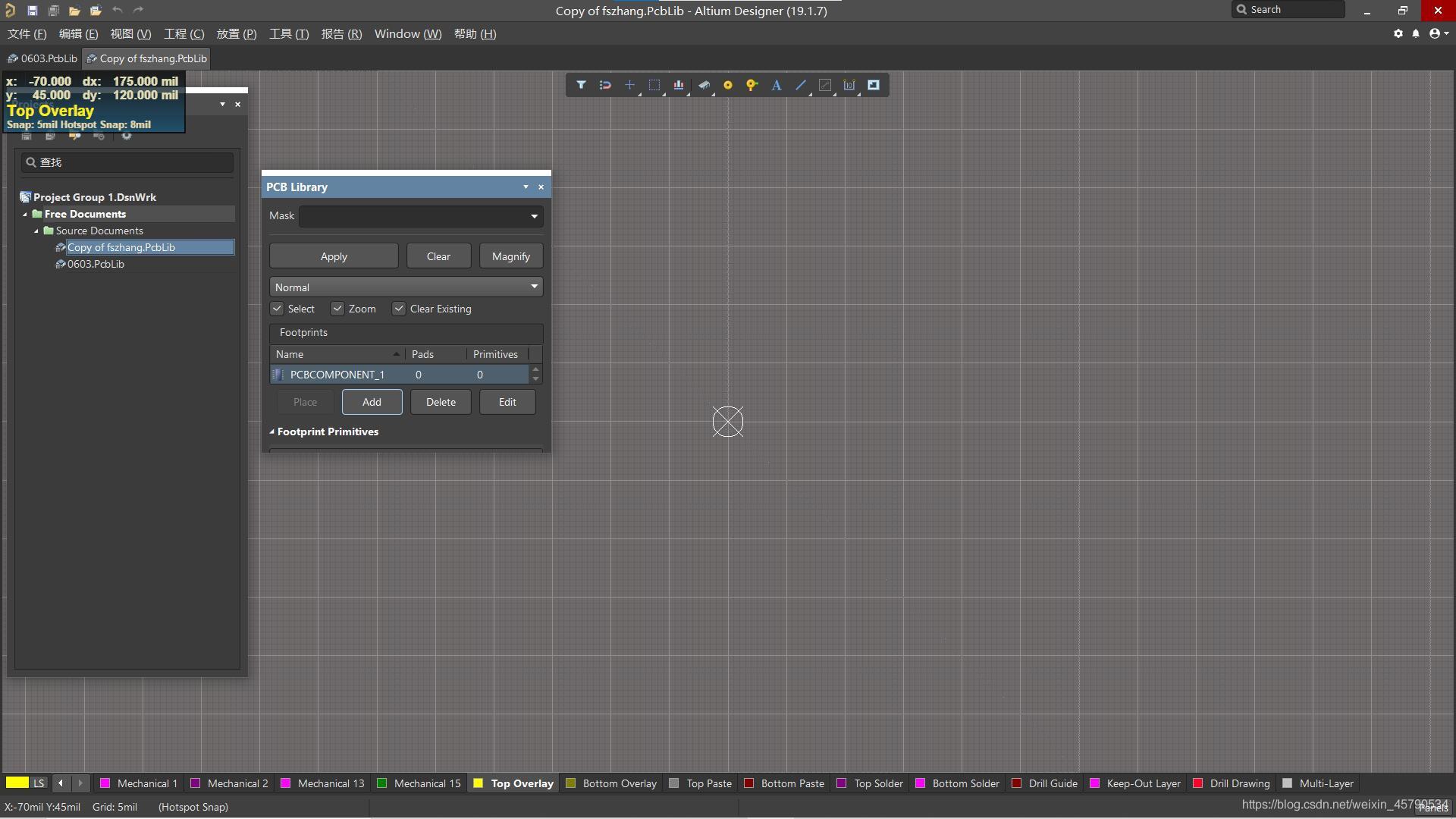

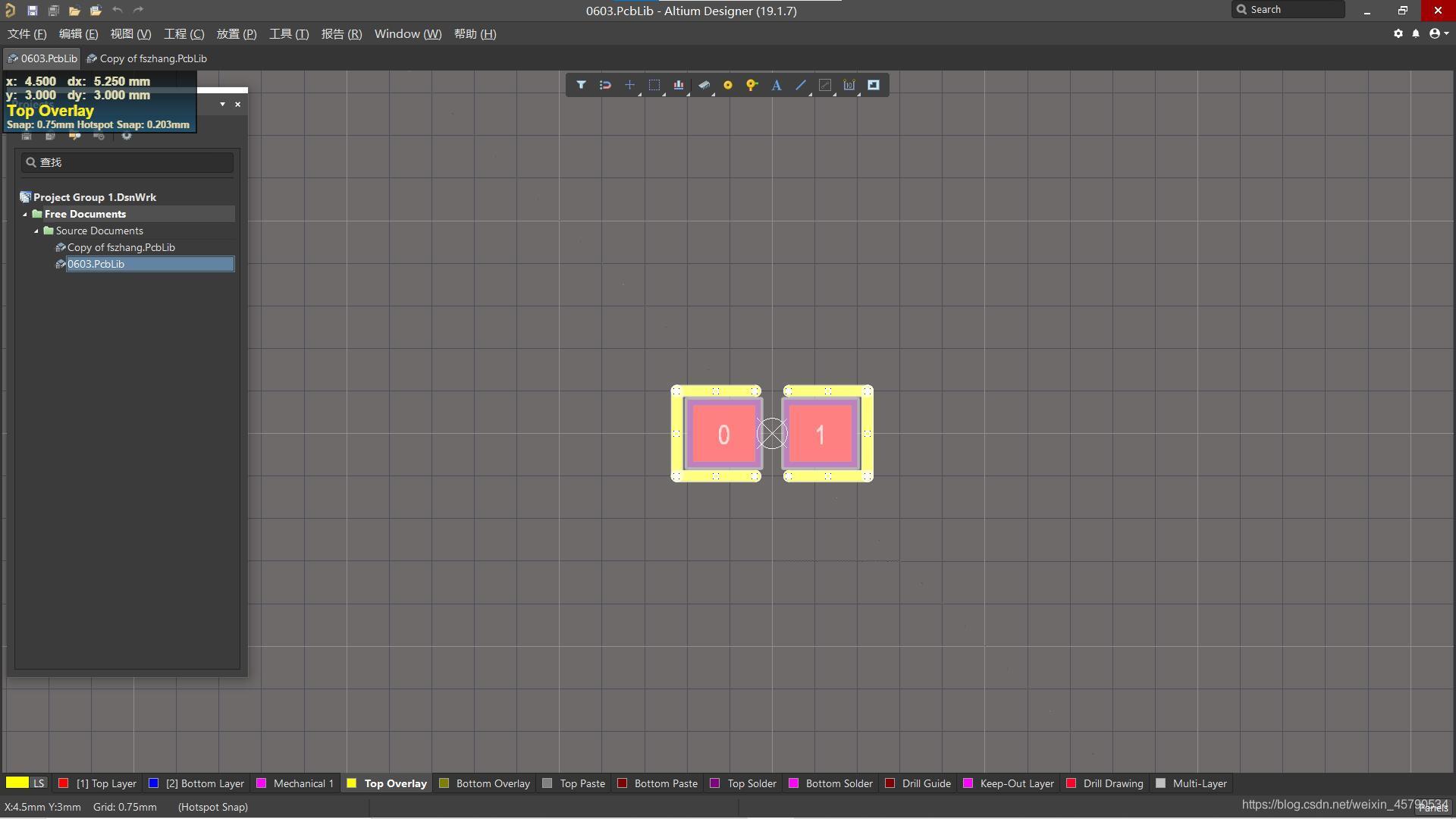

2.得到一個新的pcb-libray,然后將畫好的焊盤，用快捷鍵Ctrl+A全部復制到新建的pcb-libray里面粘貼，

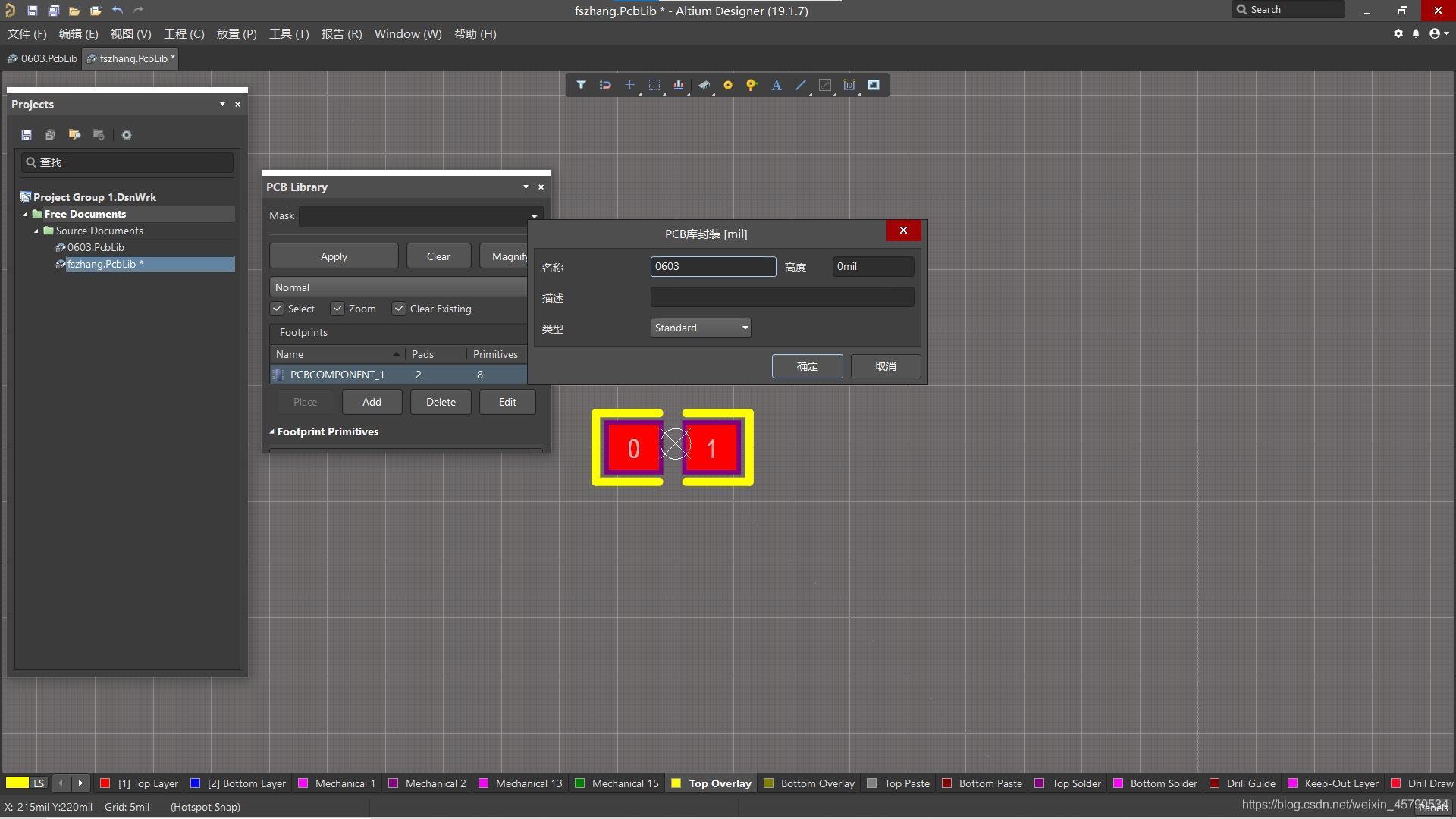

3.復制好后雙擊新的pcb-libray的名字，進行命名，然后保存即可，
