記錄一下來青軟之后做的第一個專案:D觸發器，DFRB1C，
平臺：IC617
1. 繪制原理圖
建立schematic型別的view，并進行繪制，其中繪制了很多子模塊的電路圖例如與非門、反相器以及傳輸門，然后將他們生成symbol,經由大原理圖的呼叫，形成D觸發器，

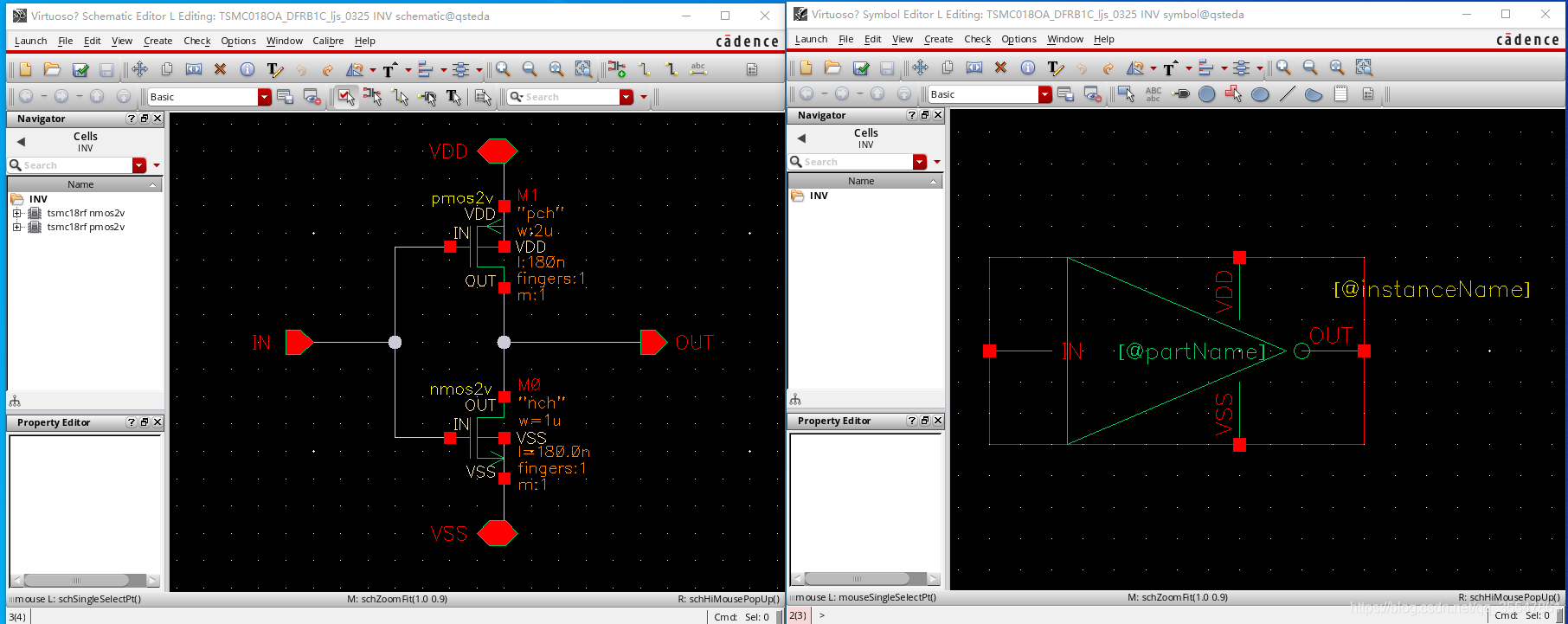

反相器schematic及symbol

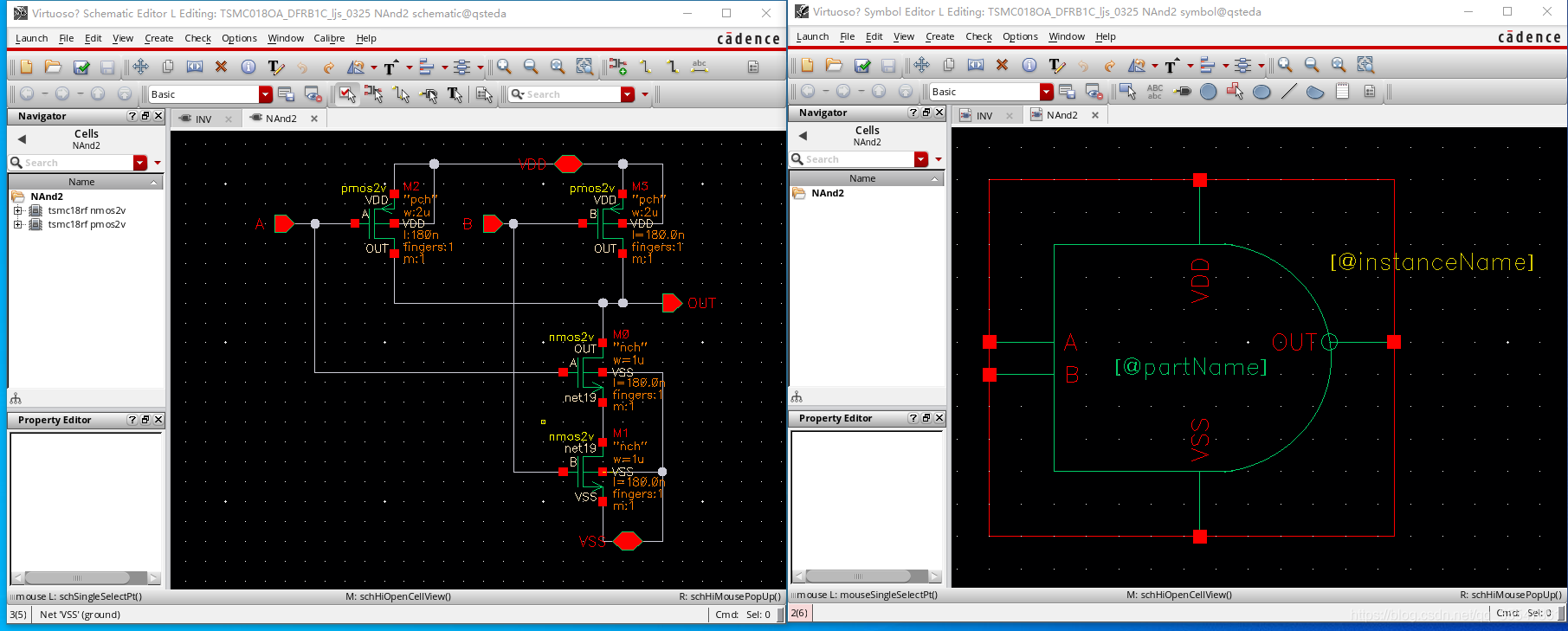

與非門schematic及symbol

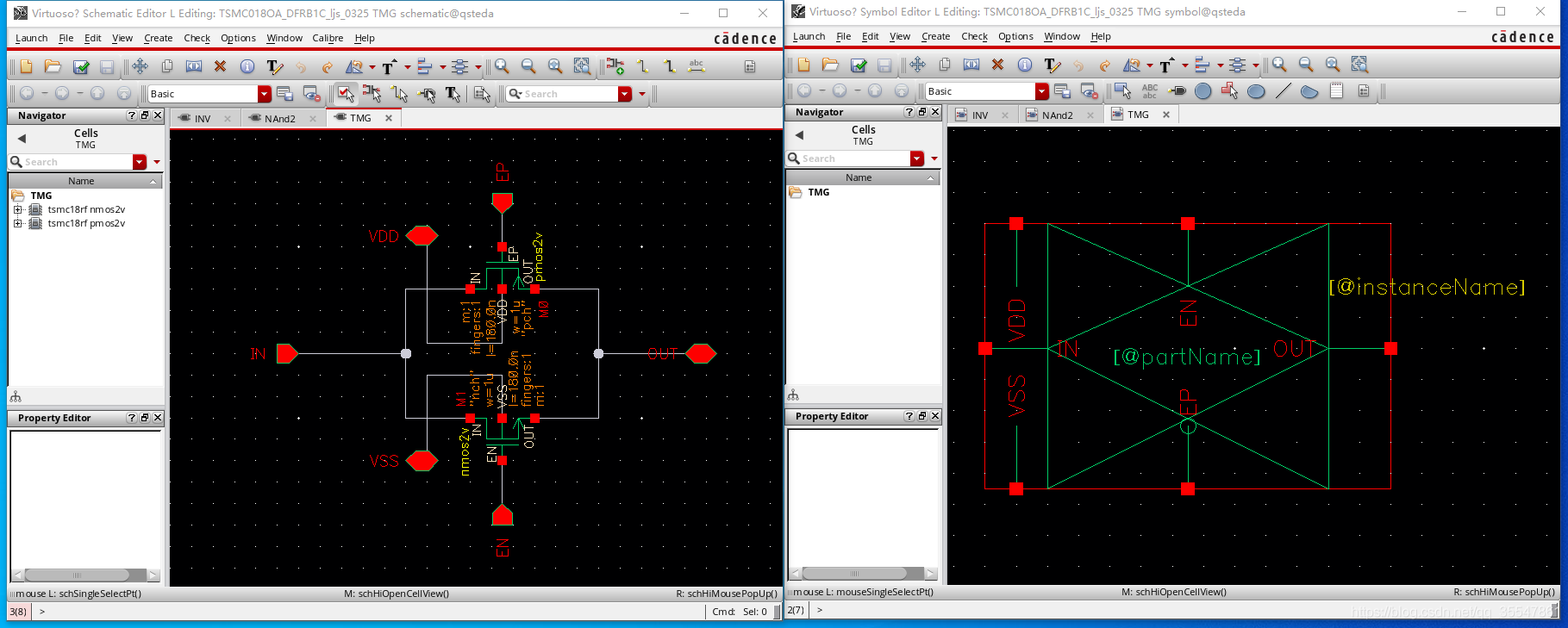

傳輸門schematic及symbol

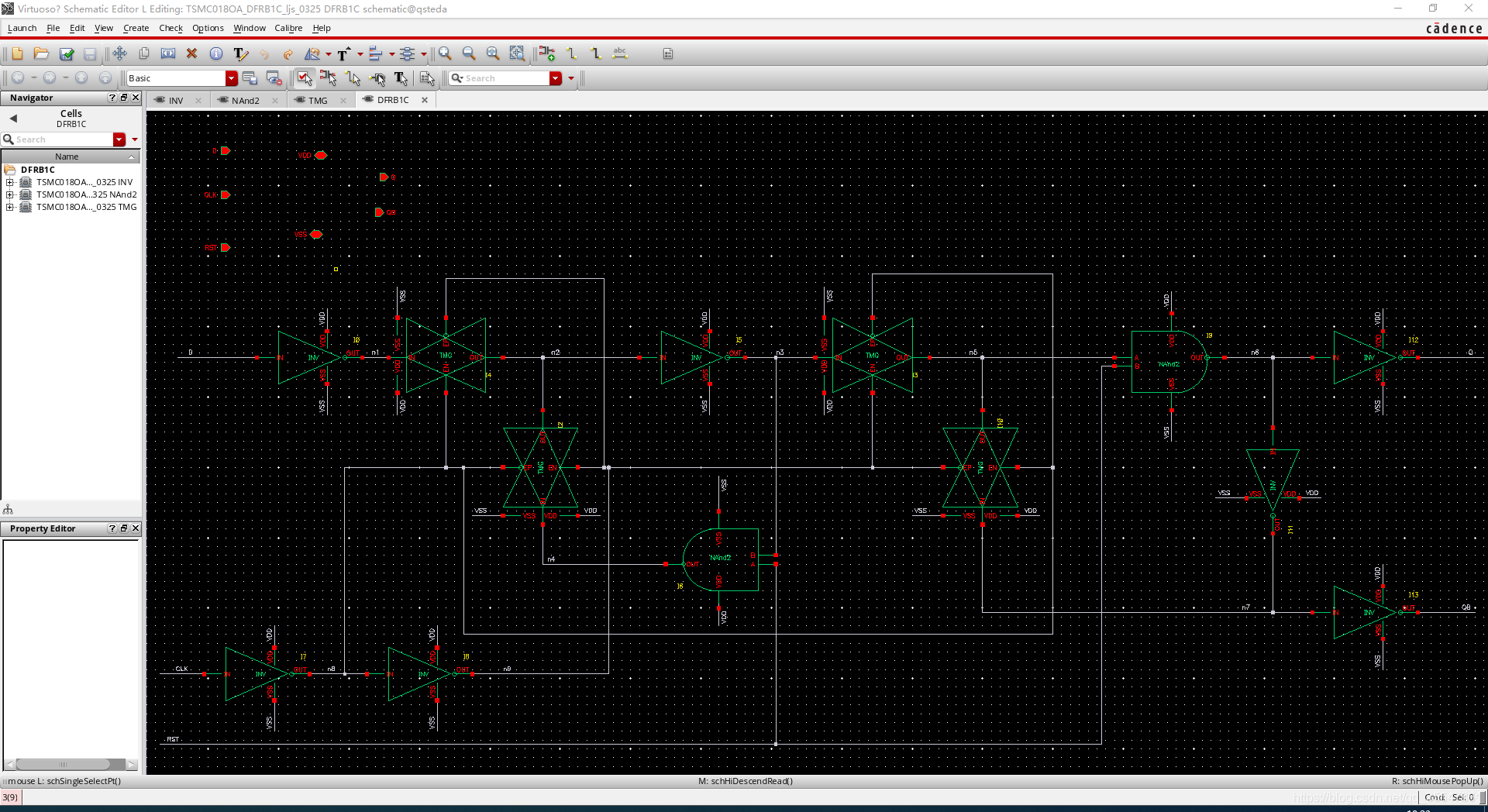

D觸發器schematic
2. 繪制版圖
和繪制原理圖相似，先是繪制幾個子模塊電路，再經由拼裝組合，形成最終的頂層視圖，

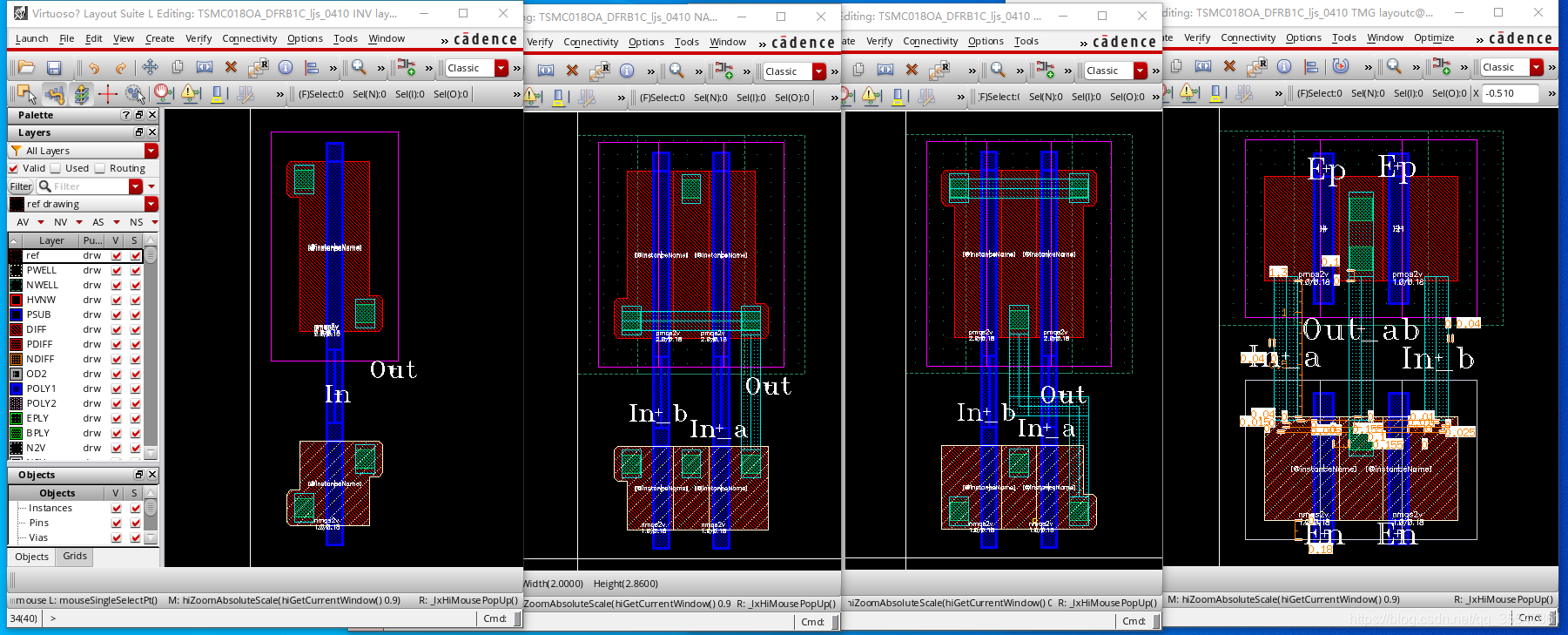

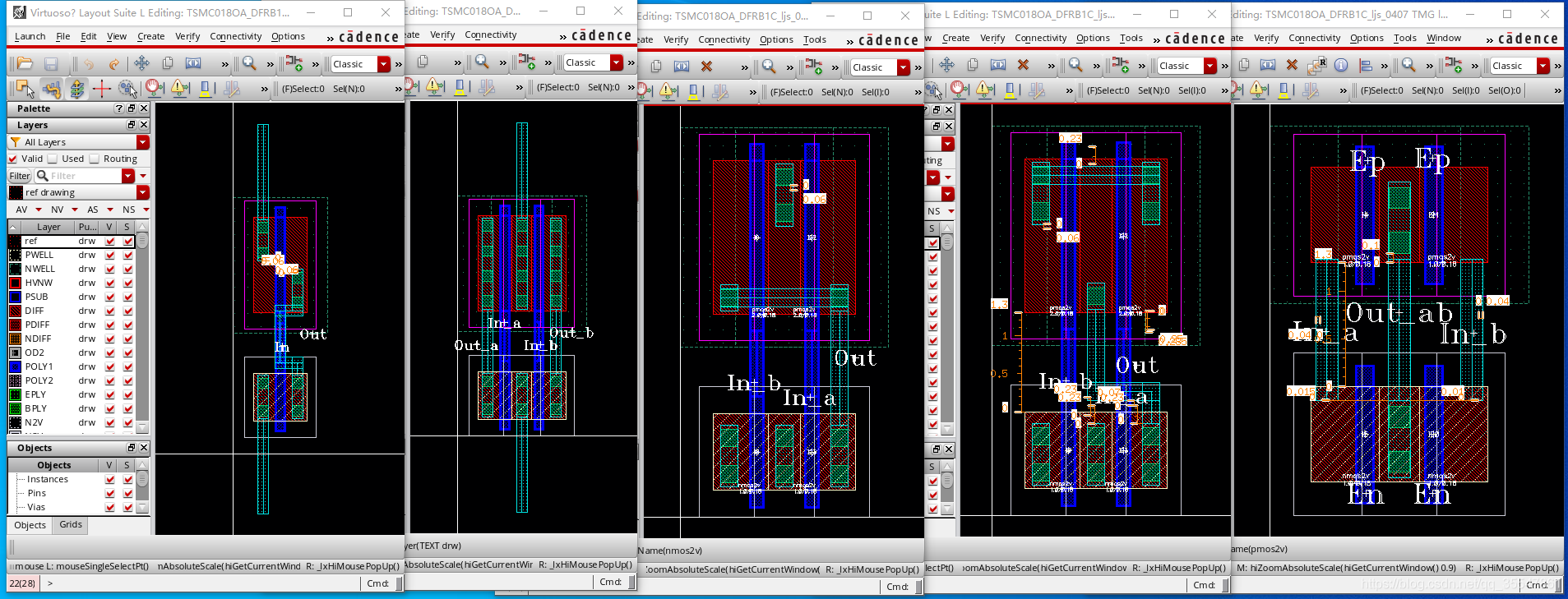

下圖分別是單個反相器的版圖、兩個反相器有源區共用的版圖、與非門的第一種版圖、與非門的第二種版圖以及兩個傳輸門有源區共用的版圖，

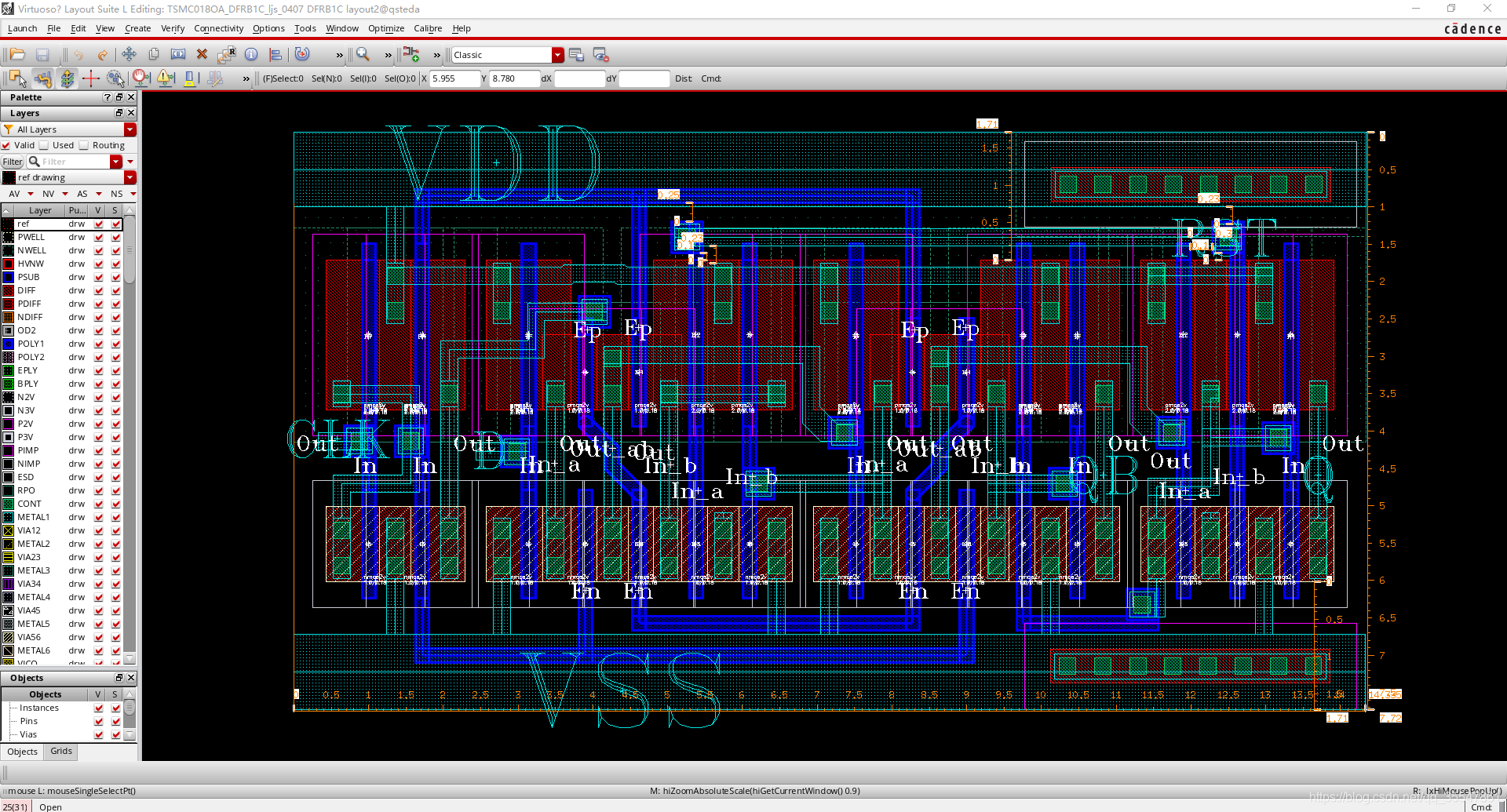

第一版的頂層layout，畫完時還是略有成就感，并覺得畫的還蠻不錯，（DRC，LVS均通過）
在之后，老師說可以刪掉幾個有源區的contact,便再經由了打散、刪孔，優化走線，開始了第二版的繪制，

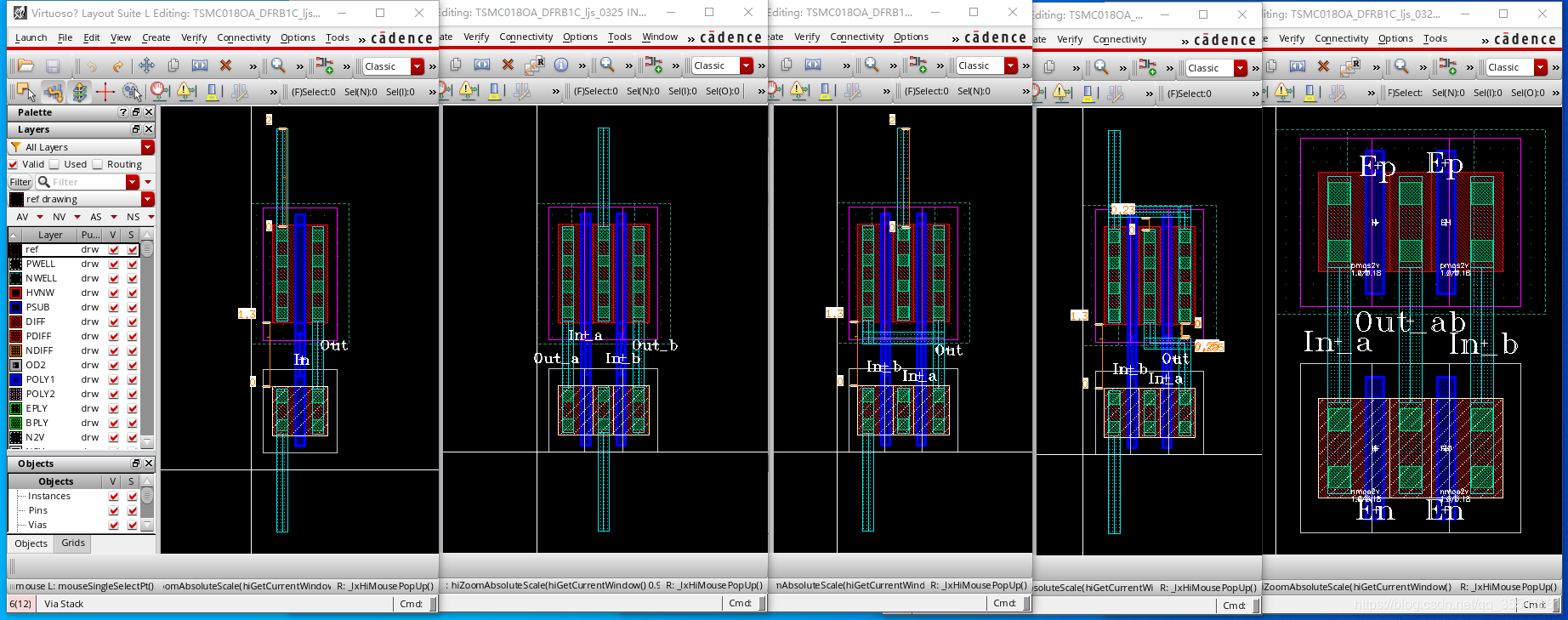

與上面相似，分別是單個反相器的版圖、兩個反相器有源區共用的版圖、與非門的第一種版圖、與非門的第二種版圖以及兩個傳輸門有源區共用的版圖，不過基本都是刪過孔的，（有點丑）

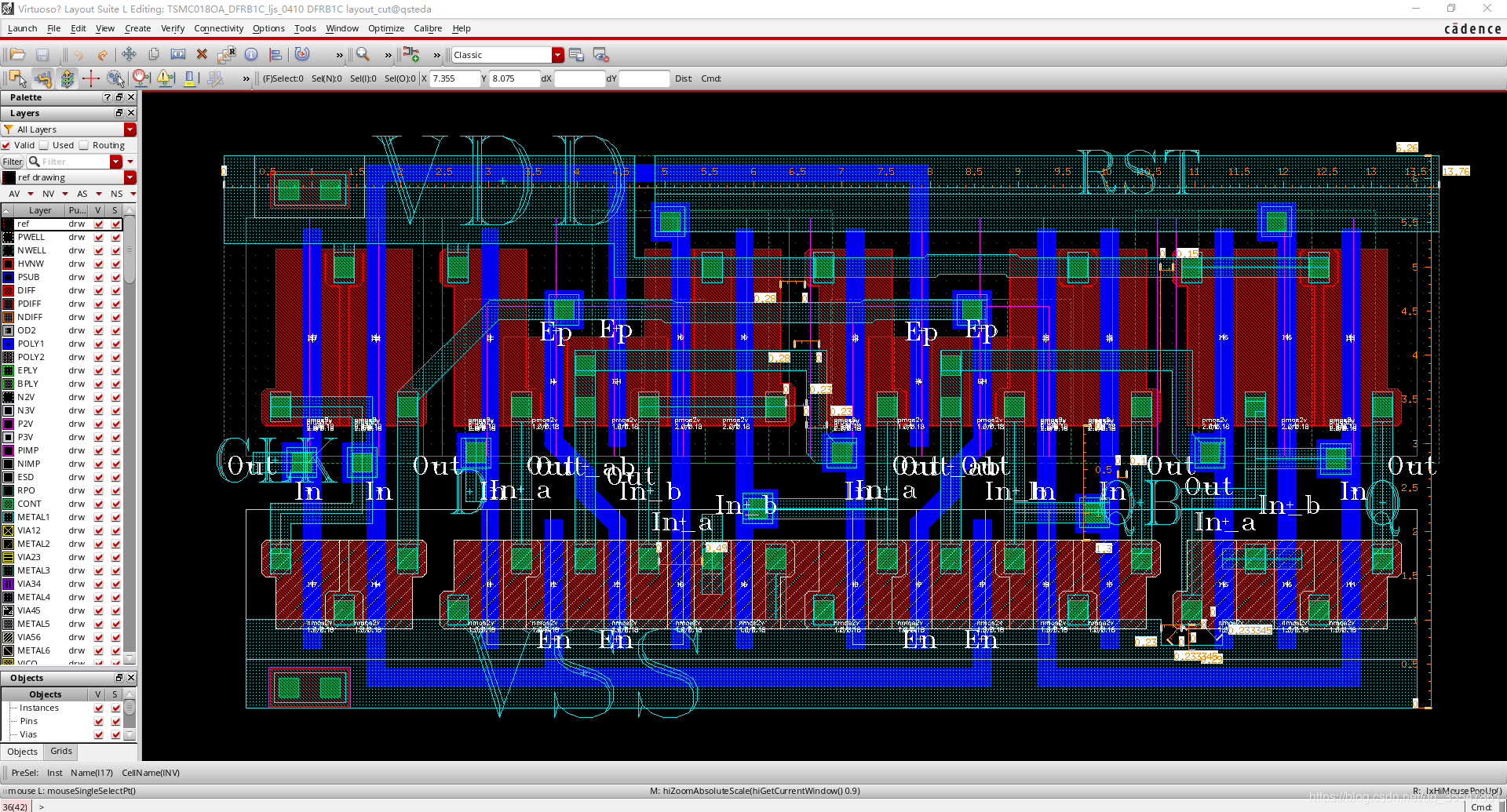

第二版的頂層layout，畫到最后終于忍不住了，太丑了，（DRC，LVS均通過）
無法忍受的情況下，再經由老師提示，可以將有源區切割，又開始了第三版的繪制，
與上面還是差不多，只不過將兩個反相器有源區共用的版圖去掉了，然后剩下的分別是單個反相器的版圖、與非門的第一種版圖、與非門的第二種版圖以及兩個傳輸門有源區共用的版圖，基本都是刪過contact并切割過有源區的，

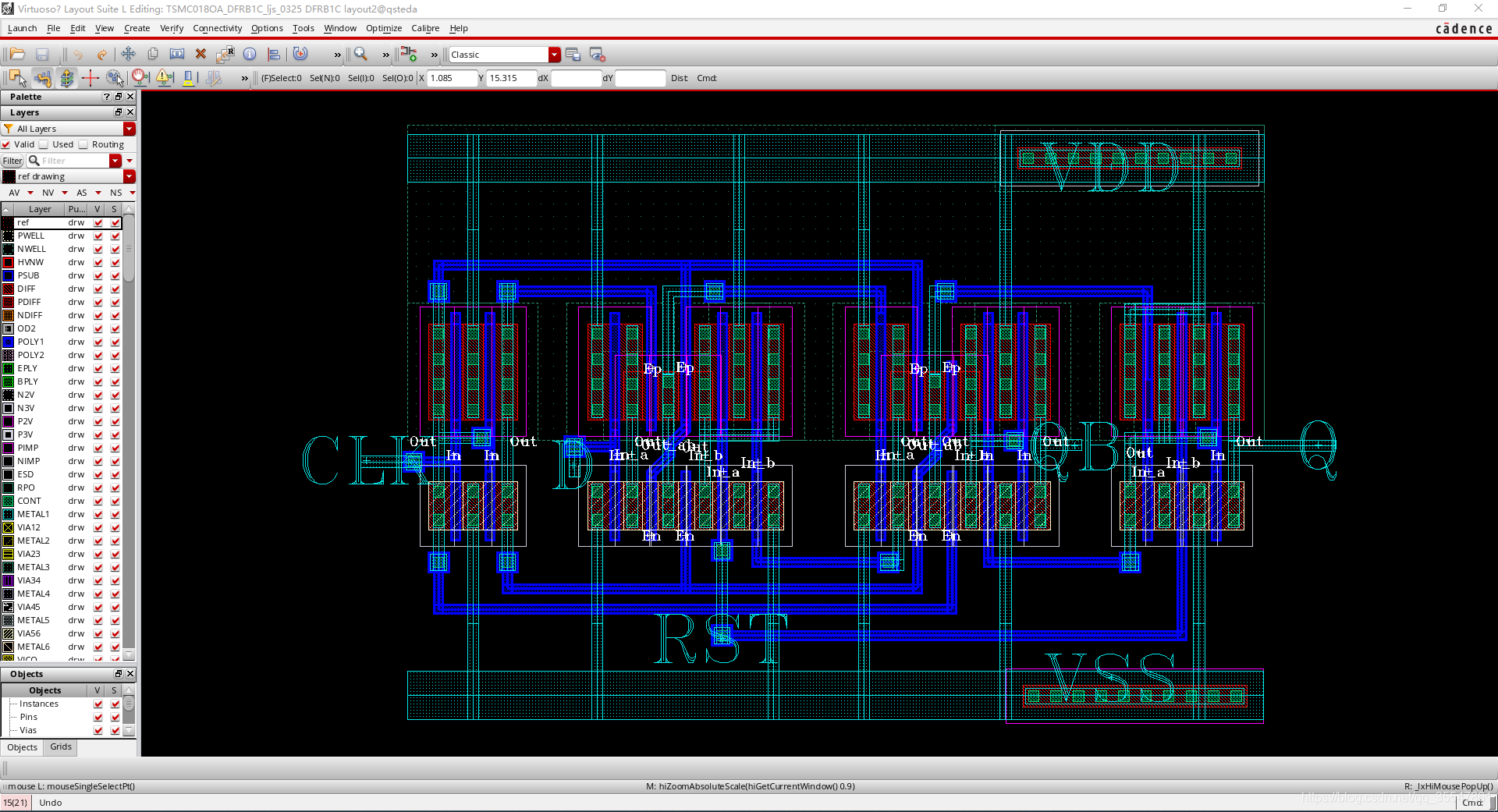

第三版也是最后一版的頂層layout，不可能再改了，太累人了，（DRC，LVS均通過）
走到最后，無論是走線還是布局，都是有種緊湊的感覺，不知道會不會產生什么亂七八糟的效應，這些留給以后再說吧，這次的也是第一次的實訓專案也算是馬馬虎虎的完成了，不管怎樣，通過這次專案也算是是鍛煉并熟悉了一下對virtuoso的使用，
3. 總結
體會也是蠻多的吧，雖然重復性勞動較多，不斷在drc、lvs，對design rule檔案從最開始的全靠有道翻譯，到最后能靠自己猜出部分意思，也算是種進步吧，從原理圖的繪制、symbol的生成、layout的繪制到netlist以及GDS檔案的匯出、drc以及lvs驗證的設定，也都算是走過了一遍，不像是之前啥也不懂的狀態，
