如何運用vue+echarts前后端互動實作動態餅圖
文章目錄
- 如何運用vue+echarts前后端互動實作動態餅圖
- 前言
- 一、環境配置
- 1.1 安裝acharts
- 1.2 全域參考
- 二、圓環圖前端實作
- 2.1 先在vue頁面添加渲染盒子
- 2.2 前端邏輯實作部分
- 3.3 展示（可按自己需求更改前端樣式）
- 三、前后端資料互動實作
- 3.1 創建資料庫
- 3.2 后臺代碼的撰寫
- 3.2.1 在bean包下創建QueryInfo類
- 3.2.2 在bean包下創建Showdate類
- 3.2.3 在resources下創建Mapper
- 3.2.4 在Dao下創建ShowdateDao
- 3.2.5 在Controller下創建ShowdateController
- 3.2.6 修改前端介面
前言
我們做專案的時候，常常需要一些統計圖來展示我們的資料，作為web開發人員，會實作統計圖是我們必會的技能，我將帶大家來實作動態餅圖的實作
一、環境配置
1.1 安裝acharts
//npm也一樣
cnpm install echarts --save
1.2 全域參考
main.js中配置
//引入 echarts
import echarts from 'echarts'
//注冊組件
Vue.prototype.$echarts = echarts

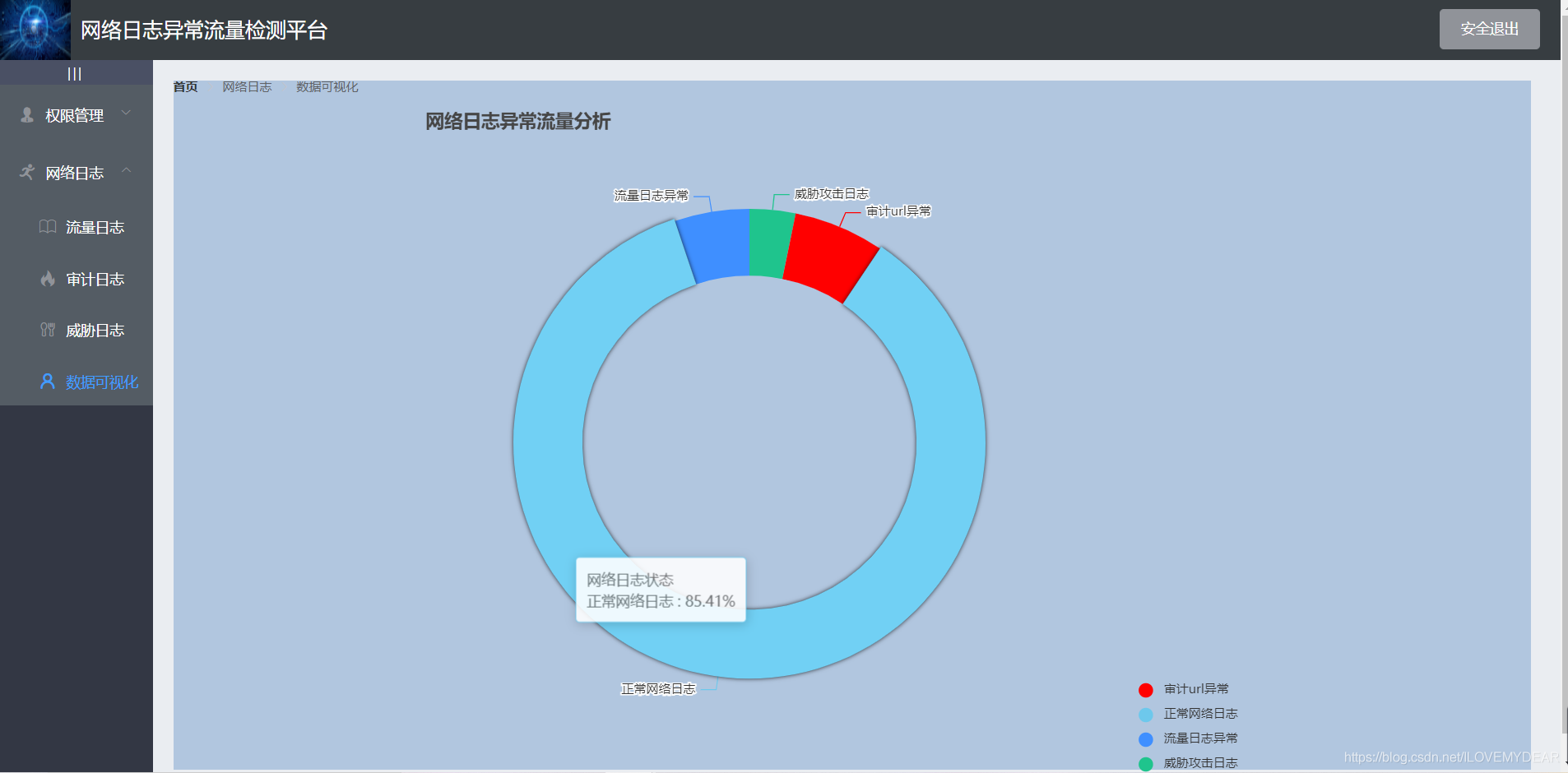

全域注冊好組件之后就讓我們進入正題吧，第一步先繪制圓環圖吧，先上結果圖：
二、圓環圖前端實作
2.1 先在vue頁面添加渲染盒子
<template>
<div class="test2" style="width:600px;height:400px;">
<div id="myChart" style="width:100%;height:278px;float:left;"></div>
</div>
</template>
2.2 前端邏輯實作部分
引入echart
import * as echarts from 'echarts'
注意：這里有一個大坑，如果你安裝的是高版本的echarts,一定要按我這個來，import echarts from 'echarts’網上很多人都這么分享會發生init函式初始化錯誤
<script>
import * as echarts from 'echarts'
export default {
name: 'test2',
data () {
return {
queryInfo: {
query: "",
pageNum: 1,
pageSize: 4,//后端請求的資料類別4個，如果你有多個，就更改這個引數
},
queryInfof: {
query: "",
pageNum: 1,
pageSize: 100,
},
myChart: '',
opinionData2: [
{"itemStyle":"#3F8FFF","name":"威脅攻擊日志","value":200},
{"itemStyle":"#6DC8EC","name":"審計url例外","value":388},
{"itemStyle":"#1FC48D","name":"正常網路日志","value":5287},
{"itemStyle":"red","name":"流量日志例外","value":320}
]
}
},
mounted: function () {
this.drawLine();
},
methods: {
async drawLine () {
// 呼叫post請求
/* const { data: res } = await this.$http.get("alldate", {
params: this.queryInfo
});
if (res.flag != "success") {
return this.$message.error("該資料獲取失敗！！！");
}
console.log(res.flag)
this.opinionData2 = res.opinionData2; // 將回傳資料賦值*/
this.myChart = echarts.init(document.getElementById('myChart'))
this.myChart.setOption({
title: {
text: '網路日志例外流量分析', // 主標題
subtext: '', // 副標題
x: 'left' // x軸方向對齊方式
},
grid: { containLabel: true },
tooltip: {
trigger: 'item',
formatter: '{a} <br/>{b} : {d}%'
},
// color: ['#1FC48D', '#F5A60A', '#6DC8EC', '#3F8FFF'],
color: ['#1FC48D', 'red', '#6DC8EC', '#3F8FFF'],
// backgroundColor: '#ffffff',
legend: {
orient: 'vertical',
icon: 'circle',
align: 'left',
x: 'right',
y: 'bottom',
data: ['審計url例外', '正常網路日志', '流量日志例外', '威脅攻擊日志']
},
series: [
{
name: '網路日志狀態',
type: 'pie',
radius: ['50%', '70%'],
avoidLabelOverlap: false,
center: ['40%', '50%'],
itemStyle: {
emphasis: {
shadowBlur: 10,
shadowOffsetX: 0,
shadowColor: 'rgba(0, 0, 0, 0.5)'
},
color: function (params) {
// 自定義顏色
var colorList = ['#1FC48D', 'red', '#6DC8EC', '#3F8FFF']
return colorList[params.dataIndex]
}
},
data: this.opinionData2
}
]
})
},
}
}
</script>

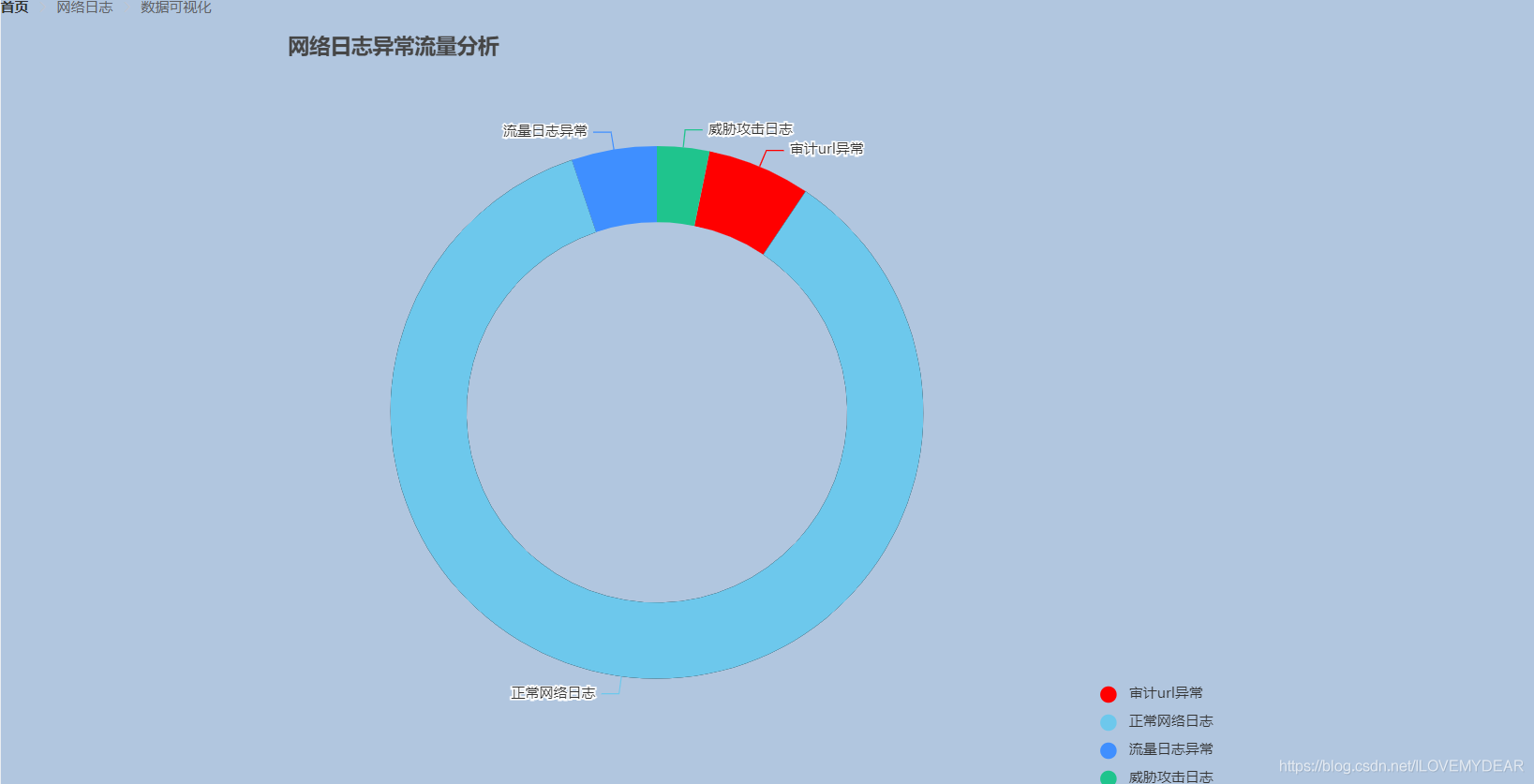

3.3 展示（可按自己需求更改前端樣式）
三、前后端資料互動實作
3.1 創建資料庫

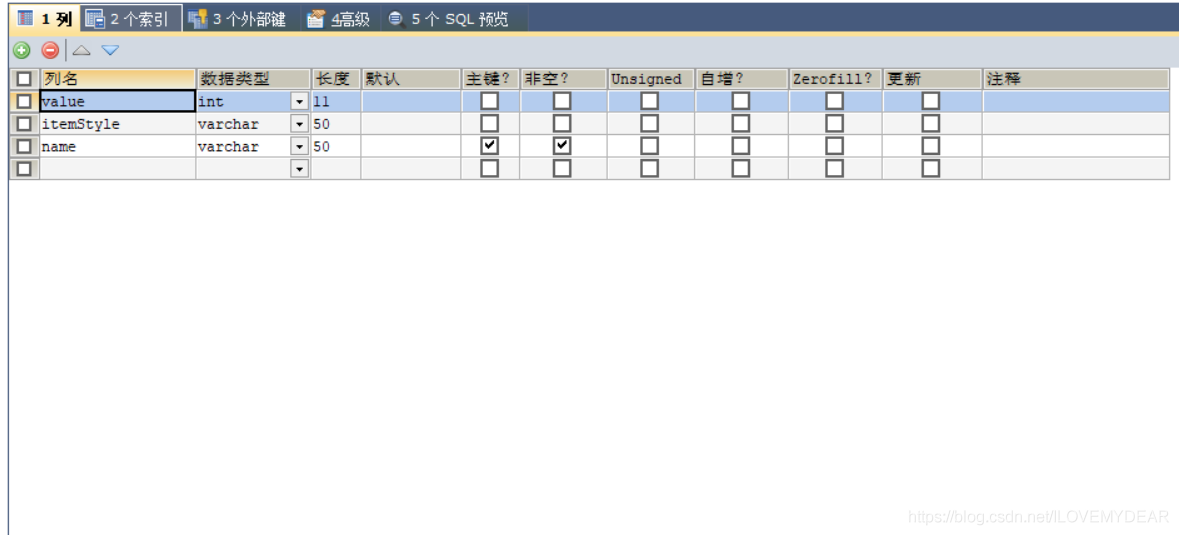

表結構：（根據你的業務需要創建）

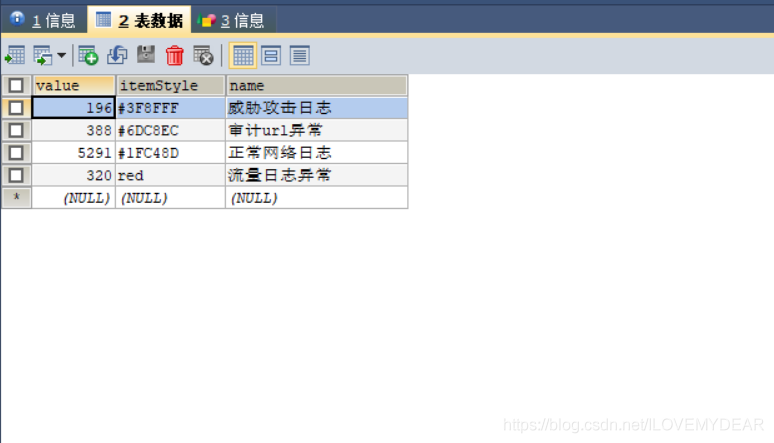

表資料
3.2 后臺代碼的撰寫
3.2.1 在bean包下創建QueryInfo類
該類實作得到前端請求的資料條數，相當于分頁功能，
public class QueryInfo {
private String query;
private int pageNum=1;
private int pageSize=1;
public QueryInfo() {
}
public QueryInfo(String query, int pageNum, int pageSize) {
this.query = query;
this.pageNum = pageNum;
this.pageSize = pageSize;
}
public String getQuery() {
return query;
}
public int getPageNum() {
return pageNum;
}
public int getPageSize() {
return pageSize;
}
public void setQuery(String query) {
this.query = query;
}
public void setPageNum(int pageNum) {
this.pageNum = pageNum;
}
public void setPageSize(int pageSize) {
this.pageSize = pageSize;
}
@Override
public String toString() {
return "QueryInfo{" +
"query='" + query + '\'' +
", pageNum=" + pageNum +
", pageSize=" + pageSize +
'}';
}
}
3.2.2 在bean包下創建Showdate類
public class Showdate {
private String name;
private String itemStyle;
private int value;
public Showdate() {
}
public Showdate(String name, String itemStyle, int value) {
this.name = name;
this.itemStyle = itemStyle;
this.value = value;
}
public String getName() {
return name;
}
public void setName1(String name) {
this.name= name;
}
public String getItemStyle() {
return itemStyle;
}
public void setItemStyle(String itemStyle) {
this.itemStyle = itemStyle;
}
public int getValue() {
return value;
}
public void setValue(int value) {
this.value = value;
}
@Override
public String toString() {
return "Showdate{" +
"name='" + name + '\'' +
", itemStyle='" + itemStyle + '\'' +
", value=" + value +
'}';
}
}
3.2.3 在resources下創建Mapper
1.在Mapper中創建ShowDataMapper.xml
<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE mapper PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN"
"http://mybatis.org/dtd/mybatis-3-mapper.dtd">
<mapper namespace="com.naughty.userlogin02.dao.ShowdateDao">
<select id="getAlldate" resultType="com.naughty.userlogin02.bean.Showdate">
SELECT * FROM date1
<if test="name!=null ">
WHERE name like #{name}
</if>
LIMIT #{pageStart},#{pageSize}
</select>
<update id="updatenew">
UPDATE date1 SET value = #{count} WHERE name = #{name}
</update>
</mapper>
2.在resources下創建application.yml用于配置資料庫和埠號
# mysql
spring:
datasource:
#MySQL配置
driverClassName: com.mysql.cj.jdbc.Driver
url: jdbc:mysql://localhost:3306/weblog?useUnicode=true&characterEncoding=UTF-8&useSSL=false&serverTimezone=UTC
username: root
password: root
mybatis:
mapper-locations: classpath:mapper/*.xml
type-aliases-package: com.example.demo.model
server:
port: 9000
3.2.4 在Dao下創建ShowdateDao
里面有兩個介面，如果你需要操作資料庫，就需要在ShowdateDao中撰寫介面方法；
在ShowDataMapper.xml中撰寫sql陳述句，
我這里實作了修改和查找；
import com.naughty.userlogin02.bean.Showdate;
import org.apache.ibatis.annotations.Param;
import org.springframework.stereotype.Repository;
import java.util.List;
@Repository
public interface ShowdateDao {
public List<Showdate> getAlldate(@Param("name") String name, @Param("pageStart") int pageStart, @Param("pageSize") int pageSize);
public int updatenew(String name, int count);
}
3.2.5 在Controller下創建ShowdateController
在ShowdateController中要注解使用空間
@Autowired
ShowdateDao showdateDao;//你需要傳給前端的資料庫表
@Autowired
FlowDao flowDao;//你的資料來源的效果資料庫表
package com.naughty.userlogin02.controller;
import com.alibaba.fastjson.JSON;
import com.naughty.userlogin02.bean.*;
import com.naughty.userlogin02.dao.CheckDao;
import com.naughty.userlogin02.dao.FlowDao;
import com.naughty.userlogin02.dao.SafeDao;
import com.naughty.userlogin02.dao.ShowdateDao;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.*;
import java.util.HashMap;
import java.util.List;
import java.util.Stack;
@RestController
public class ShowdateController {
@Autowired
ShowdateDao showdateDao;
@Autowired
FlowDao flowDao;
//前臺重繪日志資料
@CrossOrigin
@RequestMapping("/alldate")//前端請求通道
public String getAlldateList(QueryInfo queryInfo){
System.out.println(queryInfo);
int pageStart = (queryInfo.getPageNum()-1)*queryInfo.getPageSize();
List<Showdate> dates = showdateDao.getAlldate("%"+queryInfo.getQuery()+"%",pageStart,queryInfo.getPageSize());
for(int i =0;i<dates.size();i++){
System.out.println(dates.get(i).toString());
}
//校驗
//封裝校驗后的流量日志
HashMap<String, Object> res = new HashMap<>();
res.put("flag","success");
res.put("opinionData2",dates );
String date_json= JSON.toJSONString(res);
System.out.println(date_json.toString());
return date_json;
}
//資料庫資料來源的實作方法，就是改變資料庫表Date1中得資料
@RequestMapping("/getupdata")
public String updateDate(QueryInfo queryInfo){
String s = "流量日志例外";
String s1 ="審計url例外";
String s2 ="威脅攻擊日志";
String s3 ="正常網路日志";
/*int count = getUserList(queryInfo);
int count1 =getChickList(queryInfo); //四個方法需要你自己根據具體業務實作
int count2 =getSafeDate(queryInfo);
int count3 =allBlognum(queryInfo)-(count+count1+count2);*/
showdateDao.updatenew(s,count);
showdateDao.updatenew(s1,count1);
showdateDao.updatenew(s2,count2);
int i= showdateDao.updatenew(s3,count3);
System.out.println("例外型別:"+s);
System.out.println("例外日志數量:"+count);
String str = i >0?"success":"error";
return str;
}
}
3.2.6 修改前端介面
Js全部代碼：
<script>
import * as echarts from 'echarts'
export default {
name: 'test2',
data () {
return {
queryInfo: {
query: "",
pageNum: 1,
pageSize: 4,
},
queryInfof: {
query: "",
pageNum: 1,
pageSize: 100,
},
myChart: '',
opinionData2: [
//清空前端測驗資料
]
}
},
mounted: function () {
this.drawLine();
},
created() {
this.getdateList(); //每次進入頁面重繪資料庫資料實作動態資料系結
},
methods: {
async drawLine () {
// 呼叫post請求，獲得后臺資料庫的數值
const { data: res } = await this.$http.get("alldate", {
params: this.queryInfo
});
if (res.flag != "success") {
return this.$message.error("該資料獲取失敗！！！");
}
console.log(res.flag)
this.opinionData2 = res.opinionData2; // 將回傳資料賦值
this.myChart = echarts.init(document.getElementById('myChart'))
this.myChart.setOption({
title: {
text: '網路日志例外流量分析', // 主標題
subtext: '', // 副標題
x: 'left' // x軸方向對齊方式
},
grid: { containLabel: true },
tooltip: {
trigger: 'item',
formatter: '{a} <br/>{b} : {d}%'
},
// color: ['#1FC48D', '#F5A60A', '#6DC8EC', '#3F8FFF'],
color: ['#1FC48D', 'red', '#6DC8EC', '#3F8FFF'],
// backgroundColor: '#ffffff',
legend: {
orient: 'vertical',
icon: 'circle',
align: 'left',
x: 'right',
y: 'bottom',
data: ['審計url例外', '正常網路日志', '流量日志例外', '威脅攻擊日志']
},
series: [
{
name: '網路日志狀態',
type: 'pie',
radius: ['50%', '70%'],
avoidLabelOverlap: false,
center: ['40%', '50%'],
itemStyle: {
emphasis: {
shadowBlur: 10,
shadowOffsetX: 0,
shadowColor: 'rgba(0, 0, 0, 0.5)'
},
color: function (params) {
// 自定義顏色
var colorList = ['#1FC48D', 'red', '#6DC8EC', '#3F8FFF']
return colorList[params.dataIndex]
}
},
data: this.opinionData2
}
]
})
},
async getdateList() {
// 呼叫post請求
const { data: res } = await this.$http.get("getupdata", {
params: this.queryInfof
});
if (res != "success") {
return this.$message.error("該資料獲取失敗！！！");
}
console.log(res)
},
}
}
</script>

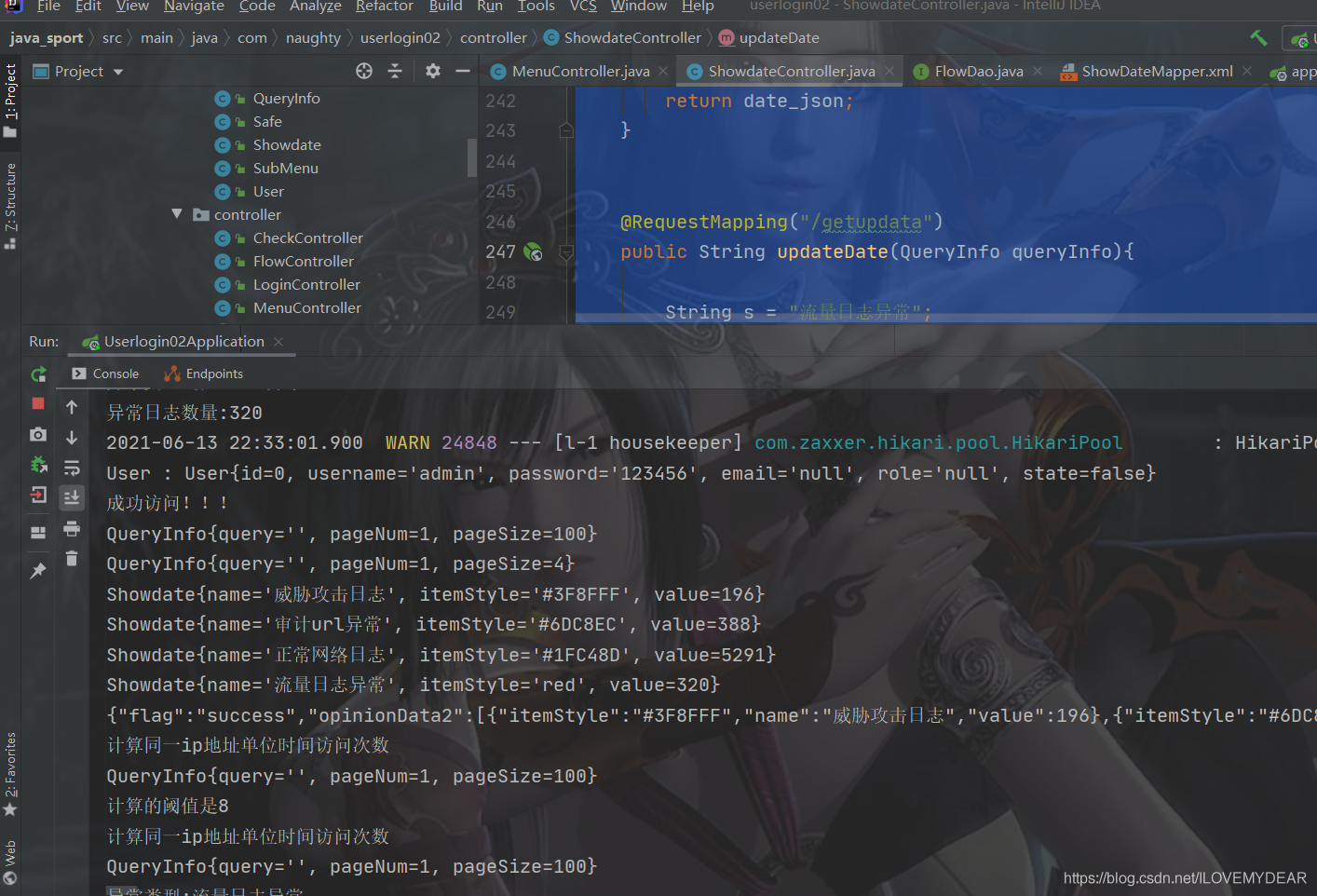

后臺回傳資料：
