HarmonyOS 實戰——萬字分析并學習 JsFACard 專案

- 專案結構
- 原始碼學習
- - config.json
  - - module
    - - abilities
      - js
  - Java 部分
  - - 類
    - 成員變數
    - 方法
  - JavaScript 部分
  - - jsmusictemplate
    - - hml
      - css
      - json
- 總結

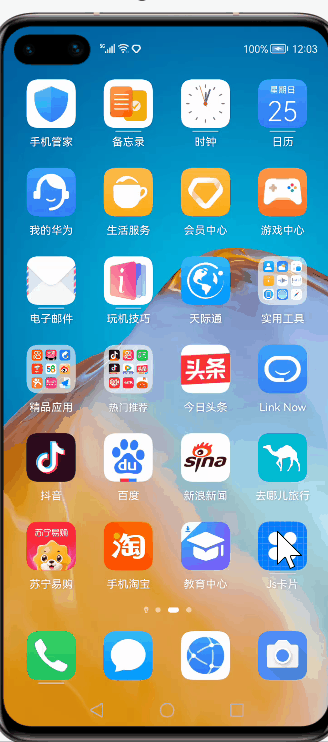

在上一篇中學習原子化服務的文 HarmonyOS 實戰——認識服務卡片及運行第一個服務卡片的后半部分學習了如何運行官方提供的案例，運行效果如下：

這篇文就官方提供的 JsFACard 原始碼進行學習，JsFACard 的命名是因為這個專案主要是基于 JavaScript 進行實作的 FA(Feature Ability，元服務，代表有界面的 Ability，用于與用戶進行互動) 卡片服務(Card 的由來)，

完成了 JsFACard 案例學習應該能夠掌握以下技能：

了解原子服務的基礎結構

即 src 的專案結構
了解基礎的卡片服務的配置

即通過修改 config.json 完成卡片服務的配置
了解卡片服務的結構
實作卡片服務的資料交換和狀態更新

通過 json/js 實作狀態管理，以及通過 Java 代碼中的 onTriggerFormEvent方法實作卡片狀態的更新

專案結構

主要的內容，即 src 目錄下的內容如下：

也就是下面的結構：

|- src
|  |- main # 主要內容
|  |  |- java # java 依舊會別用做為主要的實體管理模塊
|  |  |  |- 存盤其他相關物件的目錄
|  |  |  |  |- ...
|  |  |  |- MainAbility # 主程式入口，DevEco Studio生成
|  |  |  |- MyApplication # DevEco Studio生成，不需變更
|  |  |- js # 主要的呈現部分
|  |  |  |- card # 卡片1號
|  |  |  |  |- common # 存放公共資源檔案
|  |  |  |  |- i18n # 多語言支持
|  |  |  |  |- pages # 存放所有組件頁面
|  |  |  |  |  |- index # 入口，包含對應檔案
|  |  |  |  |  |  |- index.css
|  |  |  |  |  |  |- index.hml
|  |  |  |  |  |  |- index.json
|  |  |  |- default # 主程式，非 卡片
|  |  |  |  |- ... # 結構基本一致，除了沒有 index.json 檔案，取而代之的是 index.js
|  |  |  |  |- app.js # 用于全域JavaScript邏輯和應用生命周期管理
|  |  |  |- jscardtemplate # 卡片2號
|  |  |  |  |- 結構一樣
|  |  |  |- jsmusictemplate # 卡片3號
|  |  |  |  |- 結構一樣
|  |  |- resources # 共享資源
|  |  |- config.json # 組態檔
|  |- ohosTest # 測驗部分，這里不會贅述

基礎結構相對而言還是比較簡單，理解起來也不是非常的復雜，不過剛開始看的時候不知道還需要寫 java 就有些蒙逼，不過最侄訓是下載了 JsFACard 才算搞明白，原來使用 JavaScript 開發不代表純 JavaScript 開發這個道理，

上文內容所包含的參考資料有：

app.js

這篇文章講述了 app.js 的用處
JS FA 概述

卡片服務始侄訓是依賴于 FA 而進行實作，換言之，不了解 FA 就無法實作卡片服務
代碼結構解讀

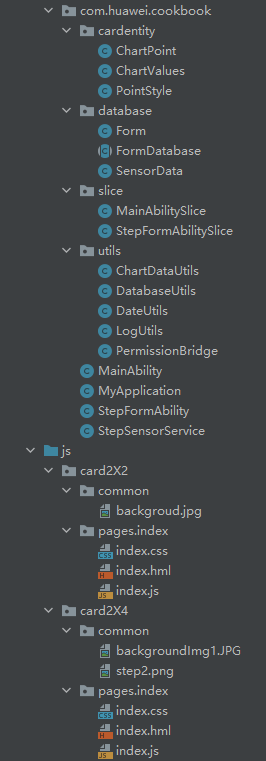

這個案例是 JS 計步器卡片 這個案例，代碼更加復雜一些，所以剛開始沒有選擇這個案例進行學習
檔案組織

服務卡片的檔案組織

原始碼學習

這是官方提供的案例，下載地址在：https://gitee.com/openharmony/app_samples/tree/master/UI/JsFACard，

config.json

完整的組態檔可以在案例中的 JsFACard / entry / src / main / config.json 看到網址在：https://gitee.com/openharmony/app_samples/blob/master/UI/JsFACard/entry/src/main/config.json，

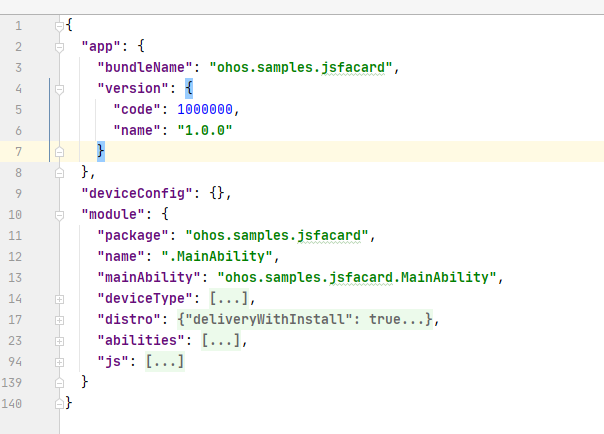

config.json 的大體結構如下：

config.json

可以看出來，config.json 有三個最大的，不可預設 的模塊：

app

表示應用的全域配置資訊，同一個應用程式中，app 中的資訊必須保持一致，

這里不會贅述，
deviceConfig

應用在具體設備上的配置資訊，這里不會贅述，
module

這塊是重點，會結合檔案詳細學習一下，

module

這是重點，module 部分管理所有當前 HAP(HarmonyOS Ability Package) 的配置資訊，每個 HAP 是 Ability 的部署包，Ability 為應用/服務的基本組成單位，我的理解是某個功能的具體實作，

這里會結合專案結構對 module 中的內容進行分析和學習，

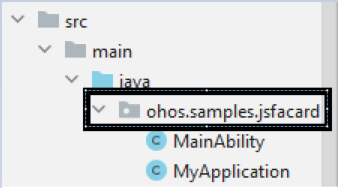

package，不可預設

package 是 HAP 的包結構名稱，在應用內應保證唯一性，建議與 HAP 的工程目錄保持一致，

例如說這個專案的 package 值是 ohos.samples.jsfacard，與 HAP 的工程目錄是保持一致的(畢竟官方自己建議這么實施)，
name，不可預設

HAP 的類名，前綴需要與同級的 package 標簽指定的包名一致，也可采用 . 開頭的命名方式，

也就是使用絕對定位和相對定位的關系，原本的值使用的是相對定位，也就是采用 . 開頭的命名方式：.MainAbility，這種情況下，系統運行時回去尋找 package 下的類名進行打包，

本機測驗采用絕對定位的方式，也就是 ohos.samples.jsfacard.MainAbility 一樣可以運行，
mainAbility

表示 HAP 包的入口 ability 名稱，如果存在 page 型別的 ability 就不可預設，

案例情況下，name 和 mainAbility 指向的是同一個類——ohos.samples.jsfacard.MainAbility，
deviceType，不可預設

當前應用/服務可運行的設備，接受的引數為字串型別，預設的時候只勾選了手機，所以這里的值是 ["phone"]，
distro，不可預設

HAP 發布的具體描述，包含的資訊有：
- deliveryWithInstall，不可預設，建議設定為 true

  當前 HAP 是否支持隨應用安裝，

  設定 false 就代表了安裝應用不會安裝當前 HAP 的意思？不是很明白這個特性是什么意思，

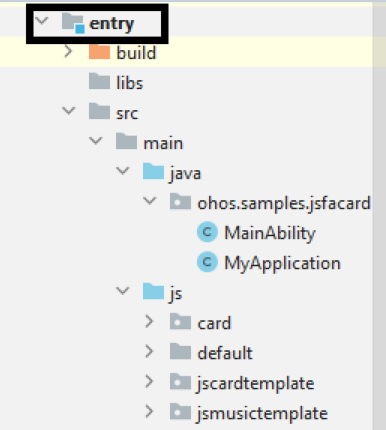

- moduleName

  模塊名稱，這點抬頭看最上面即可：

  值是 entry
- moduleType

  表示 HAP 的型別，目前只能在 entry 和 feature 中選擇，
- installationFree

  免安裝特性，JsFACard 默認值是 false，感覺設定為 true 也可以吧，
abilities，可預設

陣列格式，其中每個元素表示一個提供的服務，整個陣列代表著所有提供的服務，
js，可預設

陣列格式，表示基于 JS UI 框架開發的 JS 模塊集合，其中的每個元素代表一個 JS 模塊的資訊，

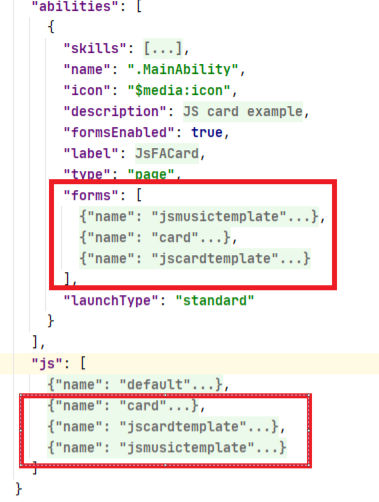

在 JsFACard 之中，除了 default 是默認程式的 UI 之外，其余每一個 JS 物件所對應的都是一個 forms，也就是卡片服務：

abilities

JsFACard 專案里值包含了一個物件，物件的中的鍵值對包含：

skills

表示 Ability 能夠接收的 Intent 的特征，一般使用的時候系統預定義內容，JsFACard 中的配置使用的就是系統預定義內容，具體配置如下：
```
{
  "skills": [
    {
      "entities": ["entity.system.home"],
      "actions": ["action.system.home"]
    }
  ]
}
```
name

表示 ability 的名稱，

鑒于這只是一個 Demo 專案，并且專案的入口和服務的入口是一樣的，所以這里的值依舊是 .MainAbility
icon

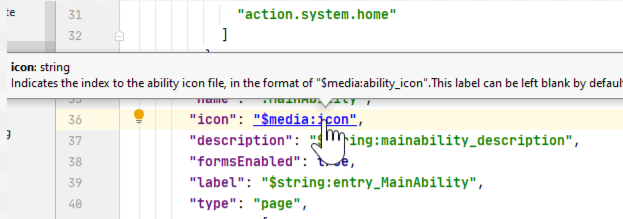

圖示，注意這里的值使用的是 $media:icon，注意看提示：

icon 接受值的格式就是 $media:some-value 這樣一個格式，

資源(resources) 下存放資源是有一定程度上的固定格式的，例如說 resources 下存放資源是需要有兩級目錄，一級子目錄為 base 目錄 和 限定詞目錄，二級子目錄為資源目錄，圖解如下：
```
resources
|---base  // 默認存在的目錄
|   |---element
|   |   |---string.json
|   |---media
|   |   |---icon.png
|---en_GB-vertical-car-mdpi // 限定詞目錄示例，需要  開發者自行創建
|   |---element
|   |   |---string.json
|   |---media
|   |   |---icon.png
|---rawfile  // 默認存在的目錄
```
因為 base 是系統默認存在的目錄，當資源目錄中沒有與設備狀態匹配的限定詞目錄時，會自動參考該目錄中的資源檔案，以 $media:some-value 為例，系統會自動匹配名為 some-value 的多媒體檔案，如果出現多個名字相同的資源，則會默認匹配第一個資源，

更多細節可以參考：資源檔案的分類中的具體條款，
description

特性和 icon 相似，格式依舊是 $string:some-value，并且會自動匹配第一條資料，
formsEnabled

表示服務是否支持卡片(forms) 功能，僅是用一 page 類
label

特性和 icon 和 description 相似，格式依舊是 $string:some-value，并且會自動匹配第一條資料，
type

表示服務的型別：
- page，基于 page 模板開發的 FA，用于提供與用戶互動的能力，

  也是這里用到的服務，其余的服務型別不多贅述，
- …

forms

服務卡片的屬性，僅在 "formsEnabled": true 時才會起效，接受資料為陣列，陣列中的每一個物件就是一個服務卡片的屬性，

卡片的屬性就比較直截了當，沒有什么特別難理解的地方：

{
  "jsComponentName": "jsmusictemplate",
  "isDefault": true,
  "formConfigAbility": "ability://ohos.samples.jsfacard.MainAbility",
  "scheduledUpdateTime": "10:30",
  "defaultDimension": "2*4",
  "name": "jsmusictemplate",
  "description": "This is a service widget",
  "colorMode": "auto",
  "type": "JS",
  "supportDimensions": ["2*4"],
  "updateEnabled": true,
  "updateDuration": 1
}

launchType

這里的值是 standard，表明服務可以有多個實體，適用于大多數應用場景

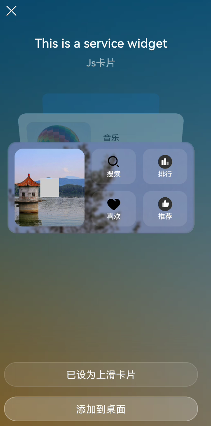

jsmusictemplate 的渲染效果如下：

卡片的 UI 暫且不論，上面的資料，如 This is a service widget(forms > description) 和 Js卡片(abilities > label) 均來源于配置，

js

js 接受的也是陣列型別，每個陣列里面是一個物件：

{
  "pages": ["pages/index/index"],
  "name": "jsmusictemplate",
  "window": {
    "designWidth": 720,
    "autoDesignWidth": true
  },
  "type": "form"
}

滾過一遍 module 和 abilities 就差不多知道這些配置都代表什么意思了，

js 陣列中提供的是卡片的 UI 布局，物件中的 name 與 forms 包含物件中的 jsComponentName，

至此，配置內容已經了解的差不多了，更多更具體的內容可以查看應用組態檔接下來可以開始著手了解實作的部分，

Java 部分

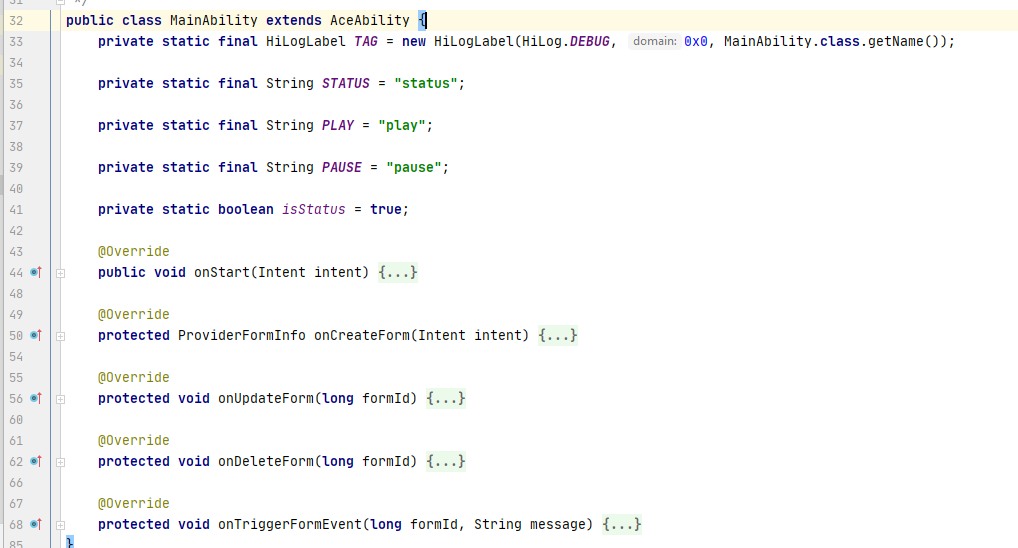

Java 部分的代碼量不是很多，畢竟這個服務卡片的內容其實不是很多，主要的結構如下：

java

類

MainAbility 是主程式入口，可以選擇繼承 AceAbility 或 Ability，這里選擇繼承的是 AceAbility，應該是可以方便一些，畢竟根據官方檔案來說，AceAbility 繼承了 Ability：

public class AceAbility
extends Ability
implements IAbilityContinuation

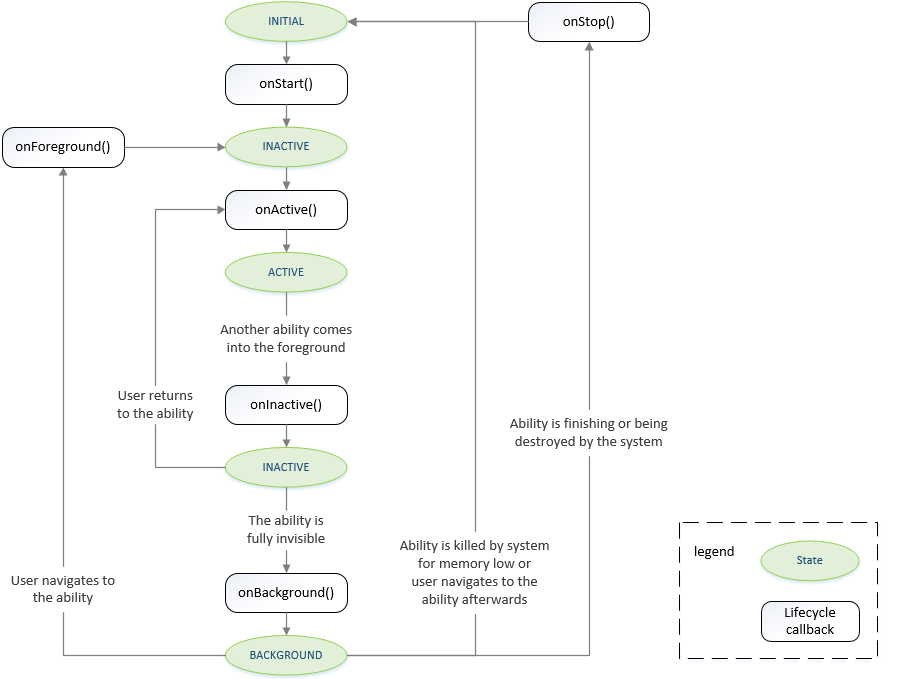

實作 MainAbility 主要是為了對服務的生命周期進行管理，官方提供的生命周期為：

life-cycle

成員變數

在 MainAbility 中宣告的幾個成員變數有：

public class MainAbility extends AceAbility {
    private static final HiLogLabel TAG = new HiLogLabel(HiLog.DEBUG, 0x0, MainAbility.class.getName());

    private static final String STATUS = "status";

    private static final String PLAY = "play";

    private static final String PAUSE = "pause";

    private static boolean isStatus = true;
}

其中包含：

HiLogLabel

日志類的輔助工具，用于定義日志型別、服務域名和標簽
STATUS，PLAY，PAUSE

三個是靜態常量，用于定義狀態
isStatus

定義當前組件的狀態，結合其他幾個常量，應該是用來控制音樂的播放，

方法

JsFACard 中多載的方法不是很多，大部分都是呼叫 super.method() 去呼叫父類中已經實作的方法，而非多載，直接呼叫父類實作的方法包含：

void onStart(Intent intent)

必須呼叫這個函式去設定 UI，在整個服務的生命周期中只能被呼叫一次
ProviderFormInfo onCreateForm(Intent intent)

呼叫這個函式會回傳一個 ProviderFormInfo 物件，用于在 UI 上顯示基礎的卡片資訊，以及向用戶提供一個卡片服務
void onUpdateForm(long formId)

呼叫函式去通知卡片服務提供商去更新特定的卡片
void onDeleteForm(long formId)

呼叫函式去通知卡片服務提供商去洗掉特定的卡片

多載的方法有：

void onTriggerFormEvent(long formId, String message)

代碼如下：

public class MainAbility extends AceAbility {
      @Override
      protected void onTriggerFormEvent(long formId, String message) {
          super.onTriggerFormEvent(formId, message);
          ZSONObject zsonObject = new ZSONObject();
          // 主要目的就是為了更新 isStatus 的狀態 和更新 zsonObject
          if (isStatus) {
              zsonObject.put(STATUS, PAUSE);
              isStatus = false;
          } else {
              zsonObject.put(STATUS, PLAY);
              isStatus = true;
          }
          FormBindingData formBindingData = new FormBindingData(zsonObject);
          try {
              updateForm(formId, formBindingData);
          } catch (FormException e) {
              HiLog.info(TAG, "onTriggerFormEvent:" + e.getMessage());
          }
      }
  }

這個函式會根據觸發的事件要操作的行為去進行下面的操作：

創建新的 ZSONObject 物件
將對應的狀態存盤到 ZSONObject 物件中
更新成員變數 isStatus
將 ZSONObject 物件寫入 FormBindingData 物件中去
呼叫更新卡片的功能去將 FormBindingData 寫入對應的卡片服務中去，從而實作卡片服務

這一步實作了卡片資料的互動，寫入進卡片的資料有兩種：

"status": "play" 和 "status": "pause"，這兩個值在之后的 JS 部分中會有用，

在 JS 卡片開發指導中對呼叫的 API 以及對實作有更具體的描寫，

~~所以說 Ability 到底是不是 Controller 的一種來著，感覺有點像啊……~~

JavaScript 部分

JavaScript 部分內容分為兩塊：

模塊入口

注意，這不是主程式入口，主程式入口依舊是 Java 中的 MainAbility，模塊目錄結構如下：

還是比較直觀的，pages 負責頁面的不同組件，其下 hml 檔案是 HML 的模板檔案，負責框架；css 檔案負責樣式；js 檔案負責行為，

app.js 負責應用級別的生命周期管理，

具體程式內容這里不會詳細學習，簡單的了解一下內容即可，
卡片服務應用

這里以 jsmusictemplate 為例，主要是因為 jsmusictemplate 實作的功能比其他兩個卡片服務更多一些，

jsmusictemplate 的目錄結構如下：

可以看到，卡片服務和 FA 服務的結構是非常相似的，最大的區別在于 pages 下存在一個 .json檔案，而非 .js檔案，

這大概是因為這個頁面的邏輯比較簡單，不需要其他一些默認值和函式，所以使用 .json檔案實作會簡單一些，在另一個更加復雜的專案——JS 計步器卡片中，使用的依舊是 .js檔案：

jsmusictemplate

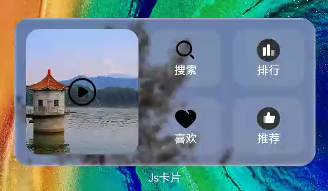

這里主要學習的依舊是 jsmusictemplate，先來看看這個頁面長什么樣的：

music-card

可以看出頁面被規劃成了左邊的音樂播放和右邊的常用功能兩個部分，.hml, .css 和 .json 應該就是基于這兩個模塊進行實作的，

hml

鑒于 .hml檔案是 HTML 的模板檔案，基于之前的分析，實作起來應該是這樣的結構：

|- container
|  |- play-music
|  |- shortcuts

實作的結構也是這樣的：

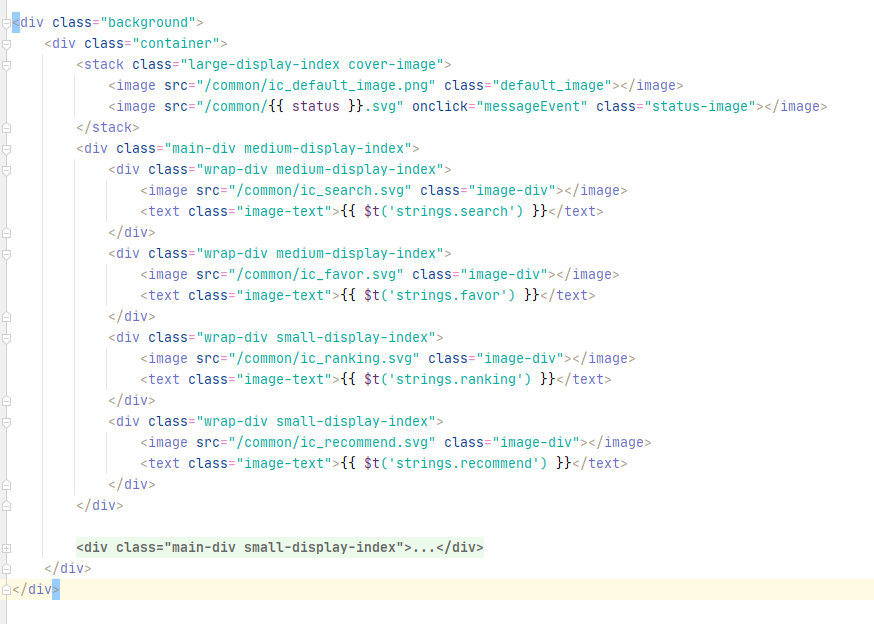

hml

音樂播放功能

其中，播放音樂的功能使用了 stack標簽去實作，根據檔案-stack 上所描述，這個標簽起到的是讓元素堆疊的效果，也就是讓 svg 檔案堆疊在背景圖片上，

stack標簽會讓后面的元素堆疊到前面的元素上，因此結構里第一個元素是背景圖片，第二個元素才是播放的 icon，

注意看一下 icon 的實作代碼：
```
<image
  src="/common/{{ status }}.svg"
  onclick="messageEvent"
  class="status-image"
></image>
```
這里的功能其實與 Java 部分的代碼和 json 功能都有聯動，{{}} 應該是 Mustache Syntax，中間的 status 屬于變數名，可以獲得 status 這個變數，回想一下 Java 代碼中會通過 updateForm 更新的狀態："status": "play" 和 "status": "pause"，所以這里 src 的資料有兩種："/common/play.svg" 和 "/common/pause.svg"，common 檔案夾中的確存在這兩個檔案：

和

狀態的變更則由 messageEvent 進行觸發，這里的引數是由 json 提供的，等到 json 部分再去具體化，

快捷鍵功能

即右邊的搜索、播放等功能，基本結構如下：

<div class="main-div medium-display-index">
  <div class="wrap-div medium-display-index">
    <image src="/common/ic_search.svg" class="image-div"></image>
    <text class="image-text">{{ $t('strings.search') }}</text>
  </div>
  <div class="wrap-div medium-display-index">
    <image src="/common/ic_favor.svg" class="image-div"></image>
    <text class="image-text">{{ $t('strings.favor') }}</text>
  </div>
  <div class="wrap-div small-display-index">
    <image src="/common/ic_ranking.svg" class="image-div"></image>
    <text class="image-text">{{ $t('strings.ranking') }}</text>
  </div>
  <div class="wrap-div small-display-index">
    <image src="/common/ic_recommend.svg" class="image-div"></image>
    <text class="image-text">{{ $t('strings.recommend') }}</text>
  </div>
</div>

<div class="main-div small-display-index">
  <div class="wrap-div medium-display-index">
    <image src="/common/ic_ranking.svg" class="image-div"></image>
    <text class="image-text">{{ $t('strings.ranking') }}</text>
  </div>
  <div class="wrap-div medium-display-index">
    <image src="/common/ic_recommend.svg" class="image-div"></image>
    <text class="image-text">{{ $t('strings.recommend') }}</text>
  </div>
  <div class="wrap-div small-display-index">
    <image src="/common/ic_favor.svg" class="image-div"></image>
    <text class="image-text">{{ $t('strings.favor') }}</text>
  </div>
  <div class="wrap-div small-display-index">
    <image src="/common/ic_search.svg" class="image-div"></image>
    <text class="image-text">{{ $t('strings.search') }}</text>
  </div>
</div>

這里分別使用了兩個 div 去實作不同的功能，而在不同 div 之間，元素的類名是不一樣的，這是通過 CSS 去控制顯示的內容，去進行布局，

只顯示一個 div 和同時顯示兩個 div 的效果如下：

保留父元素為 medium-display-index

即，保留第一個 div
保留父元素為 small-display-index

即，保留第二個 div
保留兩個元素

可以看到元素中都是 small-display-index 的元素被隱藏了，這是由 CSS 控制的，

css

CSS 的大部分內容都是比較常見的，除了 small-display-index 和 medium-display-index 中使用的 display-index 之前是沒有見過的，

display-index 是原子布局中的新特性，檔案中的說明是：

該適用于 div 等支持 flex 布局的容器組件中的子組件上，當容器組件在 flex 主軸上尺寸不足以顯示下全部內容時，按照 display-index 值從小到大的順序進行隱藏，具有相同 display-index 值的組件同時隱藏，默認值為 Infinity，表示不隱藏，

更具另外一份檔案，也就是通用樣式中可以得知，display 的默認值是 flex，所以當空間不夠的時候，small-display-index 的值就會被隱藏掉，

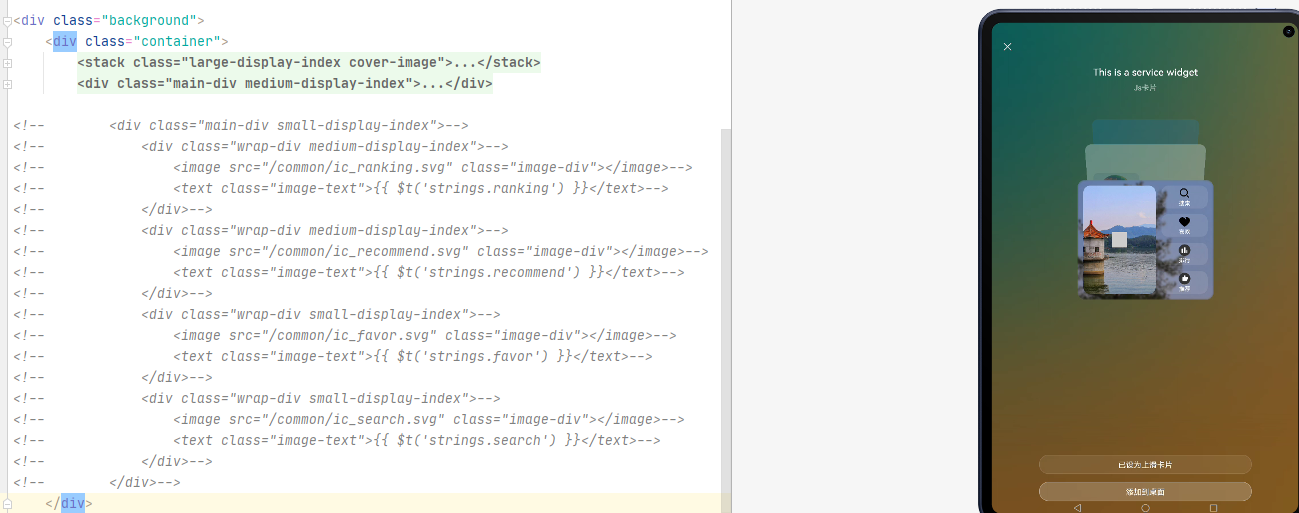

至于官方為什么這么實作，我覺得和多端適配有關系，下面是平板上顯示的效果，能看到和手機上的效果完全不一樣：

pad-music

這個布局看起來是完全隱藏了 small-display-index，只顯示 medium-display-index 中內容，因為在平板上的高度足夠的關系，所以 medium-display-index 中的 4 個元素可以全都顯示出來，

至于 small-display-index 和 medium-display-index 加起來的寬度，則通過 音樂播放 的界面去控制的，

關于布局這方面真的還需要好好學習一下，

json

json 相對而言是三個部分中最簡單的部分，因為這里沒有什么特別復雜的邏輯，完整的代碼只有 13 行：

{
  "data": {
    "status": "play"
  },
  "actions": {
    "messageEvent": {
      "action": "message",
      "params": {
        "message": "music change status"
      }
    }
  }
}

可以看到，在結構體中有 data 和 actions 兩大模塊，data 負責的就是資料，它所匯出的資料被 src="/common/{{ status }}.svg" 所獲取；actions 則負責事件，它所匯出的資料被 onclick="messageEvent" 所獲取，結合 Java 中的代碼，音樂播放器中的事件流程就是這樣的：

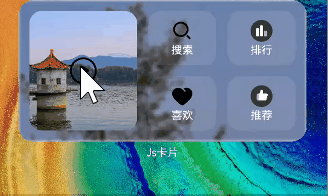

觸發效果是這樣的：

總結

至此，JsFACard 這個專案就已經掌握得差不多了，下一步學習的目標就打算學習一下另一個更加復雜的案例：JS 計步器卡片，

本文正在參與“有獎征文 | HarmonyOS 征文大賽”活動，活動鏈接為：https://marketing.csdn.net/p/ad3879b53f4b8b31db27382b5fc65bbc

轉載請註明出處，本文鏈接：https://www.uj5u.com/qianduan/291062.html

標籤：其他

上一篇：都說WEB前端飽和了，但我自學找到了11K的作業，就是掌握了這些技術堆疊

下一篇：SSM整合案例
