KubeEdge官方示例運行成功_Counter Demo 計數器

運行KubeEdge官方示例_Counter Demo 計數器

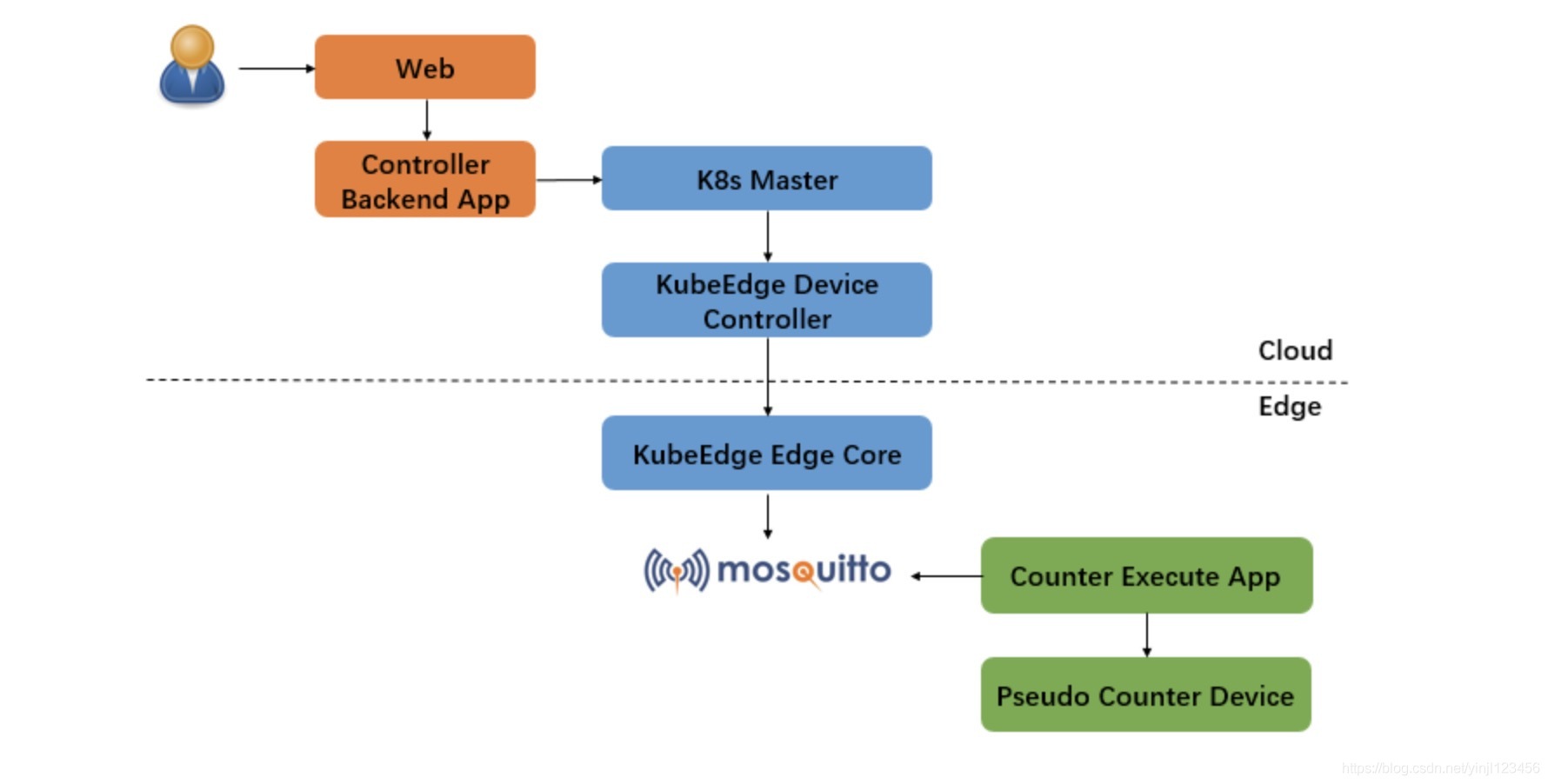

KubeEdge Counter Demo 計數器是一個偽設備，用戶無需任何額外的物理設備即可運行此演示，計數器在邊緣側運行，用戶可以從云側在 Web 中對其進行控制，也可以從云側在 Web 中獲得計數器值,原理圖如下:

先安裝好kubeedge

Linux安裝kubeedge_親測成功

kubeedge邊緣節點安裝

#在k8s-master 上執行,查看節點
kubectl get node

NAME         STATUS   ROLES        AGE   VERSION
k8s-master   Ready    master       34h   v1.19.2
k8s-node-1   Ready    agent,edge   79m   v1.19.3-kubeedge-v1.5.0

云端操作 在k8s-master 上執行

#下載示例代碼
git clone https://github.com/kubeedge/examples.git $GOPATH/src/github.com/kubeedge/examples

#使用官方的示例倉庫github會比較慢，這里可以使用我的加速倉庫
git clone https://gitee.com/iot-kubeedge/kubeedge-examples.git $GOPATH/src/github.com/kubeedge/examples

#創建 device model
cd $GOPATH/src/github.com/kubeedge/examples/kubeedge-counter-demo/crds

#創建model
kubectl create -f kubeedge-counter-model.yaml

#創建device
cd $GOPATH/src/github.com/kubeedge/examples/kubeedge-counter-demo/crds
#根據你的實際情況修改matchExpressions：
vim kubeedge-counter-instance.yaml
#主要修改的地方
- key: 'kubernetes.io/hostname'
  values:
    - k8s-node-1 #這里是節點名稱

#運行yaml
kubectl create -f kubeedge-counter-instance.yaml

#部署云端應用
#云端應用web-controller-app用來控制邊緣端的pi-counter-app應用，該程式默認監聽的埠號為80，此處修改為8089
cd $GOPATH/src/github.com/kubeedge/examples/kubeedge-counter-demo/web-controller-app
vim main.go
beego.Run(":8089")

#構建鏡像
make all
make docker

#部署web-controller-app
cd $GOPATH/src/github.com/kubeedge/examples/kubeedge-counter-demo/crds
kubectl apply -f kubeedge-web-controller-app.yaml

#部署邊緣端應用
#邊緣端的pi-counter-app應用受云端應用控制，主要與mqtt服務器通信，進行簡單的計數功能，
#修改代碼與構建鏡像
#需要將Makefile中的GOARCH修改為amd64才能運行該容器，默認是arm架構的
cd $GOPATH/src/github.com/kubeedge/examples/kubeedge-counter-demo/counter-mapper
vim Makefile
GOARCH=amd64 go build -o pi-counter-app main.go

#構建鏡像
make all
make docker

#部署Pi Counter App
cd $GOPATH/src/github.com/kubeedge/examples/kubeedge-counter-demo/crds
kubectl apply -f kubeedge-pi-counter-app.yaml
#說明：為了防止Pod的部署卡在`ContainerCreating`，這里直接通過docker save、scp和docker load命令將鏡像發布到邊緣端
#因為邊緣端沒有這個鏡像,只能手動弄過去,或者先上傳到私有鏡像倉庫, 邊緣端配置私有倉庫地址,就可以直接從私有倉庫下載
#這里就手動弄到邊緣端
docker save -o kubeedge-pi-counter.tar kubeedge/kubeedge-pi-counter:v1.0.0

#傳到邊緣端
scp kubeedge-pi-counter.tar root@172.16.72.142:/data/
#在邊緣端執行
docker load -i kubeedge-pi-counter.tar

#在邊緣端查看容器啟動日志,有沒有報錯
docker logs -f counter-container-id
docker logs -f 8e2359446752

體驗demo

KubeEdge Demo的云端部分和邊緣端的部分都已經部署完畢

kubectl get pods -o wide
NAME                                    READY   STATUS    RESTARTS   AGE   IP            NODE           NOMINATED NODE   READINESS GATES
kubeedge-counter-app-6984dcb4dd-jz5nh   1/1     Running   0          32m   172.16.72.143   k8s-master   <none>           <none>
kubeedge-pi-counter-784d57c5d4-27v5g    1/1     Running   0          30m   <none>        k8s-node-1        <none>           <none>

瀏覽器訪問: http://172.16.72.143:8089/
因為使用的 hostNetwork 模式，所以直接訪問即可,

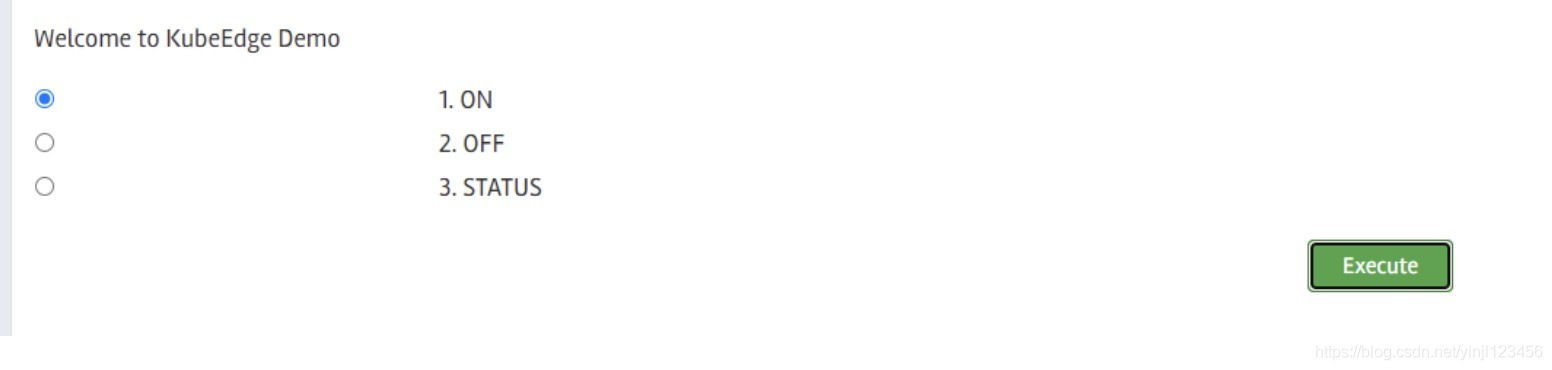

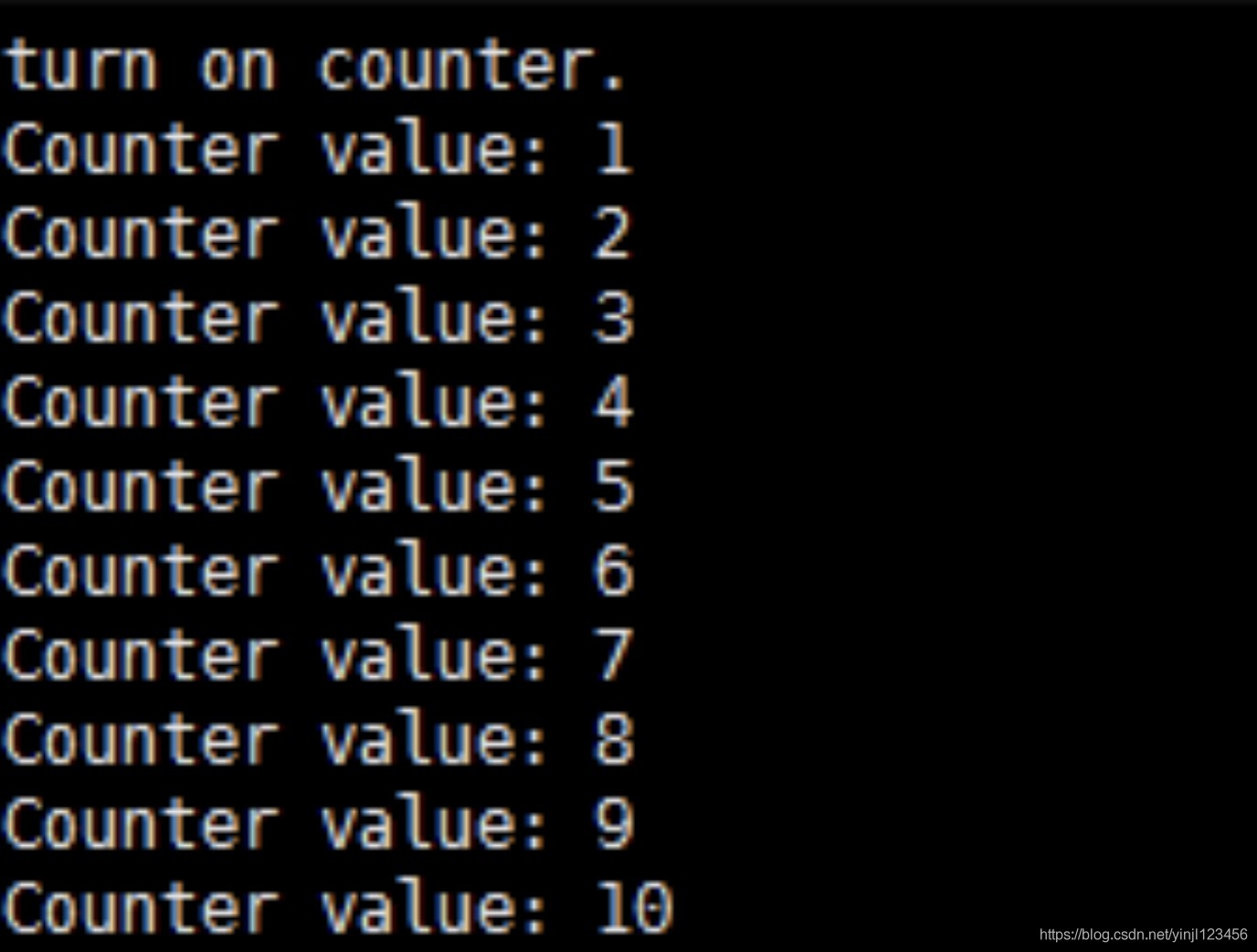

在web頁面上選擇ON，并點擊Execute，可以在edge邊緣節點上通過以下命令查看執行結果
docker logs -f counter-container-id
docker logs -f 8e2359446752

表示測驗成功

部署可能出現的問題

點擊沒有反應,頁面除錯工具F12查看,原因是jquery訪問不了------真是坑-----

https://code.jquery.com/jquery-1.10.2.min.js 訪問不了

https://code.jquery.com/jquery-1.10.2.min.js
修改為
https://cdn.staticfile.org/jquery/1.10.2/jquery.min.js
進入容器
docker ps 找到kubeedge-counter-app
docker exec -it 21b11899d52f /bin/bash
修改不了,是個二進制檔案了

修改原始碼,重新編譯打包

cd $GOPATH/src/github.com/kubeedge/examples/kubeedge-counter-demo/web-controller-app
vim views/layout.html
https://code.jquery.com/jquery-1.10.2.min.js #把這個替換成 https://cdn.staticfile.org/jquery/1.10.2/jquery.min.js

#重新編譯打包
make all
make docker

cd $GOPATH/src/github.com/kubeedge/examples/kubeedge-counter-demo/crds
#洗掉
kubectl delete -f kubeedge-web-controller-app.yaml
#重新啟動
kubectl apply -f kubeedge-web-controller-app.yaml

8080埠不通 —又是坑— 報錯: dial tcp 127.0.0.1:8080: connect: connection refused

#查看云端日志
docker ps
kubeedge-counter-app 找到容器id

docker logs -f 6e768c3db4eb
報錯: dial tcp 127.0.0.1:8080: connect: connection refused
kubectl -s http://127.0.0.1:8080 get nodes

curl http://127.0.0.1:8080
8080埠不通

#查看kubelet日志
journalctl -xeu kubelet
journalctl -f -u kubelet

#報錯
Failed to get system container stats for "/system.slice/docker.service": failed to get cg

原因：kubernetes和docker版本兼容性問題
vim /usr/lib/systemd/system/kubelet.service.d/10-kubeadm.conf
[Service]
CPUAccounting=true              ## 添加 CPUAccounting=true 選項，開啟 systemd CPU 統計功能
MemoryAccounting=true           ## 添加 MemoryAccounting=true 選項，開啟 systemd Memory 統計功能

systemctl daemon-reload
systemctl restart kubelet

還是沒有用------------8080埠不通--------
netstat -tpnl
kubectl cluster-info

vim /etc/kubernetes/manifests/kube-apiserver.yaml
insecure-port欄位值為0，表示默認禁用了8080埠
--insecure-port=8080
重啟apiserver容器 -----成功8080通了-------
docker restart ce5511548fe0

我們需要暴露 Kubernetes apiserver 的 http 埠8080用于與 cloudcore/kubectl 互動，
請按照以下步驟在 Kubernetes apiserver 中啟用 http 埠，這樣可以在邊緣節點執行 kubectl get nodes -s 192.169.0.10:8080等命令，就像在 master 節點上一樣，
kubectl get nodes -s 172.16.72.143:8080

-------計數器終于計數了-------成功----------------
訪問:http://172.16.72.143:8089/
查看日志
docker logs -f dc59f4f3a877(kubeedge-counter-app)
docker logs -f dc59f4f3a877(kubeedge-pi-counter)
