STM32 IAP 升級設計(HAL)
基本概念
STM32 MCU的內部FLASH有特定的起始地址(0x80000000),而STM32在啟動時,會檢測啟動控制管腳BOOT0和BOOT1的狀態,如果是指定從FLASH啟動(另外兩種是SRAM啟動和ISP對應的內部存盤啟動),則會進行地址映射,將0x80000000映射為0地址,而0地址和字1地址(0x80000004),里面存放的分別是堆疊頂地址(指示記憶體SRAM可用空間,是SRAM的0地址+有效空間后的那個地址)和復位中斷回應服務程式地址,CPU取了堆疊頂地址,作為后續SRAM操作時的引數,0x80000004也是發生中斷時,MCU查詢中斷服務程式地址所用的中斷向量表基址,復位時從第一個字地址取復位中斷服務程式地址,在復位中斷服務程式里跳轉執行SystemInit()函式,執行完再跳轉執行__main函式,最終跳轉到main()函式,
對于IAP的實作,比較好的方式是分為兩部分代碼,boot和app部分,boot部分和原來的啟動程序相同,只是main()函式里是升級操作控制程序程式,執行完后,重新映射中斷向量表為app程式的中斷向量表,通過獲取app程式中斷向量表里的復位中斷服務程式地址,跳轉執行最終實作運行app程式的main()函式,

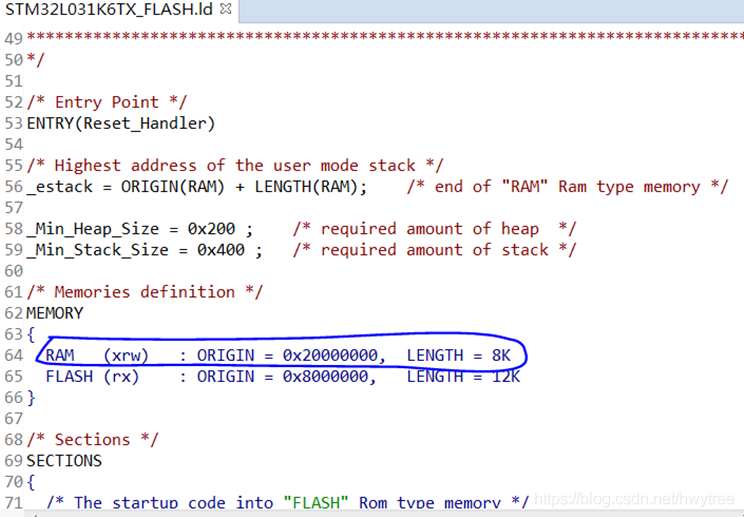

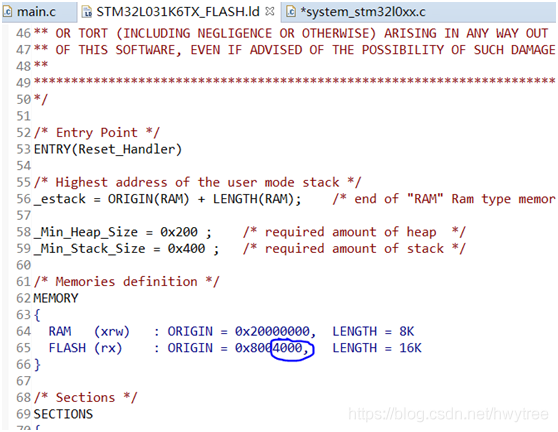

app存放于FLASH的另外一個區域,對于STM32CUBEIDE工具,修改app程式下載的起始地址和范圍,需要修改 STM32***TX_FLASH.ld,如將FLASH (rx) : ORIGIN = 0x8000000, LENGTH = 128K 一句,修改為 FLASH (rx) : ORIGIN = 0x8008000, LENGTH = 96K,SRAM的堆疊頂地址也可以修改(限制程式運行時使用的RAM范圍),如下圖所示位置:

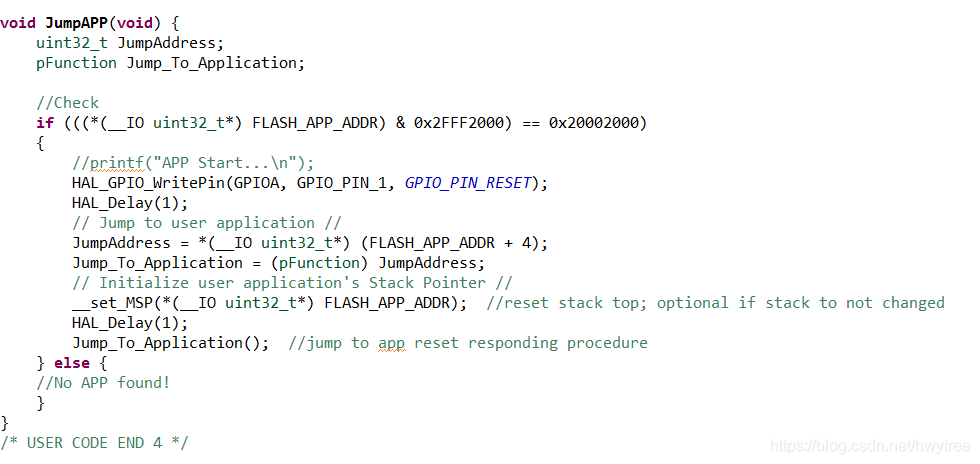

boot代碼里如下類似的代碼,檢查app存盤空間首地址里存放的是否是有效堆疊頂地址(0x2FFE0000對應檢查值為x0200020000的堆疊頂,避免SRAM操作地址不正確)以驗證新的app程式是否已寫到Flash存盤空間(可選方式,可用其它方式替代),注意app占用FLASH的空間首地址,不能超過boot占用FLASH的最大地址,

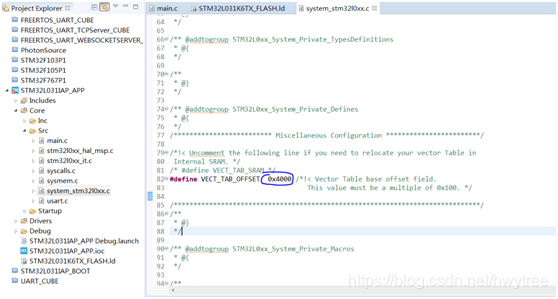

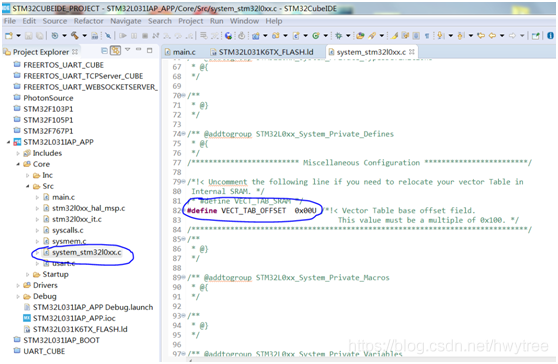

app程式里,還需要設定一項中斷矢量表偏移地址量,偏移量對應app在Flash燒錄的地址偏移量,

根據

改為

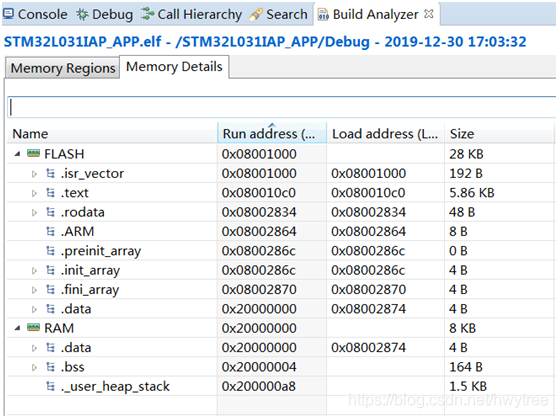

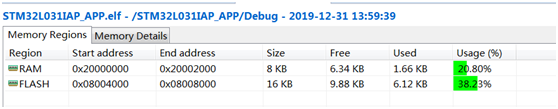

對于STM32CUBEIDE,在Windows-Show View里去找到Build Analyzer可以看到對存盤空間的占用情況,如:


如果直接將boot和app部分通過ST-LINK進行燒錄,注意在boot和app分開情況,在對芯片內部FLASH進行擦除時,實作部分擦除(只擦除燒錄的扇區)后再寫入, STM32CUBEIDE默認對所設定的FLASH地址空間對應的扇區做全部擦除后再寫入,對于所設定的FLASH地址空間外的物理FLASH空間不做擦除,因此boot和app程式部分,設定好不重疊的FLASH地址空間,則程式可以分別燒錄進去而不會產生影響,如果需要對燒錄進行更靈活的控制或者查看FLASH情況,可以用STM32CubeProgrammer軟體(或STM32 ST-LINK Utility),

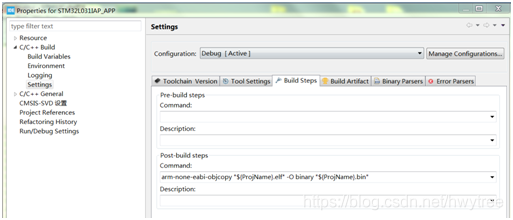

對于app程式,需要生成.bin檔案,從而boot程式,通過外部介面接收此檔案內容并放置于Flash特定開始地址,對于STM32CUBEIDE,在post build設定中設定

arm-none-eabi-objcopy "${ProjName}.elf" -O binary "${ProjName}.bin"
boot程式建議采用芯片內部時鐘供時鐘,app基于應用要求采用外部時鐘或內部時鐘供時鐘,如此,boot程式程序不受外部時鐘故障的影響,但如果資料傳輸程序需要更穩定的時鐘,boot程式也可以采用外部時鐘供時鐘,
自定義的升級握手協議
- 因為選項位元組的寫操作穩定性存在風險,優選內部FLASH的最后一個位元組用于升級狀態控制位元組,可以通過用戶端程式控制,設定其狀態(如為0x55表示下次重啟后要進入長等待升級流程,為其它表示只進入短等待升級流程),如存在內部EEPROM,也可從內部EEPROM安排一個位元組用作升級控制位元組,也可以用外部EEPROM或FLASH的空間里的位元組用作升級控制位元組,如用STM32內部FLASH的最后位元組做升級控制/標識位元組,要使用自行設計的內部FLASH的BYTE寫讀函式(帶有原有頁面資料保護功能,參見:https://blog.csdn.net/hwytree/article/details/103907992),
- STM32上電或復位后,檢查狀態位元組的最高位,如果為0x55,則進入長等待狀態,等待特定介面收到特定位元組組后(對這個位元組組只收一次,后面收到的忽略,如0x55 0xaa 0x55 0xaa,發送方0.2s發一次),發送特定位元組組(如0x55 0xaa 0x55 0xaa)給燒錄控制方指示可以發送資料位元組,延時特定時間如0.5s進入資料接收狀態,燒錄控制方停止發送升級指示位元組組,延時特定時間如1s后發送資料,STM32通過超時接收方式接收資料,如0x05 0x50 0x05 0x50+2個位元組后續資料位元組數(高位元組在前)+ 2個位元組報文編號(從1開始編號,高位元組在前),接收的資料部分含同樣的兩份資料,便于STM32做有效接收校驗,如果報文編號連續性和資料都校驗正確,將有效的資料位元組放入FLASH,接著發送特定位元組組給燒錄控制方(如0x05 0x50 0x05 0x50) ;如果資料校驗錯誤或報文連續性校驗出錯,則發送特定位元組組給燒錄控制方(如0x05 0x0f 0x05 0x0f),燒錄控制方重發出錯的報文,一旦整個程序接收完成,STM32收到指示燒錄完成的位元組組(如0xaa 0x55 0xaa 0x55),則將狀態位元組置為0,并將原本初始化的資源去初始化,再進入到后續的app跳轉流程,
- STM32上電或復位后,檢查狀態位元組的最高位,如果為0,則進入短等待狀態,在特定的超時時間(如1S)未收到特定的升級指示位元組組,則釋放當前使用的資源后,跳轉到app程式,特定介面收到特定位元組組后(對這個位元組組只收一次,后面收到的忽略,如0x55 0xaa 0x55 0xa, 發送方0.2s發一次),發送特定位元組組(如0x55 0xaa 0x55 0xaa)給燒錄控制方指示可以發送資料位元組,延時特定時間如0.5s進入資料接收狀態,燒錄控制方停止發送升級指示位元組組,延時特定時間如1s后發送資料,STM32通過超時接收方式接收資料,如0x05 0x50 0x05 0x50+2個位元組后續資料位元組數(高位元組在前)+ 2個位元組報文編號(從1開始編號,高位元組在前),接收的資料部分含同樣的兩份資料,便于STM32做有效接收校驗,如果報文編號連續性和資料都校驗正確,將有效的資料位元組放入FLASH,接著發送特定位元組組給燒錄控制方(如0x05 0x50 0x05 0x50);如果資料校驗錯誤或報文連續性校驗出錯,則發送特定位元組組給燒錄控制方(如0x05 0x0f 0x05 0x0f),燒錄控制方重發出錯的報文,一旦整個程序接收完成,STM32收到指示燒錄完成的位元組組(如0xaa 0x55 0xaa 0x55),將原本初始化的資源去初始化,再進入到后續的app跳轉流程,
- 如果STM32有多個可選的升級資料傳輸介面,則在某一個介面上收到升級指示特定位元組組后,將其它介面關閉即可,只在這個介面進行后面的資料傳輸升級,
嵌入式參考程式
基于STM32L031, 可比較容易移植代碼到STM32F1,F4各系列,

STM32L031完整IAP工程(boot和app兩部分)代碼(基于STM32CUBEIDE)下載地址:
https://download.csdn.net/download/hwytree/12839400

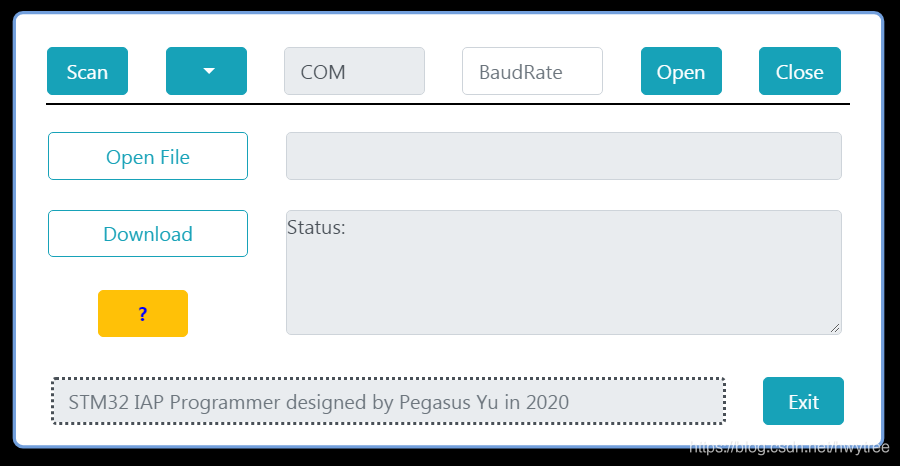

PC端操作軟體
Windows版本,與嵌入式版本握手協議配合,可進行IAP升級操作,

PC軟體下載地址:
https://download.csdn.net/download/hwytree/12839411
