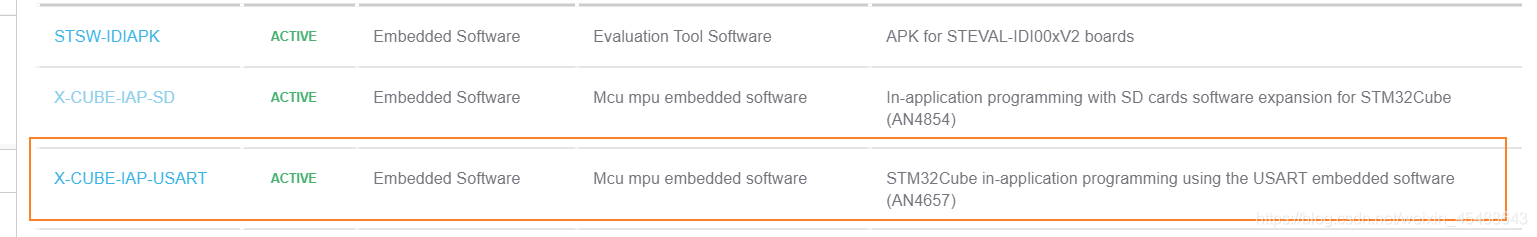

??學習了一下使用Ymodem協議串口IAP程式升級的功能，移植的是ST的工程檔案，附上下載鏈接https://www.st.com/content/st_com/en/search.html#q=IAP-t=tools-page=1；ST官網提供的各種IAP，其方法和原理其實都類似：就是將程式檔案（二進制檔案）寫入FLASH，

1、Ymodem協議簡介

??Xmodem、Ymodem和Zmodem協議是最常用的三種通信協議，Xmodem協議是最早的，傳輸128位元組資訊塊，Ymodem是Xmodem的改進版協議，具有傳輸快速穩定的優點，它可以一次傳輸1024位元組的資訊塊，同時還支持傳輸多個檔案，以下協議內容的簡介，來源https://blog.csdn.net/lijing198997/article/details/29839505，順便添加了一點自己的見解，

??YModem，資料的發送回使用CRC校驗，保證資料傳輸的正確性，它每傳輸一個資訊塊資料時，就會等待接收端回應ACK信號，接收到回應后，才會繼續傳輸下一個資訊塊，保證資料已經全部接收，

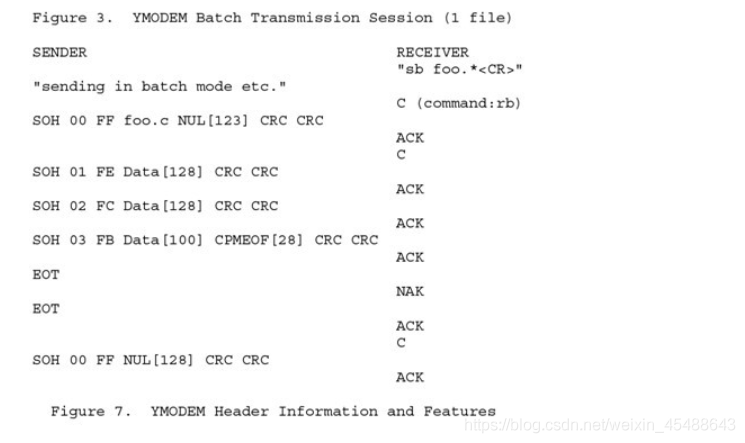

SENDER:發送方，
RECEIVER:接收方，
第一步先由接收方，發送一個字符'C'
發送方收到'C'后，發送第一幀資料包，內容如下：
**SOH 00 FF  filename  filezise NUL  CRCH CRCL**
幀長=3位元組資料首部+128位元組資料+2位元組CRC16校驗碼=133位元組
如下所示：
     SOH 00 FF Foo.c NUL[123] CRCH CRCL
	第1位元組SOH:表示本包資料區大小有128位元組，如果頭為STX表示本包資料區大小為1024位元組，

	第2位元組00: 編號，第一包為00,第二包為01，第三包為02依次累加，到FF后繼續**從0回圈遞增**，這樣就會出現一個BUG，那就是檔案在傳輸大小上有限制，256x128 = 32768 位元組 **32K的限制**，

	第3位元組FF: 編號的反碼， 編號為00 對應FF，為01對應FE，以此類推，

	第4位元組到最后兩位元組：若第1位元組為SOH時有128位元組，為STX時有1024位元組，這部分為資料區，“Foo.c” 檔案名， 超級終端下，在檔案名后還有檔案大小，官方dome也是因為使用了這個檔案大小進行比對，這就是為什么用SecureCRT中的YMODEM協議而無法正確傳輸的原因，在檔案名和檔案大小之后，如果不滿128位元組，以0補滿，最后兩位元組：這里需要注意，只有資料部分參與了效CRC驗,不包括頭和編碼部分，

	CRCH和CRCL分別表示16位CRC校驗碼的高8位與低8位，高位元組在前，低位元組在后，

	接收方收到第一幀資料包后，發送ACK正確應答，

	然后再發送一個字符'C'，

	發送方收到'C'后，開始發送第二幀，第二幀中的資料存放的是第一包資料，

	接收方收到資料后，發送一個ACK然后等待下一包資料傳送完畢，繼續ACK應答，直到所有資料傳輸完畢，

	資料傳輸完畢后，發送方發EOT，第一次接收方以NAK應答，進行二次確認，

	發送方收到NAK后，重發EOT，接收方第二次收到結束符，就以ACK應答，

	最后接收方再發送一個'C'，發送方在沒有第二個檔案要傳輸的情況下，
	發送如下資料：
	       SOH 00 FF 00~00(共128個) CRCH CRCL
	接收方應答ACK后，正式結束資料傳輸，

2、Boodload程式

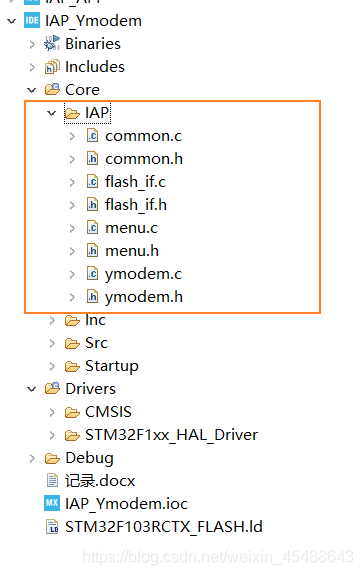

下面所示的部分是移植的檔案，移植完成后的工程檔案截圖：

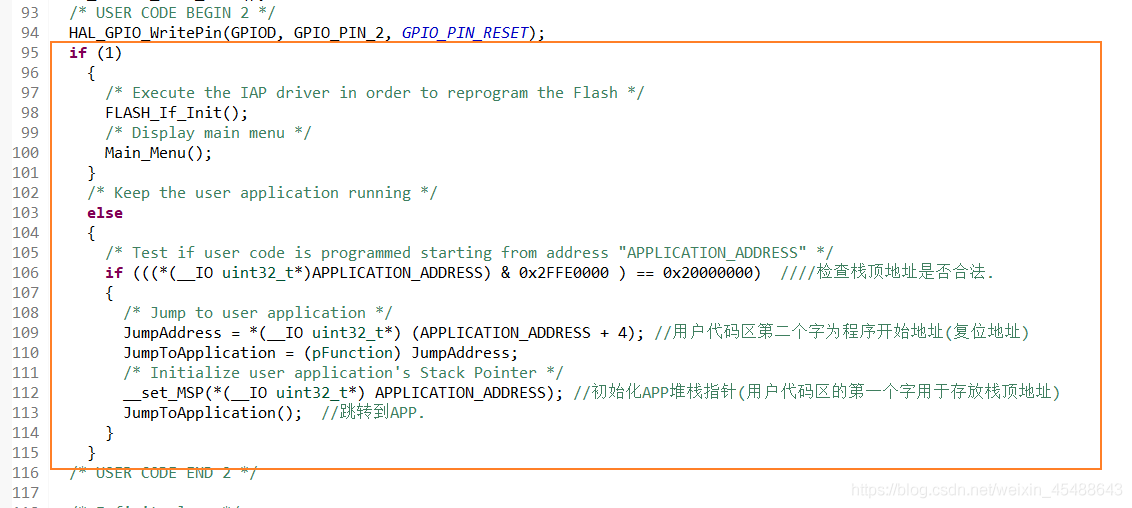

main.c 檔案修改添加：

/* USER CODE BEGIN Includes */
#include "menu.h"
#include "flash_if.h"
/* USER CODE END Includes */

/* USER CODE BEGIN 0 */
extern pFunction JumpToApplication;
extern uint32_t JumpAddress;
/* USER CODE END 0 */

 /* USER CODE BEGIN 2 */
  HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_RESET);
  if (1)
    {
      /* Execute the IAP driver in order to reprogram the Flash */
      FLASH_If_Init();
      /* Display main menu */
      Main_Menu();
    }
    /* Keep the user application running */
    else
    {
      /* Test if user code is programmed starting from address "APPLICATION_ADDRESS" */
      if (((*(__IO uint32_t*)APPLICATION_ADDRESS) & 0x2FFE0000 ) == 0x20000000)  檢查堆疊頂地址是否合法.
      {
        /* Jump to user application */
        JumpAddress = *(__IO uint32_t*) (APPLICATION_ADDRESS + 4); //用戶代碼區第二個字為程式開始地址(復位地址)
        JumpToApplication = (pFunction) JumpAddress;
        /* Initialize user application's Stack Pointer */
        __set_MSP(*(__IO uint32_t*) APPLICATION_ADDRESS); //初始化APP堆疊指標(用戶代碼區的第一個字用于存放堆疊頂地址)
        JumpToApplication();  //跳轉到APP.
      }
    }

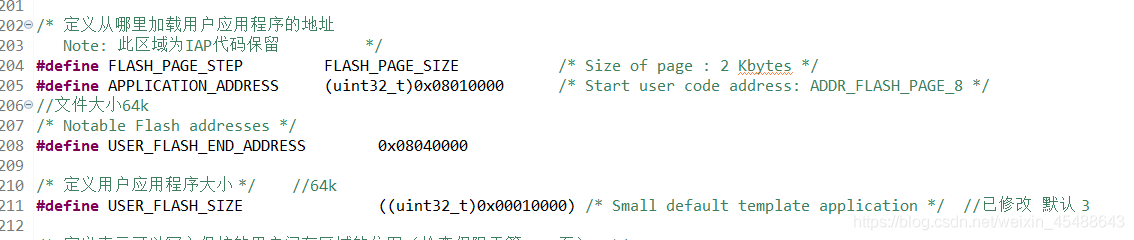

還要修改flash_if.h 頭檔案里面的地址，

APPLICATION_ADDRESS 是偏移的地址，可以根據自己程式Boodload檔案大小自己設定，USER_FLASH_SIZE 是 APP檔案的大小，

2.1 傳輸32K限制解決

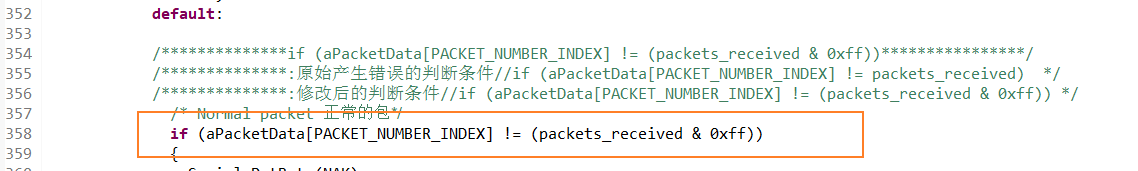

??secureCRT每包只傳輸128個位元組的有效資料，而每個幀的標號由一個位元組表示，所以等到標號到達0xFF之后，下一個幀的標號又變為0，而官方Ymodem程式是判斷幀標號為0則認為是傳輸檔案的第一個幀，即檔案名和檔案大小，所以等到標號由0x00-0xff再到0x00的時候，它認為是一個新的檔案，所以出錯，只要加一個標志標明第一次出現的幀標號為0的幀為第一幀就OK了，
packets_received 宣告為U32型別的資料，判斷的時候修改如下
if (aPacketData[PACKET_NUMBER_INDEX] != (packets_received & 0xff))

3、APP程式

App需要修改內容：

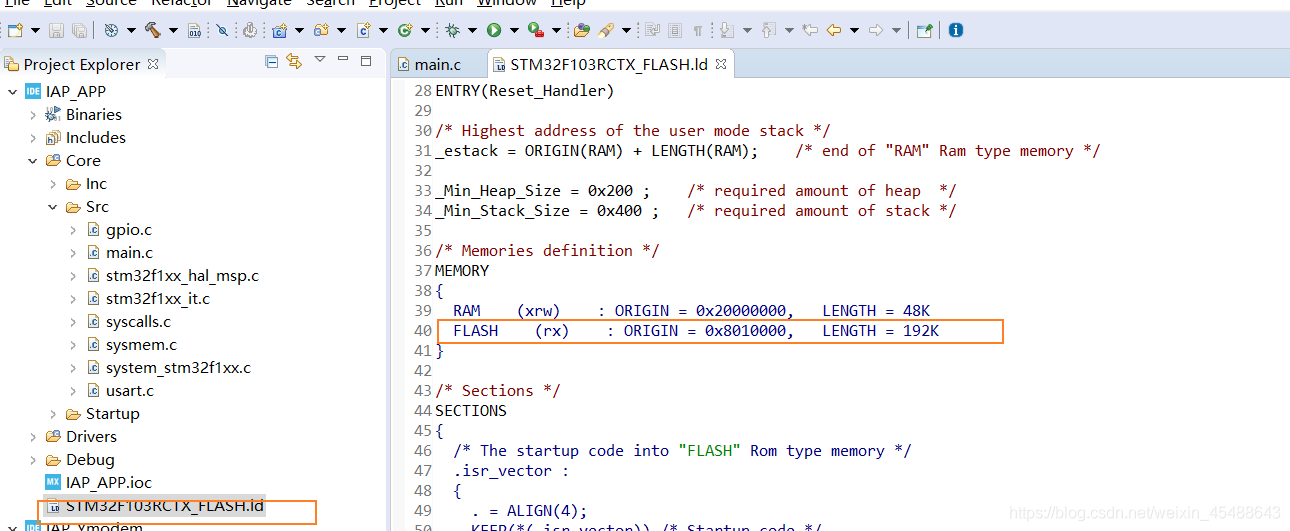

編譯鏈接其實地址

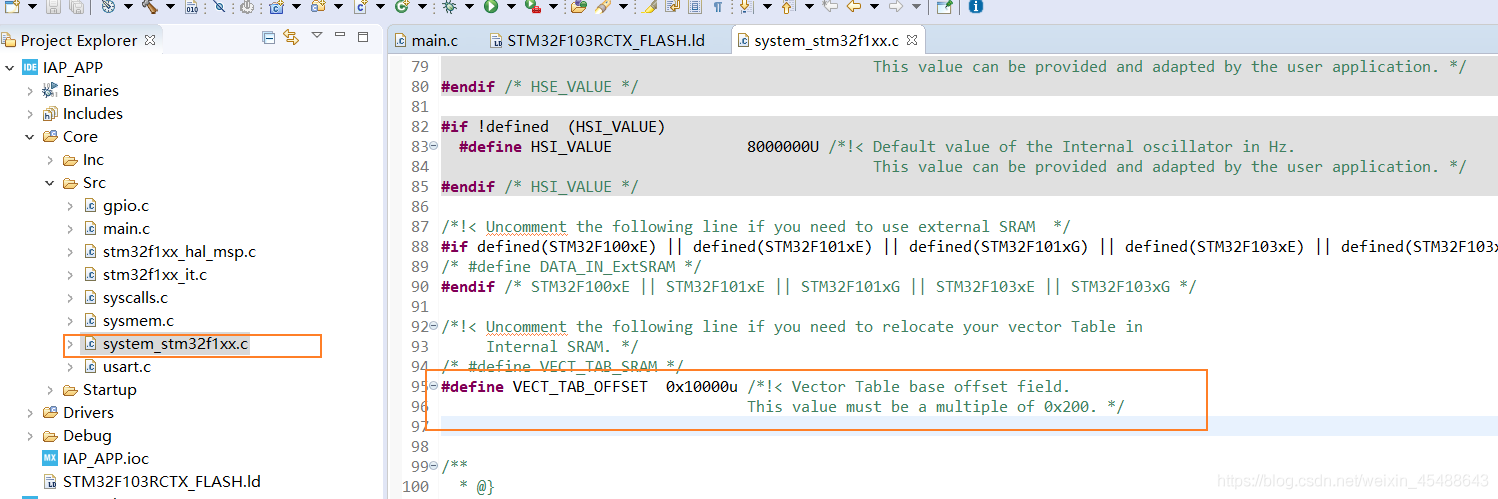

中斷向量修改，

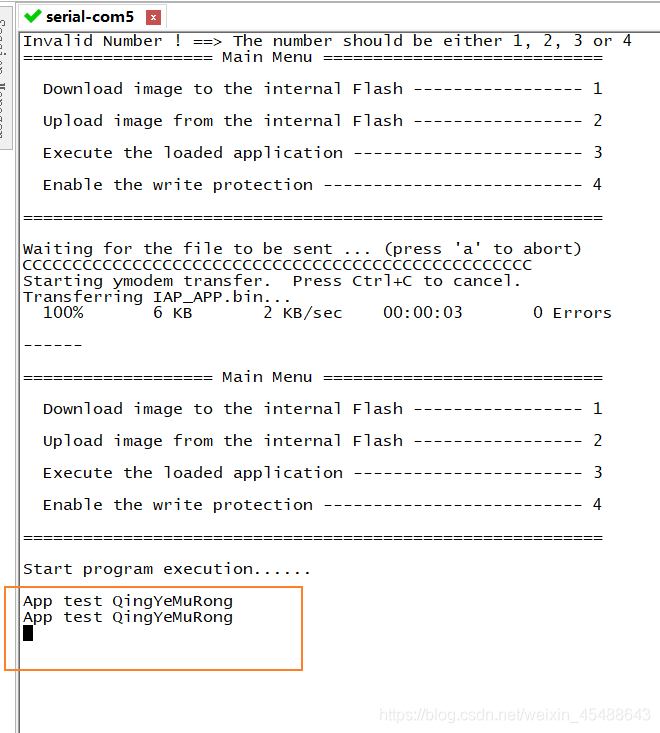

4、升級測驗

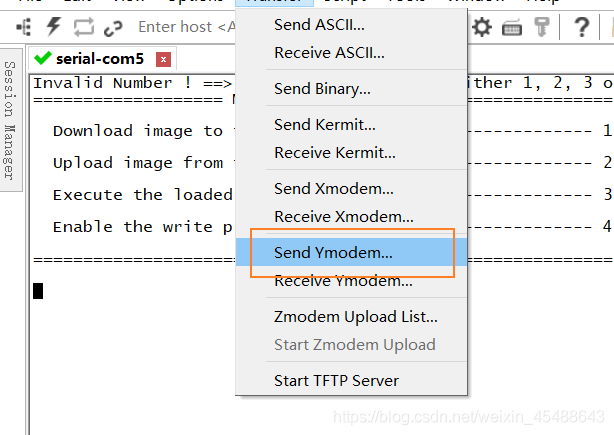

軟體使用secureCRT發送檔案，

5、工程檔案下載

我自己使用的工程檔案，有需要自己下載：https://www.lanzoui.com/iWiM9gk0i1a密碼:g8ab
