文章目錄

1、獲取原始碼
2、什么是LiteOS
3、LiteOS的目錄介紹
4、LiteOS 中Make體系
5、LiteOS 中Kconfig的配置
- 5.1、頂層Kconfig
- 5.2、具體板級的deconfig檔案
6、編譯
7、頂層目錄下的config.mk檔案主要完成如下功能的配置：

1、獲取原始碼

OpenHarmony是HarmonyOS的開源版，由華為捐贈給開放原子開源基金會（OpenAtom Foundation）開源，第一個開源版本支持在128KB~128MB設備上運行，歡迎參加開源社區一起持續演進，

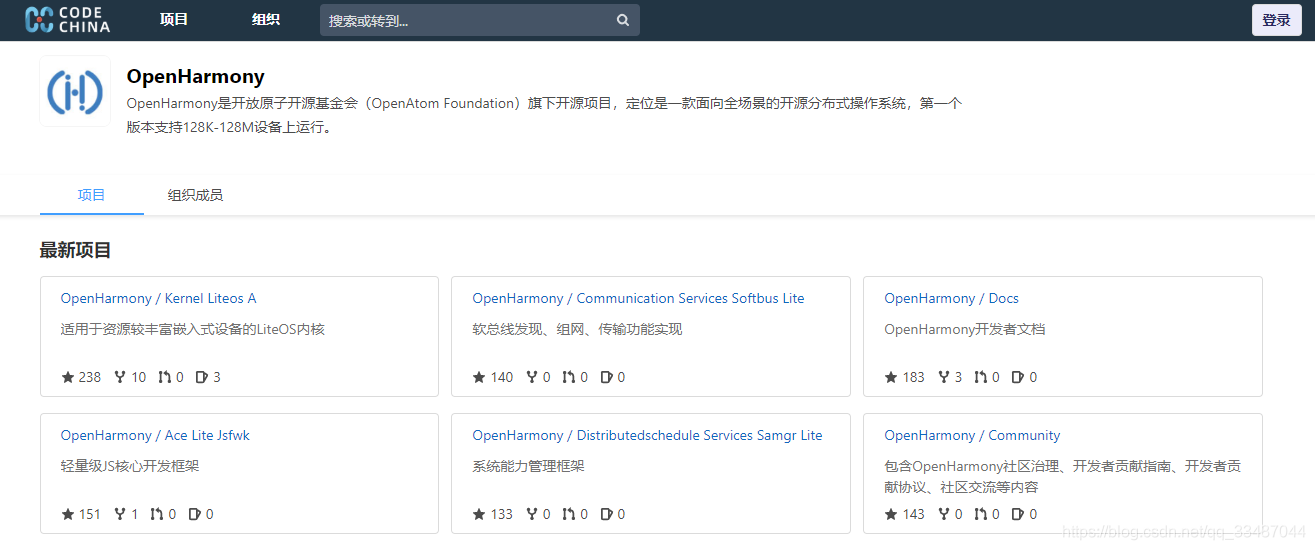

代碼倉庫地址1：https://codechina.csdn.net/openharmony
在這里插入圖片描述

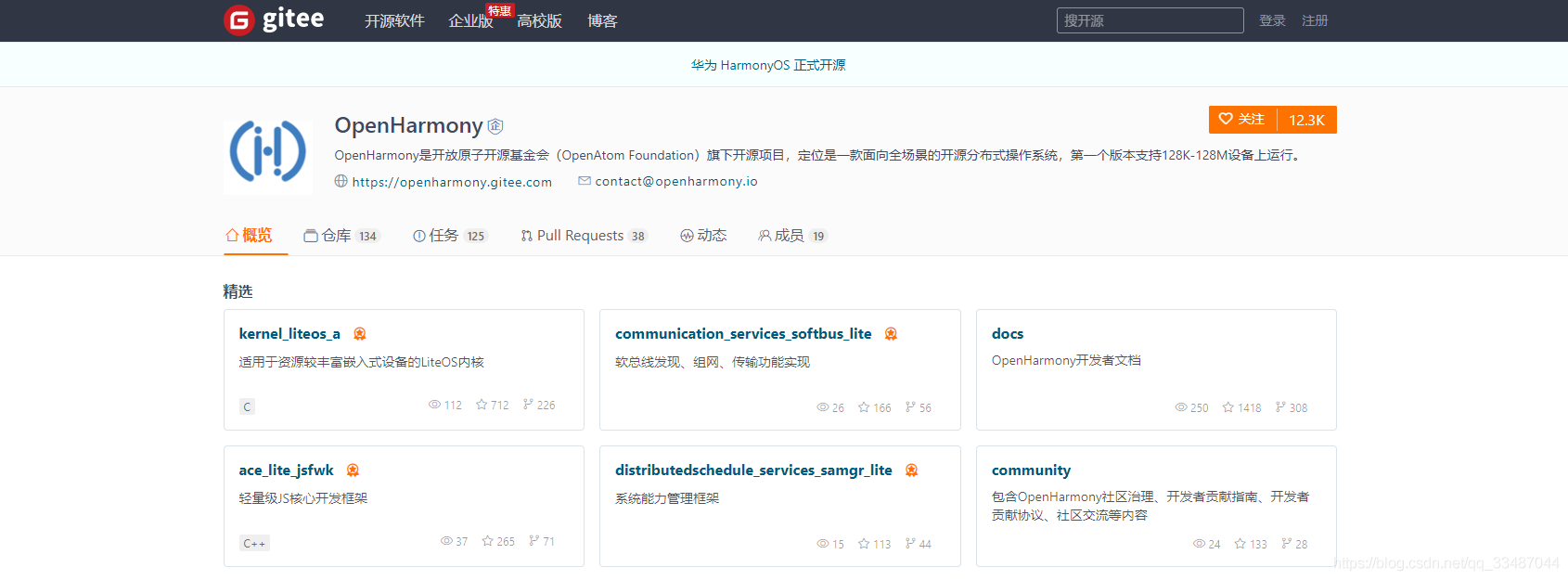

代碼倉庫地址2：https://openharmony.gitee.com
在這里插入圖片描述

本專欄主要分析OpenHarmony內核的相關代碼：
Cortex-A系列處理器內核：kernel_liteos_a
Cortex-M系列處理器內核：kernel_liteos_m

2、什么是LiteOS

Huawei LiteOS是華為針對物聯網領域推出的輕量級物聯網作業系統，是華為物聯網戰略的重要組成部分，具備輕量級、低功耗、互聯互通、組件豐富、快速開發等關鍵能力，基于物聯網領域業務特征打造領域性技術堆疊，為開發者提供 “一站式” 完整軟體平臺，有效降低開發門檻、縮短開發周期，可廣泛應用于可穿戴設備、智能家居、車聯網、LPWA等領域，

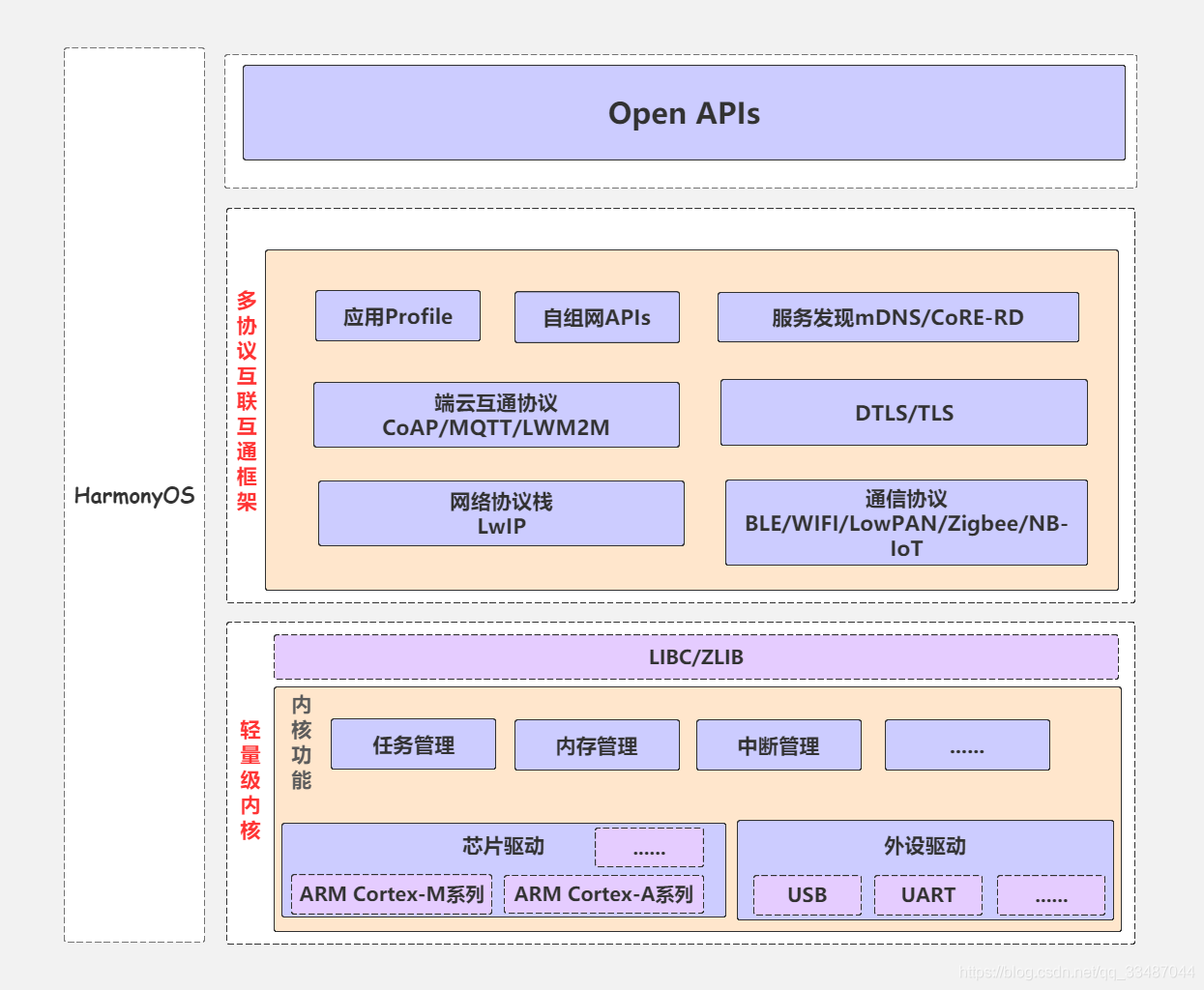

Huawei LiteOS微內核在OpenHarmony原始碼中所處的位置：
在這里插入圖片描述

3、LiteOS的目錄介紹

我們以Cortex-A系列處理器內核為例：kernel_liteos_a
在這里插入圖片描述
可以看到有12目錄、4個檔案，

名稱	描述
apps	用戶態的init和shell應用程式，
arch	體系架構的目錄，如arm等，
bsd	freebsd相關的驅動和適配層模塊代碼引入，例如USB等，
compat	內核posix介面的兼容，
fs	檔案系統模塊，主要來源于NuttX開源專案，
kernel	行程、記憶體、IPC等模塊，
lib	內核的lib庫，
net	網路模塊，主要來源于lwip開源專案，
platform	支持不同的芯片平臺代碼，如Hi3516DV300等，
security	安全特性相關的代碼，包括行程權限管理和虛擬id映射管理，
syscall	系統呼叫，
tools	構建工具及相關配置和代碼，

檔案的作用

名稱	描述
Makefile	存盤了原始碼檔案構建目標檔案的規則，具體是否按著規則去執行還要看配置變數，
Kconfig	配置變數
config.mk	主要進行編譯選項的設定、編譯工具的定義、編譯時包含的檔案、編譯的鏈接地址，
build.sh	編譯腳本

4、LiteOS 中Make體系

頂層 Makefile 在編譯時是入口點，從整體上組織所有的 Makefile 檔案，并定義終極目標，在這里還定義了與平臺無關的很多核心變數與一些很重要的 make目標，頂層 Makefile 位于內核原始碼的根目錄，下面我們分析頂層 Makefile 的主要作業，

用戶在內核目錄中鍵入make menuconfig之后，作業流程如下：

頂層 Makefile呼叫決議頂層Kconfig檔案，獲得待配置條目；
判斷是否有已配置好的.config檔案，如果有則匯入；
用戶在配置好后，將配置結果存入組態檔，

與Linux類似LiteOS的Make體系頂層 makefile會通過讀取組態檔，遞回編譯內核代碼樹的相關目錄，
/kernel_liteos_a/Makefile

##### make menuconfig #####
export CONFIG_=LOSCFG_
MENUCONFIG_PATH = $(LITEOSTOPDIR)/tools/menuconfig
KCONFIG_FILE_PATH = $(LITEOSTOPDIR)/Kconfig

5、LiteOS 中Kconfig的配置

無論在什么平臺上，軟體配置是用戶接觸程式的第一步，我們這里是內核配置，那么入口就是Kconfig檔案，

5.1、頂層Kconfig

通過頂層的Kconfig我們可以看見內核所以支持的功能，類似說明書一樣，等待你去打開功能，
例如：

kernel_liteos_a/Kconfig

//包含其他的Kconfig
source "../../vendor/hisi/hi35xx/platform/hiedmac/Kconfig"
source "../../kernel/liteos_a/bsd/dev/usb/Kconfig"
source "../../drivers/hdf/lite/Kconfig"

config USB_DEBUG
    bool "Enable USB Debug"
    default n
    depends on SHELL && DRIVERS_USB && DEBUG_VERSION
    help
      Answer Y to enable LiteOS support usb debug.
      use shell command to open the specified debug level print.

config MEM_DEBUG
    bool "Enable MEM Debug"
    default n
    depends on DEBUG_VERSION
    help
      Answer Y to enable LiteOS support mem debug.

通過source加載其他的Kconfig例如加載USB相關配置

kernel_liteos_a/bsd/dev/usb/Kconfig:

config DRIVERS_USB
    bool "Enable USB"
    default y
    depends on DRIVERS && COMPAT_BSD
    help
      Answer Y to enable LiteOS support usb.

config DRIVERS_USB_HOST_DRIVER
    bool "Enable USB HCD"
    default y
    depends on DRIVERS_USB && DRIVERS
    help
      Answer Y to enable LiteOS to support usb host controller driver.
...

5.2、具體板級的deconfig檔案

可配置說明書有了，我們也不能每次都重新配置一遍把，這個時候就有板級默認配置，

目前LiteOS中Cortex-A系列處理器內核為例：kernel_liteos_a適配的開發板：hi3518與hi3516，并提供了已經配置好的.config，下來我們以hi3518為例子對其進行分析，
源檔案為：tools/build/config/hi3516dv300_release.config
在這里插入圖片描述
通過該檔案我們可以知道內核配置包括了些什么?
CPU、開發板、檔案系統、驅動程式和除錯等大量的待配置資訊，

# Automatically generated file; DO NOT EDIT.
# Huawei LiteOS Configuration

# Compiler
...
# Platform
...
# Extra Configurations
...
# Kernel
...
# Lib
...
# Compat
...
# FileSystem
...
# Net
...
# Debug
...
# Driver
LOSCFG_DRIVERS=y
LOSCFG_DRIVERS_USB=y
LOSCFG_DRIVERS_USB_HOST_DRIVER=y
# LOSCFG_DRIVERS_USB_HOST_EHCI is not set
LOSCFG_DRIVERS_USB_HOST_XHCI=y
LOSCFG_DRIVERS_USB_DEVICE_CLASS_DRIVERS=y

后面我們就將以LOSCFG_DRIVERS_USB為切入點分析原始碼，但在這之前，我們配置有了，下來就是編譯了，

6、編譯

kernel_liteos_a/bsd/dev/usb/Makefile：
最后編譯時候，會根據.config編譯相關的源代碼：

例如下面這些代碼都將會進行編譯，生成了目標檔案usb_bask

include $(LITEOSTOPDIR)/config.mk

MODULE_NAME := usb_base

ifeq ($(LOSCFG_DRIVERS_USB), y)
LOCAL_SRCS += $(CORE_SRC)/usb_dynamic.c  \
              $(CORE_SRC)/usb_parse.c  \
              $(CORE_SRC)/usb_error.c  \
              $(CORE_SRC)/usb_handle_request.c  \
              $(CORE_SRC)/usb_util.c  \
              $(CORE_SRC)/usb_lookup.c  \
              $(CONTROLLER_HOST_SRC)/usb_controller.c  \
              $(QUIRK_SRC)/usb_quirk.c \
              $(CORE_SRC)/usb_device.c  \
              $(CORE_SRC)/usb_process.c  \
              $(CORE_SRC)/usb_hub.c  \
              $(CORE_SRC)/usb_request.c  \
              $(CORE_SRC)/usb_transfer.c  \
              $(CORE_SRC)/usb_dev.c  \
              $(CORE_SRC)/usb_mbuf.c  \
              $(CORE_SRC)/usb_generic.c \
              $(CORE_SRC)/usb_if.c
endif

這里生成目標檔案是如何鏈接的內核中，這個時候我們就要開始分析config.mk的作用了：

7、頂層目錄下的config.mk檔案主要完成如下功能的配置：

1、確定生成可執行檔案程序中需要的各種工具，如編譯器(arm-linux-gcc)、連接器(arm-linux-ld)、反匯編器(arm-linux-objdump等
2、確定CPU、板相關的組態檔，存在于各個目錄下的config.mk
3、確定編譯、鏈接、轉換等程序的操作選項
4、根據步驟3確定的編譯連接選項生成需要的檔案
kernel_liteos_a/Makefile:

$(LD) $(LITEOS_LDFLAGS) $(LITEOS_TABLES_LDFLAGS) $(LITEOS_DYNLDFLAGS) -Map=$(OUT)/$@.map -o $(OUT)/$@ --start-group $(LITEOS_LIBDEP) --end-group

kernel_liteos_a\config.mk:

############### this is a makefile that you can config it ###############
-include $(LITEOSTOPDIR)/tools/build/mk/los_config.mk
...
LITEOS_LIBDEP   := $(LITEOS_BASELIB)

目錄：kernel_liteos_a\tools\build\mk\los_config.mk

############################# Platform Option Begin#################################
include $(LITEOSTOPDIR)/platform/bsp.mk
...
ifeq ($(LOSCFG_DRIVERS_USB), y)
    LITEOS_BASELIB  += -lusb_base
    LIB_SUBDIRS     += $(LITEOSTOPDIR)/bsd/dev/usb
    LITEOS_USB_INCLUDE += -I $(LITEOSTOPDIR)/bsd/dev/usb
ifeq ($(LOSCFG_USB_DEBUG), y)
    LITEOS_CMACRO   += -DLOSCFG_USB_DEBUG
endif
endif
...

看到這里，我相信大家對kernel_liteos_a整個代碼框架有了整體的印象，后面我們就會深入到具體的驅動模塊及子系統中看看，它是如何實作的，
