通過使用“顏色”和“填充”作為同一時間在一個圖例中具有不同型別的ggplot

我在 ggplot 中繪制圖例時遇到問題。我已經在網上搜索了幾個小時以尋找解決方案，但還沒有找到任何東西。

我正在嘗試創建一個具有不同線條和多邊形 shapefile 的 ggplot。我使用函式 geom_sf() 繪制 shapefile。繪圖不是問題。我的問題與傳奇創作有關。

目標是創建一個具有單個圖例并具有所有不同 shapefile 型別的圖，包括它們的顏色和/或填充 astetic。這意味著，線形應在圖例中表示為簡單的線，而多邊形應表示為簡單的多邊形。我已經設法做到了這一切。

主要困難在于其中一個多邊形（為了更好的可讀性）不僅使用“填充”引數作為 astetic，而且還使用“顏色”引數。

如果我創建一個圖，其中所有多邊形始終使用填充引數作為 astetic，所有線條形狀始終使用顏色引數作為 astetic，一切正常。但是，一旦我在圖中同時使用兩個引數的多邊形形狀，它就會破壞整個圖例結構。在這種情況下，例如，線 shapefile 的符號突然有一個框架和/或背景，盡管它們不應該有。

用 ggplot 構建這樣的東西是不可能的，還是我只是笨拙？

概括：

類似于下面創建的最小示例，我想在此圖中創建一個圖例，其中：

• A = 多邊形符號沒有邊框（如圖所示
  ）
• B = 多邊形符號帶有邊框（如圖所示）并且
• C = 一條沒有邊框或背景的簡單線（如圖所示）。

我怎樣才能讓它作業？

library(ggplot2)
library(sf)

poly1 <- cbind(lon = c(5, 6, 7, 5), lat = c(52, 53, 51, 52))
poly2 <- cbind(lon = c(3, 5, 7, 3), lat = c(50, 52, 50, 50))

poly1 <- st_sf(st_sfc(st_polygon(list(poly1))))
poly2 <- st_sf(st_sfc(st_polygon(list(poly2))))
line <- st_sf(st_sfc(list(st_linestring(cbind(lon = c(5.5, 4.5), lat = c(53.5, 54.5))))))

ggplot()
  geom_sf(data = poly1,
          aes(fill = "A"),
          colour = NA,
          show.legend = "polygon")
  geom_sf(data = poly2,
          aes(fill = "B",
              colour = "B"),
          show.legend = "polygon")
  geom_sf(data = line,
          aes(colour = "C"),
          show.legend = "line")
  scale_fill_manual(name="Legend",
                    values = c("A" = "yellow", "B" = "green"),
                    guide = guide_legend(override.aes = list(linetype = c("blank","blank"), shape = NA))
                    )
  scale_colour_manual(name="Legend",values = c("B" = "blue", "C" = "purple"),
                     guide = guide_legend(override.aes = list(linetype = c(0, 1))))
  theme_bw()

uj5u.com熱心網友回復：

我也喜歡@AllanCameron 的回答，但這里有一種方法可以在沒有ggnewscale.

你一共有三把鑰匙。對于A和B，它們都應該表示為多邊形，但B應該有邊框，而A不應該。 C是奇數，因為它應該在圖例中用單獨的符號表示。

因此，這里的方法是讓A和B屬于同一個圖例（一個與color=和組合fill=），并將C保留為單獨的圖例。

對于A和B，我在兩者上都指定fill=and color=in ，然后使用函式aes()為兩者指定鍛煉顏色。scale_*_manual()

如果您分配color=給C within aes()，您將強制使用A和Bggplot2將其推入圖例中。這意味著我們需要在不同的審美下為C指定圖例！在這種情況下，我使用，但同樣適用于,等。alpha=linetypesize

p <-
ggplot()
  geom_sf(
    data = poly1, aes(fill = "A", colour = "A"))
  geom_sf(
    data = poly2, aes(fill = "B", colour = "B"))
  geom_sf(
    data = line, aes(alpha = "C"), colour = "purple")

  scale_fill_manual(
    name="Legend", values = c("A" = "yellow", "B" = "green"))
  scale_colour_manual(
    name="Legend", values = c("A" = "transparent", "B" = "blue", "C" = "purple"))
  scale_alpha_manual(name=NULL, values=1)

  guides(
    fill=guide_legend(order=1, override.aes = list(linetype = c(0,1))),
    colour= "none"
  )

  theme_bw()
p

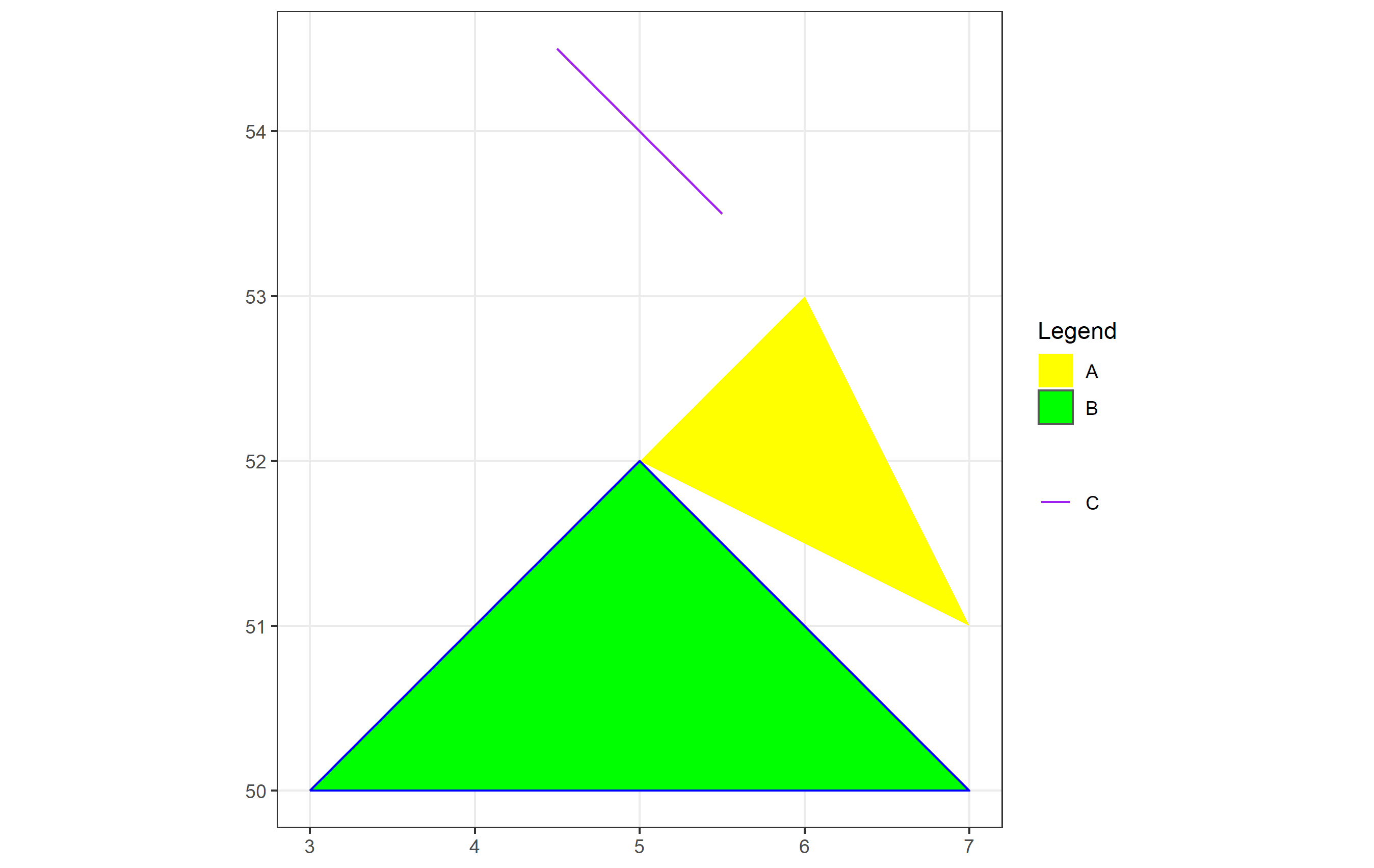

要使圖例彼此更接近，您可以指定legend.spacingvia theme()。你必須玩弄這個數字，但它有效。在這種情況下，使legend.background透明也很重要，因為圖例相互夾在一起。

p   theme(
  legend.background = element_rect(fill=NA),
  legend.spacing = unit(-15, "pt")
  )

uj5u.com熱心網友回復：

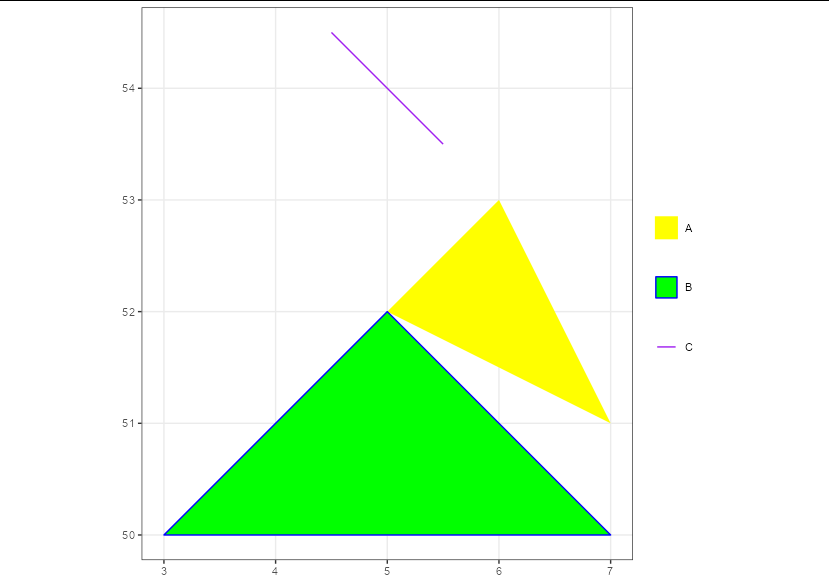

您可以使用ggnewscale并設定每個幾何圖層的鍵字形來執行此操作：

ggplot()
  geom_sf(data = poly1,
          aes(fill = "A"),
          colour = NA,
          key_glyph = "rect")
  scale_fill_manual(values = "yellow", name = NULL,
                      guide = guide_legend(order = 1))
  ggnewscale::new_scale_fill()
  ggnewscale::new_scale_color()
  geom_sf(data = poly2,
          aes(fill = "B",
              colour = "B"),
          key_glyph = "polygon")
  scale_color_manual(values = "blue", name = NULL,
                      guide = guide_legend(order = 2))
  scale_fill_manual(values = "green", name = NULL,
                      guide = guide_legend(order = 2))
  ggnewscale::new_scale_color()
  geom_sf(data = line,
          aes(colour = "C"),
          key_glyph = "path")
  scale_colour_manual(values = "purple", name = NULL,
                      guide = guide_legend(order = 3))
  theme_bw()
