canvas實作手機的手勢解鎖（步驟詳細）-有解無憂

按照國際慣例，先放效果圖

1、js動態初始化Dom結構

首先在index.html中添加基本樣式

body{background:pink;text-align: center;}

加個移動端meta頭

<meta name="viewport" content="width=device-width,initial-scale=1.0,user-scalable=no">

引入index.js腳本

<script src="index.js"></script>

index.js

// 匿名函式自執行
(function(){
    // canvasLock是全域物件
    window.canvasLock=function(obj){
        this.width=obj.width;
        this.height=obj.height;
    }
    //動態生成DOM
    canvasLock.prototype.initDom=function(){
        //創建一個div
        var div=document.createElement("div");
        var h4="<h4 id='title' class='title'>繪制解鎖圖案</h4>";
        div.innerHTML=h4;
        div.setAttribute("style","position:absolute;top:0;left:0;right:0;bottom:0;");

        //創建canvas
        var canvas=document.createElement("canvas");
        canvas.setAttribute("id","canvas");
        //cssText 的本質就是設定 HTML 元素的 style 屬性值
        canvas.style.cssText="background:pink;display:inine-block;margin-top:15px;";

        div.appendChild(canvas);
        document.body.appendChild(div);

        //設定canvas默認寬高
        var width=this.width||300;
        var height=this.height||300;

        canvas.style.width=width+"px";
        canvas.style.height=height+"px";

        canvas.width=width;
        canvas.height=height;

    }


    //init代表初始化，程式的入口
    canvasLock.prototype.init=function(){
        //動態生成DOM
        this.initDom();

        //創建畫布
        this.canvas=document.getElementById("canvas");
        this.ctx=this.canvas.getContext("2d");

    }
})();

在index.html中創建實體并初始化

new canvasLock({}).init();

效果圖

2、畫圓函式

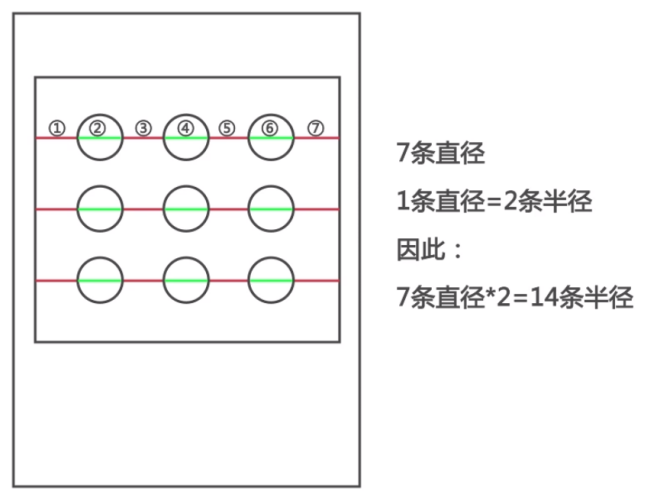

需要補充一下畫布寬度與圓的半徑的關系

如果一行3個圓，則有4個間距，間距的寬度與圓的直徑相同，相當于7個直徑，即14個半徑

如果一行4個圓，則有5個間距，間距的寬度與圓的直徑相同，相當于9個直徑，即18個半徑

如果一行n個圓，則有n+1個間距，間距的寬度與圓的直徑相同，相當于2n+1個直徑，即4n+2個半徑

補充兩個方法：

//以給定坐標點為圓心畫出單個圓
    canvasLock.prototype.drawCircle=function(x,y){
        this.ctx.strokeStyle="#abcdef";
        this.ctx.lineWidth=2;
        this.ctx.beginPath();
        this.ctx.arc(x,y,this.r,0,2*Math.PI,true);
        this.ctx.closePath();
        this.ctx.stroke();
    }

    //繪制出所有的圓
    canvasLock.prototype.createCircle=function(){
        var n=this.circleNum;//一行幾個圓
        var count=0;
        this.r=this.canvas.width/(4*n+2);//公式計算出每個圓的半徑
        this.lastPoint=[];//儲存點擊過的圓的資訊
        this.arr=[];//儲存所有圓的資訊
        this.restPoint=[];//儲存未被點擊的圓的資訊
        var r=this.r;

        for(var i=0;i<n;i++){
            for(var j=0;j<n;j++){
                count++;
                var obj={
                    x:(4*j+3)*r,
                    y:(4*i+3)*r,
                    index:count//給每個圓標記索引
                };
                this.arr.push(obj);
                this.restPoint.push(obj);//初始化時為所有點
            }
        }

        //清屏
        this.ctx.clearRect(0,0,this.canvas.width,this.canvas.height);

        //以給定坐標點為圓心畫出所有圓
        for(var i=0;i<this.arr.length;i++){
            //回圈呼叫畫單個圓的方法
            this.drawCircle(this.arr[i].x,this.arr[i].y);
        }

    }

初始化的時候記得呼叫

canvasLock.prototype.init=function(){
        //動態生成DOM
        this.initDom();

        //創建畫布
        this.canvas=document.getElementById("canvas");
        this.ctx=this.canvas.getContext("2d");

        //繪制出所有的圓
        this.createCircle();
    }

別忘了在index.html中實體化時傳入引數（一行定義幾個圓）

new canvasLock({circleNum:3}).init();

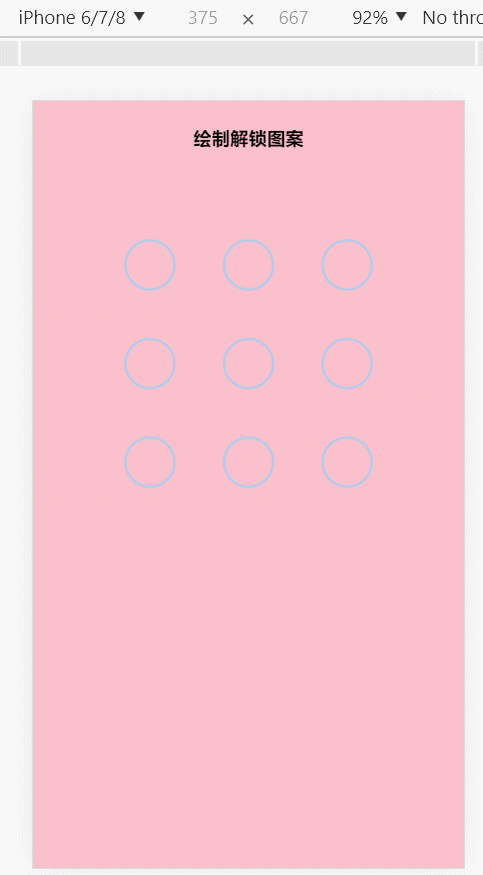

效果圖

3、canvas事件操作——實作畫圓和畫線

getPosition方法用來得到滑鼠觸摸點離canvas的距離（左邊和上邊）

canvasLock.prototype.getPosition=function(e){
        var rect=e.currentTarget.getBoundingClientRect();//獲得canvas距離螢屏的上下左右距離
        var po={
            //滑鼠與視口的左距離 - canvas距離視口的左距離 = 滑鼠與canvas的左距離
            x:(e.touches[0].clientX-rect.left),
            //滑鼠與視口的上距離 - canvas距離視口的上距離 = 滑鼠距離canvas的上距離
            y:(e.touches[0].clientY-rect.top)
        };
        return po;
    }

給canvas添加 touchstart 事件，判斷觸摸點是否在圓內

觸摸點在圓內則允許拖拽，并將該圓添加到 lastPoint 中，從 restPoint 中剔除

this.canvas.addEventListener("touchstart",function(e){
            var po=self.getPosition(e);//滑鼠距離canvas的距離

            //判斷是否在圓內
            for(var i=0;i<self.arr.lenth;i++){
                if(Math.abs(po.x-self.arr[i].x)<self.r && Math.abs(po.y-self.arr[i].y)<self.r){
                    self.touchFlag=true;//允許拖拽
                    self.lastPoint.push(self.arr[i]);//點擊過的點
                    self.restPoint.splice(i,1);//剩下的點剔除這個被點擊的點
                    break;
                }
            }
        },false);

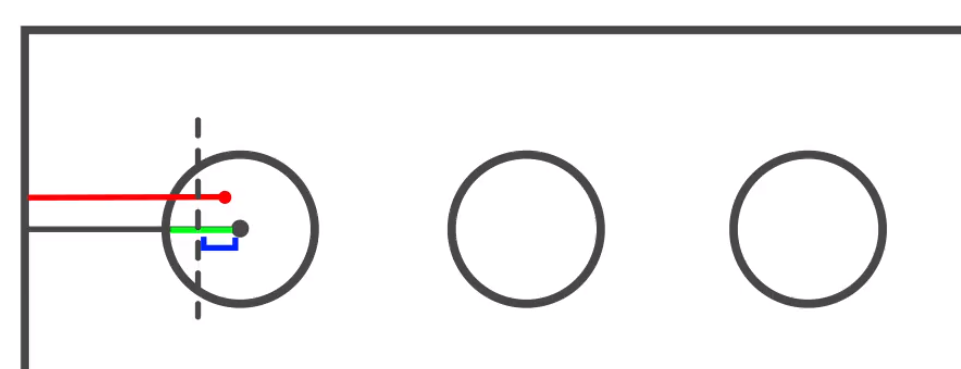

判斷是否在圓內的原理：

圓心的x軸偏移和滑鼠點的x軸偏移的距離的絕對值小于半徑

并且

圓心的y軸偏移和滑鼠點的y軸偏移的距離的絕對值小于半徑

則可以判斷滑鼠位于圓內

給touchmove系結事件，在觸摸點移動時給點擊過的圓畫上實心圓，并畫線

//觸摸點移動時的影片
    canvasLock.prototype.update=function(po){
        //清屏，canvas影片前必須清空原來的內容
        this.ctx.clearRect(0,0,this.canvas.width,this.canvas.height);

        //以給定坐標點為圓心畫出所有圓
        for(var i=0;i<this.arr.length;i++){
            this.drawCircle(this.arr[i].x,this.arr[i].y);
        }

        this.drawPoint();//點擊過的圓畫實心圓
        this.drawLine(po);//畫線

    }

    //畫實心圓
    canvasLock.prototype.drawPoint=function(){
        for(var i=0;i<this.lastPoint.length;i++){
            this.ctx.fillStyle="#abcdef";
            this.ctx.beginPath();
            this.ctx.arc(this.lastPoint[i].x,this.lastPoint[i].y,this.r/2,0,2*Math.PI,true);
            this.ctx.closePath();
            this.ctx.fill();
        }
    }

    //畫線
    canvasLock.prototype.drawLine=function(po){
        this.ctx.beginPath();
        this.lineWidth=3;
        this.ctx.moveTo(this.lastPoint[0].x,this.lastPoint[0].y);//線條起點
        for(var i=1;i<this.lastPoint.length;i++){
            this.ctx.lineTo(this.lastPoint[i].x,this.lastPoint[i].y);
        }
        this.ctx.lineTo(po.x,po.y);//觸摸點
        this.ctx.stroke();
        this.ctx.closePath();
    }

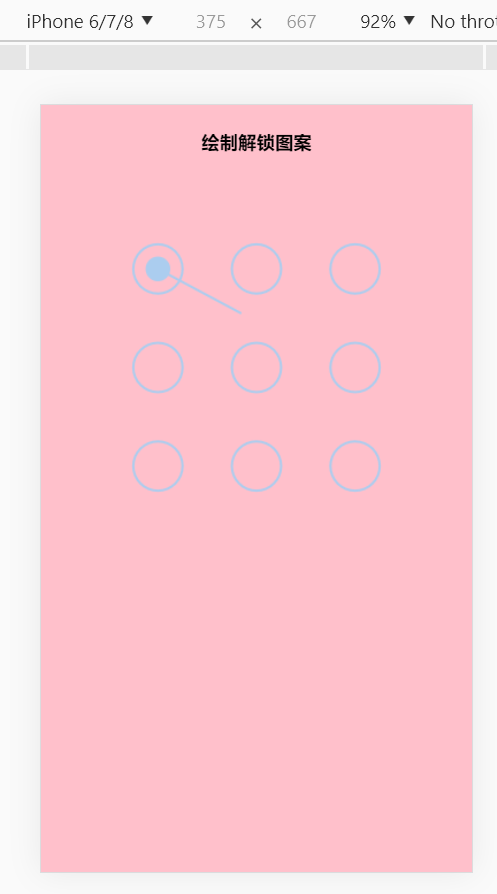

效果圖

4、canvas手勢鏈接操作實作

在touchmove中補充當碰到下一個目標圓時的操作

//碰到下一個圓時只需要push到lastPoint當中去
        for(var i=0;i<this.restPoint.length;i++){
            if((Math.abs(po.x-this.restPoint[i].x)<this.r) && (Math.abs(po.y-this.restPoint[i].y)<this.r)){
                this.lastPoint.push(this.restPoint[i]);//將這個新點擊到的點存入lastPoint
                this.restPoint.splice(i,1);//從restPoint中剔除這個新點擊到的點
                break;
            }
        }

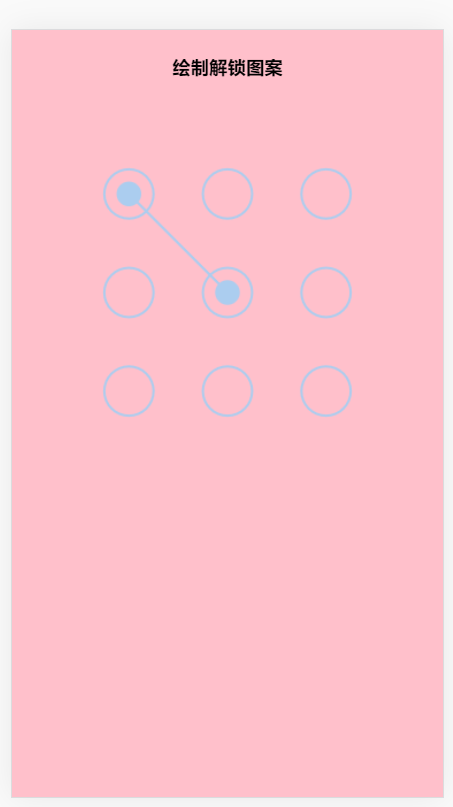

效果圖

5、解鎖成功與否的判斷

//設定密碼
    canvasLock.prototype.storePass=function(){
        if(this.checkPass()){
            document.getElementById("title").innerHTML="解鎖成功";
            this.drawStatusPoint("lightgreen");
        }else{
            document.getElementById("title").innerHTML="解鎖失敗";
            this.drawStatusPoint("orange");
        }
    }

    //判斷輸入的密碼
    canvasLock.prototype.checkPass=function(){
        var p1="123",//成功的密碼
            p2="";
        for(var i=0;i<this.lastPoint.length;i++){
            p2+=this.lastPoint[i].index;
        }
        return p1===p2;
    }

    //繪制判斷結束后的狀態
    canvasLock.prototype.drawStatusPoint=function(type){
        for(var i=0;i<this.lastPoint.length;i++){
            this.ctx.strokeStyle=type;
            this.ctx.beginPath();
            this.ctx.arc(this.lastPoint[i].x,this.lastPoint[i].y,this.r,0,2*Math.PI,true);
            this.ctx.closePath();
            this.ctx.stroke();
        }
    }

    //程式全部結束后重置
    canvasLock.prototype.reset=function(){
        this.createCircle();
    }

大功告成！！下面曬出所有代碼

index.html

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>手勢解鎖</title>
    <!-- 移動端meta頭 -->
    <meta name="viewport" content="width=device-width,initial-scale=1.0,user-scalable=no">
    <style>
           body{background:pink;text-align: center;}
    </style>
</head>
<body>

    <script src="index.js"></script>
    <script>
        // circleNum:3 表示一行3個圓
        new canvasLock({circleNum:3}).init();
    </script>

</body>
</html>

index.js

// 匿名函式自執行
(function(){
    // canvasLock是全域物件
    window.canvasLock=function(obj){
        this.width=obj.width;
        this.height=obj.height;
        this.circleNum=obj.circleNum;
    }
    //動態生成DOM
    canvasLock.prototype.initDom=function(){
        //創建一個div
        var div=document.createElement("div");
        var h4="<h4 id='title' class='title'>繪制解鎖圖案</h4>";
        div.innerHTML=h4;
        div.setAttribute("style","position:absolute;top:0;left:0;right:0;bottom:0;");

        //創建canvas
        var canvas=document.createElement("canvas");
        canvas.setAttribute("id","canvas");
        //cssText 的本質就是設定 HTML 元素的 style 屬性值
        canvas.style.cssText="background:pink;display:inine-block;margin-top:15px;";

        div.appendChild(canvas);
        document.body.appendChild(div);

        //設定canvas默認寬高
        var width=this.width||300;
        var height=this.height||300;

        canvas.style.width=width+"px";
        canvas.style.height=height+"px";

        canvas.width=width;
        canvas.height=height;

    }

    //以給定坐標點為圓心畫出單個圓
    canvasLock.prototype.drawCircle=function(x,y){
        this.ctx.strokeStyle="#abcdef";
        this.ctx.lineWidth=2;
        this.ctx.beginPath();
        this.ctx.arc(x,y,this.r,0,2*Math.PI,true);
        this.ctx.closePath();
        this.ctx.stroke();
    }

    //繪制出所有的圓
    canvasLock.prototype.createCircle=function(){
        var n=this.circleNum;//一行幾個圓
        var count=0;
        this.r=this.canvas.width/(4*n+2);//公式計算出每個圓的半徑
        this.lastPoint=[];//儲存點擊過的圓的資訊
        this.arr=[];//儲存所有圓的資訊
        this.restPoint=[];//儲存未被點擊的圓的資訊
        var r=this.r;

        for(var i=0;i<n;i++){
            for(var j=0;j<n;j++){
                count++;
                var obj={
                    x:(4*j+3)*r,
                    y:(4*i+3)*r,
                    index:count//給每個圓標記索引
                };
                this.arr.push(obj);
                this.restPoint.push(obj);//初始化時為所有點
            }
        }

        //清屏
        this.ctx.clearRect(0,0,this.canvas.width,this.canvas.height);

        //以給定坐標點為圓心畫出所有圓
        for(var i=0;i<this.arr.length;i++){
            //回圈呼叫畫單個圓的方法
            this.drawCircle(this.arr[i].x,this.arr[i].y);
        }

    }

    //添加事件
    canvasLock.prototype.bindEvent=function(){
        var self=this;

        this.canvas.addEventListener("touchstart",function(e){
            var po=self.getPosition(e);//滑鼠距離canvas的距離

            //判斷是否在圓內
            for(var i=0;i<self.arr.length;i++){
                if((Math.abs(po.x-self.arr[i].x)<self.r) && (Math.abs(po.y-self.arr[i].y)<self.r)){
                    self.touchFlag=true;//允許拖拽
                    self.lastPoint.push(self.arr[i]);//點擊過的點
                    self.restPoint.splice(i,1);//剩下的點剔除這個被點擊的點
                    break;
                }
            }
        },false);

        this.canvas.addEventListener("touchmove",function(e){
            if(self.touchFlag){
                //觸摸點移動時的影片
                self.update(self.getPosition(e));
            }
        },false);

        //觸摸離開時
        this.canvas.addEventListener("touchend",function(e){
            if(self.touchFlag){
                self.storePass(self.lastPoint);
                setTimeout(function(){
                    self.reset();
                },300);
            }
        },false);

    }

    //設定密碼
    canvasLock.prototype.storePass=function(){
        if(this.checkPass()){
            document.getElementById("title").innerHTML="解鎖成功";
            this.drawStatusPoint("lightgreen");
        }else{
            document.getElementById("title").innerHTML="解鎖失敗";
            this.drawStatusPoint("orange");
        }
    }

    //判斷輸入的密碼
    canvasLock.prototype.checkPass=function(){
        var p1="123",//成功的密碼
            p2="";
        for(var i=0;i<this.lastPoint.length;i++){
            p2+=this.lastPoint[i].index;
        }
        return p1===p2;
    }

    //繪制判斷結束后的狀態
    canvasLock.prototype.drawStatusPoint=function(type){
        for(var i=0;i<this.lastPoint.length;i++){
            this.ctx.strokeStyle=type;
            this.ctx.beginPath();
            this.ctx.arc(this.lastPoint[i].x,this.lastPoint[i].y,this.r,0,2*Math.PI,true);
            this.ctx.closePath();
            this.ctx.stroke();
        }
    }

    //程式全部結束后重置
    canvasLock.prototype.reset=function(){
        this.createCircle();
    }

    //獲取滑鼠點擊處離canvas的距離
    canvasLock.prototype.getPosition=function(e){
        var rect=e.currentTarget.getBoundingClientRect();//獲得canvas距離螢屏的上下左右距離
        var po={
            //滑鼠與視口的左距離 - canvas距離視口的左距離 = 滑鼠與canvas的左距離
            x:(e.touches[0].clientX-rect.left),
            //滑鼠與視口的上距離 - canvas距離視口的上距離 = 滑鼠距離canvas的上距離
            y:(e.touches[0].clientY-rect.top)
        };
        return po;
    }

    //觸摸點移動時的影片
    canvasLock.prototype.update=function(po){
        //清屏，canvas影片前必須清空原來的內容
        this.ctx.clearRect(0,0,this.canvas.width,this.canvas.height);

        //以給定坐標點為圓心畫出所有圓
        for(var i=0;i<this.arr.length;i++){
            this.drawCircle(this.arr[i].x,this.arr[i].y);
        }

        // 滑鼠每移動一下都會重繪canvas,update操作相當于每一個move事件都會觸發
        this.drawPoint();//點擊過的圓畫實心圓
        this.drawLine(po);//畫線

        //碰到下一個圓時只需要push到lastPoint當中去
        for(var i=0;i<this.restPoint.length;i++){
            if((Math.abs(po.x-this.restPoint[i].x)<this.r) && (Math.abs(po.y-this.restPoint[i].y)<this.r)){
                this.lastPoint.push(this.restPoint[i]);//將這個新點擊到的點存入lastPoint
                this.restPoint.splice(i,1);//從restPoint中剔除這個新點擊到的點
                break;
            }
        }
    }

    //畫實心圓
    canvasLock.prototype.drawPoint=function(){
        for(var i=0;i<this.lastPoint.length;i++){
            this.ctx.fillStyle="#abcdef";
            this.ctx.beginPath();
            this.ctx.arc(this.lastPoint[i].x,this.lastPoint[i].y,this.r/2,0,2*Math.PI,true);
            this.ctx.closePath();
            this.ctx.fill();
        }
    }

    //畫線
    canvasLock.prototype.drawLine=function(po){
        this.ctx.beginPath();
        this.lineWidth=3;
        this.ctx.moveTo(this.lastPoint[0].x,this.lastPoint[0].y);//線條起點
        for(var i=1;i<this.lastPoint.length;i++){
            this.ctx.lineTo(this.lastPoint[i].x,this.lastPoint[i].y);
        }
        this.ctx.lineTo(po.x,po.y);//觸摸點
        this.ctx.stroke();
        this.ctx.closePath();
    }

    //init代表初始化，程式的入口
    canvasLock.prototype.init=function(){
        //動態生成DOM
        this.initDom();

        //創建畫布
        this.canvas=document.getElementById("canvas");
        this.ctx=this.canvas.getContext("2d");

        //默認不允許拖拽
        this.touchFlag=false;

        //繪制出所有的圓
        this.createCircle();

        //添加事件
        this.bindEvent();
    }
})();

轉載請註明出處，本文鏈接：https://www.uj5u.com/qianduan/5402.html

標籤：HTML5

上一篇：Vue-Router 原始碼決議(四) $router和$route的區別

下一篇：Vue開發--腳手架的搭建
