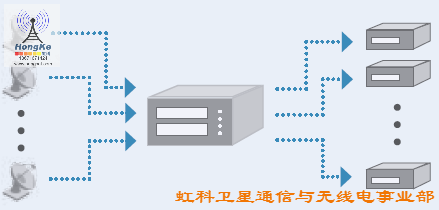

??在衛星通信中，射頻矩陣是信號在地面傳輸程序中處理信號分配與轉發的至關重要的器件，它可以把來自不同線纜的不同信號路由至一個或多個設備以供處理或測驗等操作，提高了信號路由的自動化，提高了信號傳輸程序中的效率，那么它在實際作業程序中是如何實作信號的分配的呢？本文將通過分析矩陣開關的拓撲結構，以 虹科Novotronik射頻矩陣 為例為您答疑解惑，

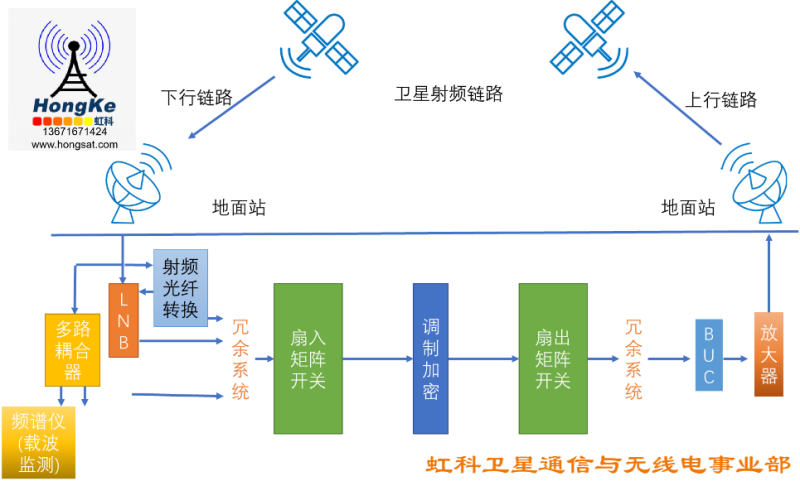

??對于衛星通信中的射頻矩陣開關而言，用于信號 接收（Downlink） 分配傳輸的扇入矩陣與用于信號 發射(Uplink) 分配傳輸的扇出矩陣是相似但不同的兩種矩陣，其內部構造會存在較大差別，本文將著重對這兩種矩陣進行分析，
一、m×n全扇入矩陣

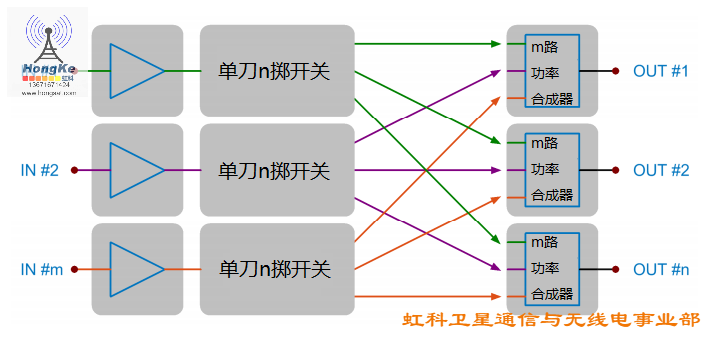

??對于 虹科Novotronik m×n全扇入非阻塞矩陣開關 而言，其拓撲結構如圖3所示，
??從上圖我們可以清晰地看出來，信號傳輸到 虹科Novotronik全扇入矩陣開關 的輸入埠的時候首先會經過單刀n擲開關，確定要將信號傳輸至哪個輸出埠，然后通過對應埠的m路功率合成器將來自不同輸入埠的信號進行功率合成后輸出，

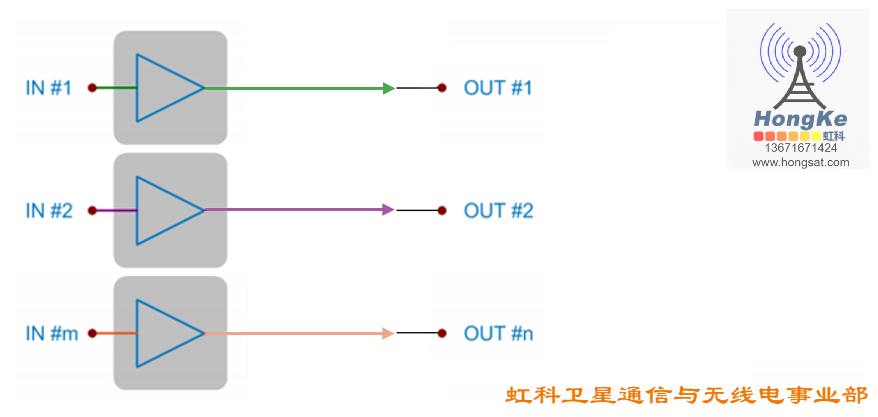

??對于全扇入阻塞矩陣開關而言，則要相對簡易，由于一個輸入埠只能傳輸到一個輸出埠，所以其并沒有單刀n擲開關進行輸出埠的判別，自然也就沒有功率合成器進行來自不同輸入埠的信號的合成，
??我們需要注意的是輸入與輸出埠不可混用，即將信號輸入連接至矩陣開關輸出端，將信號輸出連接至矩陣開關輸入端，例如，您需要一臺2輸入，32輸出的全扇入矩陣開關，即2×32全扇入矩陣開關，此時m=2；n=32，對應的 虹科Novotronik矩陣開關 內部存在兩個“單刀32擲開關“和32個”2路功率合成器“；但如果您需要一臺32輸入，2輸出的全扇出矩陣開關，此時m=32，n=2，對應的 虹科Novotronik矩陣開關 內部則存在32個”單刀2擲開關“和兩個“32路功率合成器”，這兩者的內部物理構成是不同的，
二、m×n全扇出矩陣

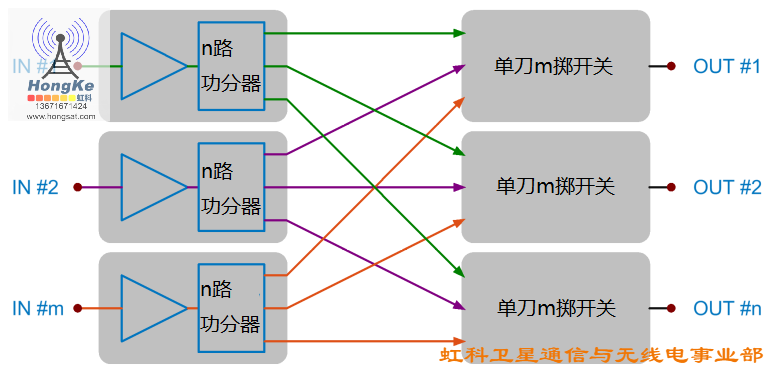

??對于 虹科Novotronik m×n全扇出非阻塞矩陣開關 而言，其拓撲結構如圖5所示，
??從上圖我們可以清晰地看到，信號傳輸到 虹科Novotronik全扇入矩陣開關 的輸入埠的時候首先會經過n路功率分配器將每個輸入埠的輸入信號分配成所有輸出埠數份，然后通過單刀m擲開關確定輸出從哪一個輸入埠傳輸而來的信號，
??對于全扇入阻塞矩陣開關而言，則與上述全扇入矩陣開關類似，在此不再贅述，
??同樣地，需要注意輸入端和輸出端不可混用，以免設備損壞，
虹科矩陣開關一覽

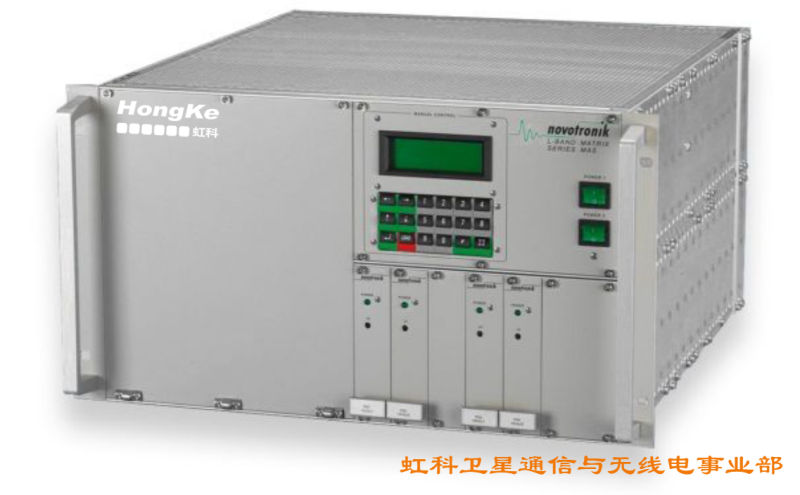

?? 虹科L 波段矩陣開關 MAS5320 以 32 個源（輸入）到 32 個接收器（輸出）用于在 950 到 2150 MHz（L 波段） 的頻率范圍內切換和分配 RF 信號，每個 RF 輸入可為衛星 LNBs 的電源提供直流偏置電壓，偏置電壓在輸入 I/O 面板上產生，可切換為 13/14 V，18/19 V 而且每個電壓的頻率都是為 22kHz，偏置電壓能夠進行過載和短路保護，可提供 200mA 的標稱值電流和 280mA 的最大值電流， 該設備既可以通過前面板的手動控制模塊進行手動控制，也可以通過設備后面板的 LAN/Ethernet 介面或串行介面（可配置為 RS232，RS-422 或 RS-485 介面）進行遠程控制和監測（詳情聯系虹科），
