焊接初體驗和stm32最小系統板用J-link下載使用方法

                             **焊接初體驗**

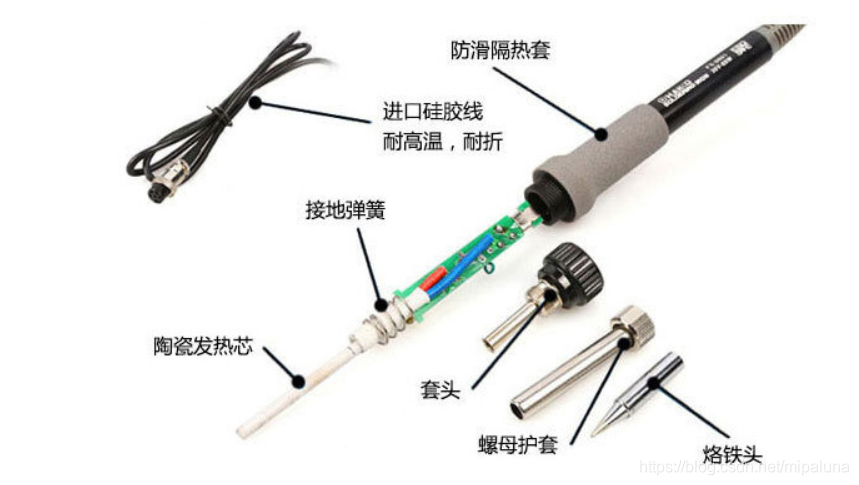

  初級焊接需要電烙鐵、高溫海綿（開始前用冷水浸濕）、焊錫絲、鑷子、助焊劑、剪鉗，

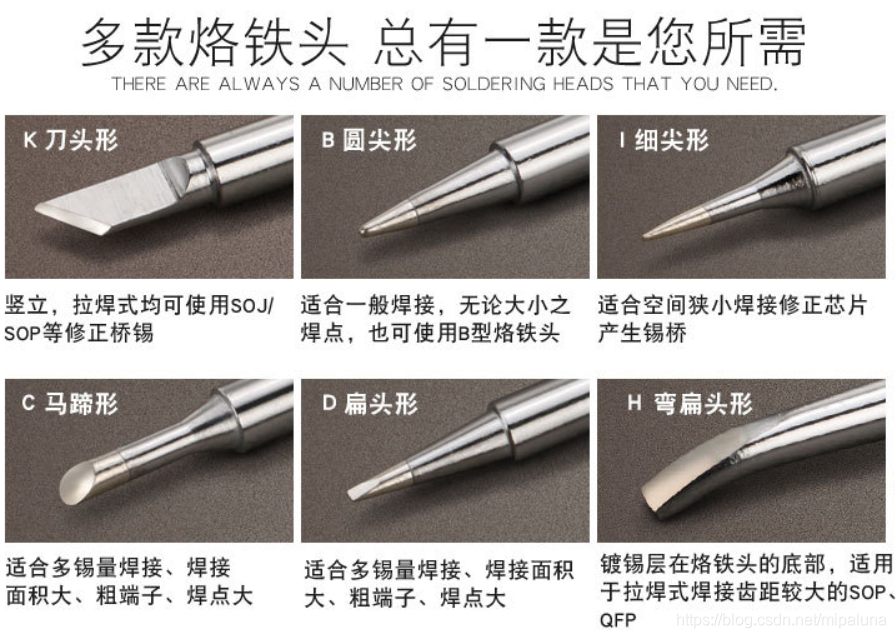

  電烙鐵的烙鐵頭即其適用種類有如下幾種：

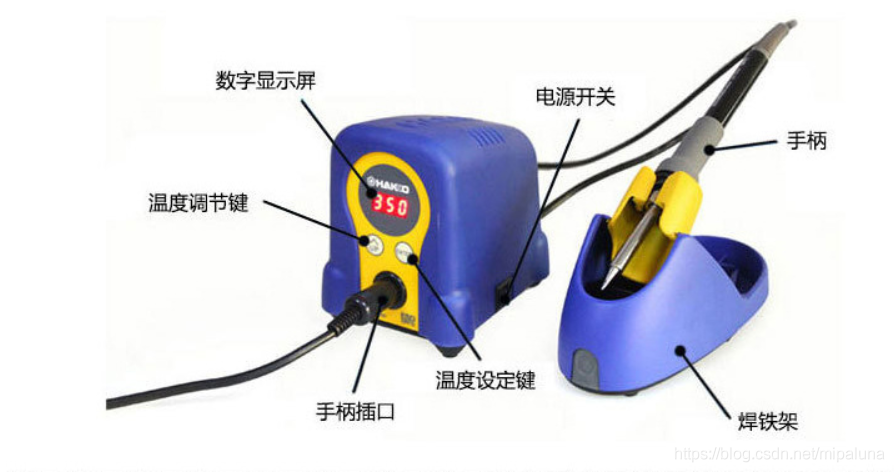

電烙鐵調溫數顯電焊臺：


焊接步驟：
1.用冷水完全打濕高溫海綿，打開電烙鐵，將溫度除錯近380度左右，等待烙鐵頭溫度升高，
2.（根據個人習慣）左手拿電焊絲，右手斜拿電烙鐵，左手距焊絲尖端距離5-7CM，不要太近防止被高溫烙頭燒到手指，右手不要觸碰防滑隔熱手柄下方的地方，
3.將電烙頭放置需要焊接處 ，預熱板子1-3s，將焊絲送至焊接處，待焊絲融化，迅速撤出錫絲再撤烙鐵頭（動作不要太大），焊接中途攜帶口罩或看到白煙用嘴吹走，防止鉛中毒，
4.為保持烙鐵頭上的焊錫干凈，“新鮮”，焊頭上錫過多找高溫海綿上蹭掉或磕掉，
5.連接相鄰兩個介面時，在中間再焊接一個點，融化適量錫，不要過多或過少，
注：焊接指示圖

J-LINK下載keil除錯

1.首先將J-link正確的連接電腦和開發板，給開發板上電；然后打開keil mdk，點擊Options for target‘target 1’…快捷圖示，如下圖所示：

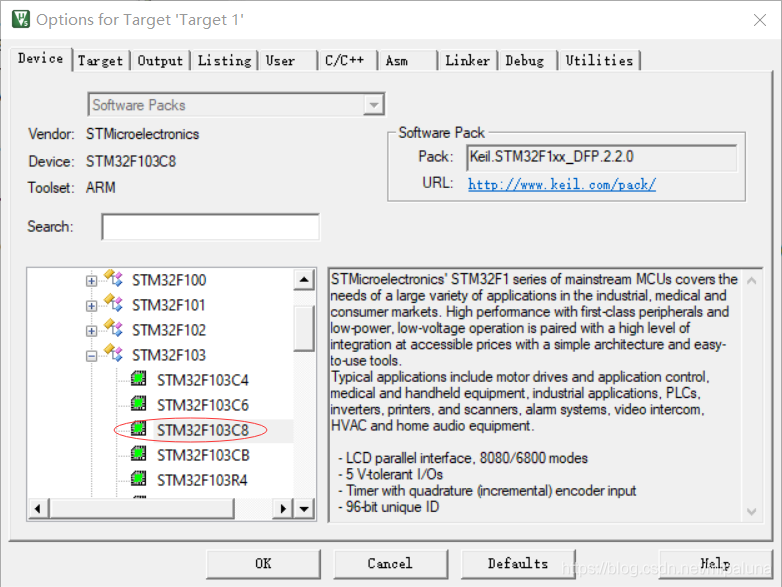

2.打開Device,改成STM32F103C8的最小系統板，

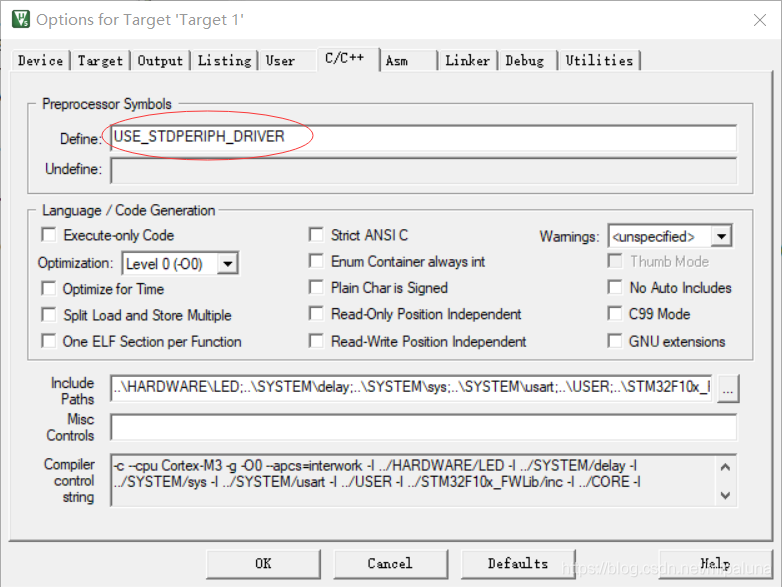

3.打開C/C++，將Define中的前面資訊刪掉，

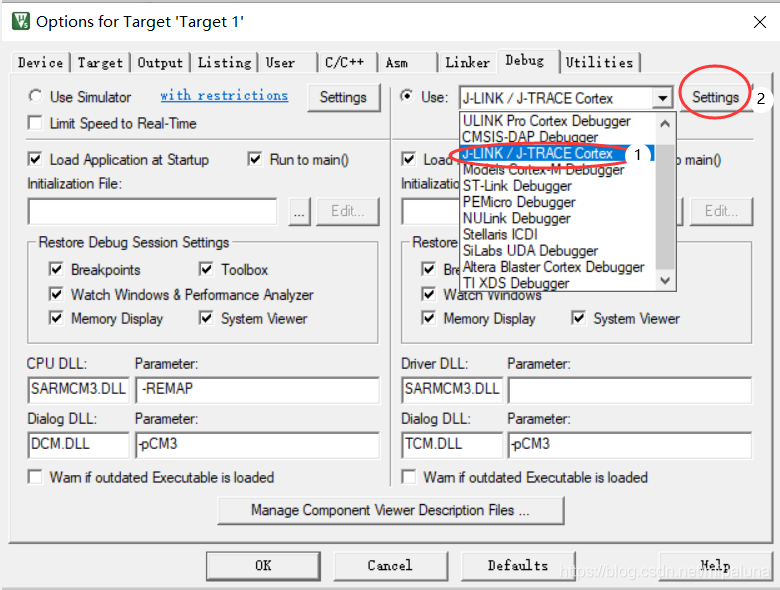

4.點擊Debug，將Use中改成J-LINK/J-TPACE Cortex，之后點擊Settings，

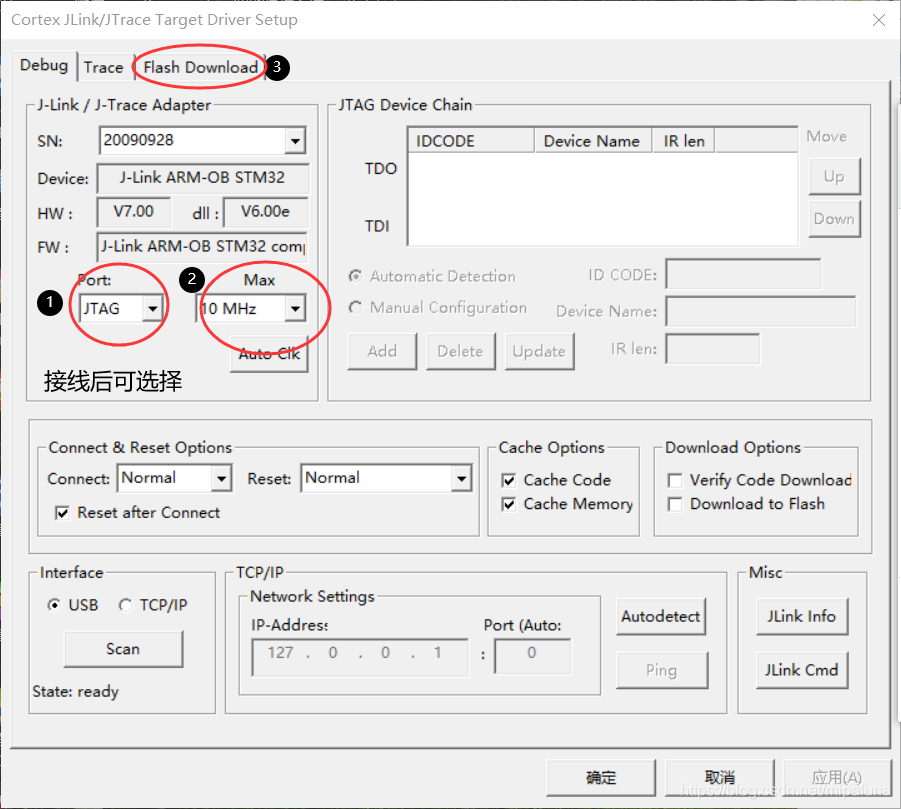

5.出來頁面后，點擊Debug，將Port出改為JTAG，Max改為10MHZ，

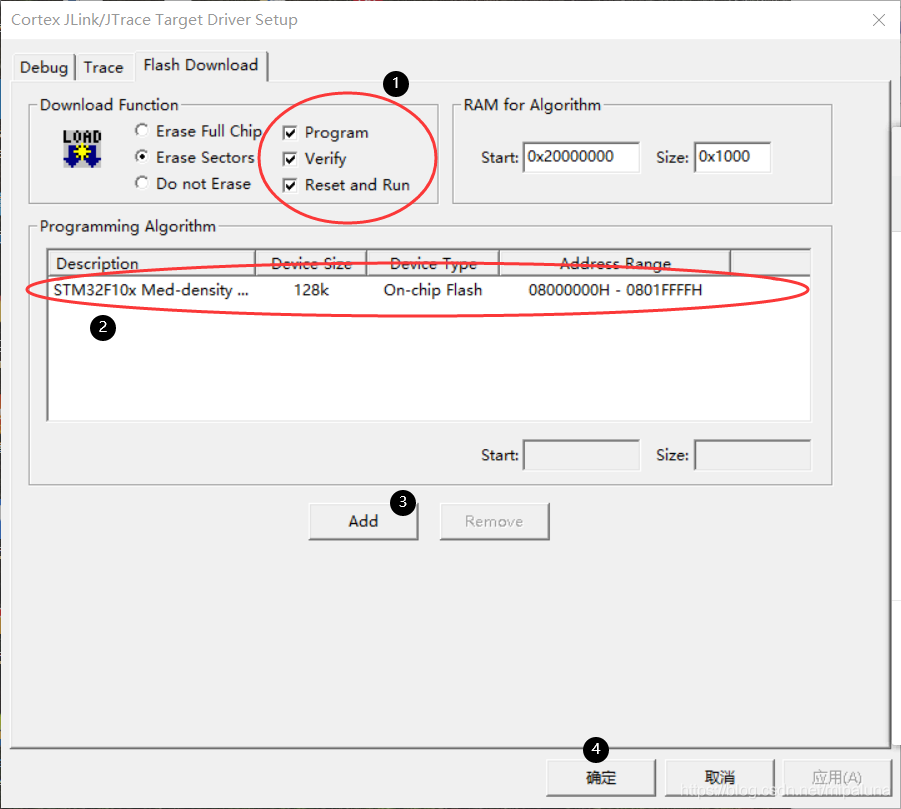

6.點擊Flash Download,將Program,Verify,Reset and Run選上，選擇STM32F10x Med-density，點擊添加，點擊確定，
7. 使用keil界面下的“load”按鈕（
）下載程式，
使用stm32最小系統板的呼吸燈
main.c

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "pwm.h"
//ALIENTEK Mini STM32開發板范例代碼8
//PWM輸出實驗
//技術支持：www.openedv.com
//廣州市星翼電子科技有限公司

 int main(void)
 {
	u16 led0pwmval=0;
	u8 dir=1;
	delay_init();	    	 //延時函式初始化
	LED_Init();		  	//初始化與LED連接的硬體介面
	TIM1_PWM_Init(229,0);//不分頻，PWM頻率=72000/(449+1)=160Khz
   	while(1)
	{
 		delay_ms(3);
		if(dir)led0pwmval++;
		else led0pwmval--;
 		if(led0pwmval>300)dir=0;
		if(led0pwmval==0)dir=1;
		TIM_SetCompare1(TIM1,led0pwmval);
	}
}

led.c

#include "led.h"



//初始化PB5和PE5為輸出口.并使能這兩個口的時鐘
//LED IO初始化
void LED_Init(void)
{

 GPIO_InitTypeDef  GPIO_InitStructure;

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOD, ENABLE);	 //使能PA,PD埠時鐘

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;				 //LED0-->PA.8 埠配置
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽輸出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO口速度為50MHz
 GPIO_Init(GPIOA, &GPIO_InitStructure);					 //根據設定引數初始化GPIOA.8
 GPIO_SetBits(GPIOA,GPIO_Pin_8);						 //PA.8 輸出高

 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;	    		 //LED1-->PD.2 埠配置, 推挽輸出
 GPIO_Init(GPIOD, &GPIO_InitStructure);	  				 //推挽輸出 ，IO口速度為50MHz
 GPIO_SetBits(GPIOD,GPIO_Pin_2); 						 //PD.2 輸出高
}


pwm.h

#ifndef __PWM_H
#define __PWM_H
#include "sys.h"



void TIM1_PWM_Init(u16 arr,u16 psc);

#endif

Pwm.c

#include "pwm.h"
#include "led.h"

//PWM輸出初始化
//arr：自動重裝值
//psc：時鐘預分頻數
void TIM1_PWM_Init(u16 arr,u16 psc)
{
	 GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_OCInitTypeDef  TIM_OCInitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);//
 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA , ENABLE);  //使能GPIO外設時鐘使能


   //設定該引腳為復用輸出功能,輸出TIM1 CH1的PWM脈沖波形
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8; //TIM_CH1
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //復用推挽輸出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);


	TIM_TimeBaseStructure.TIM_Period = arr; //設定在下一個更新事件裝入活動的自動重裝載暫存器周期的值	 80K
	TIM_TimeBaseStructure.TIM_Prescaler =psc; //設定用來作為TIMx時鐘頻率除數的預分頻值  不分頻
	TIM_TimeBaseStructure.TIM_ClockDivision = 0; //設定時鐘分割:TDTS = Tck_tim
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //TIM向上計數模式
	TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure); //根據TIM_TimeBaseInitStruct中指定的引數初始化TIMx的時間基數單位


	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2; //選擇定時器模式:TIM脈沖寬度調制模式2
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比較輸出使能
	TIM_OCInitStructure.TIM_Pulse = 0; //設定待裝入捕獲比較暫存器的脈沖值
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //輸出極性:TIM輸出比較極性高
	TIM_OC1Init(TIM1, &TIM_OCInitStructure);  //根據TIM_OCInitStruct中指定的引數初始化外設TIMx

  TIM_CtrlPWMOutputs(TIM1,ENABLE);	//MOE 主輸出使能

	TIM_OC1PreloadConfig(TIM1, TIM_OCPreload_Enable);  //CH1預裝載使能

	TIM_ARRPreloadConfig(TIM1, ENABLE); //使能TIMx在ARR上的預裝載暫存器

	TIM_Cmd(TIM1, ENABLE);  //使能TIM1


}
