Grafana系列-統一展示-9-Jaeger資料源

系列文章

• Grafana 系列文章

配置 Jaeger data source

Grafana內置了對Jaeger的支持，它提供了開源的端到端分布式跟蹤，本文解釋了針對Jaeger資料源的配置和查詢，

關鍵的配置如下:

• URL: Jaeger 實體的 URL, 如: http://localhost:16686 或 http://localhost:16686/trace/
• Enable Node Graph: ??. 一旦啟用，Grafana會在 trace 視圖上方顯示 Node Graph (鏈路拓撲圖)，

Span bar

Span bar 設定幫助你在 span 行中顯示額外的資訊，

你可以從三個選項中選擇一個：

Trace to logs

??Notes:

Trace to logs 功能只支持部分日志解決方案
Grafana Loki 和 Splunk 是支持的, ElasticSearch 是不支持的.

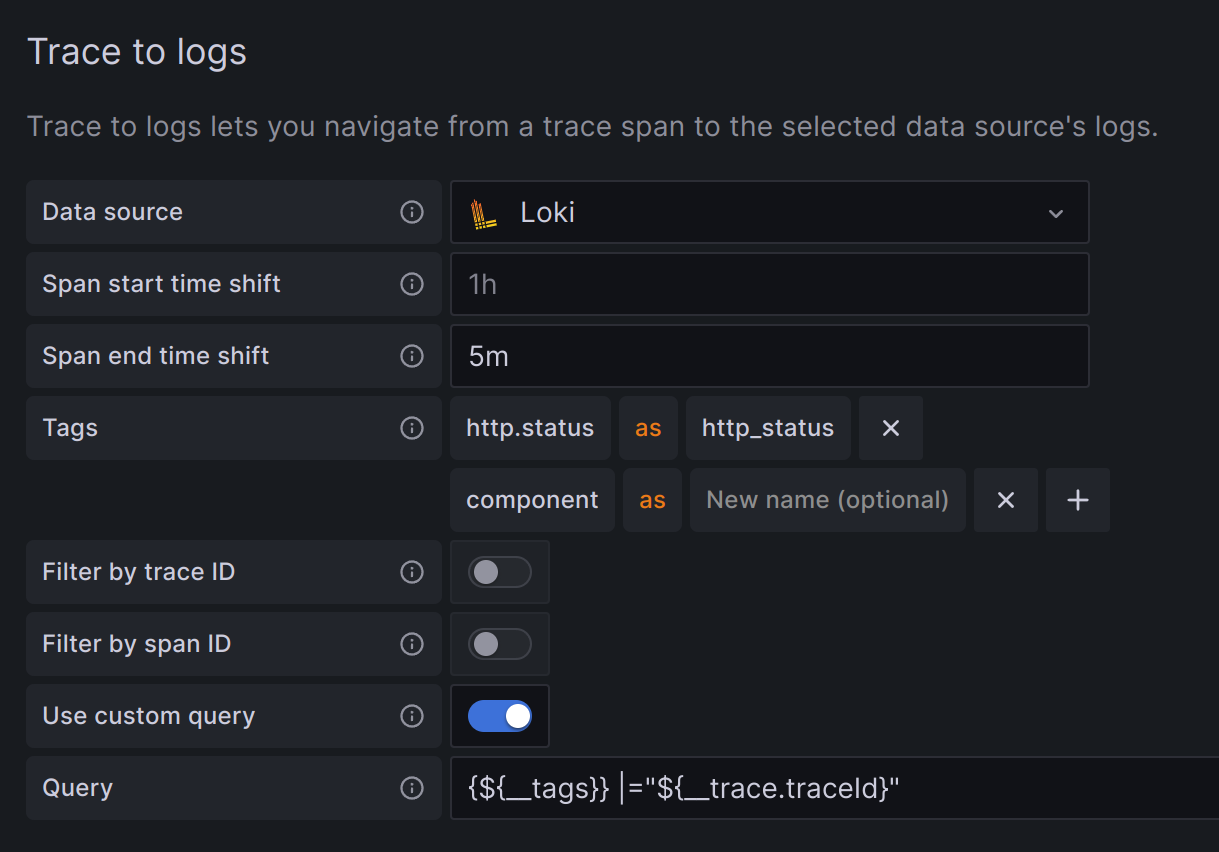

Trace to logs 設定配置了 traces 到 logs 的功能，當你將 Grafana 與 Jaeger 整合時，該功能是可用的，

有兩種方法可以配置 trace 到 logs 的功能：

• 使用帶有默認查詢的簡化配置，或
• 配置一個自定義查詢，你可以使用模板語言從 trace 或 span 中插入變數，

使用簡化配置

1. 選擇目標資料源，
2. 設定開始和結束時間的偏移，由于日志的時間戳可能與 trace 中的 span 的時間戳不完全匹配，可能需要在更大的或移位的時間范圍內搜索以找到所需的日志，
3. 選擇要在日志查詢中使用的標簽，你配置的標簽必須存在于 span 屬性或資源中，才能出現 trace 到 logs span 鏈接，你可以選擇為標簽配置一個新的名字，如果標簽的名稱中有圓點，而目標資料源不允許標簽中有圓點，這就很有用(如上圖)，在這種情況下，你可以，比如說，把http.status改成http_status，
4. 如果你的日志一直包含 trace ID 或 span ID，可以選擇打開 Filter by trace ID 和/或 Filter by span ID 的設定來進一步過濾日志，

使用自定義 Query

1. 選擇目標資料源，
2. 設定開始和結束時間的偏移，由于日志的時間戳可能與 trace 中的 span 的時間戳不完全匹配，你可能需要擴大或偏移時間范圍以找到所需的日志，
3. 可選地，選擇要映射的標簽，這些標簽可以用 ${__tags} 變數在自定義查詢中使用，這個變數將以適當的語法為資料源插值映射的標簽，并只包括 span 中存在的標簽，省略那些不存在的標簽，您可以選擇為標簽配置一個新的名稱，這在標簽的名稱中有圓點而目標資料源不允許標簽中有圓點的情況下很有用，例如，你可以將 http.status 重新映射為 http_status，如果你不在這里映射任何標簽，你仍然可以在查詢中使用任何標簽，比如method="${__span.tags.method}"，
4. 跳過 Filter by trace ID 和 Filter by span ID 設定，因為它們不能用于自定義查詢，
5. 開啟 Use custom query，
6. 指定一個用于查詢日志的自定義查詢，你可以使用各種變數來使該查詢與當前 span 相關，只有當所有的變數都以非空值插值時，該鏈接才會出現，以防止創建一個無效的查詢，

可以在自定義查詢中使用的 Variables

要使用一個變數，你需要用${}來包裹它，例如：${__span.name}，

下表描述了你可以配置 Trace to logs 設定的方式：

Trace to metrics

??Notes:
需要配置 feature toggle 的 traceToMetrics 后可見.

Trace to metrics 設定配置了 Grafana 與 Jaeger 集成時可用的 trace 到 metrics 功能，

要配置 trace to metrics：

1. 選擇目標資料源，
2. 創建需要的鏈接查詢，

每個鏈接查詢包括:

• Link Label: (可選項) 鏈接查詢的描述性標簽，
• Query: 從 trace 跳轉到 metric 資料源時運行的查詢，使用 $__tags 關鍵字對標簽進行插值，例如，當你配置查詢 requests_total{$__tags} 時，標簽為k8s.pod=pod和cluster，結果看起來像requests_total{pod="nginx-554b9", cluster="us-east-1"}，

Jaeger 資料源配置示例

Jaeger 資料源配置示例 YAML 如下:

apiVersion: 1

datasources:
  - name: Jaeger
    type: jaeger
    uid: EbPG8fYoz
    url: http://localhost:16686
    access: proxy
    basicAuth: true
    basicAuthUser: my_user
    readOnly: false
    isDefault: false
    jsonData:
      tracesToLogsV2:
        # Field with an internal link pointing to a logs data source in Grafana.
        # datasourceUid value must match the uid value of the logs data source.
        datasourceUid: 'loki'
        spanStartTimeShift: '1h'
        spanEndTimeShift: '-1h'
        tags: ['job', 'instance', 'pod', 'namespace']
        filterByTraceID: false
        filterBySpanID: false
        customQuery: true
        query: 'method="${__span.tags.method}"'
      tracesToMetrics:
        datasourceUid: 'prom'
        spanStartTimeShift: '1h'
        spanEndTimeShift: '-1h'
        tags: [{ key: 'service.name', value: 'service' }, { key: 'job' }]
        queries:
          - name: 'Sample query'
            query: 'sum(rate(traces_spanmetrics_latency_bucket{$__tags}[5m]))'
      nodeGraph:
        enabled: true
      spanBar:
        type: 'None'
    secureJsonData:
      basicAuthPassword: my_password

EOF

三人行, 必有我師; 知識共享, 天下為公. 本文由東風微鳴技術博客 EWhisper.cn 撰寫.
