概述

ET框架的訊息機制貫徹始終，包含Entity訊息（Awake,Update ...）,自定義（Customer）訊息，網路訊息等，而ET系統的行程包含了客戶端、Gate等各種型別的服務器，行程包含各種服務器客戶端之間通過網路訊息進行通信進行作業，

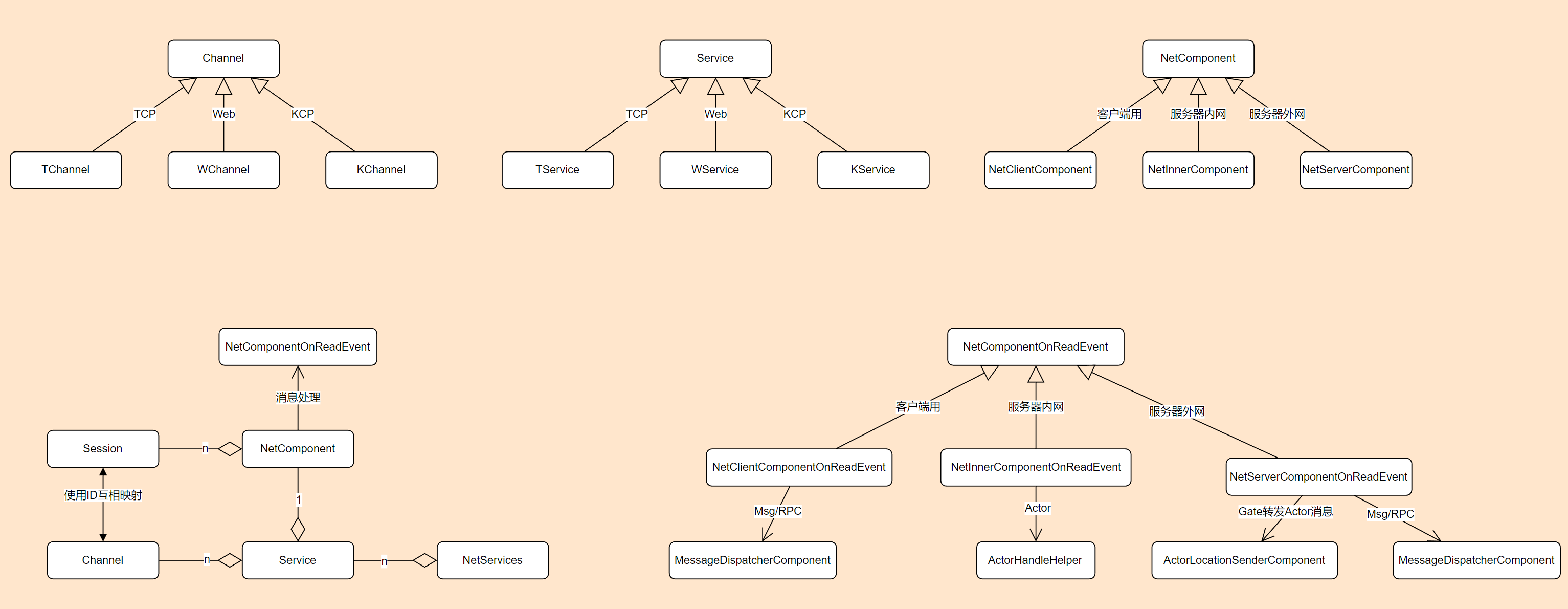

ET框架訊息結構

結構圖為了更加明確整體關系，進行了一定程度的簡化，剔除掉了一些訊息解包等一些細節
NetCompontent網路組件有Client客戶端、Server服務器（Gate）、Inner內網服務等多型，行程業務使用網路組件進行通信，網路組件會對連接建立一個Secsiom會話物件，封裝連接資訊和相關操作
Service和Channel實作負責NetCompontent和Session的功能，有Tcp長連接、Web網頁、KCP無連接可靠協議的多型（若不熟悉KCP協議，可以參考之前寫的文章跳轉鏈接： KCP協議淺析），
- Channel對應一個Session連接，封裝了對底層tcp等協議庫的操作，
- Service對應一個NetCompent組件，對應NetCompent管理多個Session，Server管理和調度一堆Channel的作業，
NetServices負責調度多個Service物件的在網路執行緒和主執行緒作業任務，ET開了網路執行緒處理網路相關，某些行程需要多個網路組件（比如Gate服務器同時需要Server、Inner網路組件，接收轉發客戶端訊息），
NetComponentOnReadEvent是不同型別網路組件的訊息處理器，
- NetClientComponentOnReadEvent對應客戶端Client，處理普通訊息和RPC呼叫，
- NetInnerComponentOnReadEvent對應服務器內網型別Inner，處理Actor訊息
- NetServerComponentOnReadEvent對應服務外網，處理Actor訊息、RPC呼叫、普通訊息

訊息通信

以典型的TCP協議型別為例，其他實作類似，看圖相信都能理解，不多贅述，有一些要注意的點：

如上述，ET開了一個執行緒處理網路相關，一些作業使用了“生產-消費”Task任務這種方式，
使用了異步Socket

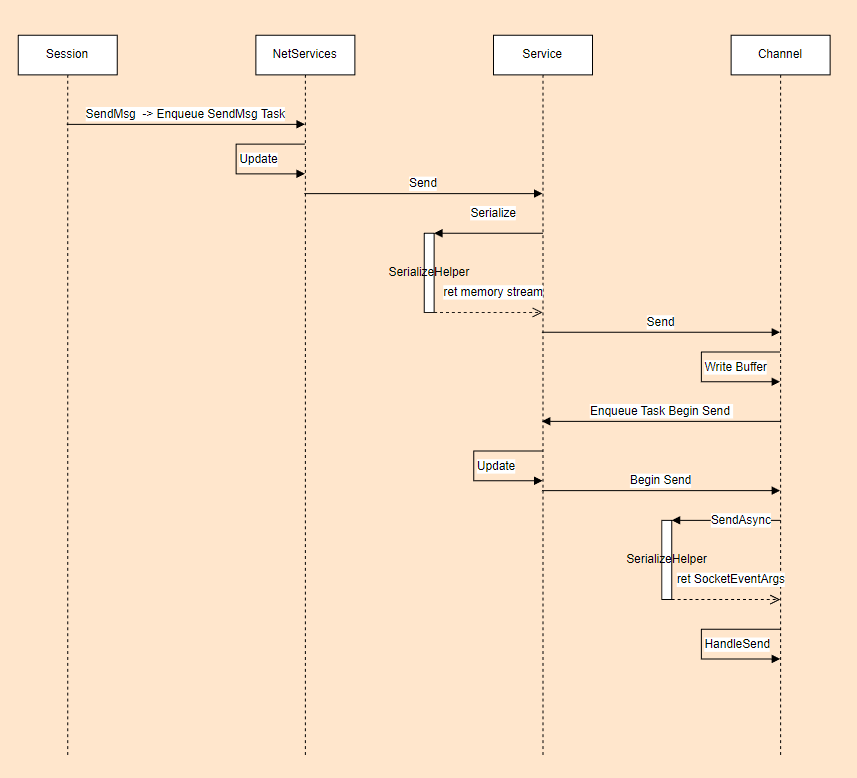

TCP發訊息

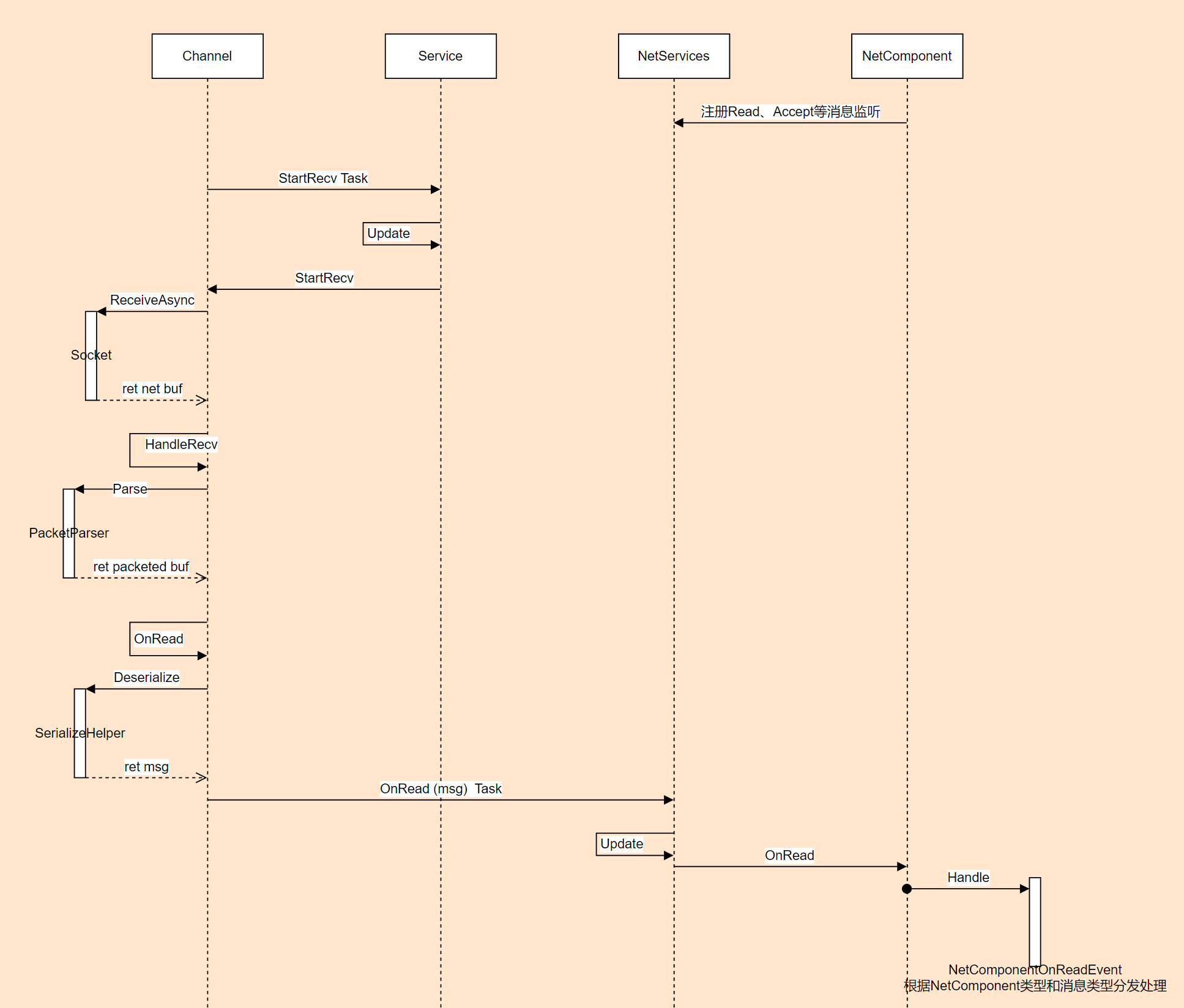

TCP收訊息

多行程呼叫

ET框架在基礎網路訊息通信基礎使用了Actor模型、PRC等相關技術思想（某些思想和實作有調整）進行了拓展，提供多個行程的互相呼叫機制，
先對相關技術做一個簡介：

Actor模型

在計算機科學中，Actor模型（Actor model）是一種并發運算上的模型，“Actor”是一種程式上的抽象概念，被視為并發運算的基本單元：當一個Actor接收到一則訊息，它可以做出一些決策、創建更多的Actor、發送更多的訊息、決定要如何回答接下來的訊息，Actor可以修改它們自己的私有狀態，但是只能通過訊息間接的相互影響（避免了基于鎖的同步）

這是維基百科中對于Actor模型的描述，簡單理解它就是提供了一種訊息機制避免了基于鎖的同步，一些經典的應用場景是多執行緒，在ET框架中它的應用場景是多行程，類似的它提供了一種機制：直接通過ID發訊息，不用關心實體在哪個行程，

分布式計算中，遠程程序呼叫（英語：Remote Procedure Call，RPC）是一個計算機通信協議，該協議允許運行于一臺計算機的程式呼叫另一個地址空間（通常為一個開放網路的一臺計算機）的子程式，而程式員就像呼叫本地程式一樣，無需額外地為這個互動作用編程（無需關注細節），RPC是一種服務器-客戶端（Client/Server）模式，經典實作是一個通過發送請求-接受回應進行資訊互動的系統

RPC機制通過一些手段抹平了不同行程的差異，使得行程間的呼叫可以和本地異步呼叫一樣處理，

了解了這兩種技術，下面來看ET框架對其的應用和如何實作多行程呼叫的，

訊息協議型別

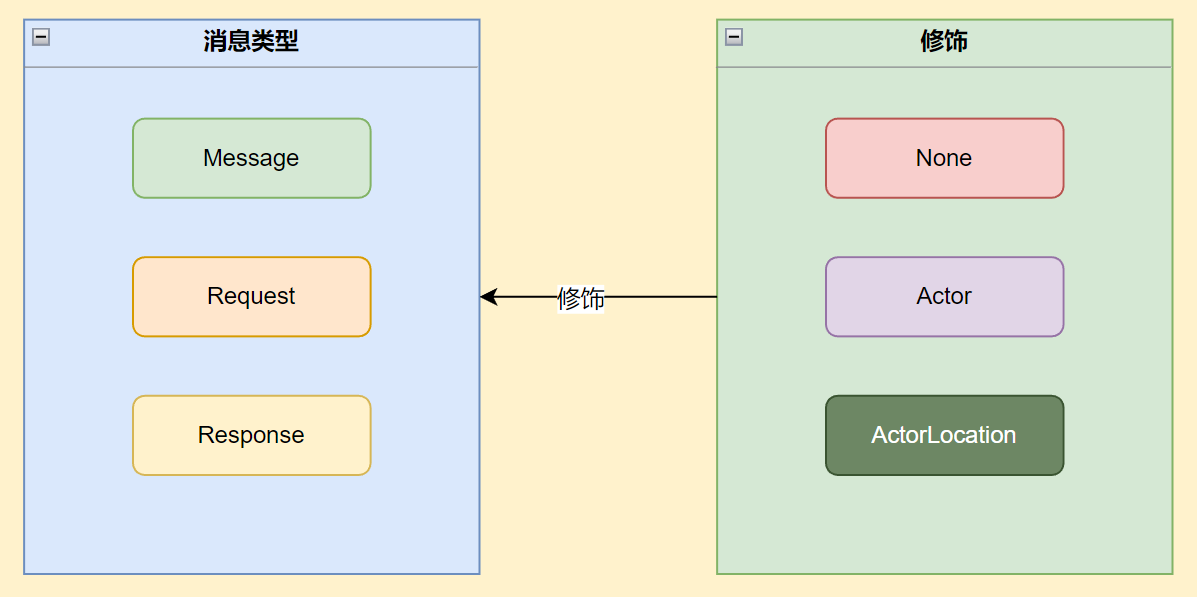

如上圖所示訊息型別分為三種：

Message 訊息，無需應答
Request 請求，對應一個Response應答
Response 應答，對應一個請求

注意Request和Response一定成對定義,且其Message一定包含一個RpcId欄位

訊息型別可以被前綴修飾，修飾有三種：

None 客戶端與服務器（Gate）之間不需要轉發的訊息，（注意這里不是修飾字符不是"None"，而是""表示沒有）
Actor 服務器內網之間的訊息
ActorLocation 客戶端與服務器需要轉發的訊息，

修飾字符可以修飾任意訊息型別，組合起來一共有9種訊息，
如這個登錄到Gate的協議:

//ResponseType G2C_LoginGate
message C2G_LoginGate // IRequest
{
	int32 RpcId = 1;
	int64 Key = 2;  // 帳號
	int64 GateId = 3;
}

message G2C_LoginGate // IResponse
{
	int32 RpcId = 1;
	int32 Error = 2;
	string Message = 3;
	int64 PlayerId = 4;
}

C2G_LoginGate 在訊息名后面注明了訊息型別，并在訊息名上面注明了應答包的訊息型別，并且包含一個RpcId的欄位，這些都必須的，表示這是個不需要轉發的、需要應答的請求訊息，而訊息名前綴只是方便理解，起到注釋的作用：表示這是Client行程發送給Gate服務器行程的訊息，
G2C_LoginGate 同上，是上述C2G_LoginGate請求的應答訊息，

Rpc呼叫程序

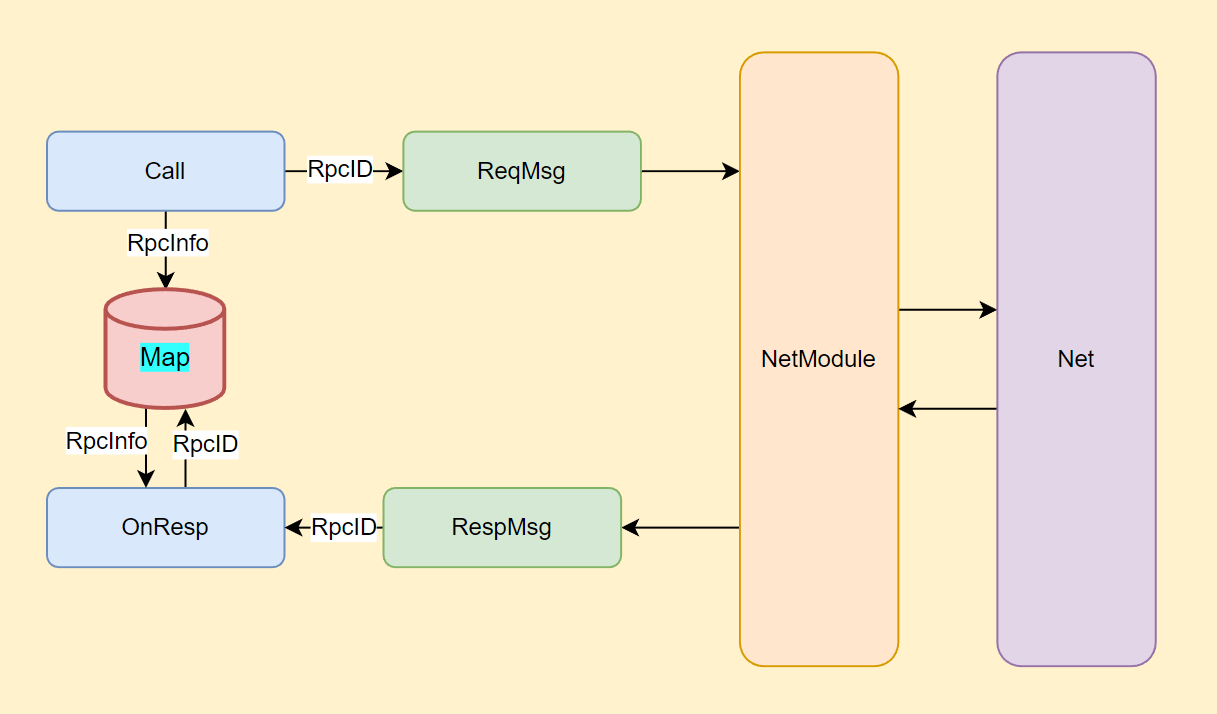

如圖所示，進行Rpc呼叫時，生成一個新的RpcID并帶入請求包中，同時把呼叫資訊存起來，對方應答時，會把請求包的RpcID傳入到應答包中，在收到訊息時如果是Resp型別訊息會呼叫OnResp方法，通過應答包的RpcID取出RpcInfo,通過RpcInfo取消呼叫RpcCall函式的異步阻塞，

public static void OnResponse(this Session self, IResponse response)
{
	if (!self.requestCallbacks.TryGetValue(response.RpcId, out var action))
	{
		return;
	}

	self.requestCallbacks.Remove(response.RpcId);
	if (ErrorCore.IsRpcNeedThrowException(response.Error))
	{
		action.Tcs.SetException(new Exception($"Rpc error, request: {action.Request} response: {response}"));
		return;
	}
	action.Tcs.SetResult(response);
}

action.Tcs.SetResult會取消異步的阻塞，執行await后面的陳述句，詳情見之前寫的文章跳轉鏈接： C#異步編程

Actor模型實作

在ET框架的設計中，Actor其實是一個帶有MailboxComponent的組件，其具體的實作方式，ET有比較詳細的檔案說明，有實作思路和使用方式的介紹，這里貼出來，不做贅述，
跳轉鏈接： ET Actor模型官方介紹

參考鏈接

跳轉鏈接： Actor模型介紹
跳轉鏈接： RPC介紹
